Wi-Fi Gerätemodell und -objekte

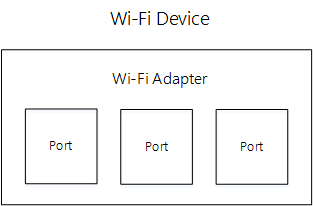

Das Wi-Fi Gerät wird vom Host im Kontext von zwei Objekttypen verwendet: Adapter und Port.

Adapter

Das Adapterobjekt stellt die Wi-Fi Funktionalität im Wi-Fi Gerät dar. Befehle und Hinweise für dieses Objekt werden verwendet, um den Status der Wi-Fi Schnittstelle anzugeben. Bei Systemen mit mehreren Wi-Fi Geräten stellt jedes Adapterobjekt eine andere Instanz dar.

Hafen

Ein Wi-Fi Adapter kann gleichzeitig für mehrere Verbindungen verwendet werden, z. B. Infrastruktur-Client und Wi-Fi Direktgruppenbesitzer. Das Portobjekt wird verwendet, um den Zustand darzustellen, der jeder solchen Verbindung zugeordnet ist. Jeder Port enthält den MAC-Zustand für die Verbindung und einen für diese Verbindung spezifischen Phy-Zustand.

Es können mehrere Ports in einem Adapter vorhanden sein. Befehle, die auf einem Port ausgestellt wurden, sollten sich nur auf den Zustand auswirken, der für diesen Port verwaltet wird.

Das Betriebssystem konfiguriert jeden Port mit einem Betriebsmodus, z. B. 802.11 Station, Wi-Fi Direct Client oder Wi-Fi Direct Group Owner. Die Setbefehle, die die Firmware für die Verarbeitung eines bestimmten Ports vorbereiten muss, werden durch den Betriebsmodus und den Status des Ports bestimmt. Ein Port kann sich in einem von zwei Zuständen befinden: INIT und OP. Der Port befindet sich zunächst im INIT-Zustand und wechselt nur dann zum OP-Zustand, wenn das Betriebssystem einen Befehl ausgibt, um eine Verbindung herzustellen (im Falle eines Infrastrukturclients) oder um eine AP/GO zu starten. Der Port kehrt zum INIT-Zustand zurück, wenn OID_WDI_TASK_DOT11_RESET an die IHV-Komponente gesendet wird.

Portverfügbarkeitsanforderungen

Porttyp	Erforderliche Anzahl
Hafenstation	1
Wi-Fi Direct Device	1 (sofern unterstützt)
Wi-Fi Direkte Rolle (GO oder Client)	1 oder 2 (sofern unterstützt)

Port-Gleichzeitigkeitsanforderung

Die folgenden Parallelitätsanforderungen für die verschiedenen Porttypen sind wie folgt.

1. 1 Station Port ist immer verfügbar.
2. 1 Wi-Fi Direct Device Port ist immer verfügbar.
3. 2 Wi-Fi Direct Role Ports sind in den folgenden Konfigurationen verfügbar.
   1. 1 GO
   2. 1 Client
   3. 1 GO, 1 Client
