Plottertreiber-Komponenten

  • Artikel

Wichtig

Die Modern Print-Plattform ist die von Windows bevorzugte Methode zur Kommunikation mit Druckern. Wir empfehlen die Verwendung des Microsoft IPP-Treibers für die Posteingangsklasse zusammen mit Print Support Apps (PSA), um das Druckverhalten in Windows 10 und 11 für die Entwicklung von Druckergeräten anzupassen.

Weitere Informationen finden Sie unter Modern Print-Plattform und der Anleitung zum Design der Print-Support-App.

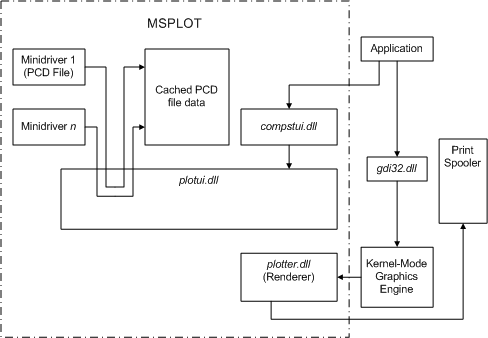

MSPlot-Komponenten bestehen aus DLLs und Binardateien, wie im folgenden Diagramm dargestellt.

Diagramm, das veranschaulicht, wie die msplot-Komponenten aus DLLs und Binardateien bestehen.

Zu den Komponenten in diesem Diagramm gehören:

Anwendung
Eine Benutzeranwendung, die den Benutzenden Funktionalitäten zum Drucken bietet.

gdi32.dll
DLL im Benutzermodus, die Win32-GDI-Funktionen exportiert.

Kernel-Mode Graphics Engine
Ausführender Code des NT-basierten Betriebssystems, der die GDI-Funktionalität implementiert.

Minidrivers
MSPlot Minidriver (.pcd-Dateien).

Zwischenspeichern von .pcd-Dateidaten
Minidriver-Daten, die aus .pcd-Dateien gelesen werden.

plotui.dll
Plottertreiber Benutzeroberfläche DLL, die allgemeinen UI Code für alle von MSPlot unterstützten Drucker bereitstellt.

compstui.dll
CPSUI Benutzeroberfläche für Drucker.

plotter.dll
Plottertreiber-Renderer, der Bilder rendert und den Bilddatenstrom an den Spooler sendet.
