AV/C-Treiberstapel

Da AV/C-Geräte dem IEEE 1394-Bus hinzugefügt und entfernt werden, lädt und entlädt der Plug-and-Play-Manager die entsprechenden Untereinheitstreiber. Anbieter implementieren eindeutige AV/C-Untereinheitsfunktionen, indem sie einen Untereinheitstreiber schreiben, den Windows über Avc.sysauf den IEEE 1394-Stapel lädt. Avc.sys verwendet Funktionen, die von den zugrunde liegenden IEEE 1394- und IEC-61883-Treibern bereitgestellt werden, um Geräte zu steuern und Stecker zu verbinden und zu verwalten. Weitere Informationen zu diesen zugrunde liegenden Treiberstapeln finden Sie unter IEEE 1394-Treiberstapel und IEC-61883-Clienttreiber.

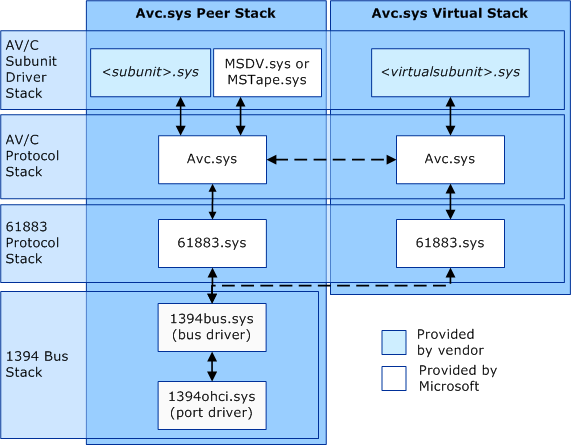

Der Peer-Treiberstapel ist für Untereinheiten auf externen AV/C-Geräten. Im Gegensatz dazu ist der virtuelle Treiberstapel ein separater Treiberstapel, der den Computer als AV/C-Gerät für andere AV/C-Geräte verfügbar macht, die mit dem IEEE 1394-Bus verbunden sind. Das folgende Diagramm veranschaulicht die beiden verschiedenen Avc.sys Stapel.

Am Fuß der Treiberstapel befinden sich 1394ohci.sys und 1394bus.sys. Diese Treiber bieten die grundlegende IEEE 1394-Businfrastrukturunterstützung. Es gibt Instanzen dieser Treiber für jeden physischen IEEE 1394-Adapter im System.

Über 1394ohci.sys und 1394bus.sys gestapelt ist 61883.sys. Es gibt eine Instanz von 61883.sys für jeden IEC-61883-fähigen Knoten auf dem IEEE 1394-Bus. Die 61883.sys des Treibers bietet die folgende Unterstützung für das IEC 61883-Protokoll:

• Connection Management Protocol (CMP) IEC 61883-1

• Common Isochronous Packet (CIP) IEC 61883-1

• Funktionssteuerungsprotokoll (FCP) IEC 61883-1

Über 61883.sys gestapelt ist Avc.sys, das das AV/C-Protokoll, die Plug-and-Play-Aufzählung aktiver Untereinheiten auf jedem AV/C-Gerät sowie die AV/C-Untereinheiten Steckerverbindung-Management und -Steuerung unterstützt. Weitere Informationen zur Stecker- und Formatverwaltung finden Sie unter AV/C Subunit Plug Connection and Format Management.

Untereinheitstreiber werden über Avc.sys gestapelt. Dies ist die Ebene, auf der Anbieter die Funktionalität implementieren, die für ihre AV/C-Untereinheit eindeutig ist. Im Allgemeinen gibt es für jede physische Instanz einer AV/C-Untereinheit eine entsprechende Instanz des Treibers dieser Untereinheit. Das heißt, jeder Gerätebezeichner (ID) wird durch eine Instanz von Avc.sysdargestellt. Avc.sys ermöglicht jedoch, dass dieses Verhalten basierend auf den Feldern "Vendor" und/oder "Model" der Geräte-ID der AV/C-Einheit außer Kraft gesetzt werden kann. Weitere Informationen zu den Feldern "Vendor", "Model", "SubunitType" und " SubunitID " von Gerätebezeichnerzeichenfolgen, die von Avc.sys generiert werden, finden Sie unter AV/C Device IDs.
