CompositionNineGridBrush Klasse

Definition

Zeichnet ein SpriteVisual- mit einem CompositionBrush, nachdem Nine-Grid Stretch auf den Inhalt des Quellpinsels angewendet wurde. Die Quelle der Neun-Raster-Streckung kann von jedem CompositionBrush vom Typ CompositionColorBrush, CompositionSurfaceBrush oder einem CompositionEffectBrush verwendet werden.

public ref class CompositionNineGridBrush sealed : CompositionBrush
/// [Windows.Foundation.Metadata.ContractVersion(Microsoft.Foundation.LiftedContract, 65536)]
/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
class CompositionNineGridBrush final : CompositionBrush
/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
/// [Windows.Foundation.Metadata.ContractVersion(Microsoft.Foundation.WindowsAppSDKContract, 65536)]
class CompositionNineGridBrush final : CompositionBrush
[Windows.Foundation.Metadata.ContractVersion(typeof(Microsoft.Foundation.LiftedContract), 65536)]
[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
public sealed class CompositionNineGridBrush : CompositionBrush
[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
[Windows.Foundation.Metadata.ContractVersion(typeof(Microsoft.Foundation.WindowsAppSDKContract), 65536)]
public sealed class CompositionNineGridBrush : CompositionBrush
Public NotInheritable Class CompositionNineGridBrush
Inherits CompositionBrush
Vererbung
Object Platform::Object IInspectable CompositionObject CompositionBrush CompositionNineGridBrush
Attribute

Beispiele

Anwenden Nine-Grid Stretchen auf eine Schaltflächenressource (CompositionSurfaceBrushSource)

private SpriteVisual CreateNineGridVisualFromImageSurface(ICompositionSurface imgSurface)
{
  CompositionSurfaceBrush sourceBrush = _compositor.CreateSurfaceBrush(imgSurface);

  // imgSurface is 50x50 pixels; nine-grid insets, as measured in the asset, are:
  // left = 1, top = 5, right = 10, bottom = 20 (in pixels)

  // create NineGridBrush to paint onto SpriteVisual
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();

  // set SurfaceBrush as Source to NineGridBrush
  ninegridBrush.Source = sourceBrush;

  // set Nine-Grid Insets
  ninegridBrush.SetInsets(1, 5, 10, 20);

  // set appropriate Stretch on SurfaceBrush for Center of Nine-Grid
  sourceBrush.Stretch = CompositionStretch.Fill;

  // create SpriteVisual and paint w/ NineGridBrush
  SpriteVisual visual = _compositor.CreateSpriteVisual();
  visual.Size = new Vector2(100, 75);
  visual.Brush = ninegridBrush;

  return visual;
}

Erstellen eines Volltonfarbrahmens (CompositionColorBrushSource)

private SpriteVisual CreateBorderVisual(SpriteVisual childContent, float borderThickness, Color borderColor)
{
  SpriteVisual borderVisual = _compositor.CreateSpriteVisual();
  borderVisual.Size = childContent.Size + new Vector2(2 * borderThickness);

  // create NineGridBrush w/ ColorBrush Source
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = _compositor.CreateColorBrush(borderColor);
  ninegridBrush.SetInsets(borderThickness);

  // opt out of drawing Center of Nine-Grid
  ninegridBrush.IsCenterHollow = true;

  // paint SpriteVisual w/ NineGridBrush
  borderVisual.Brush = ninegridBrush;

  // set child visual appropriately; manage size/scale changed events separately
  childContent.Offset = new Vector3(borderThickness, borderThickness, 0);
  borderVisual.Children.InsertAtTop(childContent);

  return borderVisual;
}

Verwenden ExpressionAnimation- zum dynamischen Aktualisieren von Skalierungen

private void CounterScaleInsets(SpriteVisual ninegridVisual)
{
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // use expressions to counter a scale transformation on visual so as to maintain a constant inset thickness
  ExpressionAnimation counterScaleXAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.X");
  counterScaleXAnimation.SetReferenceParameter("visual", ninegridVisual);

  ExpressionAnimation counterScaleYAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.Y");
  counterScaleYAnimation.SetReferenceParameter("visual", ninegridVisual);

  // start ExpressionAnimation on Nine-Grid InsetScales
  ninegridBrush.StartAnimation("LeftInsetScale", counterScaleXAnimation);
  ninegridBrush.StartAnimation("RightInsetScale", counterScaleXAnimation);

  ninegridBrush.StartAnimation("TopInsetScale", counterScaleYAnimation);
  ninegridBrush.StartAnimation("BottomInsetScale", counterScaleYAnimation);
}

Anwenden eines Effekts auf Nine-Grid Gestreckten Inhalt (CompositionNineGridBrush als Eingabe auf eine CompositionEffectBrush)

private void DesaturateNineGridVisual(SpriteVisual ninegridVisual)
{
  // get the NineGridBrush that the SpriteVisual is painted with
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // get or define IGraphicsEffect
  var saturationEffect = new SaturationEffect
  {
    Saturation = 0f,
    Source = new CompositionEffectSourceParameter("source"),
  };

  // create EffectBrush from EffectFactory
  CompositionEffectFactory saturationFactory = _compositor.CreateEffectFactory(saturationEffect);
  CompositionEffectBrush saturationBrush = saturationFactory.CreateBrush();

  // input NineGridBrush to EffectBrush
  saturationBrush.SetSourceParameter("source", ninegridBrush);

  // paint SpriteVisual with EffectBrush (w/ NineGridBrush as source parameter)
  ninegridVisual.Brush = saturationBrush;
}

Wenden Sie Nine-Grid Stretch auf eine Deckkraftmaske an (CompositionNineGridBrush als Eingabe auf einen CompositionMaskBrush)

private SpriteVisual CreateMaskedRoundedRectVisual(ICompositionSurface myRoundedRectMaskSurface)
{
  // ColorBrush to be set as MaskBrush.Source
  CompositionColorBrush colorBrush = _compositor.CreateColorBrush(Colors.Blue);

  // SurfaceBrush w/ opacity mask surface
  CompositionSurfaceBrush roundedRectBrush = _compositor.CreateSurfaceBrush(myRoundedRectMaskSurface);
  roundedRectBrush.Stretch = CompositionStretch.Fill; // stretch for center of nine-grid

  // NineGridBrush w/ insets on opacity mask surface
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = roundedRectBrush;
  ninegridBrush.SetInsets(_cornerRadius); // the radius, in pixels, of the corner as specified on my opacity mask surface

  // Create MaskBrush
  CompositionMaskBrush maskBrush = _compositor.CreateMaskBrush();
  maskBrush.Source = colorBrush;
  maskBrush.Mask = ninegridBrush;

  // Paint SpriteVisual with MaskBrush
  SpriteVisual sprite = _compositor.CreateSpriteVisual();
  sprite.Size = new Vector2(300, 200);
  sprite.Brush = maskBrush;
  return sprite;
}

Hinweise

Nine-Grid Stretch bezieht sich auf die Partitionierung visueller Inhalte (der Inhalt des Quellpinsels, der auf einem SpriteVisual) in ein Raster von neun Rechtecke gezeichnet werden soll, sodass die Größen der Eckrechtecke beim Ändern der Größe beibehalten werden, wie im folgenden Diagramm dargestellt:

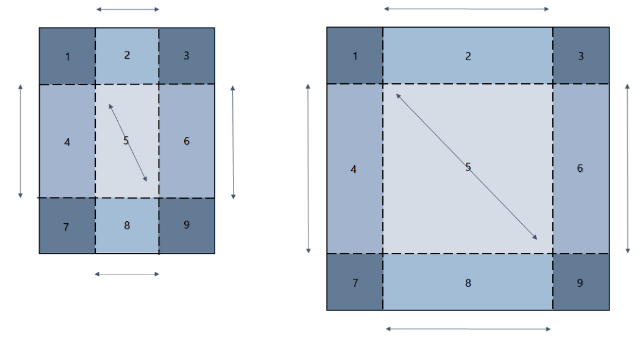

Strecken von neun Rasterabschnitten

Wenn ein SpriteVisual mit einem CompositionNineGridBrush gezeichnet wird, wird die Größe oder Skalierung geändert, die linken und rechten Ränder (Rechtecke 4 und 6) strecken sich entlang der vertikalen Achse, die oberen und unteren Ränder rechtecke (Rechtecke 2 und 8) entlang der horizontalen Achse, und die Mitte (Rechteck 5) wird entlang beider Achsen gestreckt, während die Ecken (Rechtecke 1,3,7, und 9) nicht strecken.

Die Source-Eigenschaft von CompositionNineGridBrush akzeptiert Pinsel eines von zwei Typen:

Hinweise zu CompositionSurfaceBrush Source

Insets werden als Pixelwerte angegeben, die im Koordinatenbereich der ICompositionSurface- gemessen werden, die dem CompositionSurfaceBrush-zugeordnet ist. Die Beziehung zwischen einer im Koordinatenbereich einer Oberfläche und der Menge angegebenen Beziehung, wie sie auf einem SpriteVisual- gezeichnet wird, lautet wie folgt:

Inset_Surface*InsetScale=Inset_SpriteVisual

The CompositionSurfaceBrush.Stretch-Eigenschaft gibt an, wie der Inhalt der Mitte des Nine-Grid gestreckt wird.

Stretch des neungitternetzigen

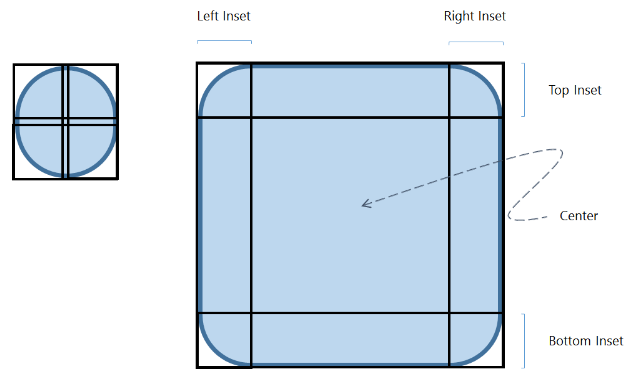

NineGridBrush Insets, die für eine abgerundete Rechteckressource mit CompositionStretch.Fill angegeben sind; die Insets werden in Pixeln angegeben (gemessen im Koordinatenbereich der ICompositionSurface, die die Ressource enthält)

CompositionNineGridBrush ist nicht darauf ausgelegt, Nine-Grid Skalierung auf eine CompositionSurfaceBrush- Quelle anzuwenden, die eine Transformation über eine der folgenden Eigenschaften angewendet hat:

  • CompositionSurfaceBrush.AnchorPoint
  • CompositionSurfaceBrush.CenterPoint
  • CompositionSurfaceBrush.Offset
  • CompositionSurfaceBrush.RotationAngle
  • CompositionSurfaceBrush.RotationAngleInDegrees
  • CompositionSurfaceBrush.Scale
  • CompositionSurfaceBrush.TransformMatrix No pixel content will be drawn if there is a transformation operation applied to the CompositionSurfaceBrush source to a CompositionNineGridBrush.

Anwenden Nine-Grid Dehnen auf eine Deckkraftmaske

Der Inhalt der CompositionSurfaceBrush Quelle kann auch eine Deckkraftmaskenoberfläche sein. Der resultierende CompositionNineGridBrush kann dann als Mask auf eine CompositionMaskBrush-festgelegt werden. Dies würde es ermöglichen, dass der Inhalt so skaliert wird, wie gewünscht, während die Deckkraftmaske Nine-Grid Stretchen unterliegt.

Ebenso kann die Source einem CompositionMaskBrush- vom Typ CompositionNineGridBrush sein.

Anwenden eines Effekts auf CompositionNineGridBrush

Ein CompositionNineGridBrush kann als Quelle auf eine CompositionEffectBrush- festgelegt werden, um eine IGraphics- oder Windows.UI.Composition.Effect auf den Nine-Grid gestreckten Inhalt anzuwenden.

Hinweise zur CompositionColorBrush-Quelle

In Verbindung mit der IsCenterHollow-Eigenschaft ermöglicht ein CompositionColorBrush-Source- die Erstellung von Volltonfarbrahmen. Beachten Sie, dass Einsets für eine CompositionColorBrush-Source- im Koordinatenbereich des SpriteVisual- selbst gemessen werden.

Hinweise zur Stärke des Einbruchs und der Einzugsskala

Die Insetstärke eines CompositionNineGridBrush ändert sich nicht, wenn die Size-Eigenschaft des zugeordneten SpriteVisual- geändert wird.

Die Inset-Skalierungseigenschaften bieten einen Mechanismus zum Skalieren Nine-Grid Insets aus dem Koordinatenbereich des Pinsels (z. B. Pixelraum für ein Bild) auf die des SpriteVisual-. Beispielsweise können die Inset-Skalierungseigenschaften verwendet werden, um die Stärke der Einsetstärke als Reaktion auf die skalierungstransformation zu steuern, die von der SpriteVisual- geerbt wird, auf die der NineGridBrush in seiner visuellen Struktur gezeichnet wird (z. B. in Fällen von DPI-Skalierung usw.). In diesem Fall stellen ExpressionAnimation-eine Möglichkeit zum dynamischen Aktualisieren von Werten der Insetskala bereit.

Eigenschaften

BottomInset

Ab dem unteren Rand des Quellinhalts, der die Stärke der unteren Zeile angibt. Der Standardwert ist 0,0f.

BottomInsetScale

Skalierung, die auf BottomInset angewendet werden soll. Der Standardwert ist 1.0f.

Comment

Eine Zeichenfolge, die dem CompositionObject zugeordnet werden soll.

(Geerbt von CompositionObject)
Compositor

Der Compositor verwendet, um dieses CompositionObjectzu erstellen.

(Geerbt von CompositionObject)
DispatcherQueue

Ruft den DispatcherQueue für das CompositionObject ab.

(Geerbt von CompositionObject)
ImplicitAnimations

Die Auflistung impliziter Animationen, die diesem Objekt zugeordnet sind.

(Geerbt von CompositionObject)
IsCenterHollow

Gibt an, ob die Mitte des Nine-Grid gezeichnet wird.

LeftInset

Ausgehend vom linken Rand des Quellinhalts, der die Stärke der linken Spalte angibt. Der Standardwert ist 0,0f.

LeftInsetScale

Skalierung, die auf LeftInset angewendet werden soll. Der Standardwert ist 1.0f.

Properties

Die Auflistung der Eigenschaften, die dem CompositionObject-zugeordnet sind.

(Geerbt von CompositionObject)
RightInset

Ab dem rechten Rand des Quellinhalts, der die Stärke der rechten Spalte angibt. Der Standardwert ist 0,0f.

RightInsetScale

Skalierung, die auf RightInset angewendet werden soll. Der Standardwert ist 1.0f.

Source

Der Pinsel, dessen Inhalt Nine-Grid gestreckt werden soll. Kann vom Typ CompositionSurfaceBrush oder CompositionColorBrush sein.

TopInset

Inset from the top edge of the source content that specifies the thickness of the top row. Der Standardwert ist 0,0f.

TopInsetScale

Skalierung, die auf "TopInset" angewendet werden soll. Der Standardwert ist 1.0f.

Methoden

Close()

Schließt das CompositionObject und gibt Systemressourcen frei.

(Geerbt von CompositionObject)
Dispose()

Führt anwendungsdefinierte Aufgaben aus, die mit dem Freigeben, Freigeben oder Zurücksetzen nicht verwalteter Ressourcen verknüpft sind.

(Geerbt von CompositionObject)
PopulatePropertyInfo(String, AnimationPropertyInfo)

Definiert eine Eigenschaft, die animiert werden kann.

(Geerbt von CompositionObject)
SetInsets(Single)

Legt die Einsets eines CompositionNineGridBrush mit demselben Wert für den oberen, unteren, linken und rechten Wert fest. Der Standardwert ist 0,0f.

SetInsets(Single, Single, Single, Single)

Legt die Einsets eines CompositionNineGridBrush mithilfe der angegebenen Werte für den oberen, unteren, linken und rechten Wert fest. Der Standardwert ist 0,0f.

SetInsetScales(Single)

Legt die (gleiche) Skalierung fest, die auf die linke, obere, rechte und untere Anzahl angewendet werden soll. Der Standardwert ist 1.0f.

SetInsetScales(Single, Single, Single, Single)

Legt die Skalierung fest, die auf die linken, oberen, rechten und unteren Insets angewendet werden soll. Der Standardwert ist 1.0f.

StartAnimation(String, CompositionAnimation)

Verbindet eine Animation mit der angegebenen Eigenschaft des Objekts und startet die Animation.

(Geerbt von CompositionObject)
StartAnimation(String, CompositionAnimation, AnimationController)

Verbindet eine Animation mit der angegebenen Eigenschaft des Objekts und startet die Animation.

(Geerbt von CompositionObject)
StartAnimationGroup(ICompositionAnimationBase)

Startet eine Animationsgruppe.

Mit der StartAnimationGroup-Methode für CompositionObject- können Sie CompositionAnimationGroup-starten. Alle Animationen in der Gruppe werden gleichzeitig für das Objekt gestartet.

(Geerbt von CompositionObject)
StopAnimation(String)

Trennt eine Animation von der angegebenen Eigenschaft und stoppt die Animation.

(Geerbt von CompositionObject)
StopAnimationGroup(ICompositionAnimationBase)

Beendet eine Animationsgruppe.

(Geerbt von CompositionObject)
TryGetAnimationController(String)

Gibt einen AnimationController für die Animation zurück, die auf der angegebenen Eigenschaft ausgeführt wird.

(Geerbt von CompositionObject)
