Εκμάθηση: Προσθέστε τύπους κόμβων στο γράφημά σας

Σημείωμα

Αυτή η δυνατότητα βρίσκεται αυτήν τη στιγμή σε δημόσια προεπισκόπηση. Αυτή η προεπισκόπηση παρέχεται χωρίς σύμβαση παροχής υπηρεσιών και δεν συνιστάται για φόρτους εργασίας παραγωγής. Ορισμένες δυνατότητες ενδέχεται να μην υποστηρίζονται ή να έχουν περιορισμένες δυνατότητες. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Συμπληρωματικοί Όροι Χρήσης για Microsoft Azure Προεπισκοπήσεις.

Σε αυτό το βήμα εκμάθησης, προσθέτετε τύπους κόμβων στο μοντέλο γραφήματος σας. Οι τύποι κόμβων αντιπροσωπεύουν οντότητες στα δεδομένα σας, όπως πελάτες, προϊόντα ή παραγγελίες. Αργότερα, συνδέετε αυτούς τους τύπους κόμβων με τύπους ακμών για να ορίσετε σχέσεις μεταξύ τους.

Αντιστοιχίσεις κόμβων Adventure Works

Στο μοντέλο δεδομένων Adventure Works, δημιουργήστε έναν τύπο κόμβου για κάθε οντότητα. Ο παρακάτω πίνακας δείχνει τις αντιστοιχίσεις κόμβων. Χρησιμοποιήστε αυτές τις πληροφορίες για να προσθέσετε τύπους κόμβων στο γράφημά σας:

Ετικέτα τύπου κόμβου	Πίνακας αντιστοίχισης	Αναγνωριστικό στήλης αντιστοίχισης
Customer	adventureworks_customers	CustomerID_K
Employee	adventureworks_employees	EmployeeID_K
Order	adventureworks_orders	SalesOrderDetailID_K
ProductCategory	adventureworks_productcategories	CategoryID_K
Product	adventureworks_products	ProductID_K
ProductSubcategory	adventureworks_productsubcategories	SubcategoryID_K
VendorProduct	adventureworks_vendorproduct	ProductID_FK
Vendor	adventureworks_vendors	VendorID_K

Προσθήκη τύπων κόμβων στο γράφημα

Για να προσθέσετε τύπους κόμβων στο γράφημά σας, ακολουθήστε τα εξής βήματα:

1. Στο μοντέλο γραφήματος, επιλέξτε Προσθήκη κόμβου για να προσθέσετε έναν νέο τύπο κόμβου στο γράφημά σας.

2. Στο παράθυρο διαλόγου Προσθήκη κόμβου σε γράφημα , εισαγάγετε ένα όνομα ετικέτας και επιλέξτε τον κατάλληλο πίνακα αντιστοίχισης και το αναγνωριστικό της στήλης αντιστοίχισης.



   Για παράδειγμα, για τον πρώτο κόμβο, χρησιμοποιήστε αυτές τις τιμές:

   • Ετικέτα: Customer
   • Πίνακας χαρτογράφησης: adventureworks_customers
   • Αναγνωριστικό της στήλης αντιστοίχισης: CustomerID_K

   Συμβουλή

   Μπορείτε να ορίσετε σύνθετα κλειδιά (αναγνωριστικά που αποτελούνται από πολλές στήλες). Αφού επιλέξετε έναν πίνακα αντιστοίχισης, επιλέξτε ένα αναγνωριστικό από το αναπτυσσόμενο μενού Αναγνωριστικό και, στη συνέχεια, χρησιμοποιήστε ξανά το αναπτυσσόμενο μενού για να προσθέσετε ένα άλλο.

3. Επιλέξτε Επιβεβαίωση για να προσθέσετε τον τύπο κόμβου στο γράφημά σας.

4. Επαναλάβετε τη διαδικασία για όλους τους υπόλοιπους τύπους κόμβων που αναφέρονται στον πίνακα αντιστοιχίσεων κόμβων της εταιρείας Adventure Works .

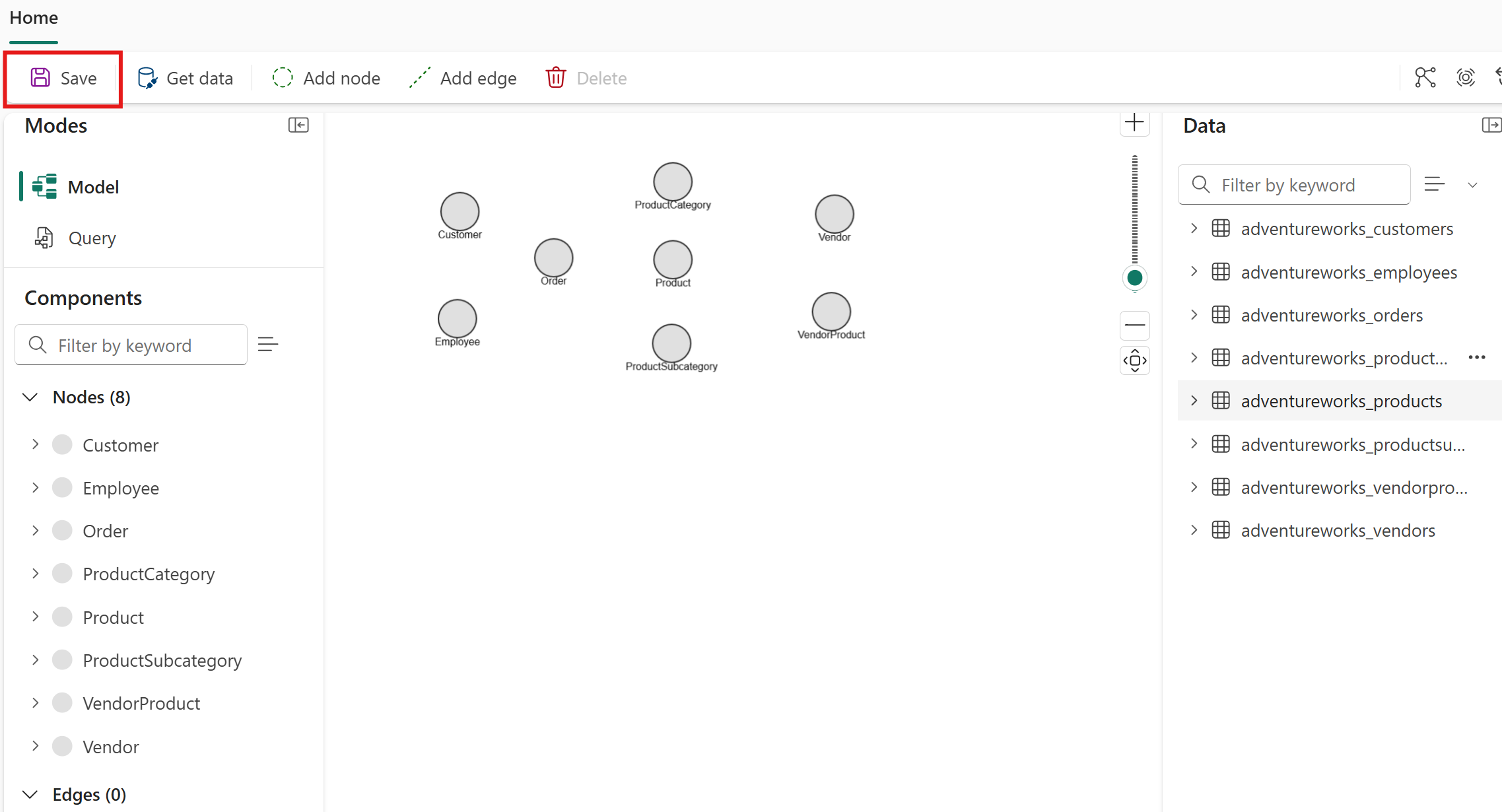

5. Βλέπετε και τους οκτώ τύπους κόμβων που αντιπροσωπεύονται στο γράφημά σας. Επιλέξτε Αποθήκευση για να αποθηκεύσετε την πρόοδό σας.



Κατανόηση των ιδιοτήτων κόμβου

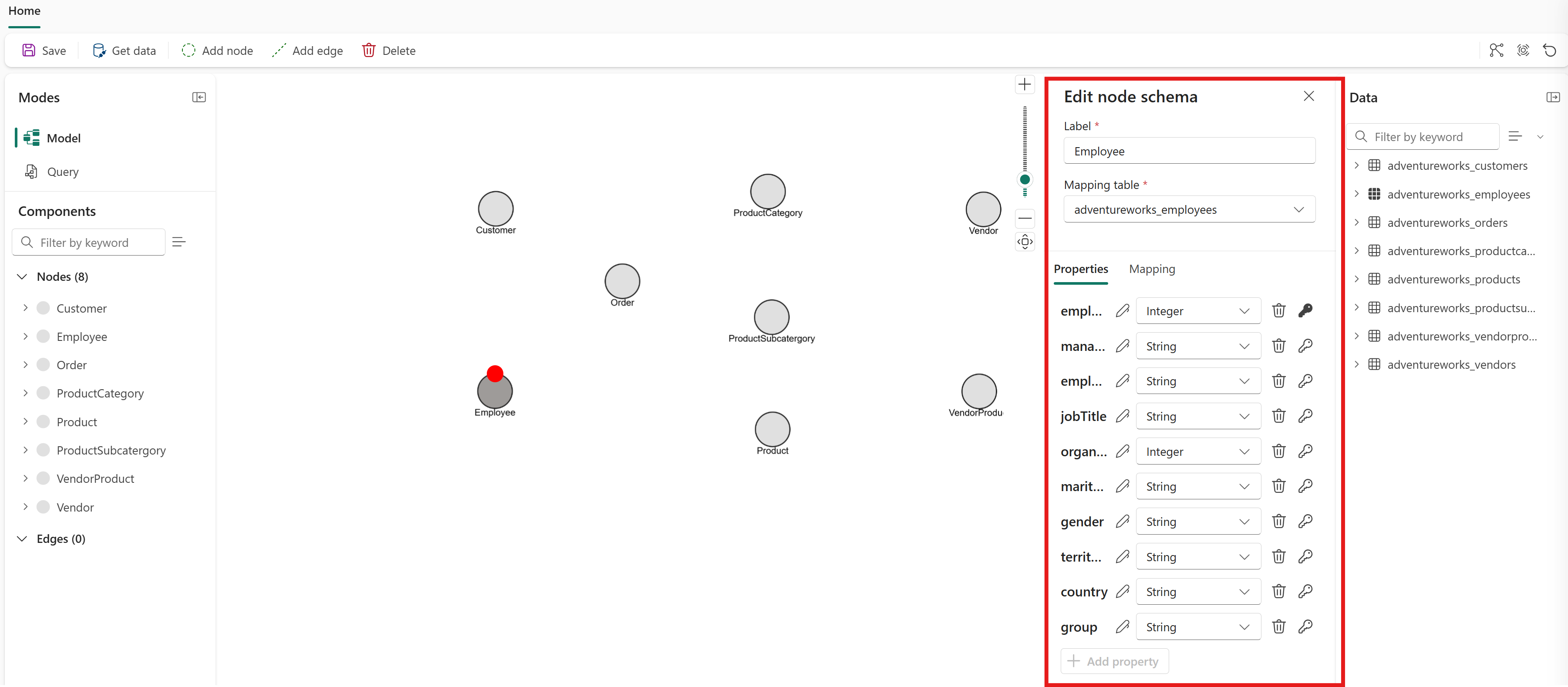

Όταν προσθέτετε έναν τύπο κόμβου, κάθε στήλη στον πίνακα αντιστοίχισης γίνεται αυτόματα μια ιδιότητα σε αυτόν τον τύπο κόμβου. Δεν χρειάζεται να προσθέσετε ιδιότητες με μη αυτόματο τρόπο. Για να δείτε τις ιδιότητες για έναν τύπο κόμβου, κάντε διπλό κλικ σε αυτόν στον επεξεργαστή μοντέλου γραφήματος για να ανοίξετε τον διάλογο Επεξεργασία σχήματος κόμβου .

Για αυτό το σεμινάριο, διατηρήστε όλες τις ιδιότητες σε κάθε τύπο κόμβου. Σε μεταγενέστερο βήμα, εξαγάγετε μια στήλη στον δικό της τύπο κόμβου και καταργείτε περιττές ιδιότητες. Για λεπτομέρειες, δείτε: Μοντελοποίηση κόμβου και ακμής από τον ίδιο πίνακα. Για γενικές οδηγίες σχετικά με την επιλογή των ιδιοτήτων που θα διατηρηθούν ή θα καταργηθούν, ανατρέξτε στο θέμα Κατάργηση περιττών ιδιοτήτων.

Αφού προσθέσετε τύπους κόμβων στο γράφημά σας, προσθέστε τύπους άκρων για να ορίσετε τις σχέσεις μεταξύ τους.

Επόμενο βήμα

Προσθέστε ακμές στο γράφημά σας
