Conectarse a otros dispositivos y mostrar su contenido con Surface Hub
Puedes conectar otros dispositivos a tu Surface Hub para mostrar contenido. En este artículo se describen las funciones Modo invitado, Modo de reemplazo de PC y Salida de vídeo disponibles a través de conexiones cableadas y se enumeran los accesorios que puedes conectar a Surface Hub mediante Bluetooth.
Sugerencia
Surface Hub usará la entrada de vídeo que selecciones hasta que se realice una nueva conexión, se interrumpa la conexión existente o se cierre la aplicación connect.
¿Qué método debo elegir?
Al conectar dispositivos y pantallas externas a Surface Hub, existen varias opciones. El método que use depende del escenario y las necesidades.
| Cuando quieras: | Usa este método: |
|---|---|
| Reflejar la pantalla de Surface Hub en otro dispositivo. | Salida de vídeo |
| Presentar la pantalla de otro dispositivo en la pantalla de Surface Hub e interactuar con el contenido del dispositivo y la experiencia integrada de Surface Hub. | Modo Invitado |
| Enciende Surface Hub desde un Windows 10 externo o Windows 11 PC, desactivando el equipo incrustado de Surface Hub. Las cámaras, los micrófonos, los altavoces y otros periféricos se envían al equipo externo, además de las entradas de lápiz y táctiles. | Modo de equipo de reemplazo |
Modo Invitado
El Modo de invitado usa una conexión cableada para que los usuarios puedan mostrar contenido de sus dispositivos a Surface Hub. Si el dispositivo de origen es un dispositivo Windows, dicho dispositivo también puede proporcionar touchback e inkback. El equipo interno de Surface Hub toma el audio y el vídeo del dispositivo conectado y los presenta en Surface Hub. Si Surface Hub encuentra una señal de protección de contenido digital (HDCP) High-Bandwidth, el origen se muestra como una imagen negra. Para mostrar tu contenido sin infringir los requisitos de HDCP, usa el teclado del lado derecho de Surface Hub para elegir directamente el origen externo.
Sugerencia
Cuando se conecte un origen HDCP, use el teclado lateral para cambiar las entradas de origen.
Puertos
Usa estos puertos en Surface Hub para el modo Invitado.
| Interfaz | Tipo | Descripción | Funcionalidades |
|---|---|---|---|
| Puerto de pantalla 1.1a | Entrada de vídeo | Entrada de invitado 1 | - Admite la visualización de entrada de invitado simultánea con la entrada de invitado n.º 2 y la entrada de invitado n.º 3 (una resolución completa, dos miniaturas). - Compatible con HDCP en modo de omisión - Touchback habilitado |
| HDMI 1.4 | Entrada de vídeo | Entrada de invitado 2 | - Compatibilidad con la pantalla de entrada de invitado simultánea con la entrada de invitado n.º 1 y la entrada de invitado n.º 3 (una resolución completa, dos miniaturas). - Compatible con HDCP en modo de omisión - Touchback habilitado |
| VGA | Entrada de vídeo | Entrada de invitado 3 | - Compatibilidad con la pantalla de entrada de invitado simultánea con la entrada de invitado n.º 1 y la entrada de invitado n.º 2 (una resolución completa, dos miniaturas). - Compatible con HDCP en modo de omisión - Touchback habilitado |
| Conector de 3,5 mm | Entrada de audio | Entrada de audio analógico | - Ingerir en el PC Surface Hub, normalmente con la entrada de vídeo VGA. |
| USB 2.0, tipo B | Salida USB | Touchback | - Proporciona acceso al mouse, el teclado y el lápiz táctil de los dispositivos de entrada HID al equipo invitado. |
Ubicaciones de los puertos
Estas conexiones de puerto se usan para el modo invitado en Surface Hub de 55" y 84" (v1).

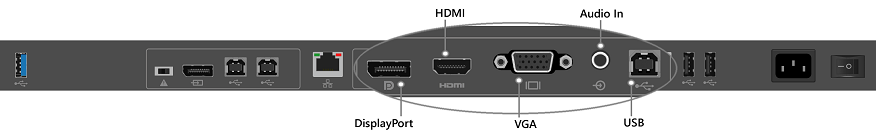

Conexiones de puerto cableadas en un Surface Hub de 55"

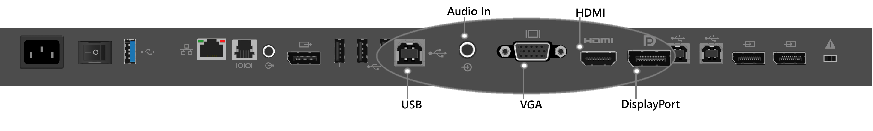

Conexiones de puerto cableadas en un Surface Hub de 84"
Enumeración de puertos
Cuando un Surface Hub está conectado a un equipo invitado con el puerto USB con conexión cableada, se detectan y configuran varios dispositivos USB. Estos dispositivos periféricos se han creado para touchback e inkback. Los dispositivos periféricos pueden verse en el Administrador de dispositivos. Administrador de dispositivos muestra nombres duplicados para algunos dispositivos.
Dispositivos de interfaz humana (HID)
- Dispositivo de control del consumidor compatible con HID
- Lápiz compatible con HID
- Lápiz compatible con HID (elemento duplicado)
- Lápiz compatible con HID (elemento duplicado)
- Pantalla táctil compatible con HID
- Dispositivo de entrada USB
- Dispositivo de entrada USB (elemento duplicado)
Teclados
- Teclado PS/2 estándar
Mouse y otros dispositivos señaladores
- Mouse compatible con HID
Controladoras de bus serie universal
Concentrador USB genérico
Dispositivo compuesto USB
Conectividad de modo Invitado
La elección del cable de vídeo depende de lo que esté disponible en la entrada de origen. Surface Hub (v1) tiene tres opciones para la entrada de vídeo: DisplayPort, HDMI y VGA. Consulta el siguiente gráfico para conocer las resoluciones disponibles.
| Tipo de señal | Resolución | Velocidad de fotogramas | HDMI - RGB | DisplayPort | VGA |
|---|---|---|---|---|---|
| PC | 640 x 480 | 59,94/60 | X | X | X |
| PC | 720 x 480 | 59,94/60 | X | X | |
| PC | 1024 x 768 | 60 | X | X | X |
| HDTV | 720p | 59,94/60 | X | X | X |
| HDTV | 1080p | 59,94/60 | X | X | X |
El audio de origen lo proporcionan los cables de DisplayPort y HDMI. Si debes usar VGA, Surface Hub tiene un puerto de entrada de audio con un enchufe de 3,5 mm. Surface Hub también usa un cable USB que proporciona Touchback y Inkback desde Surface Hub para dispositivos Windows 10 o Windows 11 compatibles. El cable USB se puede usar con cualquier entrada de vídeo que ya esté conectada a un cable.
Alguien que usa el modo Invitado para conectar un equipo usaría una de estas opciones:
- Displayport: Cable DisplayPort y cable USB 2.0
- HDMI: Cable HDMI y cable USB 2.0
- VGA: Cable VGA, cable de audio de 3,5 mm y cable USB 2.0
Si el equipo que usa para el modo de invitado no es compatible con Touchback y Inkback, no necesita el cable USB.
Modo de equipo de reemplazo
En el modo Equipo de reemplazo, el equipo integrado de Surface Hub se apaga y se conecta un equipo externo a Surface Hub. Las conexiones con los puertos del equipo de reemplazo dan acceso a dispositivos periféricos clave de Surface Hub, lo que incluye la pantalla, el lápiz y las características táctiles. Esto significa que tu Surface Hub no tendrá las ventajas de la experiencia del equipo de Windows, pero tendrás la flexibilidad que ofrece proporcionar y administrar tu propio equipo Windows.
Requisitos de software
Puedes ejecutar Surface Hub en modo pc de reemplazo con versiones de 64 bits de Windows 10 o Windows 11 Home, Windows 10 o Windows 11 Pro, y Windows 10 o Windows 11 Empresas. Puedes descargar el paquete del controlador de pc de reemplazo de Surface Hub desde el Centro de descarga de Microsoft. Te recomendamos que instales a estos controladores en cualquier equipo que vayas a usar como equipo de reemplazo.
Requisitos de hardware
Surface Hub es compatible con una gran variedad de hardware. Elija el procesador y la confirmación de memoria para su equipo de reemplazo para que admita los programas que está usando. El hardware del equipo de reemplazo debe admitir versiones de 64 bits de Windows 10 o Windows 11.
Tarjeta gráfica
En el modo Equipo de reemplazo, Surface Hub admite cualquier tarjeta gráfica que pueda producir una señal de DisplayPort. Mejoras tu experiencia con un adaptador de gráficos que puede coincidir con la resolución y la frecuencia de actualización de Surface Hub. Por ejemplo, la mejor y recomendada experiencia de equipo de reemplazo en Surface Hub es con una señal de vídeo de 120 Hz.
- Surface Hubs de 55": Para una mejor experiencia, utilice una tarjeta gráfica con una resolución de 1080p a 120 Hz.
- Surface Hubs de 84": Para obtener la mejor experiencia, utilice una tarjeta gráfica capaz de generar cuatro secuencias DisplayPort 1.2 para producir 2160p a 120 Hz (3840 x 2160 en actualización vertical de 120 Hz). Estas tarjetas gráficas incluyen: NVIDIA Quadro K2200, NVIDIA Quadro K4200, NVIDIA Quadro M6000, AMD FirePro W5100, AMD FirePro W7100 y AMD FirePro W9100.
Consulta directamente a los proveedores de tarjetas gráficas para obtener los controladores más recientes.
| Proveedor de tarjetas gráficas | Página de descarga de controladores |
|---|---|
| NVIDIA | http://nvidia.com/Download/index.aspx |
| AMD | http://support.amd.com/download |
| Intel | https://downloadcenter.intel.com/ |
Puertos de equipo de reemplazo

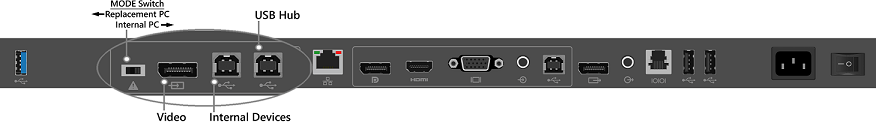

Puertos del equipo de reemplazo en Surface Hub 55".
| Descripción | Tipo | Interfaz | Detalles |
|---|---|---|---|
| Vídeo del equipo | Entrada de vídeo | DP 1.2 | - Pantalla completa de 1080p a 120 Hz, además de audio - Compatible con HDCP |
| Periféricos internos | Salida USB | USB 2.0 tipo B | -Tocar -Pluma -Altavoces -Micrófono -Cámaras - Sensor NFC - Sensor de luz ambiente - Sensor infrarrojo pasivo |
| Concentrador USB | Salida USB | USB 2.0 tipo B | - Debajo de los puertos USB |

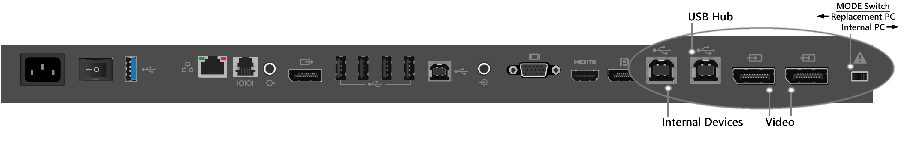

Puertos del equipo de reemplazo en Surface Hub 84".
| Descripción | Tipo | Interfaz | Detalles |
|---|---|---|---|
| Vídeo del equipo | Entrada de vídeo | DP 1.2 (2x) | - Pantalla completa de 2160p a 120 Hz, además de audio - Compatible con HDCP |
| Periféricos internos | Salida USB | USB 2.0 tipo B | -Tocar -Pluma -Altavoces -Micrófono -Cámaras - Sensor NFC - Sensor de luz ambiente - Sensor infrarrojo pasivo |
| Concentrador USB | Salida USB | USB 2.0 tipo B | - Debajo de los puertos USB |
Instrucciones de configuración para el equipo de reemplazo
Para usar el modo Equipo de reemplazo
Descarga e instala el paquete de controladores de PC de reemplazo para Surface Hub en el equipo de reemplazo.
Sugerencia
Establece la suspensión o hibernación en el equipo de reemplazo para que Surface Hub apague la pantalla cuando no se esté usando.
Apaga Surface Hub con el interruptor de alimentación situado junto al cable de alimentación.
Conecta los cables de los puertos del equipo de reemplazo de Surface Hub al equipo de reemplazo. Generalmente estos puertos se encuentra cubiertos por una tapa de plástico extraíble.
- Surface Hub de 55": conecte un cable DisplayPort y dos cables USB.
- Surface Hub de 84": Conecte dos cables DisplayPort y dos cables USB.
Cambia el conmutador de modo a Equipo de reemplazo. El conmutador de modo está junto a los puertos del equipo de reemplazo.
Enciende Surface Hub con el interruptor de alimentación situado junto al cable de alimentación.
Presiona el botón de alimentación en el lado derecho de Surface Hub.
Puedes cambiar Surface Hub para usar su PC interno.
Para volver a su PC interno
- Apaga Surface Hub con el interruptor de alimentación situado junto al cable de alimentación.
- Cambia el control de modo a PC interno. El conmutador de modo está junto a los puertos del equipo de reemplazo.
- Enciende Surface Hub con el interruptor de alimentación situado junto al cable de alimentación.
Salida de vídeo
Surface Hub incluye un puerto de salida de vídeo para reflejar el contenido visual desde Surface Hub a otra pantalla.
Puertos de salida de vídeo
Puerto de salida de vídeo en Surface Hub 55"

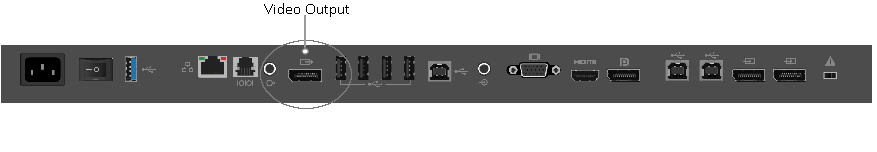

Puerto de salida de vídeo en Surface Hub 84"
| Descripción | Tipo | Interfaz | Funcionalidades |
|---|---|---|---|
| Reflejo de salida de vídeo | Salida de vídeo | Salida de vídeo | - Admite la conexión a un monitor DisplayPort estándar (solo admite un vínculo x4 que muestra una resolución de 1080p60 a 24 bpp) - Admite el uso con monitores HDMI (compatibles con 1080p60) mediante un adaptador DisplayPort-to-HDMI |
Cables
Se ha demostrado que los dispositivos Surface Hub de 55" y 84" funcionan con cables DisplayPort certificados y con cables HDMI. Aunque algunos proveedores venden cables más largos que pueden funcionar con el Surface Hub, únicamente se garantiza el funcionamiento con dispositivos Surface Hub de aquellos cables certificados por laboratorios de pruebas. Por ejemplo, los cables DisplayPort están certificados solo hasta 3 metros, sin embargo, muchos proveedores venden cables que son tres veces esa longitud. Si es necesario un cable largo, recomendamos encarecidamente usar HDMI. HDMI posee muchas soluciones asequibles de cables de largo alcance, incluido el uso de repetidores. Casi todos los orígenes de DisplayPort cambian automáticamente a la señalización HDMI si se detecta un receptor HDMI.
Accesorios Bluetooth
Los accesorios siguientes pueden conectarse a Surface Hub mediante Bluetooth:
- Ratones
- Teclados
- Auriculares
- Altavoces
Sugerencia
Tras conectar unos auriculares o un altavoz Bluetooth, es posible que debas cambiar la configuración predeterminada de micrófono y altavoces.
