Personalizar el montaje en pared de modelos de 50" de Surface Hub 2S o Surface Hub 3
En este artículo se proporcionan detalles para personalizar su propia solución de montaje para modelos de 50" de Surface Hub. Para obtener información sobre cómo instalar físicamente modelos de 85", consulte:
Si no usas soluciones de montaje certificadas, puedes montar modelos de 50" de Surface Hub 2S o Surface Hub 3 con hardware comercial disponible fácilmente.
Establecer medidas de montaje en pared

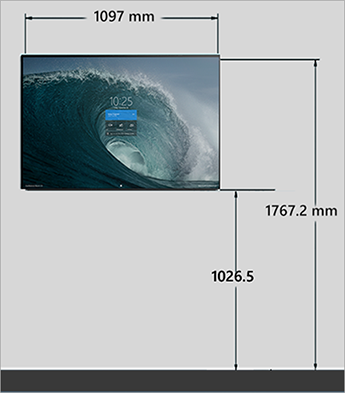

Modelos de 50" de medidas de montaje recomendadas de Surface Hub 2S o Surface Hub 3:
| Elemento | Descripción | Notas |
|---|---|---|
| Altura de los modelos inferiores de 50" de Surface Hub 2S o Surface Hub 3 | 1026,5 mm (40,41") | Recomendaciones |
| Altura de los modelos de 50" superior de Surface Hub 2S o Surface Hub 3 | 1767.2 mm (69.57") | Recomendaciones |
| Altura desde el centro del montaje | 1397 mm (55") | Recomendaciones |
- Mida 1026,5 mm (40,41") desde el nivel del suelo para establecer la altura mínima recomendada.
- Mida 1767,2 mm (69,57") desde el nivel del suelo para establecer la altura superior recomendada.
- Mida 1397 mm (55") desde el nivel del suelo para establecer la altura central recomendada.
Montaje libre de obstrucción
Además de los puertos visibles en los lados del dispositivo, los componentes integrados específicos deben permanecer libres de obstrucción para funcionar correctamente. Estos incluyen Bluetooth, Wi-Fi, ocupación, sensores de micrófono y respiraderos de refrigeración térmica. Mantener fuera zonas
| Elemento | Descripción | Notas |
|---|---|---|
| Access | Garantizar el acceso sin obstáculos a los puertos de entrada y salida, el cartucho de proceso, la radio Bluetooth, el sensor Bluetooth, Wi-Fi radio, el sensor de Wi-Fi y el sensor de ocupación. | Consulte la figura 1. |
| Flujo | Evite bloquear las zonas de ventilación de entrada y salida. | Consulte la figura 2. |
| Audio | Evita bloquear la zona de salida de audio en la parte posterior de los modelos de 50" de Surface Hub 2S o Surface Hub 3. | Consulte la figura 2. |

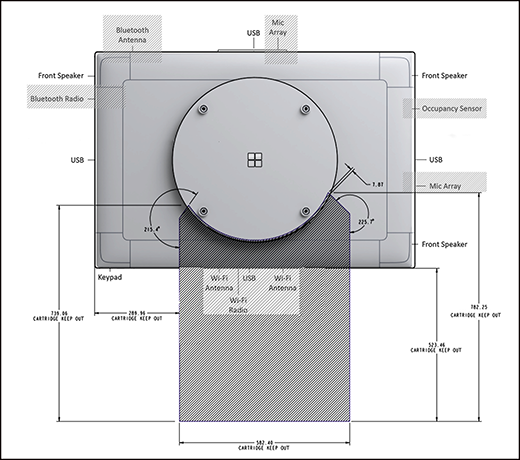

Figura 1. Mantener fuera zonas para modelos de 50" de componentes de Surface Hub 2S o Surface Hub 3

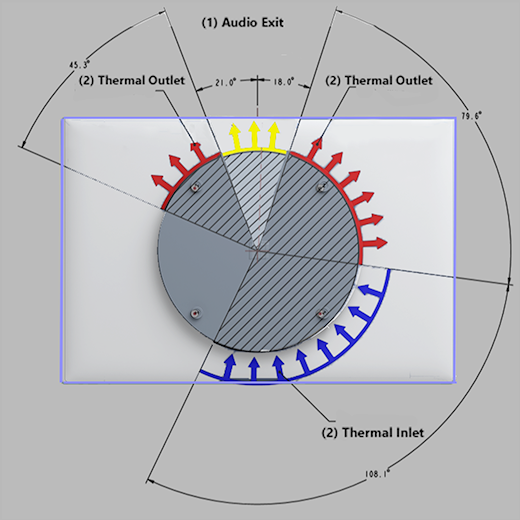

Figura 2. Evite bloquear las zonas de entrada/salida térmica y salida de audio.
El cartucho de proceso extraíble que contiene los puertos de E/S debe permanecer libre de obstrucciones o impedimentos.

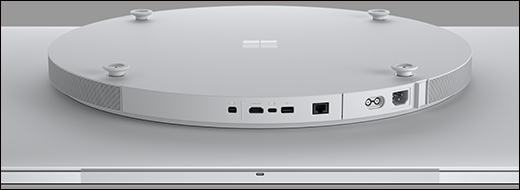

Figura 3. Vista del cartucho de proceso en la parte inferior de los modelos de 50" de Surface Hub 2S o Surface Hub 3.

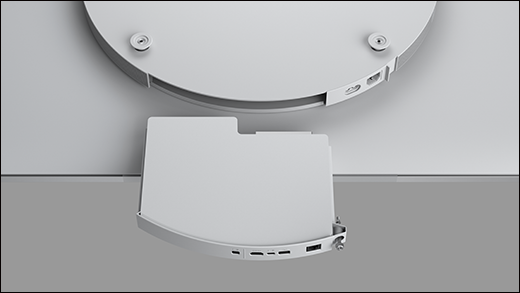

Figura 4. Eliminación sin obstáculos del cartucho de proceso
Selección de un sistema de montaje
Los modelos de 50" de Surface Hub 2S o Surface Hub 3 usan un marco de montaje de 350 mm x 350 mm que cumple la mayoría de los criterios enumerados en la interfaz de montaje de pantalla plana VESA. Puedes instalar modelos de 50" de Surface Hub 2S o Surface Hub 3 con cualquiera de los diversos soportes de pantalla fuera del estante diseñados para dar cabida a las pantallas que difieren de las especificaciones exactas de VESA, como se muestra a continuación.
En la parte posterior de los modelos de 50" de Surface Hub 2S o Surface Hub 3, encontrarás un patrón cuadrado de cuatro agujeros roscados M6 x 1.0 centrados en la protuberancia circular (565 mm de diámetro). Conecte el montaje con cuatro pernos métricos M6 x 1,0–12 mm de largo. O bien, dependiendo de las preferencias, puede usar bolts más largos hasta un máximo de 20 mm. Consideraciones esenciales para los sistemas de montaje
| Elemento | Descripción | Notas |
|---|---|---|
| Fuerza | Elija solo montajes que puedan admitir dispositivos de al menos 28 kg (62 lbs). | Obligatorio |
| Rigidez | Evite montajes de pantalla flexibles que puedan disminuir la experiencia de uso táctil y lápiz interactivo. La mayoría de los montajes de TV no están diseñados para admitir pantallas táctiles. | Recomendaciones |
| Profundidad | Mantenga el dispositivo montado firmemente en la pared, especialmente en pasillos y a lo largo de los caminos de circulación dentro de las salas. | Recomendaciones |
| Versatilidad | Asegúrese de que la solución de montaje permanece oculta a la vista en el modo horizontal existente y cualquier posible vertical (sujeto a disponibilidad futura). | Recomendaciones |

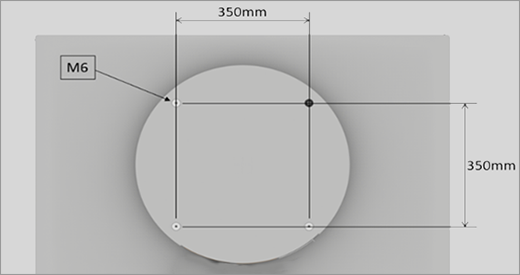

Figura 5. Modelos de 50" de configuración de montaje de Surface Hub 2S o Surface Hub 3
Métodos de montaje compatibles con modelos de 50" de Surface Hub 2S o Surface Hub 3
Los modelos de 50" de Surface Hub 2S o Surface Hub 3 son compatibles con montajes que te permiten colocarlo en ángulos de 10-70 grados desde el plano vertical. Los montajes de raíl suelen tener varios agujeros y ranuras, lo que permite la compatibilidad en varias pantallas. Un raíl conectado a la pared y dos montajes conectados a la pantalla te permiten instalar modelos de 50" de Surface Hub 2S o Surface Hub 3 de forma segura en una pared. Al evaluar la compatibilidad de los montajes en raíl, asegúrese de que cumplen los requisitos de versatilidad iniciales.

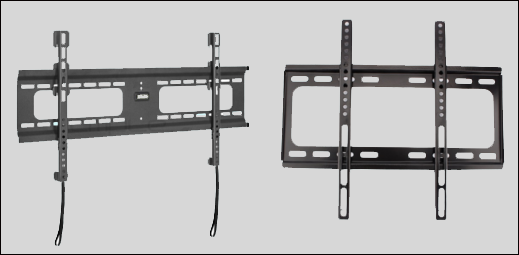

Figura 6. Modelos de 50" de montajes de raíl de Surface Hub 2S o Surface Hub 3
