Introducción a los puertos y el teclado de Surface Hub

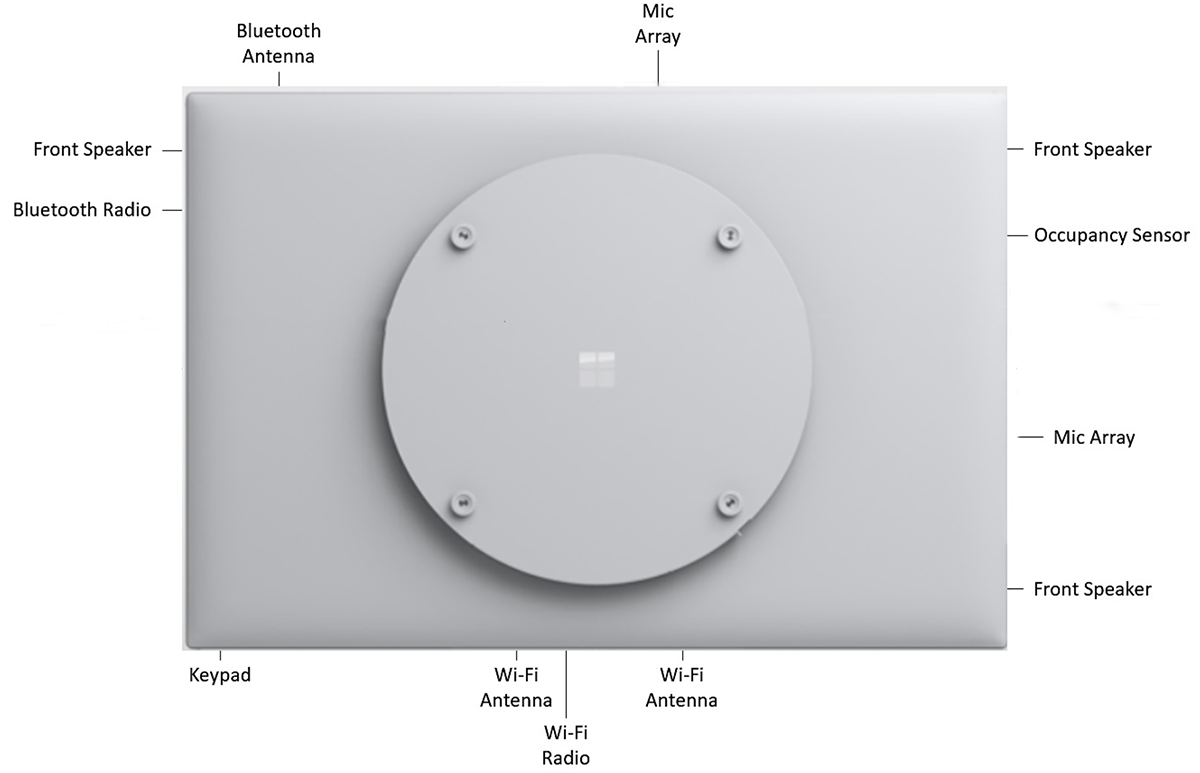

En esta página se describen los puertos, los botones físicos y la información de configuración esenciales para conectarse a Surface Hub 2S o Surface Hub 3, ya sea con cable, Wi-Fi o Bluetooth. También incluye recomendaciones de procedimientos recomendados para escenarios de conectividad clave.
Nota
Puedes encontrar el número de serie en el exterior del embalaje, en la pantalla por el cable de alimentación o mediante la aplicación Surface.
En la ilustración siguiente se muestra la ubicación de los puertos y los botones físicos en un teclado conectado a la parte inferior del dispositivo. La tabla incluye descripciones detalladas de cada elemento.

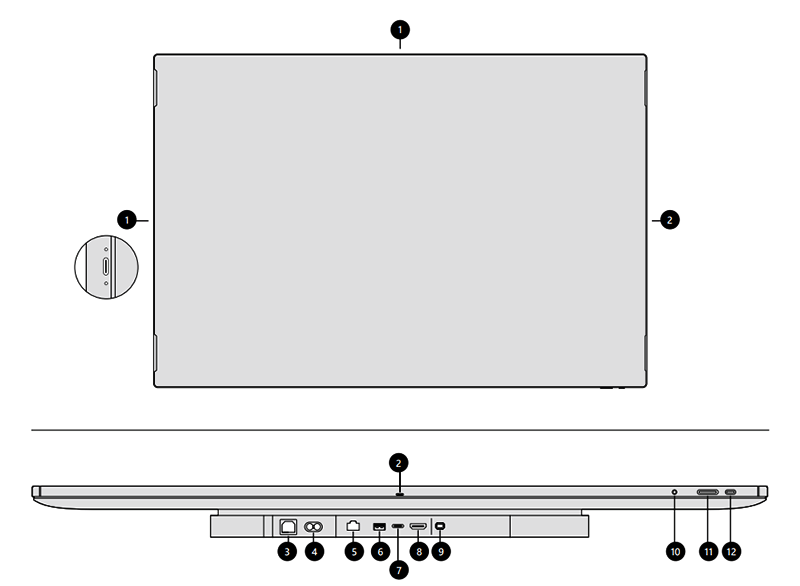

Referencia del componente de puerto y teclado
| Clave | Componente | Descripción | Parámetros clave |
|---|---|---|---|
| 1 | Puerto de cámara | Usar para conectar la cámara inteligente de Surface Hub en los modos Horizontal o Vertical |
|
| 2 | USB C | USB 3.1 Gen 1 Use como puerto de conexión para conectar periféricos, como unidades usb. Los puertos de invitado están en cada lado del dispositivo (4). NOTA: Este es el puerto recomendado para conectar una cámara externa. Las características adicionales de montaje de cámara se incorporan en el diseño para ayudar a admitir la retención de cámaras conectadas. NOTA: TouchBack y la ingesta de vídeo no se admiten en estos puertos. |
Tipo C Puerto de 15 W (5V/3A) |
| 3 | Alimentación de CA | Entrada de 100-240 V Conéctese a la alimentación de CA estándar y Surface Hub cambie automáticamente al estándar de energía local, como 110 voltios en EE. UU. y Canadá o 220 voltios en el Reino Unido. |
IEC 60320 C14 |
| 4 | Alimentación de CONTROLADOR de dominio | Puerto de entrada de DC de 24V Use para conectarse a la batería móvil. |
Conector de Xbox1 Dual Barrel to Anderson |
| 5 | Ethernet | 1000/100/10 Base-T Use para proporcionar una conexión continua en un entorno corporativo y escenarios relacionados que requieran la máxima estabilidad o capacidad. |
RJ45 |
| 6 | USB-A | USB 3.1 Gen 1 Use como puerto de conexión para conectar periféricos, como unidades usb. |
Tipo A Puerto de 7.5 W (5V/1.5A) |
| 7 | USB-C | USB 3.1 Gen 1 Use como puerto de paseo para conectar equipos externos y dispositivos relacionados o conectar periféricos, como unidades digitales. NOTA: Este es el puerto de entrada recomendado para vídeo, TouchBack y InkBack. |
Tipo C Puerto de 18 W (5V/3A, 9V/2A) |
| 8 | HDMI-in | HDMI 2.0, HDCP 2.2 /1.4 Se usa para varios escenarios, disponibles en Surface Hub 2S, incluida la entrada de invitado de HDMI a HDMI. |
HDMI estándar |
| 9 | Mini DP-out | Salida mini DP 1.2 Usa para escenarios de salida de vídeo disponibles en Surface Hub 2S, como la creación de reflejo de la pantalla de Surface Hub 2S en un proyector más grande. NOTA: Esto admite una resolución máxima de 3840 x 2160 (4K UHD) @60Hz. |
Mini DP |
| 10 | Source | Use para alternar entre las fuentes de ingesta conectadas: los modos pc externo, HDMI y Mini DP. | n/d |
| 11 | Volumen | Use +/- para ajustar el audio localmente en el dispositivo. NOTA: Al navegar al control de brillo, use +/- en el control deslizante de volumen para controlar el brillo de la pantalla. |
n/d |
| 12 | Inicio/apagado | Encender o apagar el dispositivo. También se puede usar para alternar o seleccionar menús para mostrar. |
n/d |
