Componentes de Application Gateway

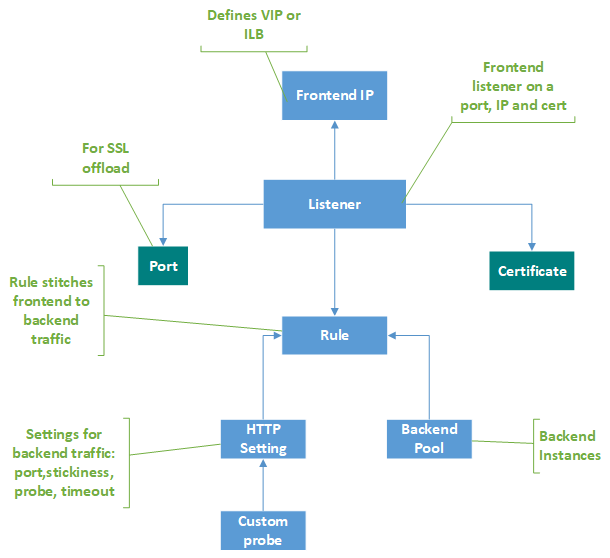

Una puerta de enlace de aplicaciones sirve como el único punto de contacto para los clientes. Se encarga de distribuir el tráfico entrante de las aplicaciones entre varios grupos de servidores back-end, como máquinas virtuales de Azure, conjuntos de escalado de máquinas virtuales, Azure App Service y servidores externos y locales. Para ello, emplea varios componentes que se describen en este artículo.

Direcciones IP de front-end

Una dirección IP de front-end es la dirección IP asociada con una puerta de enlace de aplicaciones. Puede configurar una puerta de enlace de aplicaciones para que tenga una dirección IP pública, una dirección IP privada o ambas. Una puerta de enlace de aplicaciones admite una dirección IP privada y una pública. La red virtual y la dirección IP pública deben estar en la misma ubicación que la puerta de enlace de aplicaciones. Después de crearla, la dirección IP de front-end se asocia con un cliente de escucha.

Dirección IP pública estática frente a dinámica

El SKU Azure Application Gateway V2 puede configurarse para soportar tanto una dirección IP interna estática como una IP pública estática, o solo una dirección IP pública estática. También puedes configurarlo con una dirección IP interna estática (privada) solo cuando despliegues una puerta de enlace de aplicaciones privada con networkIsolationEnabled establecido en True. Para las combinaciones de direcciones IP frontales compatibles, véase Configuración de direcciones IP frontales. Para obtener información sobre el comportamiento de DNS en implementaciones con solo direcciones IP privadas, consulte la resolución de DNS de Application Gateway.

La SKU V1 se puede configurar para admitir una dirección IP interna estática o dinámica y una dirección IP pública dinámica. La dirección IP dinámica de Application Gateway no cambia en una puerta de enlace en ejecución. Puede cambiar solo cuando se detiene o inicia Gateway. No cambia cuando se producen errores del sistema, actualizaciones, actualizaciones del host de Azure, etc.

El nombre DNS asociado a una puerta de enlace de aplicaciones no cambia durante el ciclo de vida de la puerta de enlace. Como resultado, debe usar un alias CNAME y hacer que apunte a la dirección DNS de la puerta de enlace de aplicaciones.

Clientes de escucha

Un cliente de escucha es una entidad lógica que comprueba si hay solicitudes de conexión entrantes. Un cliente de escucha acepta una solicitud si el protocolo, el puerto, el nombre de host y la dirección IP asociados a la solicitud coinciden con los mismos elementos asociados a la configuración del cliente de escucha.

Antes de usar una puerta de enlace de aplicaciones, debe agregar al menos un cliente de escucha. Puede haber varios clientes de escucha asociados a una puerta de enlace de aplicaciones, y se pueden usar con el mismo protocolo.

Una vez que un cliente de escucha detecta las solicitudes entrantes de clientes, la puerta de enlace de aplicaciones enruta estas solicitudes a los miembros del grupo de servidores back-end configurado en esta regla.

Los clientes de escucha admiten los siguientes puertos y protocolos.

Puertos

Un puerto es donde un cliente de escucha realiza escuchas de la solicitud de cliente. Puede configurar puertos para las SKU v1 y v2 según se indica a continuación.

SKU	Intervalo de puertos admitido	Excepciones
V2	1 a 64999	No se admite el uso del puerto 22 para puertas de enlace habilitadas para Private Link. Puerto 53
V1	1 a 65502	Puerto 3389

Protocolos

Application Gateway proporciona compatibilidad con protocolos web HTTP, HTTPS, HTTP/2 y WebSocket a través de su proxy de nivel 7. Además, soporta protocolos TLS y TCP a través de su proxy de Capa 4, que puede configurarse en el mismo recurso.

• Elija entre los protocolos HTTP, HTTPS, TLS o TCP en la configuración del agente de escucha.
• Puede usar un agente de escucha HTTPS o TLS para la terminación TLS. Un listener HTTPS/TLS descarga el trabajo de cifrado y descifrado a tu puerta de enlace de aplicaciones, de modo que los servidores no se ven afectados por la sobrecarga de computación de TLS.
• La compatibilidad con los protocolos WebSockets y HTTP/2 se proporciona de forma nativa, y la compatibilidad con WebSocket está habilitada de forma predeterminada. No hay ninguna opción de configuración que permita al usuario habilitar o deshabilitar la compatibilidad con WebSocket. Use WebSockets con clientes de escucha HTTP y HTTPS.

La siguiente tabla resume cómo Application Gateway soporta cada protocolo.

Protocolo	Proxy	Seleccionable como protocolo de escucha	Detalles de compatibilidad
HTTP	Capa 7	Sí	Soportado de forma nativa a través del proxy de Capa 7.
HTTPS	Capa 7	Sí	Usa una escucha HTTPS para la terminación TLS, de modo que la puerta de enlace asuma el trabajo de cifrado y descifrado en lugar de tus servidores.
HTTP/2	Capa 7	No	Disponible solo para clientes que se conectan a oyentes de pasarela de aplicaciones. La comunicación con los pools de servidores backend siempre se realiza a través de HTTP/1.1. Deshabilitado por defecto; Puedes elegir activarlo.
WebSocket	Capa 7	No	Activado por defecto sin ningún ajuste configurable por el usuario para activarlo o desactivarlo selectivamente. Use WebSockets con clientes de escucha HTTP y HTTPS.
TLS	Capa 4	Sí	Está soportado a través del proxy de Capa 4, que puedes configurar en el mismo recurso.
TCP	Capa 4	Sí	Está soportado a través del proxy de Capa 4, que puedes configurar en el mismo recurso.

Nota:

La compatibilidad con el protocolo HTTP/2 está disponible únicamente para los clientes que se conectan a los agentes de escucha de la puerta de aplicaciones. La comunicación con grupos de servidores back-end es a través de HTTP/1.1. De forma predeterminada, HTTP/2 está deshabilitado. Pero puede elegir habilitarlo.

Páginas de error personalizadas

Application Gateway permite crear páginas de error personalizadas, en lugar de mostrar las páginas de error predeterminadas. Mediante una página de error personalizada puede usar su propia marca y diseño. Application Gateway muestra una página de error personalizada cuando una solicitud no puede conectar con el back-end.

Para más información, consulte Creación de páginas de error personalizadas de Application Gateway.

Tipos de clientes de escucha

Hay dos tipos de clientes de escucha:

• Básico. Este tipo de cliente de escucha realiza escuchas en un único sitio de dominio, donde tiene una única asignación de DNS a la dirección IP de la puerta de enlace de aplicaciones. Esta configuración de cliente de escucha es necesaria cuando se realiza el hospedaje en un único sitio detrás de una puerta de enlace de aplicaciones.

• Multisitio. Esta configuración del agente de escucha es obligatoria cuando busca configurar el enrutamiento según el nombre de host o el nombre de dominio de más de una aplicación web en la misma puerta de enlace de aplicación. Permite configurar una topología más eficaz para las implementaciones al agregar hasta 100 sitios web a una puerta de enlace de aplicaciones. Cada sitio web se puede dirigir a su propio grupo de back-end. Por ejemplo, tres dominios, contoso.com, fabrikam.com y adatum.com, señalan a la dirección IP de la puerta de enlace de aplicaciones. Crearía tres clientes de escucha multisitio y configuraría cada uno con la configuración respectiva de protocolo y puerto.

  También puede definir nombres de host con el carácter comodín en un cliente de escucha de varios sitios y hasta cinco nombres de host por cliente de escucha. Para obtener más información, consulte los nombres de host comodín en el cliente de escucha.

  Para obtener más información sobre cómo configurar un agente de escucha multisitio, consulte Hospedaje multisitio en Application Gateway mediante Azure Portal.

Después de crear un cliente de escucha, asócielo a una regla de enrutamiento de solicitudes. Esta regla determina cómo se debe enrutar la solicitud recibida en el cliente de escucha hacia el back-end. La regla de enrutamiento de solicitud también contiene el grupo de back-end al que se va a enrutar y la configuración de HTTP donde se mencionan el puerto de back-end, el protocolo, etc.

Reglas de enrutamiento de solicitudes

Una regla de enrutamiento de solicitudes es un componente clave de una puerta de enlace de aplicaciones, ya que determina cómo se enruta el tráfico en el cliente de escucha. La regla enlaza el cliente de escucha, el grupo de servidores back-end y la configuración HTTP de back-end.

Cuando un cliente de escucha acepta una solicitud, la regla de enrutamiento de solicitudes reenvía la solicitud al back-end o la redirige a otra parte. Si la solicitud se reenvía al back-end, la regla de enrutamiento de solicitudes define a qué grupo de servidores back-end reenviarla. Esta regla determina también si se van a reescribir los encabezados de la solicitud. Un cliente de escucha se puede asociar a una regla.

Hay dos tipos de reglas de enrutamiento de solicitudes:

• Básico. Todas las solicitudes del cliente de escucha asociado (por ejemplo, blog.contoso.com/*) se reenvían al grupo back-end asociado mediante la configuración HTTP asociada.

• Basadas en la ruta de acceso. Esta regla de enrutamiento le permite enrutar las solicitudes del cliente de escucha asociado a un grupo back-end específico, según la dirección URL de la solicitud. Si la ruta de acceso de la dirección URL de una solicitud coincide con el patrón de ruta de acceso de una regla basada en la ruta de acceso, la regla enruta esa solicitud. El patrón de ruta de acceso solo se aplica a la ruta de acceso de dirección URL, no a sus parámetros de consulta. Si la ruta de acceso de dirección URL de una solicitud del cliente de escucha no coincide con ninguna de las reglas basadas en la ruta de acceso, enruta la solicitud al grupo back-end y la configuración de HTTP predeterminados.

La siguiente tabla compara los dos tipos de reglas.

Tipo de regla	Caso de uso	Base del enrutamiento	Back-end admitidos
Basic	Envía todas las solicitudes que acepte un oyente a la misma aplicación.	Todas las solicitudes del listener asociado, por ejemplo blog.contoso.com/*.	Un único pool backend asociado, al que se accede usando la configuración HTTP asociada.
Basado en rutas	Dirige las solicitudes que llegan a un listener a distintas aplicaciones en función de la URL solicitada.	La ruta de la URL en la solicitud. El patrón de ruta se aplica solo a la ruta de la URL, no a sus parámetros de consulta.	Un pool backend específico para cada patrón de ruta coincidente, además de un pool backend predeterminado y ajustes HTTP para peticiones que no coinciden con ninguna regla basada en rutas.

Para más información, consulte Enrutamiento basado en la dirección URL.

Compatibilidad con la redirección

La regla de enrutamiento de solicitudes también permite redirigir el tráfico en la puerta de enlace de aplicaciones. Este es un mecanismo de redireccionamiento genérico, por lo que puede redirigir desde y hacia cualquier puerto que defina mediante reglas.

Puede elegir que el destino de redireccionamiento sea otro cliente de escucha (lo que puede ayudar el redireccionamiento automático de HTTP a HTTPS) o un sitio externo. También puede elegir que el redireccionamiento sea temporal o permanente, o anexar la ruta de acceso del URI y cadena de consulta a la dirección URL redirigida.

Para más información, consulte Redireccionamiento del tráfico en la puerta de enlace de aplicaciones.

Reescritura de encabezados HTTP y URL

Application Gateway puede añadir, eliminar o actualizar encabezados de solicitud y respuesta HTTP(S), junto con parámetros de ruta de URL y cadena de consulta, a medida que el tráfico se mueve entre clientes y pools de backend. Para una explicación completa y los pasos de configuración, consulta Reescribir cabeceras HTTP y URL en tu pasarela de aplicación.

Configuración de HTTP

Una configuración HTTP, también llamada configuración backend, es la configuración que determina cómo llega el tráfico a los servidores backend. Define el puerto y protocolo que utiliza la pasarela de aplicación para conectarse a esos servidores, cómo se comportan las conexiones y cómo la pasarela monitoriza la salud del backend. Una regla de enrutamiento de solicitudes especifica qué configuración HTTP aplicar cuando reenvía una petición a un pool backend.

El puerto y el protocolo usados en la configuración de HTTP determinan si el tráfico entre los servidores back-end y de puerta de enlace de aplicaciones está cifrado (con TLS de un extremo a otro) o sin cifrar.

Este componente también se usa para:

• Determinar si una sesión de usuario se va a mantener en el mismo servidor mediante la afinidad de sesión basada en cookies.

• Quitar miembros del grupo back-end correctamente con la purga de conexiones.

• Asociar un sondeo personalizado para supervisar el mantenimiento del back-end, establecer el intervalo de tiempo de expiración de las solicitudes, reemplazar el nombre de host y la ruta de acceso de la solicitud y proporcionar facilidad de uso con un clic para especificar la configuración del back-end de App Service.

Grupos back-end

Un grupo back-end enruta la solicitud a los servidores back-end, quienes la atienden. Los grupos back-end pueden contener:

• NIC
• Conjuntos de escalado de máquinas virtuales
• Direcciones IP públicas
• Direcciones IP internas
• FQDN (nombres de dominio completos) o nombres cortos (nombres de dominio de una sola etiqueta), siempre que el servidor DNS pueda resolverlos.
• Back-end multiinquilino, como Azure App Service y Azure Container Apps. Vea Proteja aplicaciones de contenedor con Application Gateway y WAF para obtener instrucciones de implementación.

Los miembros del grupo back-end de Application Gateway no están asociados a un conjunto de disponibilidad. Una puerta de enlace de aplicaciones puede comunicarse con instancias de fuera de la red virtual en la que se encuentra. Como resultado, los miembros de los grupos back-end pueden estar en los clústeres, en los centros de datos o fuera de Azure, siempre que haya conectividad IP.

Si usa direcciones IP internas como miembros del grupo back-end, debe usar emparejamiento de redes virtuales o una puerta de enlace VPN. El emparejamiento de red virtual se admite y es beneficioso para el tráfico de equilibrio de carga en otras redes virtuales.

Una puerta de enlace de aplicaciones también puede comunicarse con servidores locales cuando están conectados mediante Azure ExpressRoute o túneles VPN si se permite el tráfico.

Puede crear grupos back-end diferente para distintos tipos de solicitudes. Por ejemplo, puede crear un grupo back-end para las solicitudes generales y otro grupo back-end para las solicitudes a los microservicios de la aplicación.

Después de agregar conjuntos de escalado de máquinas virtuales como miembro del grupo de back-end, debe actualizar las instancias de esos conjuntos. Hasta que actualice las instancias de los conjuntos de escalado, el back-end será incorrecto.

Sondeos de estado

De forma predeterminada, una puerta de enlace de aplicaciones supervisa el estado de todos los recursos de su grupo back-end y elimina automáticamente los que tienen un estado incorrecto. A continuación, supervisa las instancias incorrectas y las agrega de vuelta al grupo back-end en buen estado cuando está disponible y responde a los sondeos de estado.

Aparte del uso de la supervisión del sondeo de estado, también puede personalizar el sondeo de estado para adaptarlo a las necesidades de su aplicación. Los sondeos personalizados permiten un control más pormenorizado sobre la supervisión del estado. Cuando se usan sondeos personalizados, puede configurar un nombre de host personalizado, la ruta de acceso de la dirección URL, el intervalo de sondeo y la cantidad de respuestas erróneas que se aceptan antes de marcar la instancia del grupo de back-end como incorrecta, la coincidencia de códigos de estado personalizados y cuerpos de respuesta, etc. Se recomienda configurar sondeos personalizados para supervisar el estado de cada grupo back-end.

Para más información, consulte Supervisión del estado de la puerta de enlace de aplicaciones.

Pasos siguientes

Creación de una puerta de enlace de aplicaciones:

• En Azure Portal
• Mediante Azure PowerShell
• Mediante la CLI de Azure.
