Información sobre el enrutamiento de VPN de punto a sitio

  • Artículo

Este artículo lo ayudará a comprender el comportamiento del enrutamiento de VPN de punto a sitio de Azure. El comportamiento del enrutamiento de VPN de punto a sitio depende del SO cliente, el protocolo que se usa para la conexión de VPN y cómo las redes virtuales se conectan entre sí. Para obtener más información sobre las conexiones VPN de punto a sitio, incluidos los protocolos admitidos, consulte Acerca de las conexiones VPN de punto a sitio.

Si realiza un cambio en la topología de la red y tiene clientes VPN de Windows, el paquete de cliente VPN para clientes de Windows se debe descargar e instalar nuevamente para que los cambios se apliquen en el cliente.

Nota:

Este artículo solo se aplica IKEv2 y OpenVPN.

Acerca de los diagramas

Hay varios diagramas distintos en este artículo. Cada sección muestra una configuración o topología distinta. En este artículo, las conexiones de sitio a sitio (S2S) y las conexiones de red virtual a red virtual funcionan del mismo modo, debido a que ambas son túneles IPsec. Todas las puertas de enlace de VPN se basan en rutas.

Una red virtual aislada

La conexión de puerta de enlace VPN punto a sitio en este ejemplo es para una VNet que no está conectada o emparejada con ninguna otra red virtual (VNet1). En este ejemplo, los clientes pueden acceder a VNet1.

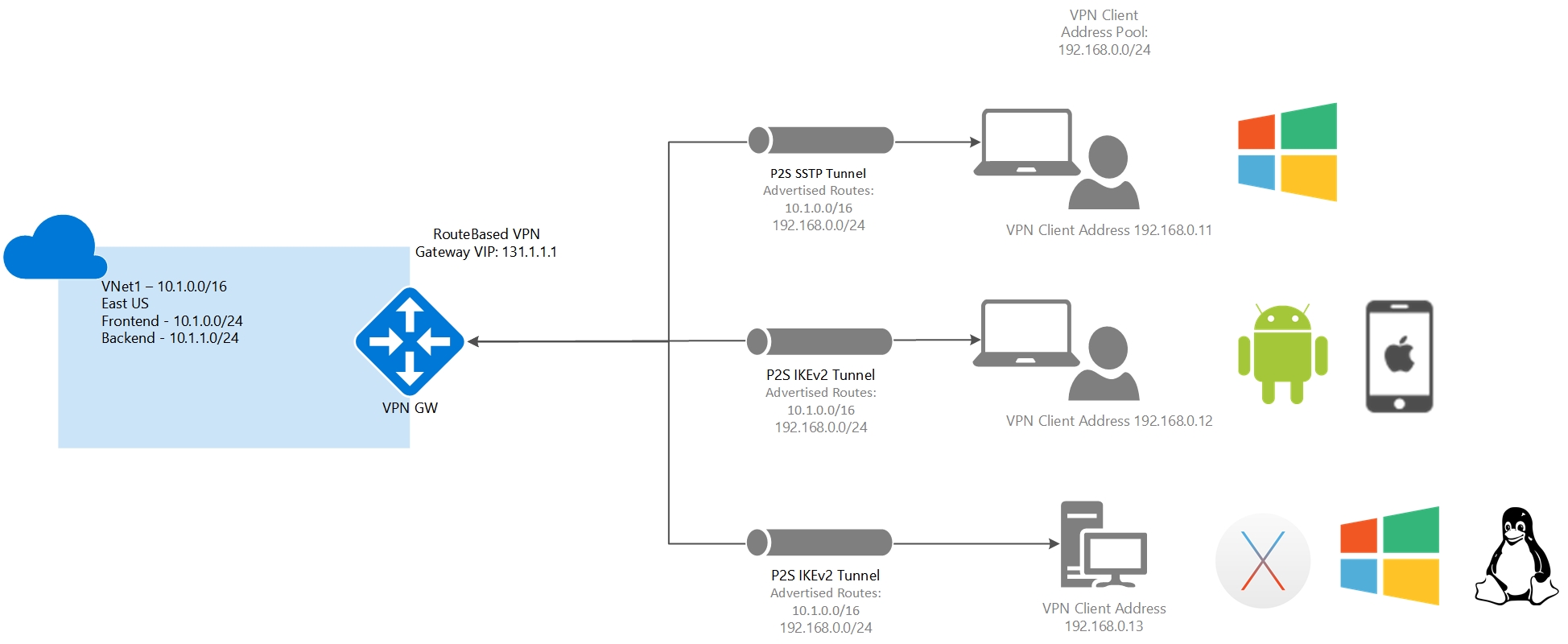

Enrutamiento de red virtual aislado

Espacio de direcciones

  • VNet1: 10.1.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows pueden acceder a VNet1

  • Los clientes no Windows pueden acceder a VNet1

Varias redes virtuales emparejadas

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 está emparejada con VNet2. VNet 2 está emparejada con VNet3. VNet1 está emparejada con VNet4. No hay emparejamiento directo entre VNet1 y VNet3. VNet1 tiene habilitado "Permitir tránsito de puerta de enlace" y VNet2 y VNet4 tienen "Usar puertas de enlace remotas".

Los clientes que usan Windows pueden acceder directamente a redes virtuales emparejadas, pero el cliente VPN se debe descargar de nuevo si se hace algún cambio en el emparejamiento de VNet o en la topología de red. Los clientes no Windows pueden acceder directamente a las redes virtuales emparejadas. El acceso no es transitivo y se limita solo a las redes virtuales directamente observadas.

Varias redes virtuales emparejadas

Espacio de direcciones:

  • VNet1: 10.1.0.0/16

  • VNet2: 10.2.0.0/16

  • VNet3: 10.3.0.0/16

  • VNet4: 10.4.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 10.2.0.0/16, 10.4.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 10.2.0.0/16, 10.4.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows pueden acceder a VNet1, VNet2 y VNet4, pero el cliente de VPN se debe descargar de nuevo para que cualquier cambio en la topología surta efecto.

  • Los clientes no Windows pueden acceder a VNet1, VNet2 y VNet4.

Varias redes virtuales conectadas mediante VPN de sitio a sitio

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 se conecta a VNet2 mediante una conexión VPN de sitio a sitio. VNet2 se conecta a VNet3 mediante una conexión VPN de sitio a sitio. No hay emparejamiento directo ni conexión VPN de sitio a sitio entre VNet1 y VNet3. Todas las conexiones sitio a sitio no están ejecutando BGP para el enrutamiento.

Los clientes que usan Windows o cualquier otro SO compatible solo pueden acceder a VNet1. Para acceder a otras redes virtuales, se debe usar BGP.

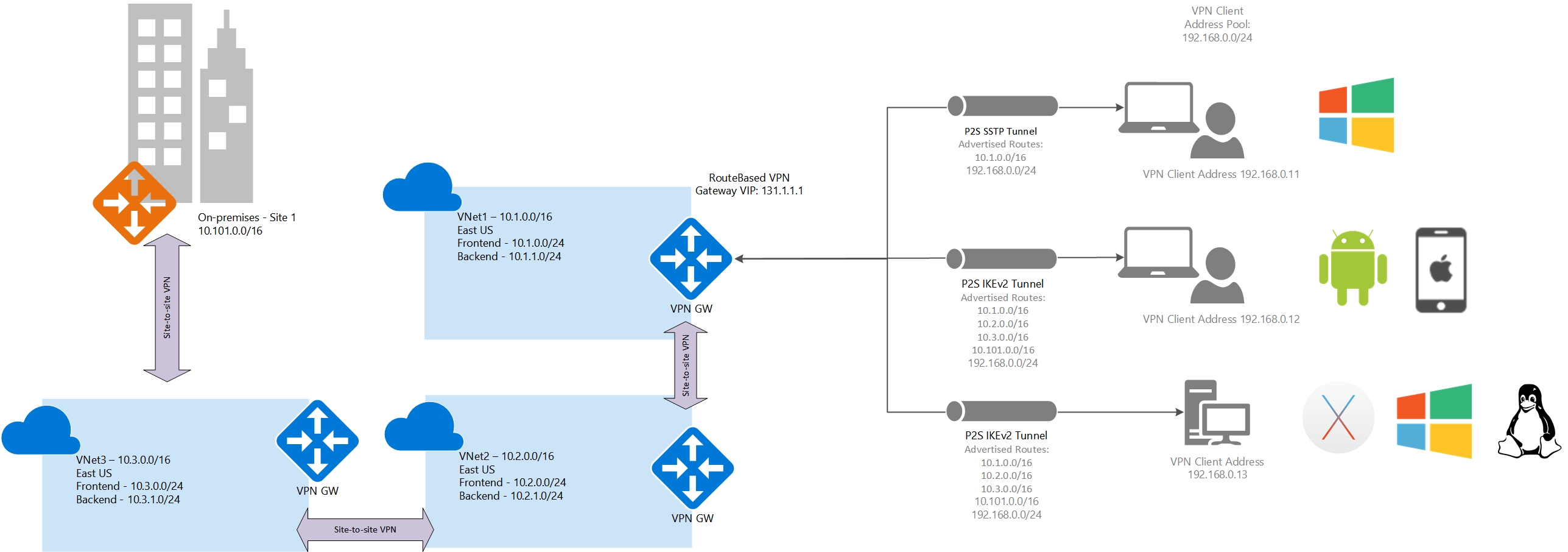

Varias redes virtuales y S2S

Espacio de direcciones

  • VNet1: 10.1.0.0/16

  • VNet2: 10.2.0.0/16

  • VNet3: 10.3.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 10.2.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows solo pueden acceder a VNet1

  • Los clientes no Windows solo pueden acceder a VNet1

Varias redes virtuales conectadas mediante VPN de sitio a sitio (BGP)

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 se conecta a VNet2 mediante una conexión VPN de sitio a sitio. VNet2 se conecta a VNet3 mediante una conexión VPN de sitio a sitio. No hay emparejamiento directo ni conexión VPN de sitio a sitio entre VNet1 y VNet3. Las conexiones de sitio a sitio ejecutan BGP para el enrutamiento.

Los clientes que usan Windows o cualquier otro SO compatible pueden acceder a todas las redes virtuales que están conectadas mediante una conexión VPN de sitio a sitio, pero las rutas a las redes virtuales conectadas se deben agregar manualmente a los clientes Windows.

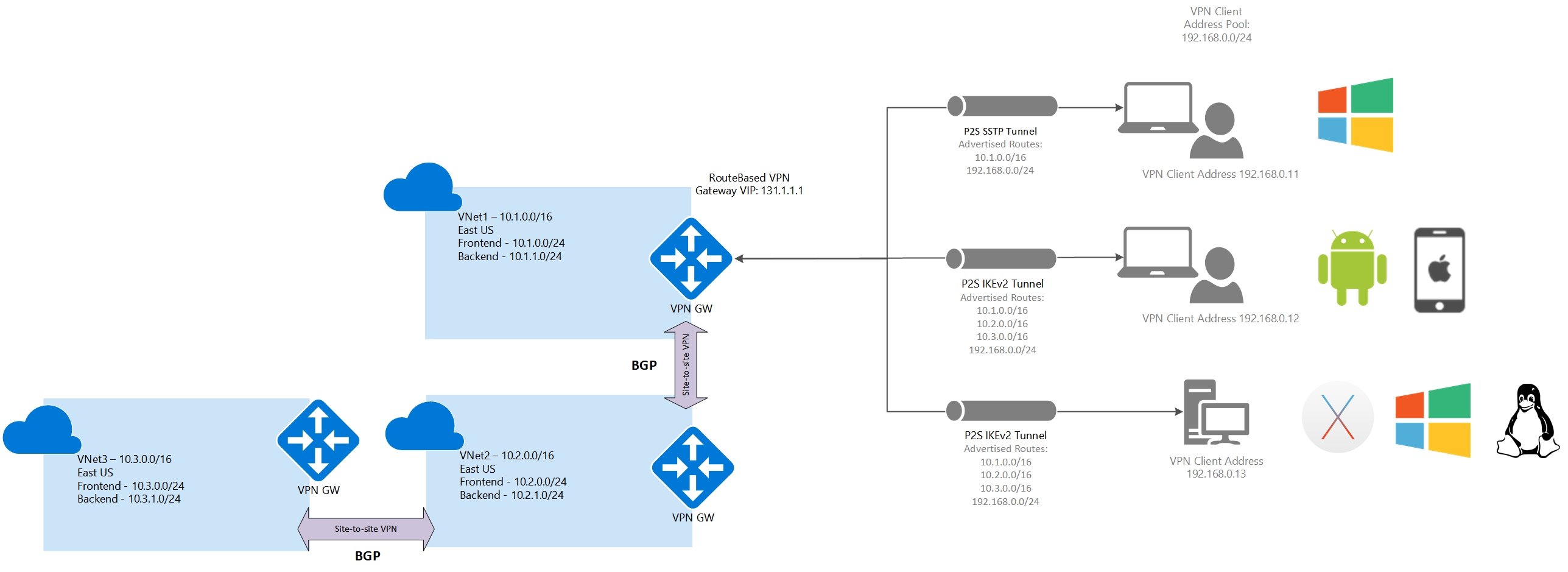

Varias redes virtuales y S2S (BGP)

Espacio de direcciones

  • VNet1: 10.1.0.0/16

  • VNet2: 10.2.0.0/16

  • VNet3: 10.3.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 10.2.0.0/16, 10.3.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows pueden acceder a VNet1, VNet2 y VNet3, pero las rutas a VNet2 y VNet3 se deberán agregar manualmente.

  • Los clientes no Windows pueden acceder a VNet1, VNet2 y VNet3.

Una red virtual y una sucursal

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 no está conectada a ninguna otra red virtual, pero está conectada a un sitio local a través de una conexión VPN de sitio a sitio que no está ejecutando BGP.

Los clientes Windows y no Windows solo pueden acceder a VNet1.

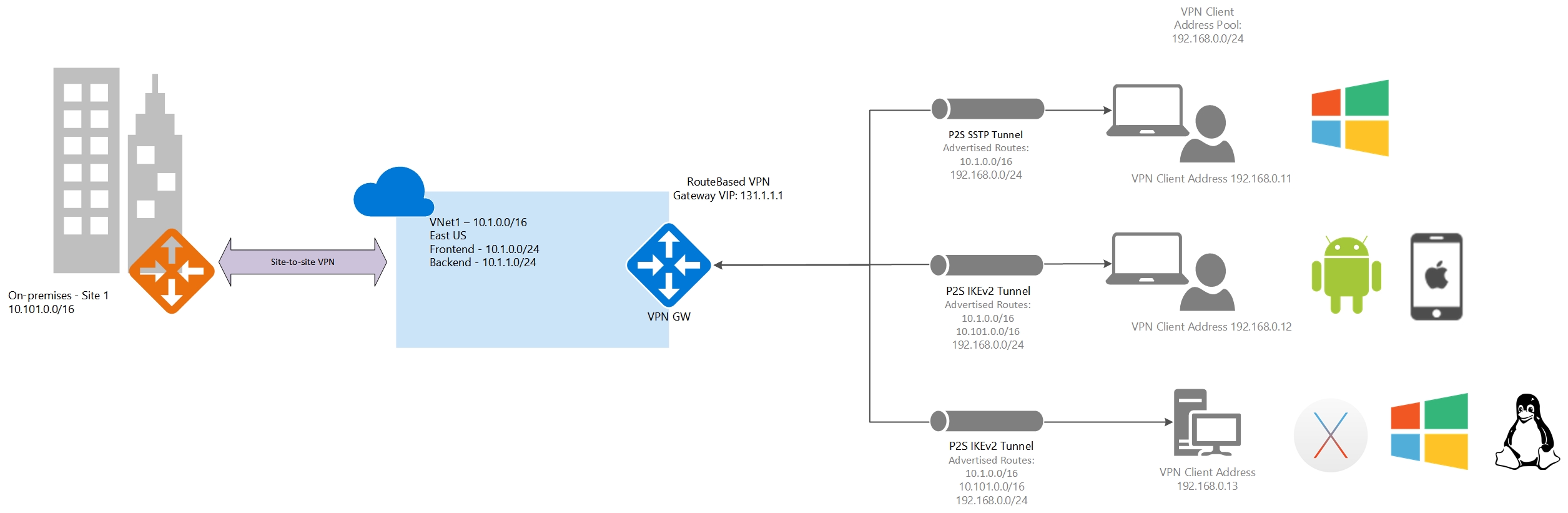

Enrutamiento con una red virtual y una sucursal

Espacio de direcciones

  • VNet1: 10.1.0.0/16

  • Site1: 10.101.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows solo pueden acceder a VNet1

  • Los clientes no Windows solo pueden acceder a VNet1

Una red virtual y una sucursal (BGP)

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 no está conectada a ninguna otra red virtual, pero está conectada a un sitio local (Site1) mediante una conexión VPN de sitio a sitio que ejecuta BGP.

Los clientes Windows pueden acceder a la red virtual y a la sucursal (Site1), pero las rutas a Site1 se deben agregar manualmente al cliente. Los clientes no Windows pueden acceder a la VNet y a la sucursal local.

Enrutamiento con una red virtual y una sucursal (BGP)

Espacio de direcciones

  • VNet1: 10.1.0.0/16

  • Site1: 10.101.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 10.101.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows pueden acceder a VNet1 y a Site1, pero las rutas a Site1 se deberán agregar manualmente.

  • Los clientes no Windows pueden acceder a VNet1 y Site1.

Varias redes virtual conectadas mediante sitio a sitio y una sucursal

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 se conecta a VNet2 mediante una conexión VPN de sitio a sitio. VNet2 se conecta a VNet3 mediante una conexión VPN de sitio a sitio. No hay emparejamiento directo ni túnel VPN de sitio a sitio entre las redes VNet1 y VNet3. VNet3 se conecta a una sucursal (Site1) mediante una conexión VPN de sitio a sitio. Las conexiones VPN no ejecutan BGP.

Todo los clientes pueden acceder solo a VNet1.

Diagrama que muestra un S2S de varias redes virtuales y una sucursal

Espacio de direcciones

  • VNet1: 10.1.0.0/16

  • VNet2: 10.2.0.0/16

  • VNet3: 10.3.0.0/16

  • Site1: 10.101.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 10.2.0.0/16, 10.3.0.0/16, 10.101.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows solo pueden acceder a VNet1

  • Los clientes no Windows solo pueden acceder a VNet1

Varias redes virtual conectadas mediante sitio a sitio y una sucursal (BGP)

En este ejemplo, la conexión de puerta de enlace de VPN de punto a sitio es para VNet1. VNet1 se conecta a VNet2 mediante una conexión VPN de sitio a sitio. VNet2 se conecta a VNet3 mediante una conexión VPN de sitio a sitio. No hay emparejamiento directo ni túnel VPN de sitio a sitio entre las redes VNet1 y VNet3. VNet3 se conecta a una sucursal (Site1) mediante una conexión VPN de sitio a sitio. Las conexiones VPN ejecutan BGP.

Los clientes que usan Windows pueden acceder a las redes virtuales y los sitios que están conectados mediante una conexión VPN de sitio a sitio, pero las rutas a VNet2, VNet3 y Site1 se deben agregar manualmente al cliente. Los clientes no Windows pueden acceder a las redes virtuales y los sitios que están conectados mediante una conexión VPN de sitio a sitio sin intervención manual de ningún tipo. El acceso es transitivo y los clientes pueden acceder a los recursos de todas las redes virtuales y sitios (locales) conectados.

varias redes virtuales S2S y una sucursal

Espacio de direcciones

  • VNet1: 10.1.0.0/16

  • VNet2: 10.2.0.0/16

  • VNet3: 10.3.0.0/16

  • Site1: 10.101.0.0/16

Rutas agregadas

  • Rutas agregadas a clientes Windows: 10.1.0.0/16, 192.168.0.0/24

  • Rutas agregadas a clientes no Windows: 10.1.0.0/16, 10.2.0.0/16, 10.3.0.0/16, 10.101.0.0/16, 192.168.0.0/24

Acceso

  • Los clientes Windows pueden acceder a VNet1, VNet2, VNet3 y Site1, pero las rutas a VNet2, VNet3 y Site1 se deben agregar manualmente al cliente.

  • Los clientes no Windows pueden acceder a VNet1, VNet2, VNet3 y Site1.

Pasos siguientes

Consulte el artículo sobre la creación de una VPN de punto a sitio con Azure Portal para empezar a crear la VPN de punto a sitio.
