Escenarios de servidor perimetral en Skype Empresarial Server

Resumen: Revise estos escenarios para ayudarle a planear la topología del servidor perimetral en Skype Empresarial Server.

Tenemos algunos diagramas de escenarios para ayudar a visualizar y decidir qué Skype Empresarial Server topología del servidor perimetral que desea implementar. Una vez que haya seleccionado un buen candidato, puede leer los requisitos del entorno que tendrá que abordar. Lo siguiente se aplica a cualquiera de los escenarios, por lo que lo mencionamos primero.

Estas ilustraciones, que se muestran solo con fines de ejemplo (y como tal contienen ejemplos de datos de IPv4 e IPv6), no representan el flujo de comunicación real, sino una vista de alto nivel de su posible tráfico. También se puede ver información de los puertos en los Diagramas de puertos para cada escenario que se muestra a continuación.

Los diagramas muestran .com para la interfaz externa y .net para la interna, que también es material de muestra. Por supuesto, sus propias entradas pueden ser muy diferentes cuando esté elaborando su propio plan perimetral final.

No se incluye el Director (que es un componente opcional) en ninguno de los diagramas, pero puede leerlo por separado (se menciona en otros temas de planificación).

Como se indica anteriormente, hay datos de ejemplo de IPv6 en los diagramas. La mayor parte de la documentación de Planear implementaciones de servidor perimetral en Skype Empresarial Server hará referencia a IPv4, pero sin duda recibirá soporte técnico si desea usar IPv6. Tenga en cuenta que necesitará direcciones IPv6 en el espacio de direcciones asignadas y que tendrán que funcionar con el direccionamiento interno y el externo, al igual que con IP de IPv4. Puede, con Windows, recurrir a la característica de pila doble, que es una pila de red diferente y separada para IPv4 e IPv6. Esto permitirá, si lo necesita, asignar las direcciones IPv4 e IPv6 simultáneamente.

Hay dispositivos NAT que permiten NAT64 (IPv6 a IPv4) y NAT66 (IPv6 a IPv6)) y esto es válido para su uso con Skype Empresarial Server.

Importante

Si está usando el servicio de control de admisión de llamadas (CAC), tiene que usar IPv4 en la interfaz interna para que funcione.

Servidor perimetral de Skype Empresarial Server consolidado único con direcciones IP privadas y NAT

Con este escenario, no hay ninguna opción para la alta disponibilidad. Esto significa que gastará menos en hardware y tendrá una implementación más sencilla. Si la alta disponibilidad es una necesidad, compruebe los escenarios consolidados ampliados a continuación.

Escenario edge para un único perímetro consolidado con IP privada con NAT.

Diagrama de puerto

También tenemos un diagrama de puertos para servidores perimetrales consolidados únicos.

Perímetro de red para escenario perimetral único consolidado.

Servidor perimetral de Skype Empresarial Server consolidado único con direcciones IP públicas

Con este escenario, no hay ninguna opción para la alta disponibilidad. Esto significa que gastará menos en hardware y tendrá una implementación más sencilla. Si la alta disponibilidad es una necesidad, compruebe los escenarios consolidados ampliados a continuación.

Escenario edge para un único perímetro consolidado con IP pública.

Diagrama de puerto

También tenemos un diagrama de puertos para servidores perimetrales consolidados únicos.

Perímetro de red para escenario perimetral único consolidado.

Grupo perimetral de Skype Empresarial Server consolidado escalado, con equilibrio de carga DNS, direcciones IP privadas y NAT

Con este escenario, puede tener alta disponibilidad en la implementación perimetral, lo que le proporciona las ventajas de escalabilidad y compatibilidad con la conmutación por error.

Escenario de Edge para edge consolidado escalado, LB DNS con IP privada usando NAT.

Diagrama de puerto

También tenemos un diagrama para grupos perimetrales consolidados escalados con equilibrio de carga DNS.

Perímetro de red para escenario perimetral escalado perimetral mediante DNS LB.

Grupo perimetral de Skype Empresarial Server consolidado escalado, con equilibrio de carga DNS y direcciones IP públicas

Con este escenario, puede tener alta disponibilidad en la implementación perimetral, lo que le proporciona las ventajas de escalabilidad y compatibilidad con la conmutación por error.

Escenario de Edge para edge consolidado escalado, DNS LB con IP pública.

Diagrama de puerto

También tenemos un diagrama para grupos perimetrales consolidados escalados con equilibrio de carga DNS.

Perímetro de red para escenario perimetral escalado perimetral mediante DNS LB.

Grupo perimetral de Skype Empresarial Server consolidado escalado, con equilibrio de carga de hardware

Con este escenario, puede tener alta disponibilidad en la implementación perimetral, lo que le proporciona las ventajas de escalabilidad y compatibilidad con la conmutación por error.

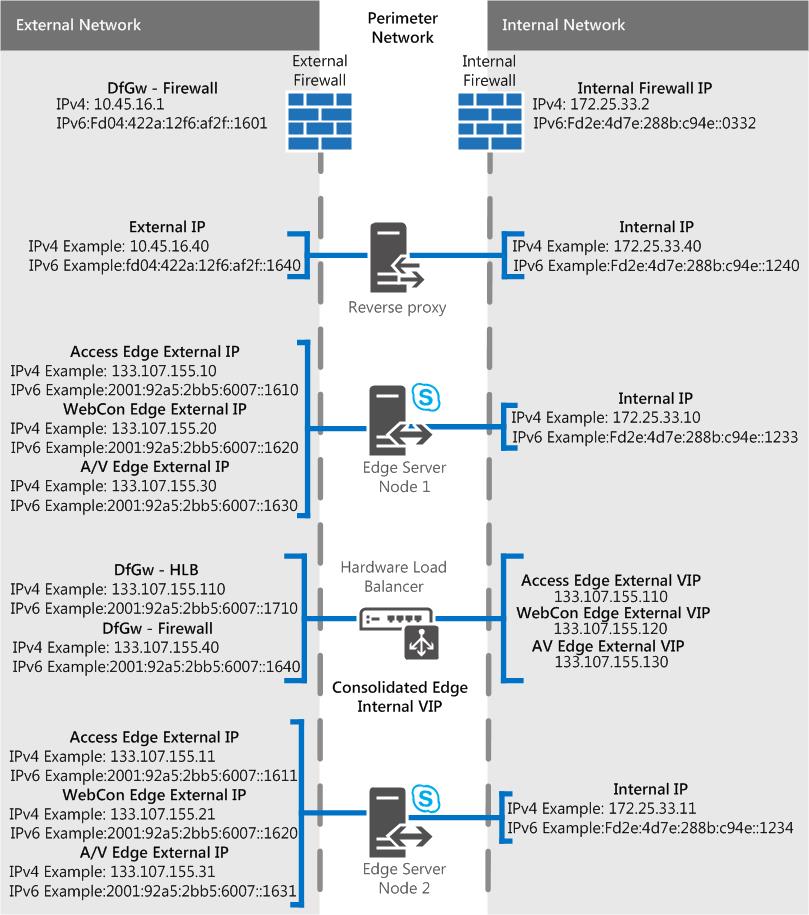

Escenario perimetral para edge consolidado escalado con HLB.
