Introducción al servidor

Esta sección es una introducción a los componentes del servidor.

Vista frontal del chasis

En la ilustración siguiente se muestra el servidor 2U.

Diagrama que muestra el chasis frontal del servidor.

En la tabla siguiente se describen las características del panel frontal.

Puertos, paneles y ranuras Descripción
Panel de control izquierdo Contiene el estado del sistema y el identificador del sistema, el LED de estado y el indicador de sincronización rápida de iDRAC 2 (inalámbrico).
Nota: El indicador de sincronización rápida de iDRAC 2 solo está disponible en determinadas configuraciones.
LED de estado: permite identificar los componentes de hardware con errores. Hay hasta cinco LED de estado y una barra LED que indica el mantenimiento del sistema general (estado del chasis e identificador del sistema).
Sincronización rápida 2 (inalámbrica): indica un sistema habilitado para sincronización rápida. La característica Sincronización rápida es opcional. Esta característica permite la administración del sistema mediante dispositivos móviles. Esta característica agrega el inventario de hardware o firmware y la información de diagnóstico y errores a nivel de sistema que se pueden usar en la resolución de problemas del sistema.
Puerto VGA Permite conectar un dispositivo de visualización al sistema.
Panel de control derecho Contiene el botón de encendido, el puerto USB, el micro puerto iDRAC Direct y el LED de estado directo de iDRAC.

Vista trasera del chasis

En la ilustración siguiente se muestran los componentes del chasis trasero.

Diagrama que muestra el chasis trasero del servidor.

En la tabla siguiente se describen las características del panel posterior.

Puertos, paneles y ranuras Icono Descripción
Unidades de disco duro No disponible Almacenamiento de datos y sistema operativo para los nodos de servidor HLH y SU.
Módulo BOSS No disponible Solución de almacenamiento optimizado para arranque (BOSS), que se usa para instalar el sistema operativo o el hipervisor.
Unidades de alimentación (2) No disponible Estas suministran energía al servidor y se proporcionan conjuntamente para la redundancia.
Puertos USB 3.0 Los puertos USB son compatibles con 9 pines y 3.0. Estos puertos permiten conectar dispositivos USB al sistema.
Puerto VGA Permite conectar un dispositivo de visualización al sistema.
Puerto serie Permite conectar un dispositivo serie al sistema.
Puerto de iDRAC9 Enterprise Permite acceder de forma remota a iDRAC.
Puerto de alimentación de CMA No disponible El puerto de alimentación del Brazo de administración de cables (CMA) le permite conectar el cable indicador de estado al CMA.
Botón de identificación del sistema El botón Identificación del sistema (ID) está disponible en la parte frontal y posterior del servidor. Al presionar el botón, el indicador de identificador y estado del sistema parpadea. También puede usar el botón de ID del sistema para restablecer el iDRAC y acceder al BIOS mediante el modo paso a paso.

Panel de control derecho

En la ilustración siguiente se muestra el panel de control derecho.

Diagrama que muestra el botón de encendido y los puertos USB en el panel de control.

En la tabla siguiente se describen los controles e indicadores del panel derecho.

Elemento Indicador o botón Icono Descripción
1 Botón de encendido Indica si el sistema está activado o desactivado. Presione el botón de encendido para activar o desactivar manualmente el sistema. Nota: Pulse el botón de encendido para apagar correctamente un sistema operativo compatible con ACPI.
2 Puerto USB El puerto USB, compatible con 2.0, es de 4 pines. Este puerto le permite conectar dispositivos USB al sistema.
3 LED de iDRAC Direct No disponible El indicador iDRAC Direct LED se enciende para indicar que el puerto iDRAC Direct está conectado activamente a un dispositivo.
4 Puerto directo de iDRAC El puerto directo de iDRAC es compatible con micro USB 2.0. Este puerto le permite acceder a las características de iDRAC Direct.

Dentro del servidor

En las ilustraciones siguientes se muestran los componentes internos del servidor.

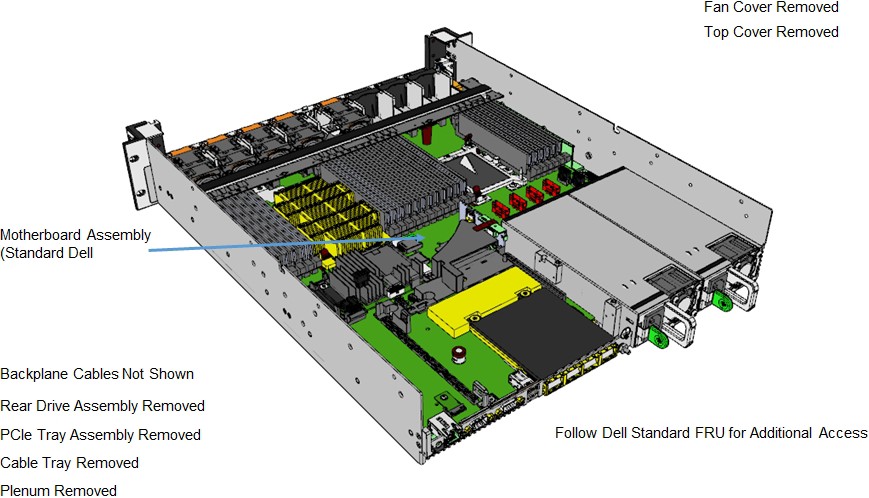

Diagrama que muestra una vista del lado superior de los componentes de servidor interno de R640 HLH.

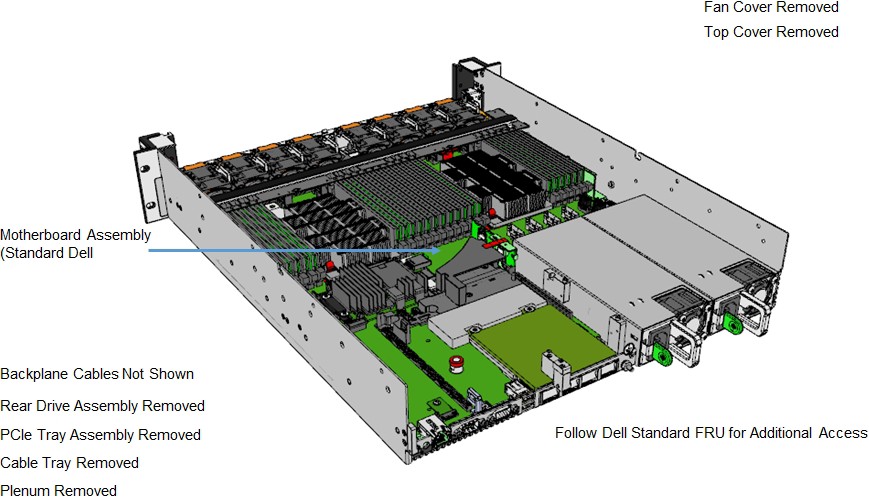

Diagrama que muestra una vista del lado superior de los componentes internos del servidor SU R640.

Placa base

En la ilustración siguiente se muestra el diseño de la placa base.

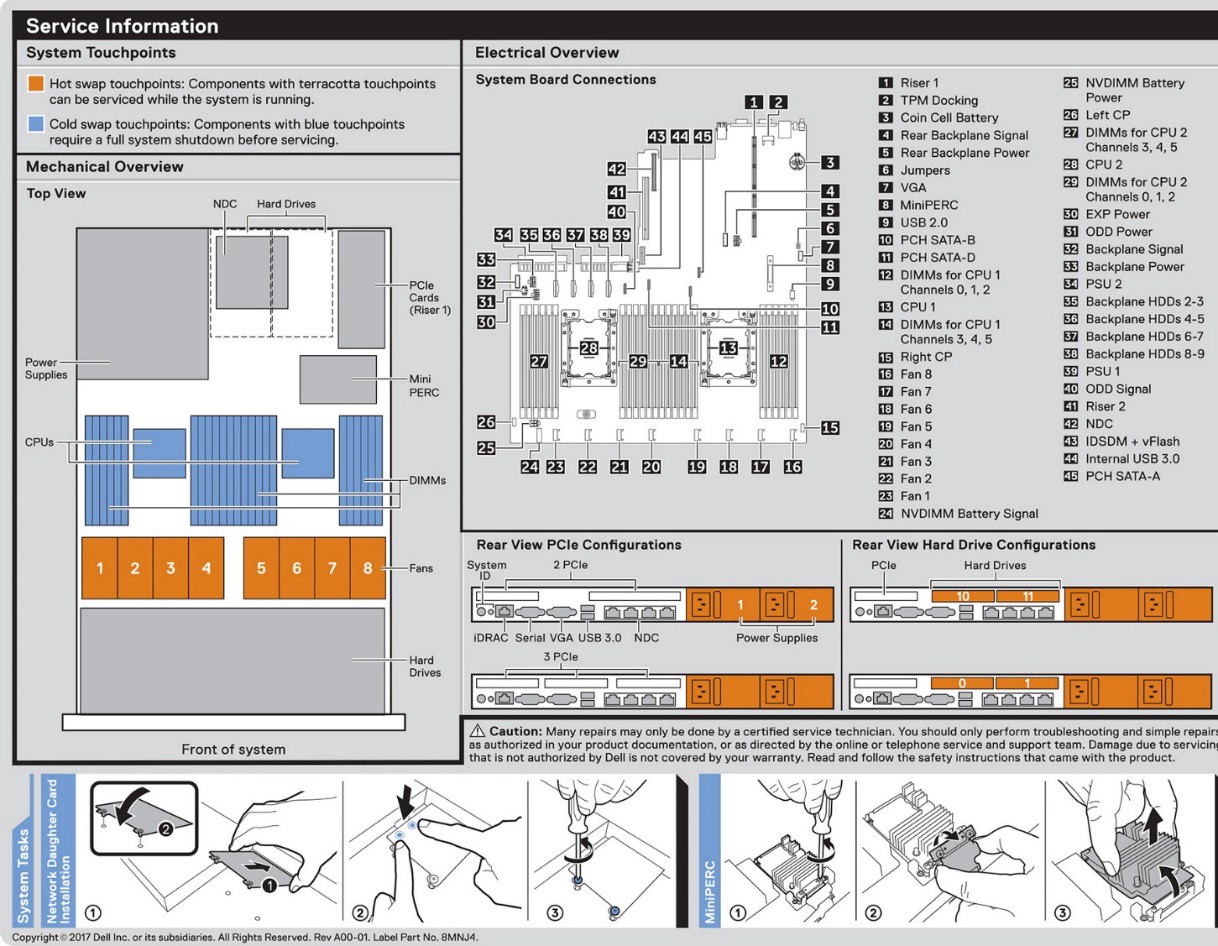

Diagrama que muestra la información del servicio R640 y el diseño de la placa base.

Memoria

En la ilustración siguiente se muestra la información de memoria.

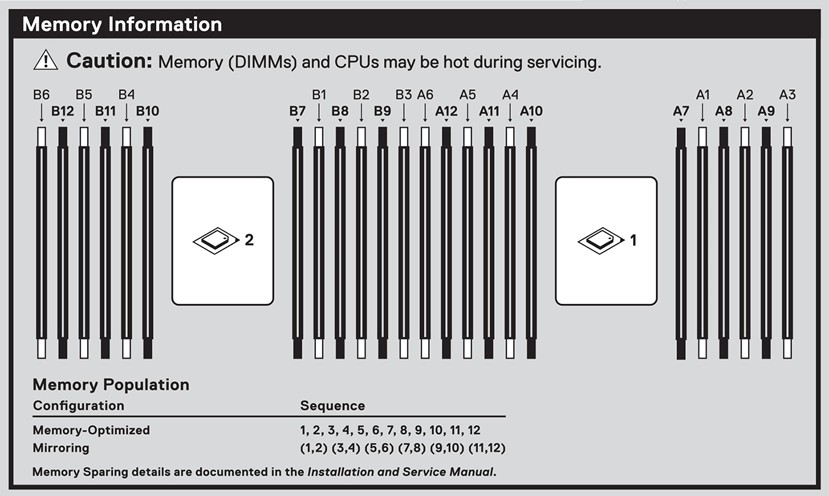

Diagrama que muestra la información de memoria R640.
