Sustitución del calentador

Consulte las secciones siguientes antes de retirar el calentador anterior e instalar el calentador nuevo.

Desempaquetado e inventario del calentador

El calentador resistente de 1 U V2 (el calentador) normalmente se distribuye como un subcomponente preinstalado del sistema del Dispositivo en la nube resistente. Cuando se envía por separado, el calentador se envía en un embalaje comercial estándar con material de empaquetado de protección.

Retire cuidadosamente el calentador de la caja del envío. Cuando se empaqueta en una caja de envío, el calentador tiene instalados todos los componentes principales en el chasis. Normalmente, el calentador es parte de una caja de transporte y está integrado con un grupo completo de dispositivos en una caja de transporte. Conserve la caja del envío y los materiales de empaquetado para cualquier posible necesidad de volver a enviar el calentador en el futuro. Aunque el calentador tiene una construcción sólida, asegúrese de que la unidad esté empaquetada correctamente para su envío.

Realice una comprobación de inventario para asegurarse de que se ha incluido todo. En caso de discrepancia, póngase en contacto con Microsoft.

Planeamiento de la instalación del calentador

Antes de comenzar la instalación, asegúrese de que está familiarizado con los requisitos de configuración de la unidad del calentador. Antes de comenzar la instalación:

1. Prepare la caja de transporte para la instalación del calentador.

2. Compruebe que tiene todos los tornillos y arandelas necesarios para la instalación del calentador:

   • Cuatro tornillos negros 10-32 x 7/8 con cuatro arandelas de separación y cuatro arandelas planas

   • Cuatro tornillos plateados 10-32 x 5/8 con cuatro arandelas de separación y cuatro arandelas planas

3. Asegúrese de que los cables no dificulten la instalación.

Notas sobre la instalación del calentador

El calentador se monta en una caja de transporte capaz de albergar la unidad.

• Retire las tapas de la caja de transporte y cualquier cubierta de envío mientras el calentador está en uso.

• Asegúrese de que haya una distancia mínima de seis pulgadas (15,24 cm) en la parte delantera y trasera del calentador para mantener el flujo de aire correcto alrededor de la unidad.

• Monte el calentador en el bastidor de la caja de transporte.

• Monte el calentador en el bastidor de 19 pulgadas de la caja de transporte. Utilice dos o más personas para sujetar el peso de la unidad durante el proceso de montaje.

• Instale cualquier otro componente necesario, como cámaras, cables o soportes.

Nota:

Asegúrese de que la toma del enchufe está instalada cerca del equipo y es fácilmente accesible.

Retirada del calentador

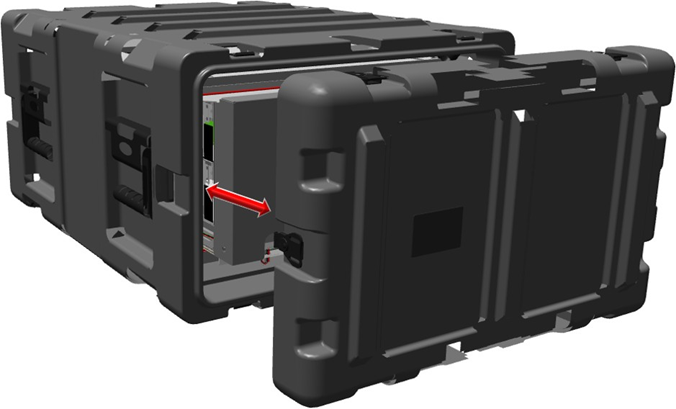

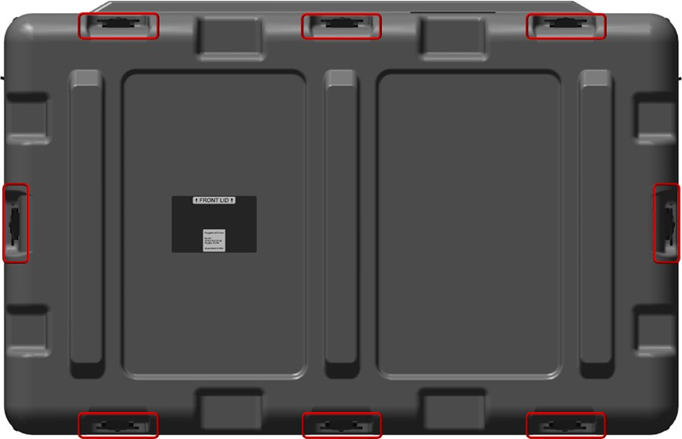

1. En la cubierta del pod delantero, gire los ocho pestillos de cubierta en sentido contrario a las agujas del reloj para liberar la cubierta del pod. Mantenga presionada la cubierta mientras libera los ocho pestillos.



2. Retire la cubierta del pod.

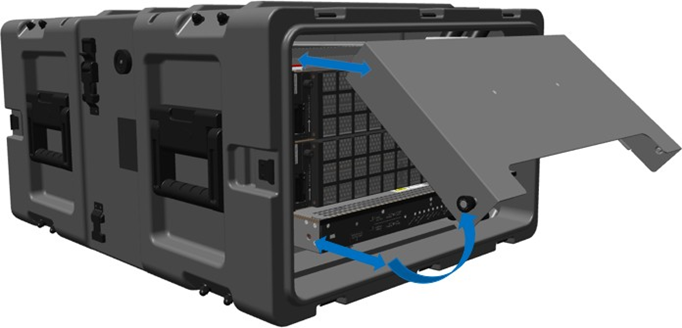

3. Repita los pasos 1 y 2 para retirar la cubierta del pod trasero. Ahora puede acceder a los componentes que hay dentro de los pods.

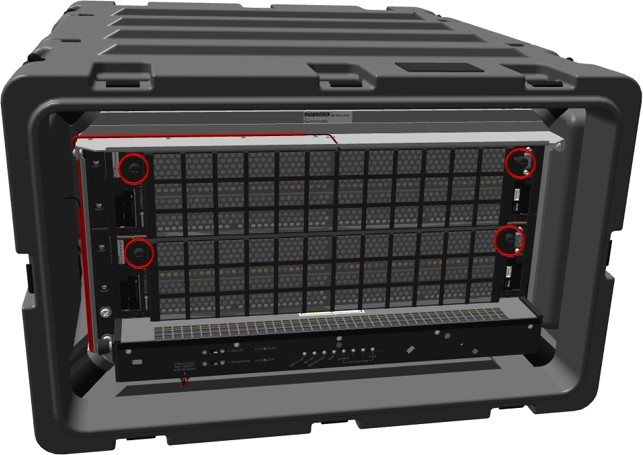

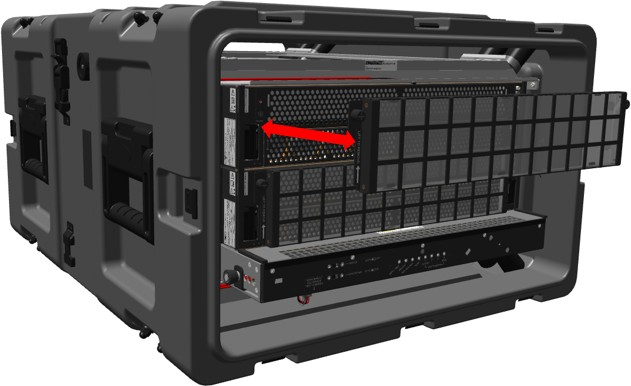

4. Afloje completamente los tornillos y, a continuación, extraiga el ensamblaje del filtro del servidor, tal y como se muestra en las siguientes figuras.

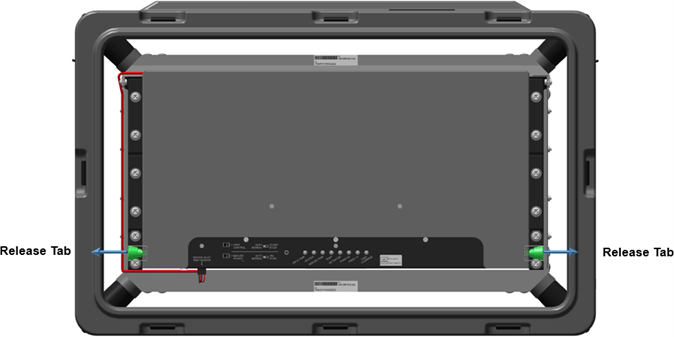

5. Tire de las pestañas de liberación hacia fuera del calentador resistente de 1 U (V2) hasta que se libere la cubierta y, a continuación, mueva la cubierta hacia afuera desde el bastidor del chasis del pod.



6. Cuando la sección inferior de la cámara despeje la base, tire hacia afuera hasta aproximadamente unos 40 grados. El ángulo le permite desplazar la parte superior de la cámara hacia el servidor o los conmutadores y, a continuación, hacia arriba y hacia fuera antes de extraer la cámara del pod.



7. En la parte frontal de la caja, retire el cierre zip de la parte inferior del calentador resistente de 1 U (V2). Si es necesario, use la herramienta de corte de diagonal.



8. Apriete la pestaña frontal de microconector con el pulgar y el dedo índice y tire hacia abajo hasta que se libere la conexión de la parte inferior del calentador. Retire el cable de la trayectoria del calentador.

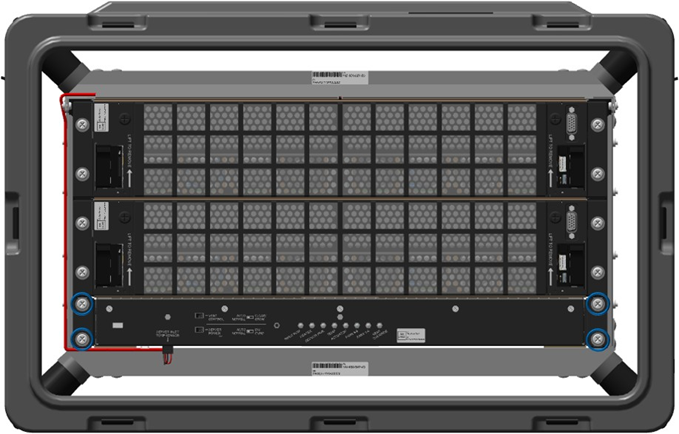

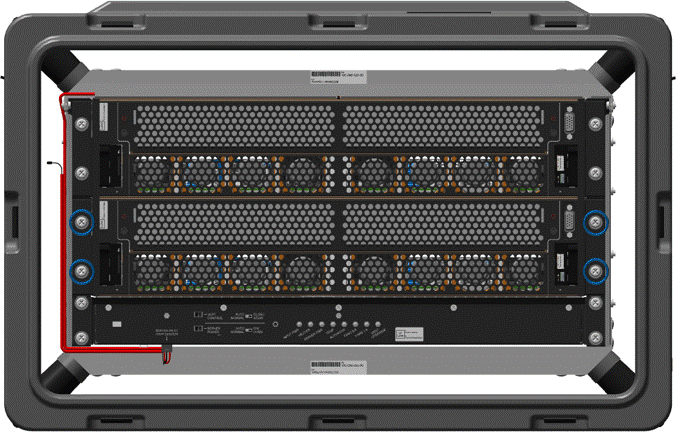

9. En la parte delantera de la caja, quite los cuatro tornillos 10-32, las arandelas de bloqueo y las arandelas planas del servidor de administración o el servidor del nodo de la unidad de escalado inferior.





10. En la parte delantera de la caja, quite los cuatro tornillos 10-32, las arandelas de bloqueo y las arandelas planas del calentador.





11. Desenrede los cables Ethernet de la cámara posterior y, a continuación, quite todos los cables conectados al servidor de administración o al servidor del nodo de la unidad de escalado inferior.

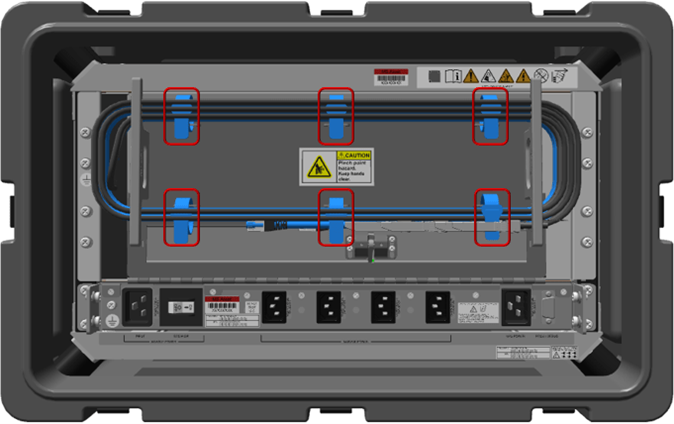

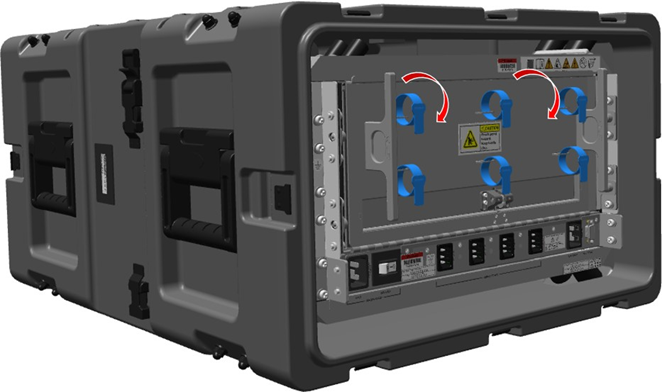

12. En la parte posterior de la caja, afloje las seis correas velcro y extraiga los cables del velcro.



13. En la parte posterior de la caja, después de aflojar el velcro, quite los cables de alrededor de los soportes de fijación de los cables.

14. Deje que todos los cables cuelguen hacia el exterior de la cámara. Los cables que cuelgan no se muestran en la ilustración siguiente.

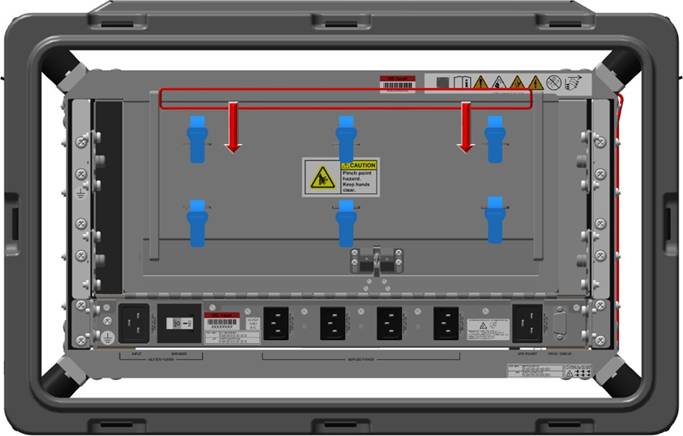

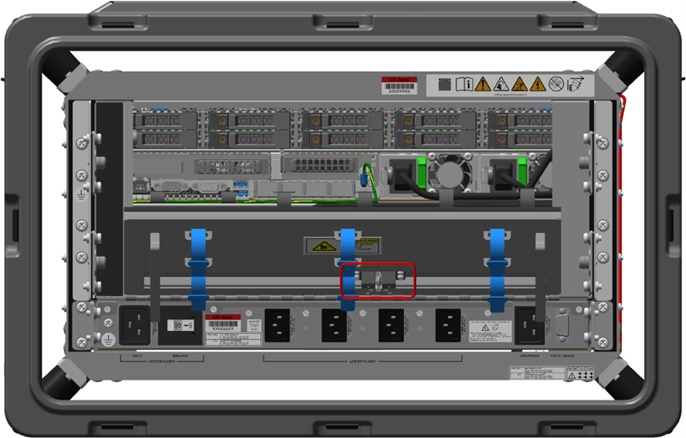

15. En la parte posterior de la caja, tire rápidamente hacia abajo de la puerta de la cámara con el labio superior de la puerta de la cámara. La puerta de la cámara debería desconectarse del enganche, lo que permite que la puerta cuelgue libremente.

16. Tire de la cámara hacia abajo si el enganche todavía está conectado.

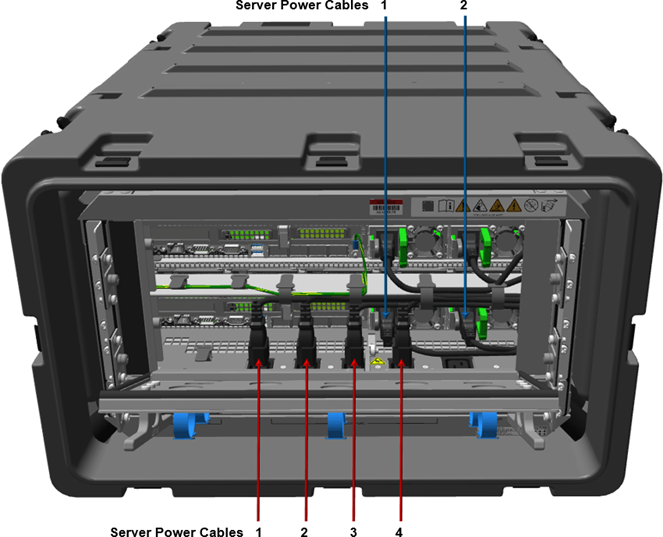

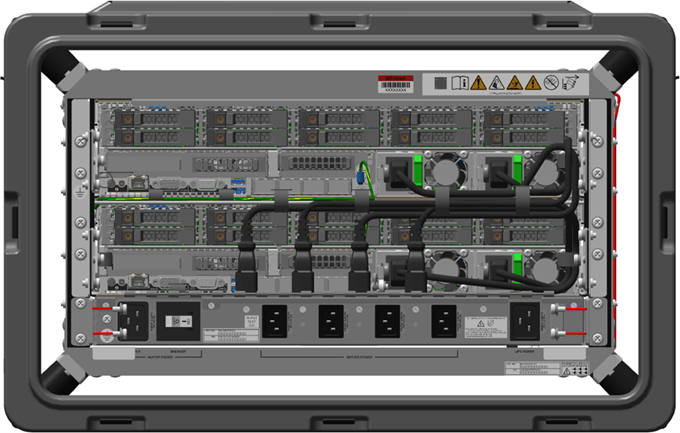

17. En la parte posterior de la caja, desconecte los cables de alimentación del servidor del calentador resistente de 1 U (V2) y deje que cuelguen libremente.



18. Desconecte los cables de alimentación del servidor y deje que cuelguen libremente.

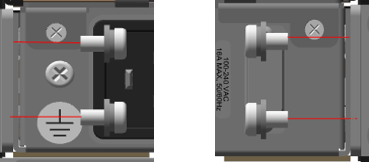

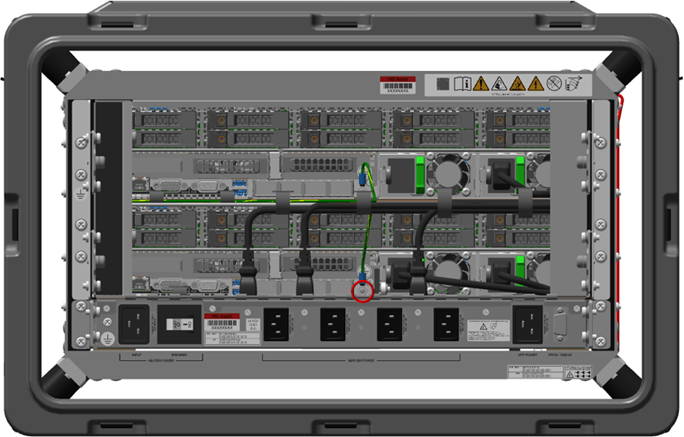

19. En la parte posterior de la caja, retire el cable de tierra del servidor inferior.

20. Coloque una cubierta o espuma con seguridad electrostática en la ventilación del calentador.

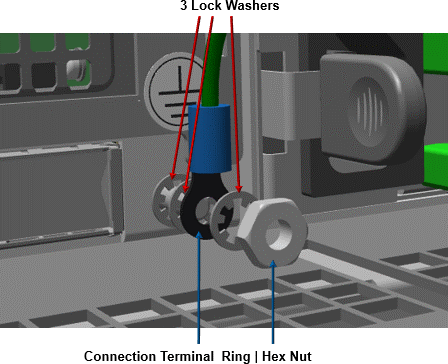

21. En el siguiente orden, retire del servidor:

    1. tuerca hexagonal

    2. arandela

    3. anillo del terminal de conexión

    4. dos arandelas





22. Vuelva a colocar la tuerca hexagonal y las arandelas en el poste de tierra o en una ubicación segura para la reinstalación.

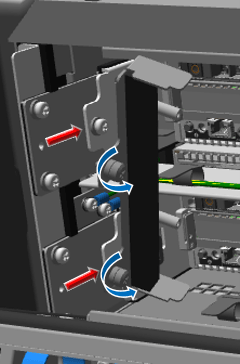

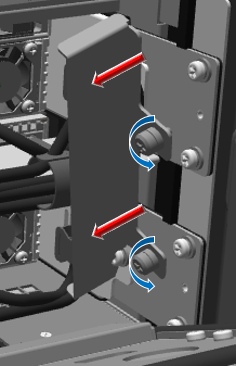

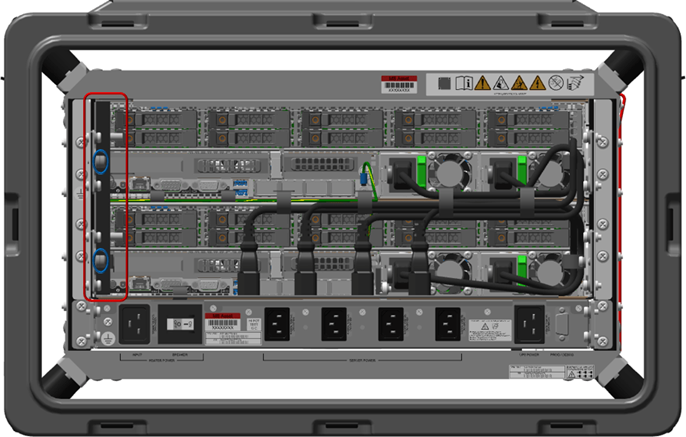

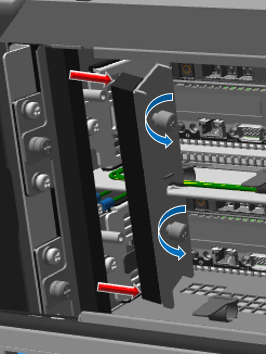

23. En la parte posterior de la caja, afloje completamente los dos tornillos cautivos que sujetan el soporte de relleno de la derecha.





24. Tire del soporte de relleno de la derecha hacia el centro de la caja para retirarlo.

25. En la parte posterior de la caja, afloje completamente los dos tornillos cautivos que sujetan el soporte del espacio para cableado de la izquierda.





26. Tire del soporte del espacio para cableado de la izquierda hacia el centro de la caja para retirarlo.

27. Coloque los soportes en una ubicación segura para la reinstalación.

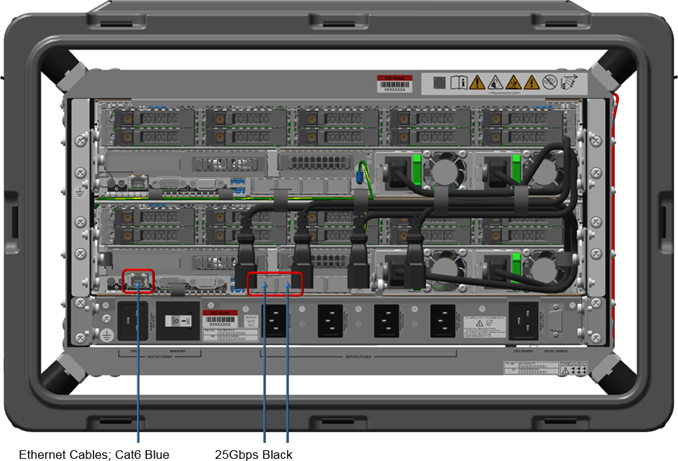

28. En la parte posterior de la caja, retire el cable azul Categoría 6 y los dos cables Ethernet negros de 25 Gbps del servidor de administración o del servidor del nodo de la unidad de escalado inferior.



29. Coloque los cables en una ubicación segura para la reinstalación.

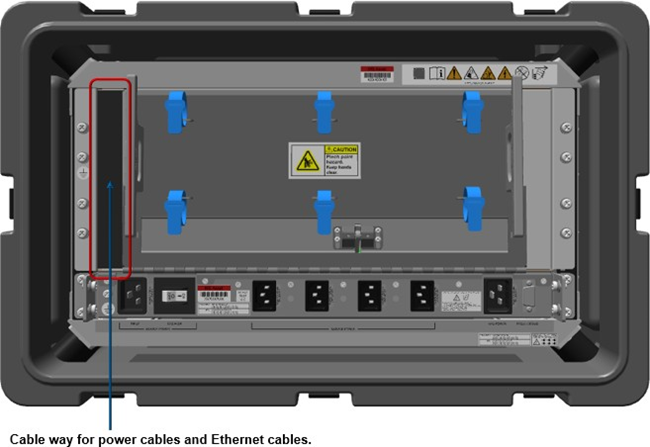

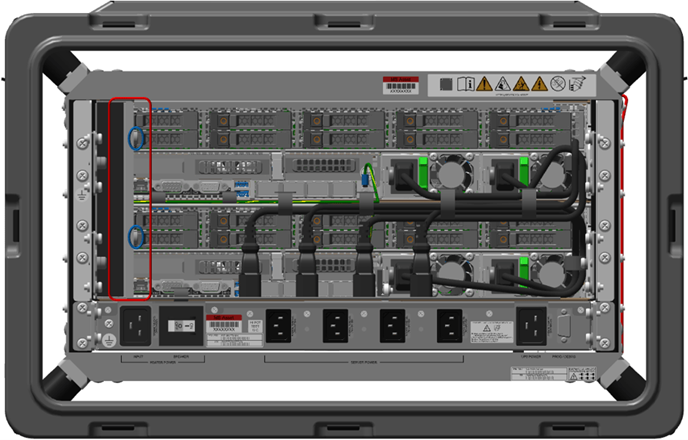

30. En la parte posterior de la caja, afloje completamente los dos tornillos cautivos que sujetan el soporte del espacio para cableado interior de la izquierda.





31. Tire del soporte del espacio para cableado interior de la izquierda hacia el centro de la caja para retirarlo.

32. En la parte posterior de la caja, desatornille los seis tornillos de las bisagras de la parte superior del calentador, dejando la puerta y la bisagra ancladas como una unidad.



33. Coloque el soporte y los tornillos en una ubicación segura para la reinstalación.

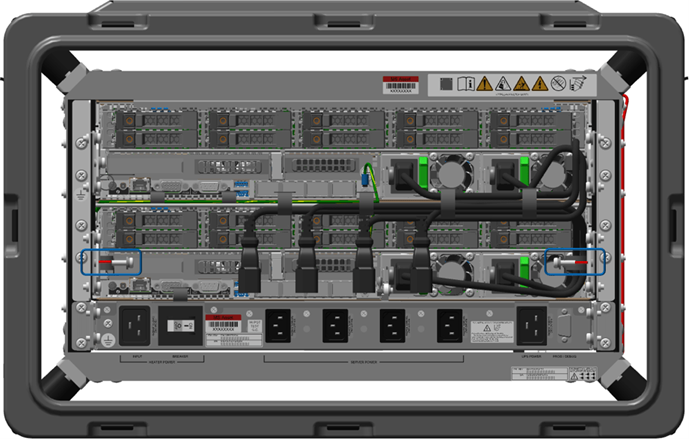

34. En la parte posterior del pod, retire los dos tornillos 10-32 del raíl, las arandelas de bloqueo y las arandelas planas que unen el raíl del servidor al bastidor del pod.





35. En la parte posterior del pod, retire los cuatro tornillos 10-32, las arandelas de bloqueo y las arandelas planas que unen el calentador al bastidor del pod.





36. Asegúrese de que todos los cables están desconectados y cuelgan libremente.

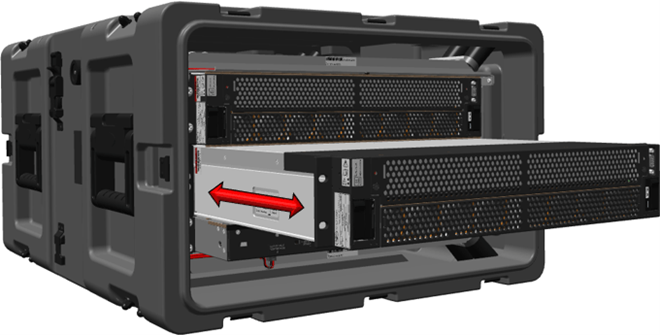

37. En la parte frontal del pod, deslice el servidor con cuidado hacia afuera. Sostenga el centro del servidor para tener una distribución uniforme del peso mientras se mueve hacia afuera.



38. Coloque el servidor en una ubicación con seguridad electrostática.

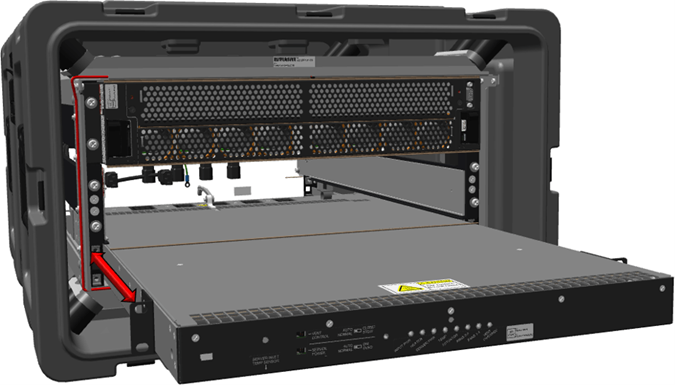

39. En la parte frontal del pod, tire del calentador desde la parte inferior del bastidor. Sostenga el centro del calentador para tener una distribución uniforme del peso mientras se mueve hacia afuera.



Instalación del calentador

Advertencia

Peligro de descarga eléctrica.

Nota:

Al instalar hardware en la parte delantera o posterior del servidor, coloque una cubierta de descarga electrostática en la ventilación del calentador para evitar que un objeto externo dañe el calentador.

Advertencia

Tenga cuidado al levantar el pod para evitar daños en el equipo y daños personales. Para obtener los mejores resultados, use dos personas para la elevación o un equipo de elevación para reducir el riesgo de daño personal, en los componentes o en el pod.

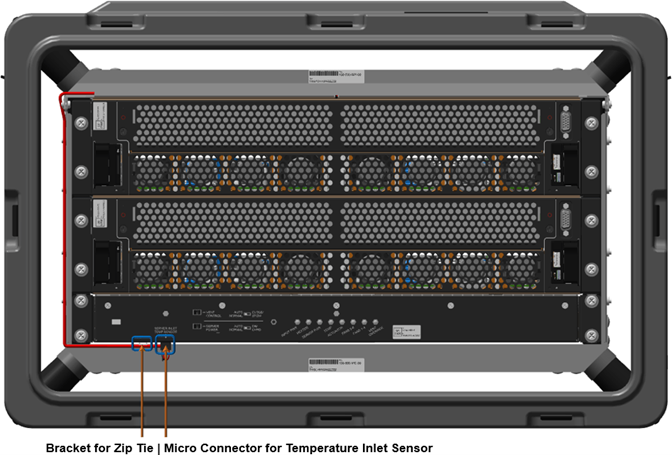

1. En la parte frontal del pod, deslice un nuevo cierre zip a través del bucle en la parte inferior del calentador resistente de 1 U (V2), pero no fije el cierre.



2. En la parte frontal del pod, inserte el calentador resistente de 1 U (V2); para ello, deslícelo desde el frente hacia la parte posterior. Asegúrese de que el cierre zip no se caiga.

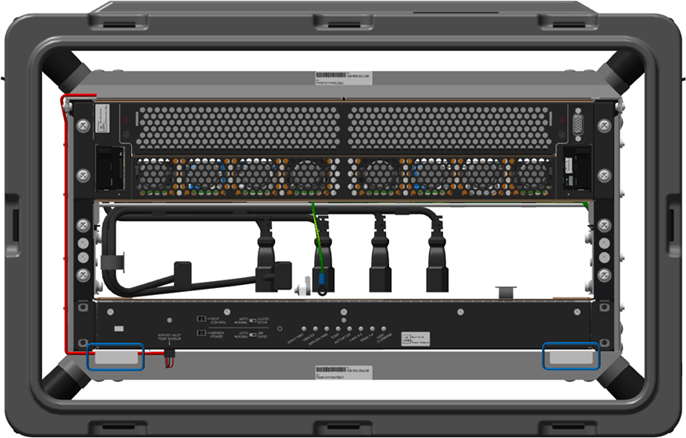

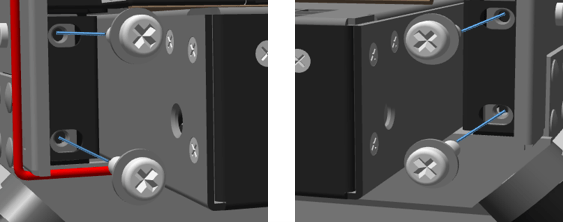

3. En la parte frontal del pod, instale los dos tacos de 0,064 pulgadas entre el bastidor y el calentador resistente de 1 U (V2).

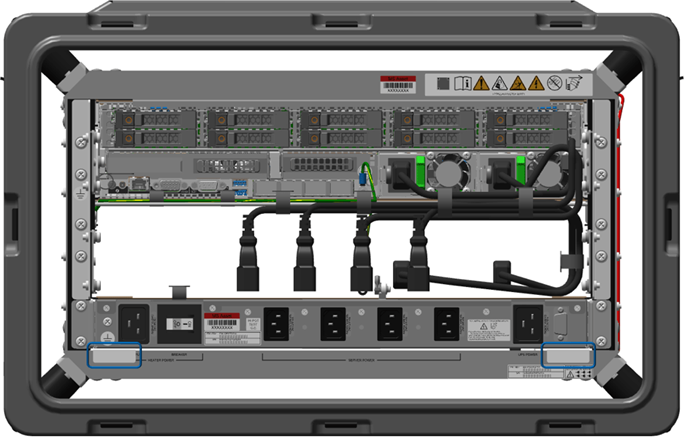

4. En la parte trasera del pod, instale los dos tacos de 0,064 pulgadas entre el bastidor y el calentador resistente de 1 U (V2).



5. En la parte frontal del pod, vuelva a conectar los cuatro tornillos 10-32, las arandelas de bloqueo y las arandelas planas. Aplique imprimación y sellador de baja fuerza a las roscas y apriete los tornillos a 27 libras por pulgada.



6. En la parte frontal del pod, instale el servidor de administración o el servidor del nodo de la unidad de escalado inferior; para ello, deslícelo desde el frente hacia la parte posterior. Asegúrese de que no haya cables sueltos en el camino del servidor.

7. En la parte frontal del pod, vuelva a conectar los cuatro tornillos 10-32, las arandelas de bloqueo y las arandelas planas. Aplique imprimación y sellador de baja fuerza a las roscas y apriete los tornillos a 27 libras por pulgada.

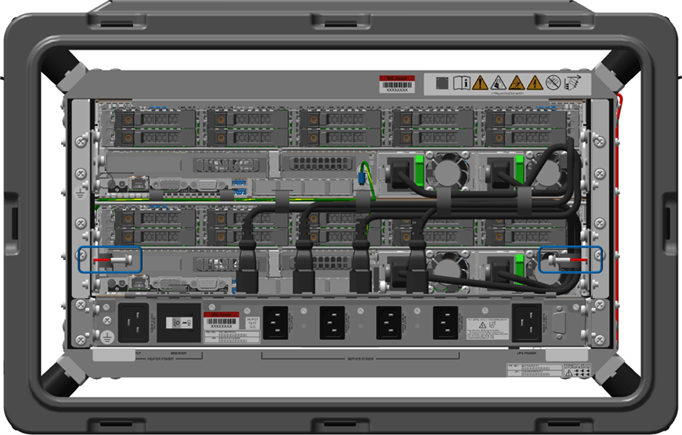

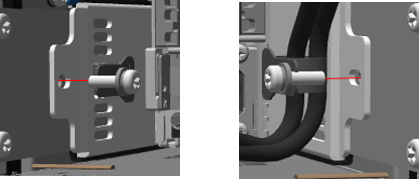

8. En la parte posterior del pod, vuelva a conectar los dos tornillos 10-32 de montaje posterior del servidor, las arandelas de bloqueo y las arandelas planas. Aplique imprimación y sellador de baja fuerza a las roscas y apriete los tornillos a 27 libras por pulgada.

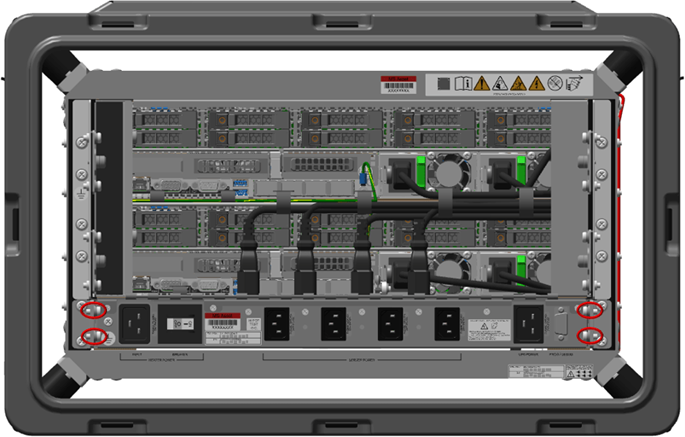

9. En la parte posterior del pod, instale los cuatro tornillos 10-32 de montaje posterior del calentador resistente de 1 U (V2), las arandelas de bloqueo y las arandelas planas. Aplique imprimación y sellador de baja fuerza a las roscas y apriete los tornillos a 27 libras por pulgada.



10. En la parte posterior del pod, retire los dos tacos que se encuentran debajo del calentador resistente de 1 U (V2) y colóquelos en el kit del calentador para su uso futuro.

11. En la parte trasera del pod, retire los dos tacos que se encuentran debajo del calentador resistente de 1 U (V2) y colóquelos en el kit del calentador para su uso futuro.

12. En la parte posterior del pod, instale los seis tornillos 4-40 que conectan la bisagra de la cámara al calentador resistente de 1 U (V2). Aplique imprimación y sellador de baja fuerza a las roscas y apriete los tornillos a 4,5 libras por pulgada.

    Nota:

    Coloque una bolsa de descarga electrostática (ESD) o una espuma ESD en la ventilación del calentador resistente de 1 U (V2) para evitar que un objeto externo dañe el calentador.

13. En la parte posterior del pod, instale el soporte del espacio para cableado interior de la izquierda. Mientras presiona el soporte hacia dentro y hacia el bastidor, apriete completamente los tornillos cautivos 6-32 y, a continuación, apriete los tornillos a 9 libras por pulgada.

14. En la parte posterior de la caja, instale el cable azul Categoría 6 y los dos cables Ethernet negros de 25 Gbps en el servidor de administración o el servidor del nodo de la unidad de escalado inferior.

15. En la parte posterior del pod, instale el soporte del espacio para cableado de la izquierda en su ubicación original. Alinee de nuevo todos los cables hacia su posición con cuidado mientras presiona el soporte hacia dentro y hacia el bastidor.

16. Apriete totalmente los dos tornillos cautivos 6-32 y, a continuación, apriete los tornillos a 9 libras por pulgada.

17. En la parte posterior del pod, instale el soporte de relleno de la derecha en su ubicación original mientras presiona el soporte hacia dentro y hacia el bastidor. Apriete totalmente los dos tornillos cautivos 6-32 y, a continuación, apriete los tornillos a 9 libras por pulgada.

18. En la parte posterior del pod, instale el servidor de administración o el servidor del nodo de la unidad de escalado inferior en este orden:

    1. dos arandelas

    2. anillo del terminal de conexión

    3. arandela

    4. tuerca hexagonal

19. Apriete la tuerca a 16 libras por pulgada.

20. En la parte posterior del pod, vuelva a conectar los dos cables de alimentación del servidor y, a continuación, los cuatro cables de alimentación del calentador resistente de 1 U (V2) en sus ubicaciones originales.

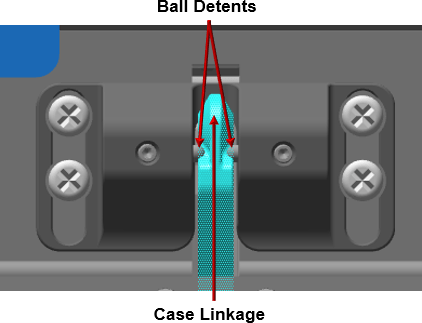

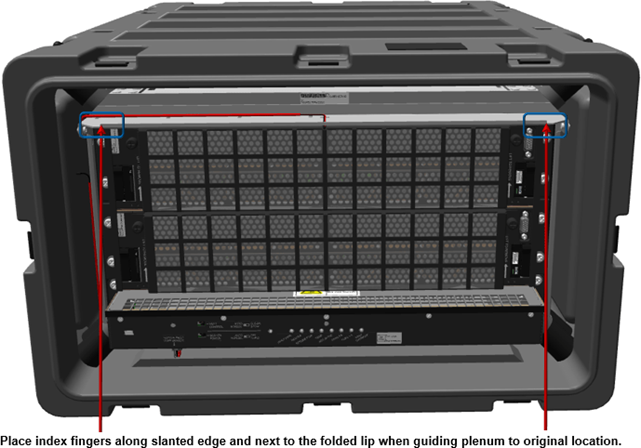

21. En la parte posterior del pod, el enganche debe estar hacia arriba y detrás de las retenciones de bola; de no ser así, mueva el brazo del enganche hasta la posición requerida.

    Sostenga de forma estable la puerta de la cámara mientras ajusta el brazo detrás de las retenciones de bola.

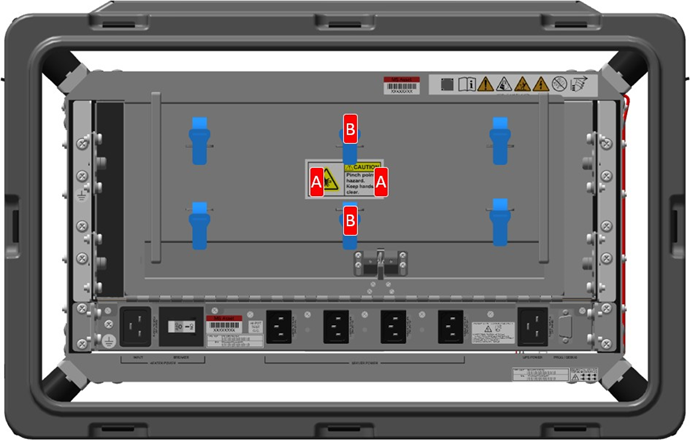

22. En la parte posterior del pod, presione la ubicación A o B con ambos pulgares (presione simultáneamente tanto a la izquierda como a la derecha o arriba y abajo) hasta que se escuche un clic audible del enganche contra la cámara.



23. En la parte posterior del pod, enrolle los seis cables Ethernet (dos cables azules de Categoría 6 y cuatro cables negros de 25 Gbps) alrededor de los soportes de almacenamiento de cables y apriete las seis correas velcro alrededor de los cables.

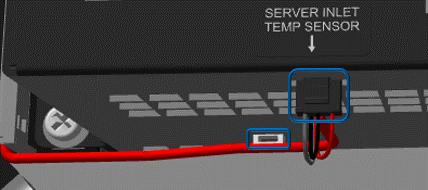

24. En la parte delantera del pod, instale el microconector en el sensor de temperatura de entrada del servidor. Debe oír un clic audible.

25. En la parte frontal del pod, enrute el cable debajo del bucle, ajuste el cierre zip alrededor del cable y fíjelo. Recorte el exceso del cierre zip.



26. En la parte frontal del pod, instale la cámara delantera, manteniendo la cámara aproximadamente en un ángulo de 40 grados (mínimo), al mismo tiempo que coloca los dos dedos índice en la sección plana del ángulo frontal. Guíe el metal plegado de la cámara en el metal plegado del bastidor del chasis.



27. Cuando esté correctamente alineado, use las pestañas de liberación para colocar la cámara en su posición.

28. Presione y gire las pestañas de liberación para que se enganchen en sus ubicaciones originales y queden bloqueadas en su posición.

29. En la parte trasera y delantera del pod, coloque las cubiertas del pod de nuevo en sus ubicaciones originales y, a continuación, conecte los pestillos y gírelos en el sentido de las agujas del reloj para sujetarlos al pod.

30. Mantenga presionada la cubierta mientras conecta los ocho pestillos.
