Composición de imágenes de estante (versión preliminar)

  • Artículo

Parte del flujo de trabajo de reconocimiento de productos implica corregir y modificar las imágenes de entrada para que el servicio pueda funcionar correctamente.

En esta guía se muestra cómo usar la API de Stitching para combinar varias imágenes del mismo estante físico: esto le proporciona una imagen compuesta de todo el estante comercial, incluso si solo se ve parcialmente desde varias cámaras diferentes.

En esta guía también se muestra cómo usar la API de Rectification para corregir la distorsión de perspectiva al unir diferentes imágenes.

Requisitos previos

  • Una suscripción a Azure: cree una cuenta gratuita.
  • Una vez que tenga la suscripción de Azure, cree un recurso de Vision en Azure Portal. Se debe implementar en la región Este de EE. UU u Oeste de EE. UU. 2. Tras su implementación, seleccione Ir al recurso.
    • Necesita la clave y el punto de conexión del recurso que cree para conectar la aplicación al servicio Visión de Azure AI. En una sección posterior de este mismo inicio rápido pegará la clave y el punto de conexión en el código siguiente.
  • Un recurso de Azure Storage con un contenedor de Blob Storage. Cree uno
  • cURL instalado. O bien, puede usar otra plataforma REST, como Swagger o la extensión de cliente REST para VS Code.
  • Un conjunto de fotos en el que se muestran partes adyacentes del mismo estante. Se recomienda una superposición del 50 % entre imágenes. Puede descargar y usar las imágenes de ejemplo "sin unir" de GitHub.

Uso de Stitching API

Stitching API combina varias imágenes del mismo estante físico.

Three photos of shelves, next to their combined composite photo.

Nota:

Las marcas que se muestran en las imágenes no están afiliadas a Microsoft y no indican ninguna forma de aprobación de Microsoft ni de productos de Microsoft por parte de los propietarios de la marca, o bien una aprobación de los propietarios de la marca o sus productos por parte de Microsoft.

Para ejecutar la operación de unión de imágenes en un conjunto de imágenes, siga estos pasos:

  1. Cargue al contenedor de Blob Storage las imágenes que quiera unir y obtenga la dirección URL absoluta de cada una. Puede unir hasta 10 imágenes a la vez.

  2. Copie el comando curl siguiente en un editor de texto.

    curl.exe -H "Ocp-Apim-Subscription-Key: <subscriptionKey>" -H "Content-Type: application/json" "https://<endpoint>/computervision/imagecomposition:stitch?api-version=2023-04-01-preview" --output <your_filename> -d "{
    'images': [
        '<your_url_string_>',
        '<your_url_string_2>',
        ...
    ]
}"

  3. Realice los siguientes cambios en el comando donde sea necesario:

    1. Reemplace el valor de <subscriptionKey> por la clave del recurso de Vision.
    2. Reemplace el valor de <endpoint> por el punto de conexión del recurso de Vision. Por ejemplo: https://YourResourceName.cognitiveservices.azure.com.
    3. Reemplace el contenido de <your_url_string> por las direcciones URL de blob de las imágenes. Las imágenes se deben ordenar de izquierda a derecha y de arriba abajo, según los espacios físicos que muestran.
    4. Reemplace <your_filename> por el nombre y la extensión del archivo donde quiera obtener el resultado (por ejemplo, download.jpg).

  4. Abra una ventana de símbolo del sistema.

  5. Pegue el comando curl editado del editor de texto en la ventana del símbolo del sistema y después ejecute el comando.

Examen de la respuesta de la unión

La API devuelve una respuesta 200 y el nuevo archivo se descarga en la ubicación especificada.

Uso de Rectification API

Después de completar la operación de unión, se recomienda realizar la operación de rectificación para obtener resultados de análisis óptimos.

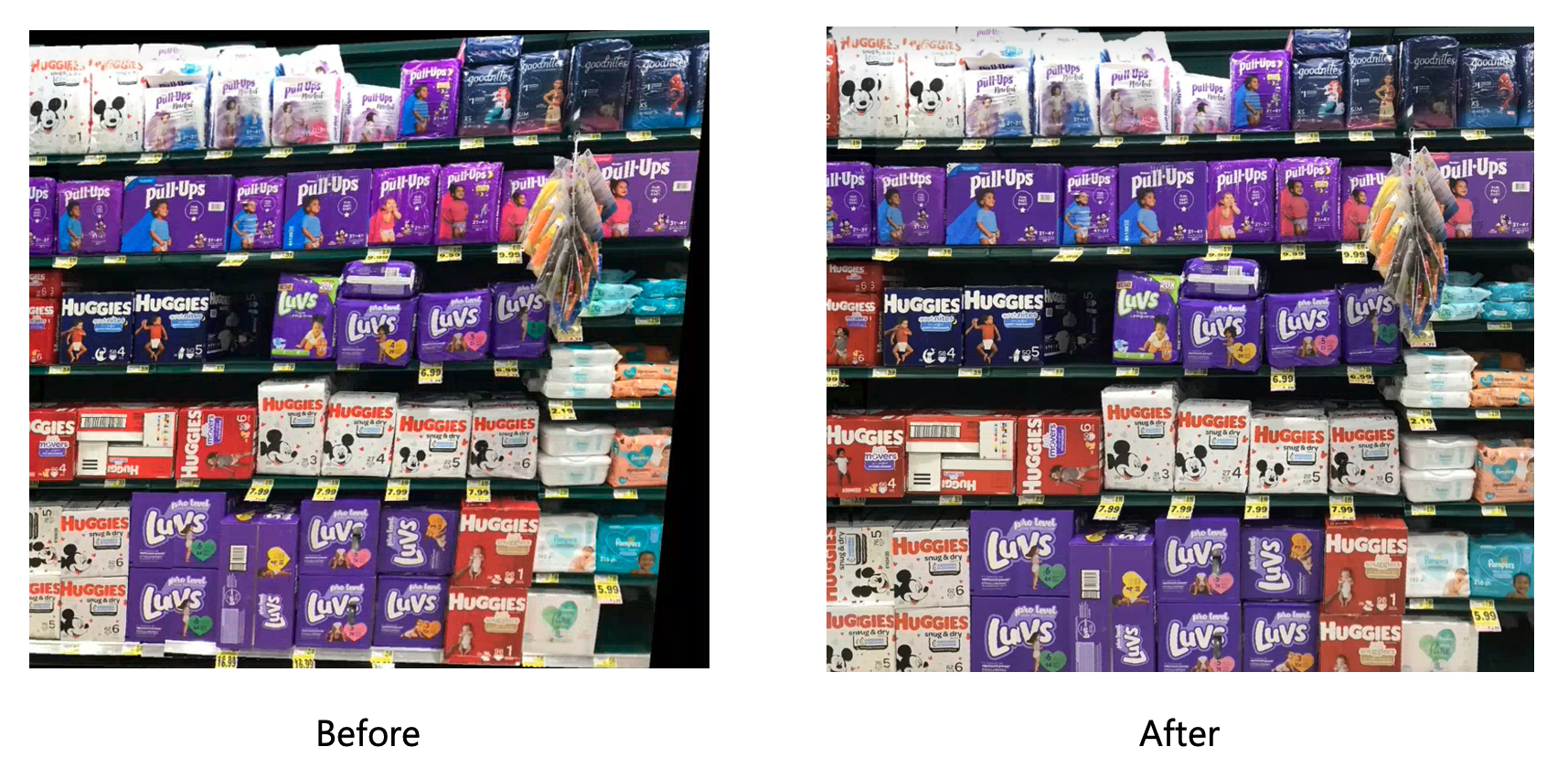

Photos of a retail shelf, before and after the rectify operation.

Nota:

Las marcas que se muestran en las imágenes no están afiliadas a Microsoft y no indican ninguna forma de aprobación de Microsoft ni de productos de Microsoft por parte de los propietarios de la marca, o bien una aprobación de los propietarios de la marca o sus productos por parte de Microsoft.

Para corregir la distorsión de perspectiva en la imagen compuesta, siga estos pasos:

  1. Cargue la imagen que quiera rectificar en el contenedor de Blob Storage y obtenga la dirección URL absoluta.

  2. Copie el comando curl siguiente en un editor de texto.

    curl.exe -H "Ocp-Apim-Subscription-Key: <subscriptionKey>" -H "Content-Type: application/json" "https://<endpoint>/computervision/imagecomposition:rectify?api-version=2023-04-01-preview" --output <your_filename> -d "{
  'url': '<your_url_string>',
  'controlPoints': {
    'topLeft': {
      'x': 0.1,
      'y': 0.1
    },
    'topRight': {
      'x': 0.2,
      'y': 0.2
    },
    'bottomLeft': {
      'x': 0.3,
      'y': 0.3
    },
    'bottomRight': {
      'x': 0.4,
      'y': 0.4
    }
  }
}"

  3. Realice los siguientes cambios en el comando donde sea necesario:

    1. Reemplace el valor de <subscriptionKey> por la clave del recurso de Vision.

    2. Reemplace el valor de <endpoint> por el punto de conexión del recurso de Vision. Por ejemplo: https://YourResourceName.cognitiveservices.azure.com.

    3. Reemplace por <your_url_string> la dirección URL del almacenamiento de blobs de la imagen.

    4. Reemplace las cuatro coordenadas de punto de control en el cuerpo de la solicitud. X es la coordenada horizontal e Y es la vertical. Las coordenadas se normalizan, por lo que 0,5,0,5 indica el centro de la imagen y 1,1 indica la esquina inferior derecha, por ejemplo. Establezca las coordenadas para definir las cuatro esquinas del estante como aparece en la imagen.

      Photo of a shelf with its four corners outlined.

      Nota:

      Las marcas que se muestran en las imágenes no están afiliadas a Microsoft y no indican ninguna forma de aprobación de Microsoft ni de productos de Microsoft por parte de los propietarios de la marca, o bien una aprobación de los propietarios de la marca o sus productos por parte de Microsoft.

    5. Reemplace <your_filename> por el nombre y la extensión del archivo donde quiera obtener el resultado (por ejemplo, download.jpg).

  4. Abra una ventana de símbolo del sistema.

  5. Pegue el comando curl editado del editor de texto en la ventana del símbolo del sistema y después ejecute el comando.

Examen de la respuesta de rectificación

La API devuelve una respuesta 200 y el nuevo archivo se descarga en la ubicación especificada.

Siguientes pasos

En esta guía, ha aprendido a preparar fotos de estantes para su análisis. A continuación, llame a Product Understanding API para obtener resultados de análisis.

Análisis de la imagen de un estante
