Métricas para Application Gateway
Application Gateway publica puntos de datos en Azure Monitor en relación con el rendimiento de las instancias de Application Gateway y back-end. Estos puntos de datos se denominan métricas y son valores numéricos en un conjunto ordenado de datos de serie temporal. Las métricas describen algún aspecto de la puerta de enlace de aplicaciones en un momento dado. Si hay solicitudes que fluyen a través de Application Gateway, mide y envía sus métricas en intervalos de 60 segundos. Si no hay ninguna solicitud que fluya a través de Application Gateway o no tiene datos para una métrica, no se notifica la métrica. Para obtener más información, vea Información general sobre las métricas en Microsoft Azure.
Métricas compatibles con la SKU de Application Gateway V2
Nota:
Para obtener información relacionada con el proxy TLS/TCP, visite la referencia de datos.
Métricas de tiempo
Application Gateway proporciona varias métricas de temporización integradas relacionadas con la solicitud y la respuesta, que se miden en milisegundos.
Nota:
Si hay más de un agente de escucha en Application Gateway, filtre siempre por la dimensión Agente de escucha al comparar las diferentes métricas de latencia para obtener una inferencia significativa.
Tiempo de conexión de back-end
Tipo de agregación: promedio/máx.
Tiempo empleado en establecer una conexión con la aplicación de back-end.
Esto incluye la latencia de red, así como el tiempo que tarda la pila TCP del servidor back-end en establecer nuevas conexiones. En el caso de TLS, incluye también el tiempo empleado en el protocolo de enlace.
Tiempo de respuesta del primer byte de back-end
Tipo de agregación: promedio/máx.
Intervalo de tiempo entre el inicio del establecimiento de una conexión con el servidor back-end y la recepción del primer byte del encabezado de la respuesta.
Se aproxima a la suma de Tiempo de conexión de back-end, el tiempo que tarda la solicitud en alcanzar el back-end desde Application Gateway, el tiempo que tarda la aplicación de back-end en responder (el tiempo que el servidor tardó en generar contenido, y posiblemente capturar las consultas de la base de datos) y el tiempo que tarda el primer byte de la respuesta en llegar a Application Gateway desde el back-end.
Tiempo de respuesta del último byte de back-end
Tipo de agregación: promedio/máx.
Intervalo de tiempo entre el inicio del establecimiento de una conexión con el servidor back-end y la recepción del último byte del cuerpo de la respuesta.
Se aproxima a la suma de Tiempo de respuesta del primer byte de back-end y el tiempo de transferencia de datos (este número puede variar en gran medida según el tamaño de los objetos solicitados y la latencia de la red del servidor).
Tiempo total de Application Gateway
Tipo de agregación: promedio/máx.
Esta métrica captura el tiempo promedio o máximo necesario para recibir una solicitud, procesarse y la respuesta que se va a enviar.
Este es el intervalo desde el momento en que Application Gateway recibe el primer byte de la solicitud HTTP hasta el momento en que se envía el último byte de respuesta al cliente. Esto incluye el tiempo de procesamiento que tarda Application Gateway, el Tiempo de respuesta del último byte de back-end y el tiempo que tarda Application Gateway en enviar toda la respuesta.
Cliente RTT
Tipo de agregación: promedio/máx.
Esta métrica captura el tiempo de ida y vuelta promedio/máximo entre los clientes y Application Gateway.
Estas métricas se pueden usar para determinar si la ralentización observada se debe a la red del cliente, al rendimiento de Application Gateway, a la red de back-end y la saturación de la pila TCP del servidor back-end, al rendimiento de la aplicación de back-end o al tamaño de archivo grande.
Por ejemplo, si hay un pico en la tendencia de Tiempo de respuesta del primer byte de back-end, pero la tendencia de Tiempo de conexión de back-end es estable, se puede deducir que la latencia de Application Gateway al back-end y el tiempo necesario para establecer la conexión son estables, y el pico se debe a un aumento en el tiempo de respuesta de la aplicación de back-end. Por otro lado, si el pico en Tiempo de respuesta del primer byte de back-end se asocia a un pico correspondiente en Tiempo de conexión de back-end, se puede deducir que la red entre Application Gateway y el servidor back-end o la pila TCP del servidor back-end se han saturado.
Si observa un pico en Tiempo de respuesta del último byte de back-end, pero el Tiempo de respuesta del primer byte de back-end es estable, se puede deducir que el pico se debe a que se está solicitando un archivo más grande.
Del mismo modo, si el Tiempo total de Application Gateway tiene un pico, pero el Tiempo de respuesta del último byte de back-end es estable, puede ser la señal de un cuello de botella de rendimiento en Application Gateway o de un cuello de botella en la red entre el cliente y Application Gateway. Además, si el cliente RTT también tiene un pico correspondiente, es señal de que la degradación se debe a la red entre el cliente y Application Gateway.
Métricas de Application Gateway
Para Application Gateway, están disponibles las métricas siguientes:
Bytes recibidos
Recuento de bytes recibidos por Application Gateway de los clientes. (Solo se notifica en función del "tamaño de contenido" de la solicitud. No tiene en cuenta la sobrecarga de negociaciones de TLS, los encabezados de paquetes TCP/IP ni las retransmisiones, y, por lo tanto, no representa el uso completo del ancho de banda).
Bytes enviados
Recuento de bytes enviados por Application Gateway a los clientes. (Solo se notifica en función del "tamaño de contenido" de la respuesta. No tiene en cuenta los encabezados de paquetes TCP/IP ni las retransmisiones y, por tanto, no representa el uso completo del ancho de banda).
Protocolo TLS de cliente
Recuento de solicitudes TLS y no TLS iniciadas por el cliente que establecieron la conexión con Application Gateway. Para ver la distribución del protocolo TLS, filtre por el protocolo TLS de la dimensión. Esta métrica incluye solicitudes atendidas por la puerta de enlace, como redireccionamientos.
Unidades de capacidad actuales
Recuento de unidades de capacidad consumidas para equilibrar la carga del tráfico. Hay tres determinantes para la unidad de capacidad: unidad de proceso, conexiones persistentes y rendimiento. Cada unidad de capacidad se compone a lo sumo de: 1 unidad de proceso, o 2500 conexiones persistentes, o un rendimiento de 2,22 Mbps.
Unidades de proceso actuales
Recuento de la capacidad de procesador consumida. Los factores que afectan a la unidad de proceso son las conexiones TLS/seg, los cálculos de reescritura de direcciones URL y el procesamiento de reglas de WAF.
Conexiones actuales
El número total de conexiones simultáneas activas de los clientes a Application Gateway.
Unidades de capacidad facturadas estimadas
Con el SKU de la versión 2, el modelo de precios está determinado por el consumo. Las unidades de capacidad miden el costo basado en el consumo, que se suma al costo fijo. Unidades de capacidad facturadas estimadas: indican el número de unidades de capacidad que se usan para estimar la facturación. Se calcula como el valor mayor entre las unidades de capacidad actuales (unidades de capacidad necesarias para equilibrar la carga del tráfico) y las unidades de capacidad facturables fijas (unidades de capacidad mínimas mantenidas).
Solicitudes con error
Número de solicitudes que ha servido Application Gateway con códigos de error del servidor 5xx. Esto incluye los códigos 5xx generados desde Application Gateway, así como los códigos 5xx que se generan desde el back-end. El recuento de solicitudes puede filtrarse aún más para mostrar el recuento por cada combinación de configuración de grupo de back-end o http específica.
Unidades de capacidad facturables fijas
El número mínimo de unidades de capacidad que se mantienen aprovisionadas según la configuración de Unidades de escalado mínimas (una instancia se traduce en 10 unidades de capacidad) en la configuración de Application Gateway.
Nuevas conexiones por segundo
Número promedio de conexiones TCP nuevas por segundo establecidas desde los clientes con Application Gateway y desde Application Gateway con los miembros de back-end.
Estado de respuesta
Estado de la respuesta HTTP devuelta por Application Gateway. La distribución del código de estado de respuesta se puede categorizar aún más para mostrar las respuestas en categorías 2xx, 3xx, 4xx y 5xx.
Rendimiento
Número de bytes por segundo que ha ofrecido Application Gateway. (Solo se notifica en función del "tamaño de contenido". No tiene en cuenta la sobrecarga de negociaciones de TLS, los encabezados de paquetes TCP/IP ni las retransmisiones, y, por lo tanto, no representa el uso completo del ancho de banda).
Total de solicitudes
Recuento de solicitudes correctas que Application Gateway ha servido por los destinos del grupo de back-end. Las páginas atendidas directamente por la puerta de enlace, como las redirecciones, no se cuentan y deben encontrarse en la métrica protocolo TLS de cliente. La métrica de recuento de total de solicitudes puede filtrarse aún más para mostrar el recuento por cada combinación de configuración de grupo de back-end o http específica.
Métricas de back-end
Para Application Gateway, están disponibles las métricas siguientes:
Estado de respuesta de back-end
Recuento de códigos de estado de respuesta HTTP devueltos por los back-ends. No se incluyen los códigos de respuesta generados por Application Gateway. La distribución del código de estado de respuesta se puede categorizar aún más para mostrar las respuestas en categorías 2xx, 3xx, 4xx y 5xx.
Recuento de hosts con estado correcto
El número de back-ends que el sondeo de Estado ha determinado que son correctos. También puede filtrar en función de grupos de back-end para mostrar el número de hosts en buen estado en un grupo de back-end específico.
Recuento de hosts con estado incorrecto
El número de back-ends que el sondeo de Estado ha determinado que son incorrectos. También puede filtrar en función de grupos de back-end para mostrar el número de hosts en estado incorrecto en un grupo de back-end específico.
Solicitudes por minuto y host con estado correcto
Número promedio de solicitudes recibidas por cada miembro correcto en un grupo de servidores de back-end en un minuto. Debe especificar el grupo de servidores de back-end mediante la dimensión BackendPool Httpsettings.
Métricas de Web Application Firewall (WAF)
Para obtener información sobre la supervisión de WAF, consulte Métricas de WAF v2
Métricas compatibles con la SKU de Application Gateway V1
Métricas de Application Gateway
Para Application Gateway, están disponibles las métricas siguientes:
Uso de CPU
Muestra el uso de las CPU asignadas a Application Gateway. En condiciones normales, el uso de CPU no debe superar con regularidad el 90 %, ya que esto puede provocar latencia en los sitios web hospedados tras Application Gateway e interrumpir la experiencia del cliente. Para controlar o mejorar indirectamente el uso de CPU, puede modificar la configuración de Application Gateway aumentando el número de instancias o pasando a un tamaño de SKU mayor, o bien haciendo ambas cosas.
Conexiones actuales
Recuento de conexiones actuales establecidas con Application Gateway
Solicitudes con error
Número de solicitudes erróneas debido a problemas de conexión. Este recuento incluye las solicitudes que devolvieron algún error debido a que se superó el "tiempo de espera de la solicitud" de la configuración HTTP y las solicitudes que devolvieron algún error debido a problemas de conexión entre la puerta de enlace de aplicaciones y el back-end. Sin embargo, no incluye los errores que se hayan producido debido a que no haya ningún back-end correcto disponible. las respuestas 4xx y 5xx del back-end tampoco se consideran como parte de esta métrica.
Estado de respuesta
Estado de la respuesta HTTP devuelta por Application Gateway. La distribución del código de estado de respuesta se puede categorizar aún más para mostrar las respuestas en categorías 2xx, 3xx, 4xx y 5xx.
Rendimiento
Número de bytes por segundo que ha ofrecido Application Gateway
Total de solicitudes
Recuento de solicitudes correctas que ha servido Application Gateway. El recuento de solicitudes puede filtrarse aún más para mostrar el recuento por cada combinación de configuración de grupo de back-end o http específica.
Métricas de back-end
Para Application Gateway, están disponibles las métricas siguientes:
Recuento de hosts con estado correcto
El número de back-ends que el sondeo de Estado ha determinado que son correctos. También puede filtrar en función de grupos de back-end para mostrar el número de hosts en buen estado en un grupo de back-end específico.
Recuento de hosts con estado incorrecto
El número de back-ends que el sondeo de Estado ha determinado que son incorrectos. También puede filtrar en función de grupos de back-end para mostrar el número de hosts en estado incorrecto en un grupo de back-end específico.
Métricas de Web Application Firewall (WAF)
Para obtener información sobre la supervisión de WAF, consulte Métricas de WAF v1
Visualización de las métricas
Navegue a una instancia de Application Gateway y, en Supervisión, seleccione Métricas. Para ver los valores disponibles, seleccione la lista desplegable MÉTRICA.

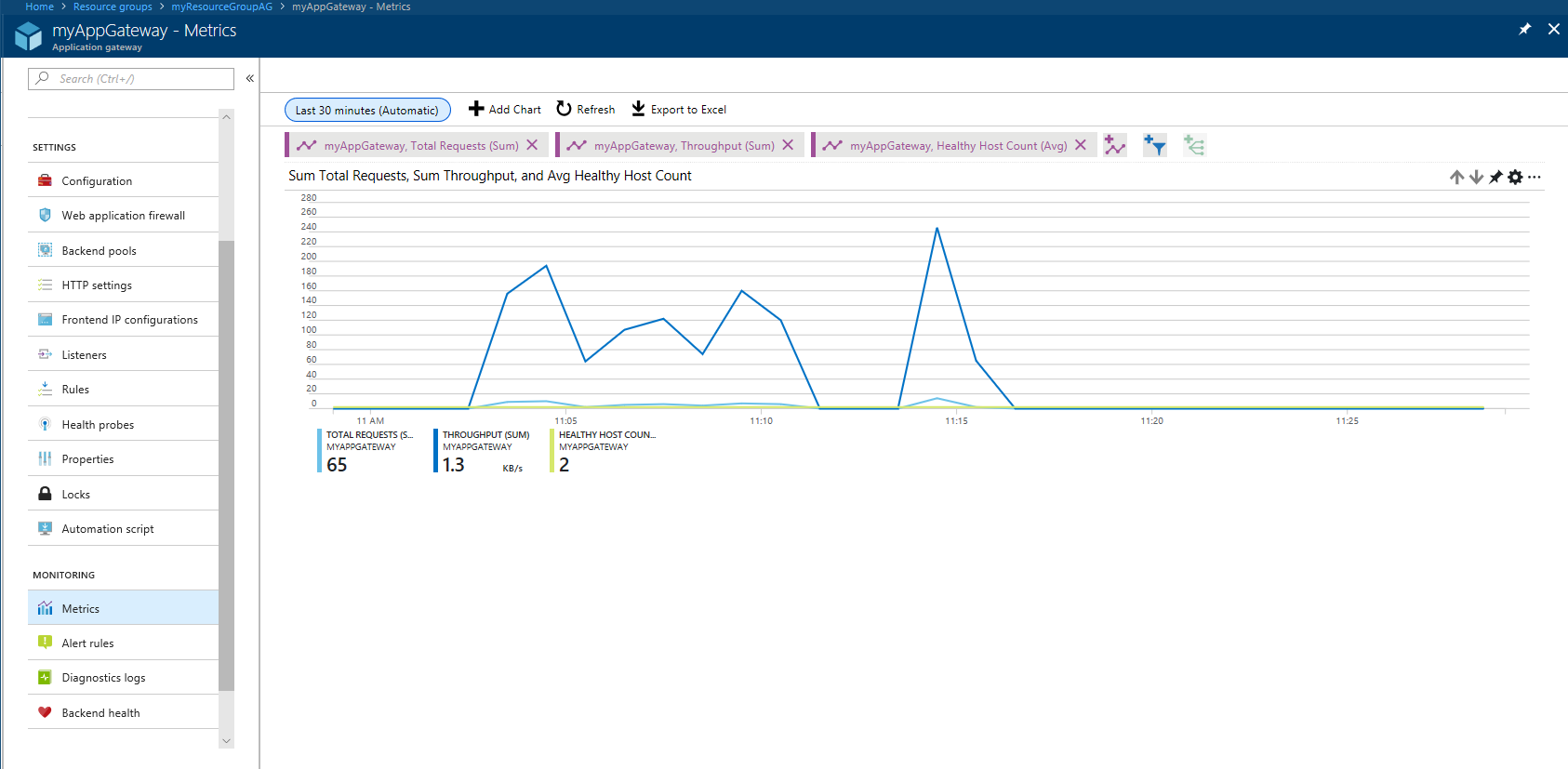

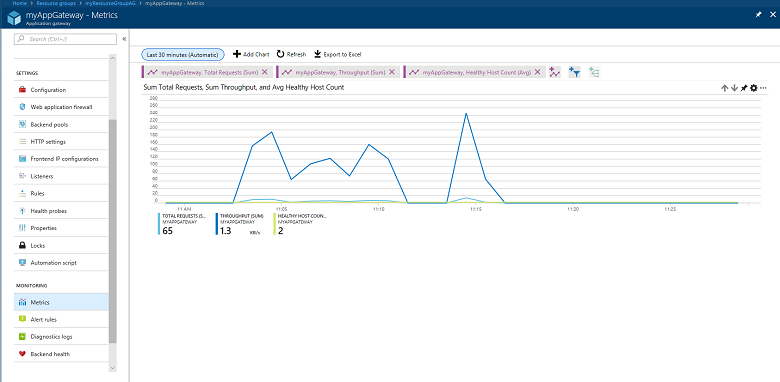

En la siguiente imagen, verá un ejemplo con tres métricas que se muestran para los últimos 30 minutos:
Para ver una lista de métricas actuales, consulte el artículo de métricas compatibles con Azure Monitor.
Reglas de alerta en métricas
Puede iniciar las reglas de alerta en función de las métricas de un recurso. Por ejemplo, una alerta puede llamar a un webhook o enviar un correo electrónico a un administrador si el rendimiento de la puerta de enlace de aplicaciones es superior, igual o inferior a un umbral durante un período especificado.
En el ejemplo siguiente, se explica paso a paso cómo crear una regla de alerta que envía un correo electrónico a un administrador cuando el rendimiento supera un umbral:

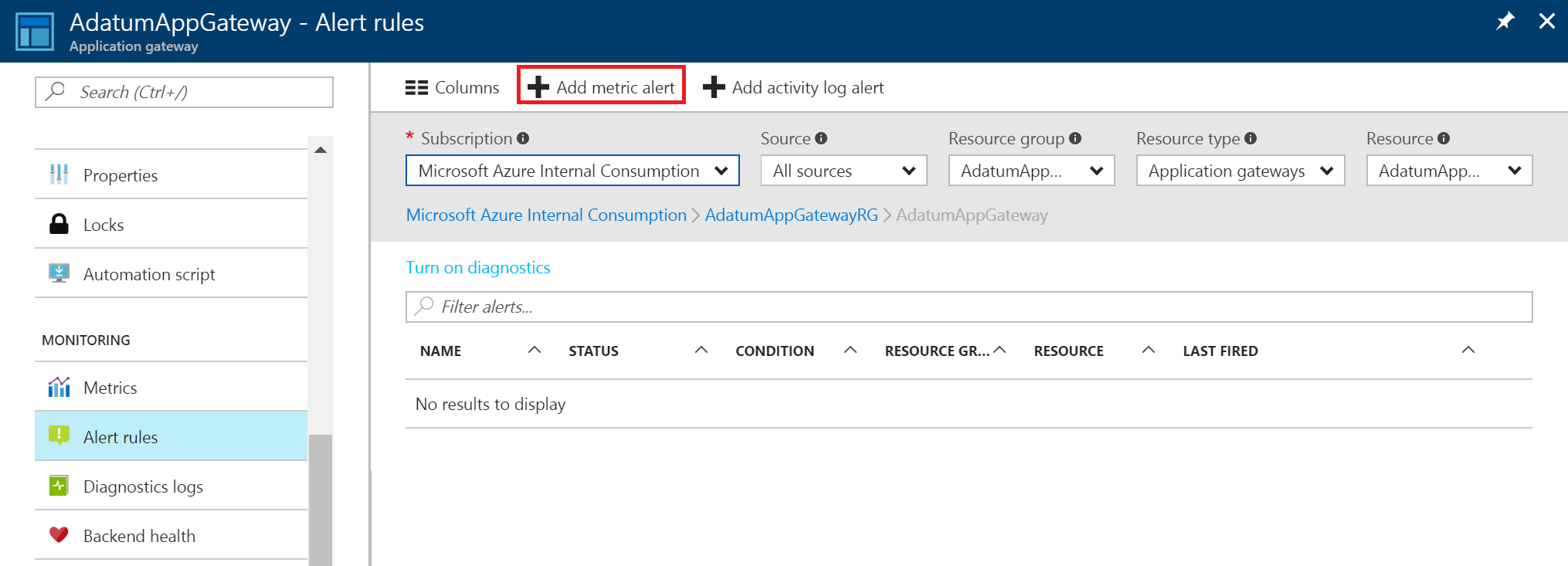

Seleccione Agregar alerta de métrica para abrir la hoja Agregar regla. También puede acceder a esta página desde la página de métricas.

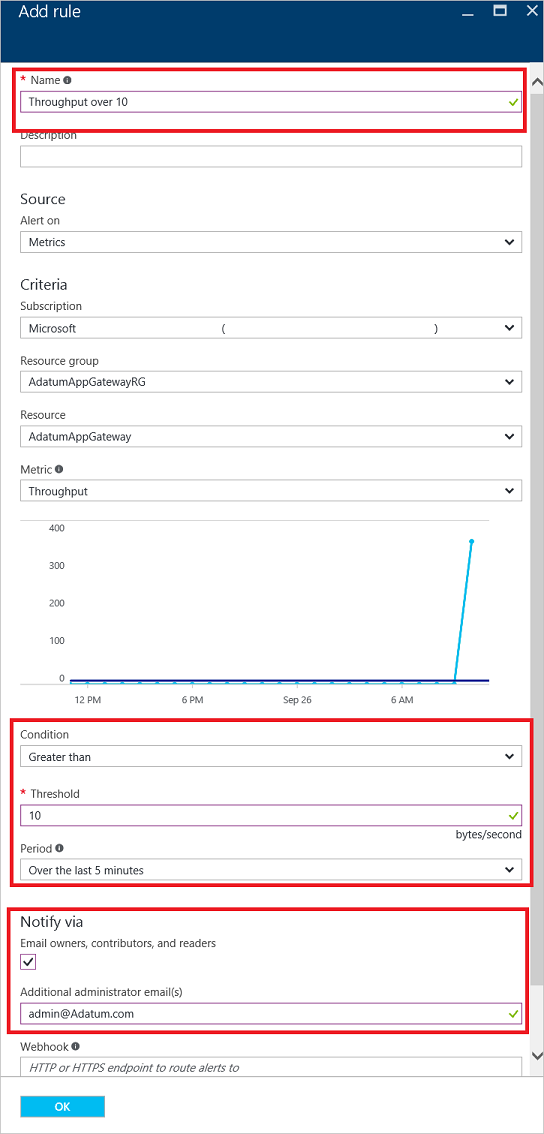

En la página Agregar regla, rellene las secciones de nombre, condición y notificación, y seleccione Aceptar.
En el selector Condición, seleccione uno de los cuatro valores: Mayor que, Mayor o igual que, Menor que o Menor o igual que.
En el selector Período, seleccione un período de cinco minutos a seis horas.
Al seleccionar Lectores, contribuyentes y propietarios de correo electrónico, el correo electrónico puede ser dinámico según los usuarios que tengan acceso a ese recurso. De lo contrario, puede proporcionar una lista separada por comas de los usuarios en el cuadro de texto Correos electrónicos de administrador adicionales.

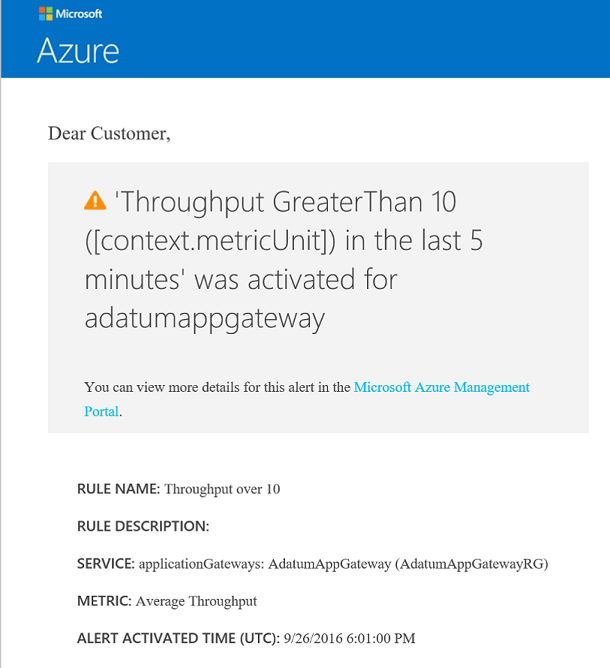

Si se supera el umbral, llegará un correo electrónico similar al que se muestra en la siguiente imagen:

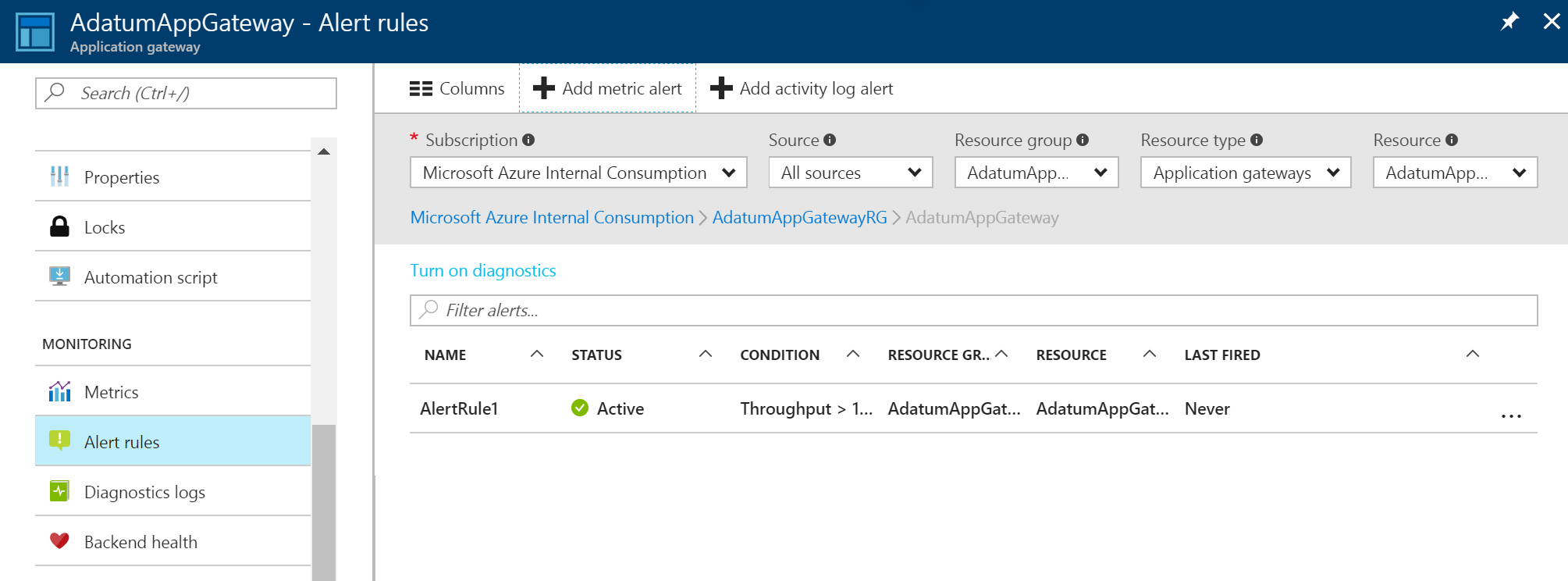

Después de crear una alerta de métrica, aparece una lista de alertas. Proporciona una visión general de todas las reglas de alerta.
Para más información acerca de las notificaciones de alerta, consulte Recibir notificaciones de alerta.
Para conocer más detalles sobre los webhooks y cómo usarlos con las alertas, visite Configuración de un webhook en una alerta de métrica de Azure.
