Adición de una capa de referencia
Las capas de referencia permiten mejorar las visualizaciones espaciales mediante la superposición de un conjunto de datos espacial secundario en el mapa para proporcionar más contexto. Power BI hospeda este conjunto de datos en varios formatos, entre los que se incluyen:
- Archivos GeoJSON con una extensión
.jsono.geojson - Archivos WKT (texto conocido) con una extensión
.wkt - archivos de KML (lenguaje de marcado de Keyhole) con una extensión
.kml - Archivos SHP (Shapefile) con una extensión
.shp - Archivos CSV (valores separados por comas) con una extensión
.csv. El objeto visual de Power BI de Azure Maps analiza la columna que contiene cadenas WKT (texto conocido) de la hoja.
Adición de un conjunto de datos espaciales como una capa de referencia

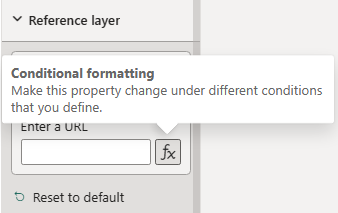

Tiene dos opciones para agregar un conjunto de datos espaciales como una capa de referencia. Puede hacer referencia a un archivo hospedado proporcionando la dirección URL o seleccionando un archivo para cargarlo.
Para cargar un conjunto de datos espaciales como una capa de referencia:
Vaya al panel Formato.
Expanda la sección capa de referencia.
Seleccione cargar archivos en la lista desplegable Tipo.
Seleccione Examinar. Se abre el cuadro de diálogo de selección de archivos, en el que puede elegir un archivo con extensión
.json,.geojson,.wkt,.kml,.shpo.csv.
Una vez agregado el archivo a la capa de referencia, el nombre del archivo aparece en el campo Examinar. Se agrega un botón "X" que quita los datos del objeto visual y elimina el archivo asociado de Power BI cuando se selecciona.
En el mapa siguiente, se muestran los distritos censales de Colorado en 2016. Las áreas se colorean en función de la población con la capa de referencia.
A continuación se muestran todas las opciones de configuración del panel Formato que están disponibles en la sección Capa de referencia.
| Configuración | Descripción |
|---|---|
| Reference layer data (Datos de la capa de referencia) | Archivo de datos que se va a cargar en el objeto visual como otra capa dentro de la asignación. Al seleccionar Examinar se muestra una lista de archivos con la extensión de archivo .json, .geojson, .wkt, .kml, .shp o .csv que se pueden abrir. |
Aplicar estilos a los datos en una capa de referencia
Se pueden agregar propiedades a cada una de las características del archivo GeoJSON para personalizar el estilo. Esta característica utiliza la característica de capa de datos simple en el SDK web de Azure Maps. Para obtener más información, consulte este documento sobre las propiedades de estilo admitidas. Como precaución de seguridad, no se admiten las imágenes de icono personalizadas en el objeto visual de Power BI de Azure Maps.
A continuación se muestran ejemplos que muestran cómo establecer una característica de punto de propiedad color en red.
GeoJSON
{
"type": "Feature",
"geometry": {
"type": "Point",
"coordinates": [-122.13284, 47.63699]
},
"properties": {
"color": "red"
}
}
WKT
POINT(-122.13284 47.63699)
KML
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Placemark>
<Point>
<coordinates>-122.13284,47.63699</coordinates>
</Point>
<Style>
<IconStyle>
<color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
</IconStyle>
</Style>
</Placemark>
</kml>
Estilo personalizado para la capa de referencia a través del panel de formato
La característica Estilo personalizado para la capa de referencia a través del panel de formato de Azure Maps permite personalizar la apariencia de las capas de referencia. El color, el ancho del borde y la transparencia de los puntos, líneas y polígonos se pueden definir directamente en la interfaz gráfica de usuario de Power BI de Azure Maps para mejorar la claridad del objeto visual y el impacto de los datos geoespaciales.
Habilitación de estilos personalizados
Para usar las opciones de estilo personalizados para las capas de referencia, siga estos pasos:
- Carga de archivos geoespaciales: empiece por cargar los archivos geoespaciales admitidos (GeoJSON, KML, WKT, CSV o Shapefile) en Azure Maps como capa de referencia.
- Acceso a la configuración del formato: vaya a la hoja Capa de referencia en la configuración de la visualización de datos de Power BI de Azure Maps.
- Personalización de estilos: se usa para ajustar la apariencia de la capa de referencia estableciendo el color de relleno, el color del borde, el ancho del borde y la transparencia de puntos, líneas y polígonos.
Nota:
Si los archivos geoespaciales (GeoJSON, KML) incluyen propiedades de estilo predefinidas, Power BI usará esos estilos en lugar de los valores configurados en el panel de formato. Asegúrese de que los archivos tienen un estilo que se ajusta a sus requisitos antes de cargarlos si tiene intención de usar las propiedades personalizadas definidas en ellos.
Configuración de estilo
| Nombre del valor | Descripción | Valores de configuración |
|---|---|---|
| Colores de relleno | Color de relleno de puntos y polígonos. | Permite establecer colores para diferentes categorías de datos o degradado para datos numéricos. |
| Color del borde | Color de los puntos, líneas y contorno de polígonos. | Selector de colores |
| Ancho del borde | El ancho del borde en píxeles. Valor predeterminado: 3 px | Ancho: 1-10 píxeles |
| Transparencia del borde | La transparencia de los bordes. Valor predeterminado: 0 % | Transparencia: 0-100 % |
La sección Puntos del panel de visualización del formato:
La sección Líneas del panel de visualización del formato:
Sección polígonos del panel de visualización del formato:
