Visualizaciones en cuadernos de Databricks y editor de SQL

Azure Databricks tiene herramientas eficaces e integradas para crear gráficos y visualizaciones directamente desde los datos al trabajar con cuadernos o con el editor de SQL. En esta página se explica cómo crear, editar y administrar visualizaciones en cuadernos y el editor de SQL. Para obtener información sobre las visualizaciones de paneles de INTELIGENCIA ARTIFICIAL y BI, consulte Visualizaciones de paneles.

Para ver los tipos de visualizaciones que puede crear desde cuadernos o el editor de SQL, consulte Tipos de visualización.

Generación de un conjunto de resultados para visualizar

Para generar el conjunto de resultados usado en esta página, use el código siguiente:

SQL

Ejecute la consulta siguiente en el editor de SQL.

USE CATALOG samples;
   SELECT
      hour(tpep_dropoff_datetime) as dropoff_hour,
      COUNT(*) AS num
   FROM samples.nyctaxi.trips
   WHERE pickup_zip in ['10001', '10002']
   GROUP BY 1;

Pitón

Ejecute el código siguiente desde una celda de Python en un cuaderno.

from pyspark.sql.functions import hour, col

pickupzip = '10001'  # Example value for pickupzip
df = spark.table("samples.nyctaxi.trips")
result_df = df.filter(col("pickup_zip") == pickupzip) \
              .groupBy(hour(col("tpep_dropoff_datetime")).alias("dropoff_hour")) \
              .count() \
              .withColumnRenamed("count", "num")
display(result_df)

Creación de una nueva visualización

Puede crear visualizaciones en la misma interfaz de usuario donde aparece la tabla de resultados. Si está trabajando en un notebook, también puede generar un perfil de datos que proporciona estadísticas de resumen e información visual para DataFrames y tablas. Para más información sobre los perfiles de datos, consulte Generación de un perfil de datos.

  1. Para crear una visualización, haga clic + encima de un resultado y seleccione Visualización para abrir el editor de visualización.

    Editor de SQL

    Tabla de resultados del Editor de SQL con la opción Visualización que se muestra.

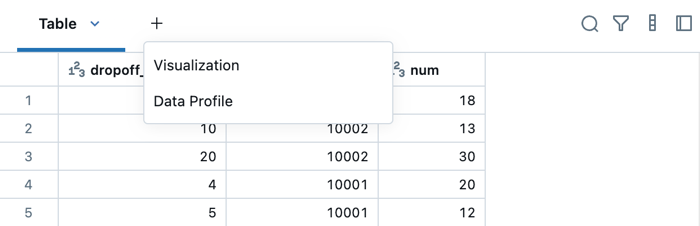

    Ordenador portátil

    Tabla de resultados del cuaderno con la opción de visualización mostrada.

  2. En la lista desplegable Tipo de visualización, elija un tipo. A continuación, seleccione los datos que se mostrarán en la visualización. Editor de visualización

  3. Después de tomar las opciones de configuración, haga clic en Guardar.

Quitar, duplicar o editar una visualización

Para quitar, duplicar o editar un perfil de visualización o datos, haga clic en la flecha hacia abajo situada a la derecha del nombre de la pestaña. También puede crear un panel desde el menú.

Nota:

Si la celda contiene un perfil de datos o ejecuta un lenguaje distinto de SQL, la visualización asociada y el perfil de datos solo se pueden agregar a un panel de cuadernos. En el caso de las celdas SQL, verá un elemento de menú Agregar al panel adicional en la lista desplegable. Ver Añadir una visualización a un cuadro de mando.

Editor de SQL

Opciones del menú Visualización en el editor de SQL.

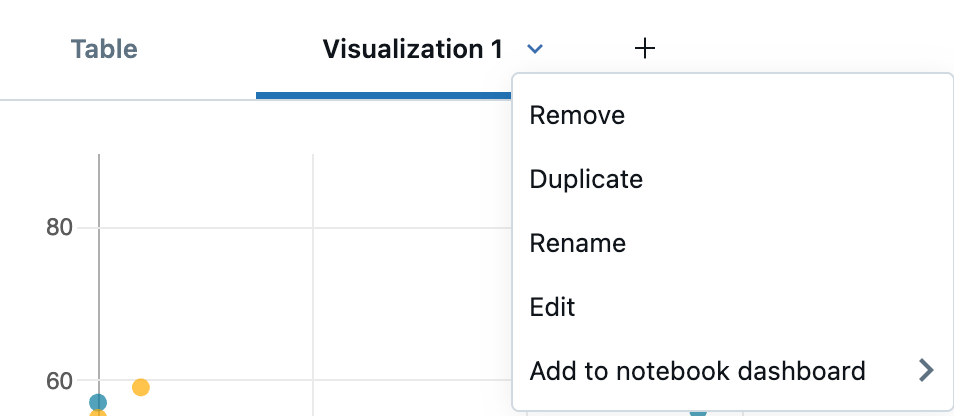

Ordenador portátil

Opciones del menú Visualización en un cuaderno.

También puede cambiar el nombre de la pestaña haciendo clic directamente en el nombre y editando el nombre en su lugar.

Edición de una visualización

Para editar una visualización:

  1. Haga clic en la flecha hacia abajo que apunta en la pestaña visualización. A continuación, haga clic en Editar.
  2. Use las pestañas del editor de visualización de para acceder a las distintas partes del gráfico y editarlas.

Filtrar una visualización

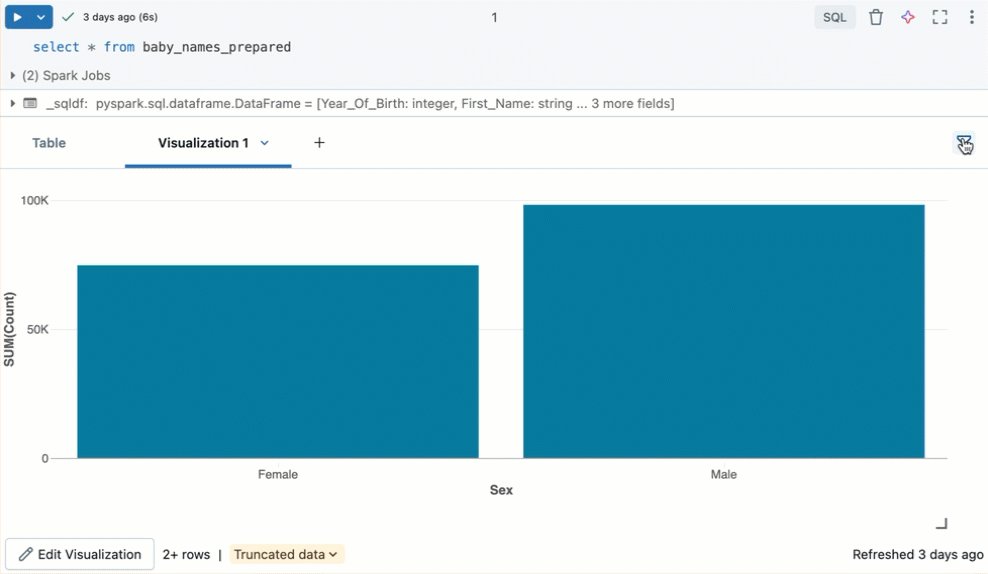

Para aplicar un filtro en una visualización, haga clic en Icono de filtro. En la esquina superior derecha y escriba las condiciones de filtro que se van a aplicar.

Los filtros aplicados en una visualización también se aplicarán a la tabla de resultados. Los filtros aplicados en la tabla de resultados también se aplicarán a la visualización.

La aplicación de un filtro en una visualización también filtra la tabla de resultados.

Clonación de una visualización

Para clonar una visualización, haga clic en la flecha hacia abajo que apunta en la pestaña visualización. A continuación, haga clic en Duplicar.

Habilitación de la agregación en una visualización

En el caso de los gráficos de barras, líneas, áreas, gráficos circulares y mapas térmicos, agregue la agregación directamente en la visualización en lugar de modificar la consulta para agregar una columna de agregación. Este enfoque tiene las siguientes ventajas:

  • No es necesario modificar el código que genera la tabla de resultados.
  • La modificación de la agregación permite realizar rápidamente análisis de datos basados en escenarios.
  • La agregación se aplica a todo el conjunto de datos, no solo a las primeras 64 000 filas mostradas en una tabla.

La agregación está disponible en las visualizaciones siguientes:

  • Línea
  • Barra
  • Ámbito
  • Circular
  • Mapa térmico
  • Histograma

Las agregaciones no admiten visualizaciones combinadas, como la combinación de una línea y barras en el mismo gráfico.

Para agregar columnas del eje Y para una visualización:

  1. Abra el editor de visualización mediante la creación de un nuevo gráfico o la edición de un gráfico existente. Si ve el mensaje This visualization uses an old configuration. New visualizations support aggregating data directly within the editor, debe volver a crear la visualización para poder usar la agregación.

  2. Junto a las columnas del eje Y, seleccione el tipo de agregación de los siguientes tipos numéricos:

    • Sum (valor predeterminado)
    • Promedio
    • Contar
    • Count Distinct
    • Máx.
    • Minuto
    • Mediana

    O de lo siguiente para los tipos de cadena:

    • Contar
    • Count Distinct

  3. Haga clic en Save(Guardar). La visualización muestra el número de filas que agrega.

En algunos casos, es posible que no quiera usar la agregación en columnas del eje Y. Para desactivar la agregación, haga clic en el icono de menú kebab. junto a columnas Y y desactive Usar agregación.

Editar colores de visualización

Puede personalizar los colores de una visualización al crear la visualización o editarla.

  1. Creación o edición de una visualización
  2. Haga clic en Colors (Colores).
  3. Para modificar un color, haga clic en el cuadrado y seleccione el nuevo color realizando una de las siguientes acciones:
    • Haga clic en él en el selector de colores.
    • Escriba un valor hexadecimal.
  4. Haga clic en cualquier lugar fuera del selector de colores para cerrarlo.
  5. Haga clic en Guardar en el Editor de visualización para guardar los cambios.

Cómo ocultar o mostrar una serie temporalmente

Para ocultar una de las series de una visualización, búsquela en la leyenda y haga clic en ella. Para volver a mostrar la serie, vuelva a hacer clic en ella en la leyenda.

Para mostrar una única serie, búsquela en la leyenda y haga doble clic en ella. Para mostrar otras series, haga clic en cada una de ellas.

Selección de serie

Para seleccionar una serie específica para analizar en un gráfico, use los siguientes comandos:

  • Haga clic en un único elemento de leyenda para seleccionar esa serie.
  • Cmd/Ctrl + clic en un elemento de la leyenda para seleccionar o deseleccionar varias series

Selección de la serie

Información sobre herramientas ordenadas

Utilice la información sobre herramientas en los gráficos de barras de línea y no apilados, ordenados por magnitud, para un análisis más sencillo.

información sobre herramientas ordenadas

Zoom

En el caso de gráficos densos de datos, el zoom en puntos de datos individuales puede resultar útil para investigar los detalles y recortar valores atípicos. Para acercar un gráfico, haga clic y arrástrelo en el lienzo. Para borrar el zoom, mantenga el puntero sobre el lienzo y haga clic en el botón Borrar zoom en la esquina superior derecha de la visualización.

acercar para ver los detalles

Descarga de una visualización como un archivo PNG

Para cargar una visualización como un archivo PNG, mantenga el puntero sobre el lienzo y haga clic en el icono de descarga en la esquina superior derecha.

Haga clic en Descargar para exportar la visualización como un archivo PNG

Se descarga un archivo png en el dispositivo.

Agregar una visualización a un panel

  1. Haga clic en la flecha que apunta hacia abajo a la derecha del nombre de la ficha.
  2. Seleccione Agregar al panel. Aparece una lista de vistas de panel disponibles, junto con una opción de menú Agregar al nuevo panel.
  3. Seleccione un panel o seleccione Agregar al nuevo panel. Aparece el panel, incluida la visualización recién agregada.

Visualizaciones heredadas

La versión más reciente de las visualizaciones de gráficos está activada de forma predeterminada. La configuración de esta sección describe la visualización heredada que puede encontrar al trabajar con un gráfico anterior o si tiene desactivada la versión más reciente.

Herramientas de visualización

Si mantiene el puntero sobre la esquina superior derecha de un gráfico en el editor de visualización, aparece una barra de herramientas de Plotly donde puede realizar operaciones como seleccionar, hacer zoom y mover.

Barra de herramientas de Plotly

Si no ve la barra de herramientas, el administrador ha deshabilitado la visualización de la barra de herramientas.

paletas de colores personalizadas

Nota:

De manera predeterminada, si en un panel heredado se usa una paleta de colores personalizada, las elecciones de visualización de colores se omiten. Para invalidar esta configuración, consulte Usar una paleta de color diferente para una visualización.
