Modelos de conectividad de red de OT de ejemplo

En este artículo se proporcionan modelos de red de ejemplo para conexiones del sensor de Microsoft Defender para IoT.

Ejemplo: topología de anillo

El siguiente diagrama muestra un ejemplo de topología de red en anillo, en la que cada conmutador o nodo se conecta exactamente a dos conmutadores, lo que forma una única ruta continua para el tráfico.

Ejemplo: bus lineal y topología en estrella

En una red estrella como la que se muestra en el diagrama siguiente, cada host está conectado a un centro central. En su forma más sencilla, un concentrador central actúa como canalización para transmitir mensajes. En el ejemplo siguiente, los conmutadores inferiores no se supervisan y no se verá el tráfico que permanece local en ellos. Los dispositivos pueden identificarse en función de los mensajes ARP, pero faltará información de conexión.

Ejemplo: red multiinquilino con varias capas

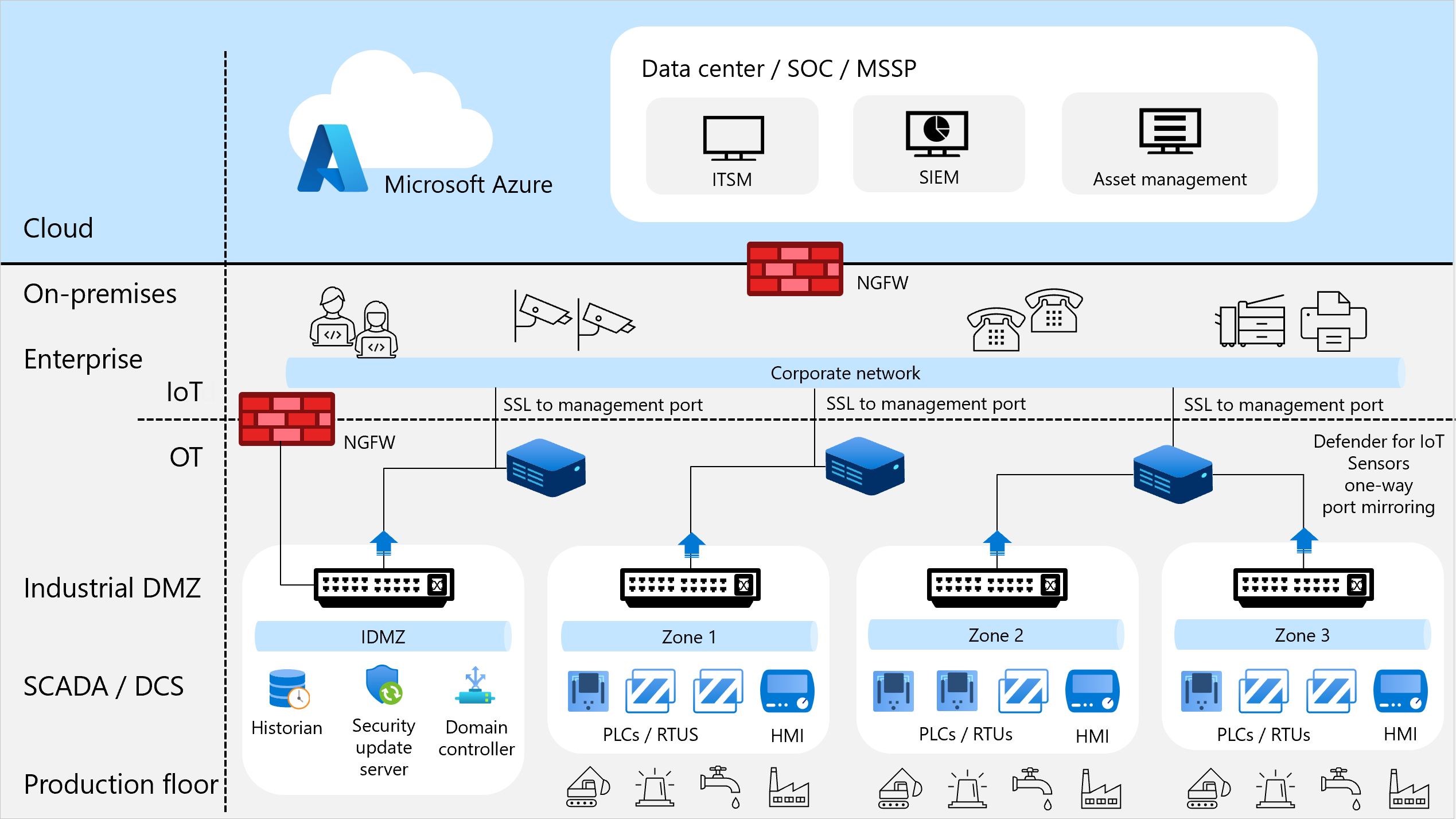

El diagrama siguiente es una abstracción general de una red multicapa multiinquilino, con un amplio ecosistema de ciberseguridad que normalmente opera un centro de operaciones de seguridad (SOC) y un proveedor de servicios de seguridad administrado (MSSP). Por lo general, los sensores de Defender para IoT de NTA se implementan en las capas de 0 a 3 del modelo OSI.

Pasos siguientes

Para más información, consulte Métodos de creación de reflejo del tráfico para la supervisión de OT.
