Tutorial: Implementación y reseña de la plantilla de aplicación del centro de micrologística

En este tutorial, aprenderá a implementar y usar la plantilla de aplicación del centro de micro-suministro de IoT Central. Esta plantilla le permite supervisar y administrar todos los aspectos de sus centros de suministro totalmente automatizados. La plantilla incluye un conjunto de sensores de supervisión de condiciones simuladas y operadores robóticos para acelerar el proceso de desarrollo de la solución. Estos sensores capturan señales significativas que puede convertir en información empresarial para permitir a los minoristas reducir los costos operativos y crear experiencias para los clientes.

En el panorama cada vez más competitivo del comercio minorista, los minoristas se enfrentan constantemente a la presión de cerrar la brecha entre la demanda y la satisfacción. Para abordar la creciente demanda de consumidores, una tendencia emergente es alojar el inventario cerca de los clientes finales y las tiendas que visitan.

En este tutorial, aprenderá:

• Procedimientos para implementar la plantilla de la aplicación
• Procedimientos para usar la plantilla de aplicación

Requisitos previos

Una suscripción de Azure activa. Si no tiene una suscripción a Azure, cree una cuenta gratuita antes de empezar.

Arquitectura de la solución

La plantilla de aplicación le permite:

• Conectar sin problemas diferentes tipos de sensores de IoT como robots o sensores de supervisión de condiciones a una instancia de la aplicación IoT Central.
• Supervisar y administrar el estado de la red de sensores, y los dispositivos de puerta de enlace del entorno.
• Crear reglas personalizadas basadas en las condiciones ambientales en un centro logístico para desencadenar las alertas apropiadas.
• Transformar las condiciones ambientales en el centro logístico en información que el equipo del almacén minorista pueda usar.
• Exportar la información agregada a aplicaciones empresariales nuevas o existentes en beneficio de los miembros del personal del comercio minorista.

Portadores robóticos (1): una solución del centro de micro-suministro normalmente incluye operadores robóticos que generan diferentes tipos de señales de telemetría. Un dispositivo de puerta de enlace puede ingerir y agregar estas señales y a continuación, enviar los datos a IoT Central.

Sensores de supervisión de condiciones (1): una solución de IoT comienza con un conjunto de sensores que capturan señales significativas desde dentro del centro de suministro. El diagrama de arquitectura muestra diferentes tipos en el sensor.

Dispositivos de puerta de enlace (2): muchos sensores de IoT pueden alimentar señales sin procesar directamente a la nube o a un dispositivo de puerta de enlace ubicado cerca de ellos. El dispositivo de puerta de enlace realiza la agregación de datos en el perímetro antes de enviar conclusiones de resumen a una aplicación de IoT Central. Los dispositivos de puerta de enlace también son responsables de la retransmisión de operaciones de comando y control a los dispositivos de sensor cuando proceda.

Aplicación de IoT Central: la aplicación Azure IoT Central ingiere datos de diferentes tipos de sensores de IoT, robots y dispositivos de puerta de enlace dentro del entorno del centro de suministro y genera un conjunto de información significativa.

Azure IoT Central también ofrece una experiencia personalizada para operadores de tienda que le permite supervisar y administrar de forma remota los dispositivos de infraestructura.

Transformación de datos (3,4): la aplicación de Azure IoT Central dentro de una solución se puede configurar para exportar información sin procesar o agregada a otros servicios de plataforma. Estos servicios pueden realizar la manipulación y el enriquecimiento de datos antes de entregar información a una aplicación empresarial.

Aplicación empresarial (5): los datos de IoT se pueden usar para impulsar diferentes tipos de aplicaciones empresariales implementadas dentro de un entorno comercial. El administrador del centro de logística o un empleado pueden utilizar estas aplicaciones para visualizar conclusiones empresariales y tomar medidas significativas en tiempo real. Para obtener información sobre cómo crear un panel de Power BI en tiempo real para el equipo comercial, consulte el tutorial.

Creación de una aplicación de micrologística

Para crear la aplicación de IoT Central:

1. Vaya a la página Crear aplicación de IoT Central en Azure Portal. Si se le pide, inicie sesión en su cuenta de Azure.

2. Escriba la información siguiente:

   Campo	Descripción
   Subscription	La suscripción de Azure que quiera usar.
   Resource group	El grupo de recursos que quiere usar. puede crear un grupo de recursos o use uno existente.
   Nombre del recurso	Un nombre de recurso de Azure válido.
   Dirección URL de la aplicación	El subdominio de dirección URL de la aplicación. La URL de una aplicación de IoT Central es similar a https://yoursubdomain.azureiotcentral.com.
   Plantilla	Centro de micrologística
   Region	Región de Azure que quiere usar.
   Plan de precios	El plan de precios que desea usar.

3. Seleccione Revisar + crear. Seleccione Crear.

Cuando la aplicación esté lista, podrá navegar hasta ella desde Azure Portal:

Para obtener más información, consulte Creación de una aplicación de Azure IoT Central.

Recorrido por la aplicación.

Las secciones siguientes le guiarán por las características clave de la aplicación:

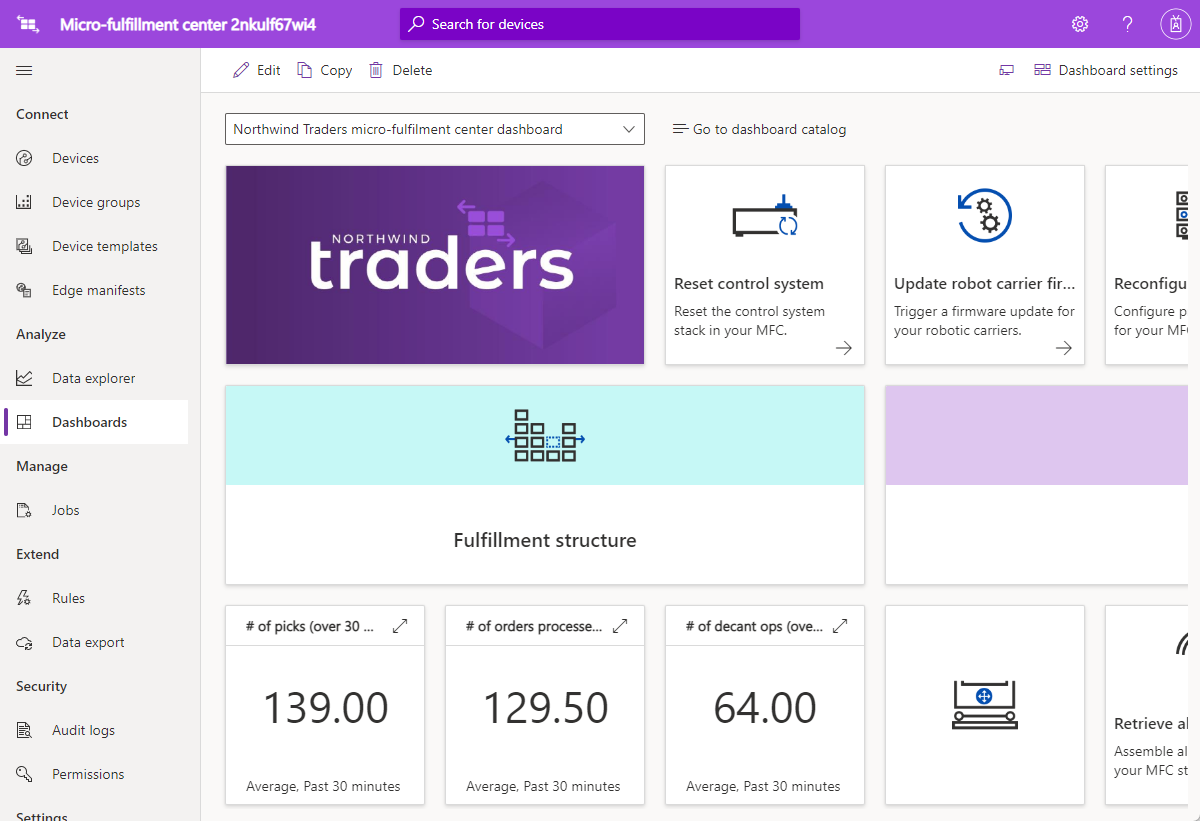

Después de implementar correctamente la plantilla de aplicación, verá al panel del centro de micrologística de Northwind Traders. Northwind Traders es un minorista ficticio que tiene un centro de micrologística que se administrando en esta aplicación de Azure IoT Central. En este panel se ven información y datos de telemetría de los dispositivos de esta plantilla junto con un conjunto de comandos, trabajos y acciones que se pueden realizar. El panel se divide lógicamente en dos secciones. Una sección le permite supervisar las condiciones ambientales dentro del centro de suministro, y la otra le permite supervisar el estado de un portador robótico dentro de la instalación.

Desde el panel se puede:

• Consultar los datos de telemetría de dispositivos, como el número de recogidas y el número de pedidos procesados.
• Consulte propiedades como el estado del sistema del centro de suministro.
• Vea el plano de planta y la ubicación de los operadores robóticos dentro del centro de suministro.
• Desencadenar comandos, como restablecer el sistema de control, actualizar el firmware del operador y volver a configurar la red.
• Vea un ejemplo del panel que los operadores pueden usar para supervisar las condiciones del centro logístico.
• Supervise el estado de las cargas que se ejecutan en el dispositivo de puerta de enlace del centro logístico.

Plantilla de dispositivo

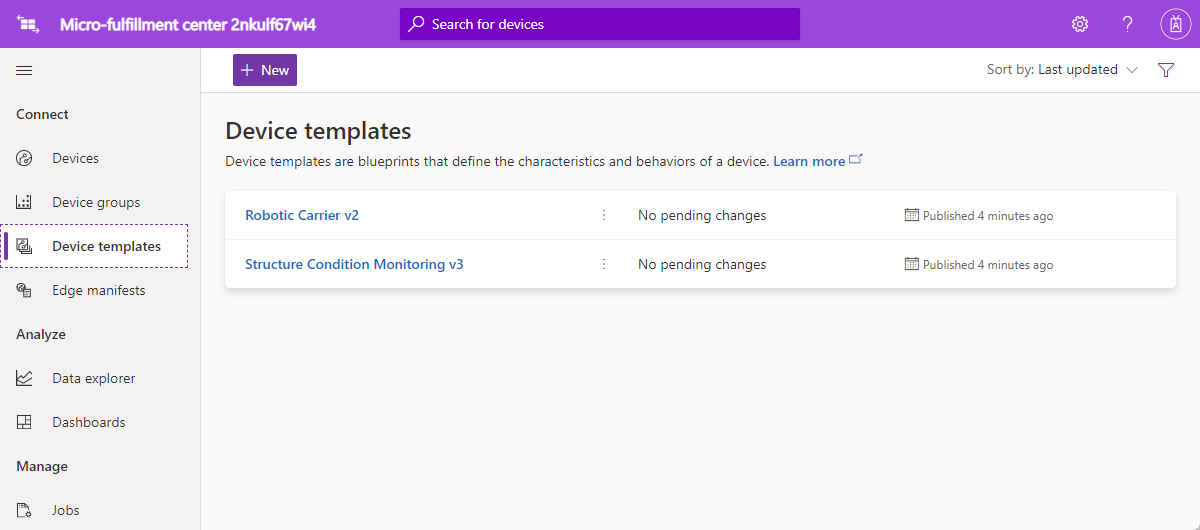

Si seleccione la pestaña de plantillas de dispositivos, verá que hay dos tipos de dispositivo diferentes que forman parte de la plantilla:

• Operador robótico: esta plantilla de dispositivo representa la definición de un operador robótico en funcionamiento implementado en el centro de suministro y está realizando operaciones de almacenamiento y recuperación adecuadas. Si selecciona la plantilla, verá que el robot envía datos del dispositivo, como la temperatura y la posición del eje, y propiedades, como el estado del operador robótico.
• Supervisión de condiciones de estructura: esta plantilla de dispositivo representa una recopilación de dispositivos que permite supervisar las condiciones del entorno y el dispositivo de puerta de enlace que hospeda varias cargas de trabajo perimetrales. El dispositivo envía datos de telemetría, como la temperatura, el número de recogidas y el número de pedidos. También envía información sobre el estado y el estado de las cargas de trabajo de proceso que se ejecutan en el entorno.

Si selecciona la pestaña del grupo dispositivos, también verá que estas plantillas de dispositivo crean automáticamente grupos de dispositivos.

Reglas

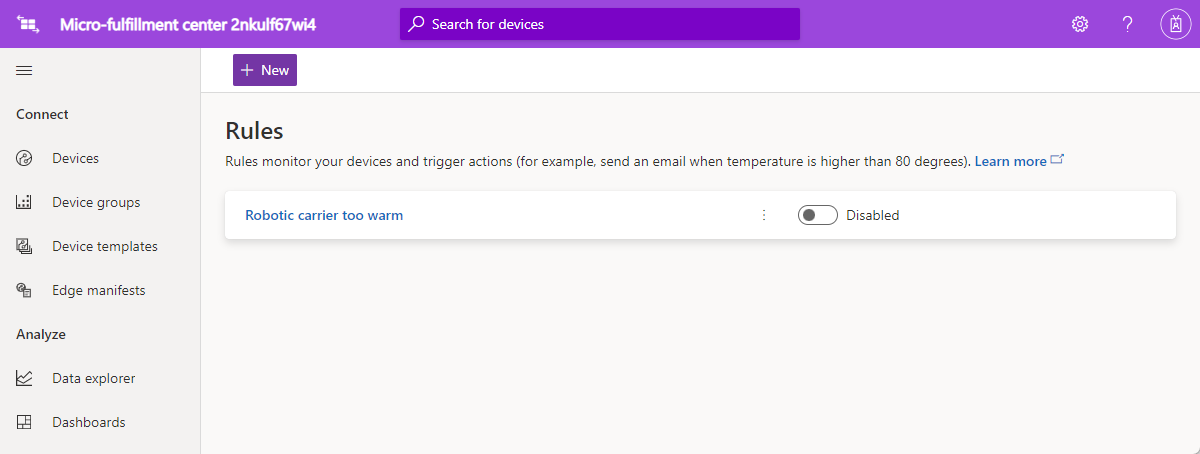

En la pestaña Rules (Reglas), se ve una regla de ejemplo que existe en la plantilla de aplicación para supervisar las condiciones de temperatura del operador robótico. Esta regla se puede usar para avisar al operador si un robot específico de la instalación se está sobrecalentando y se debe desconectar para mantenimiento.

Use la regla de ejemplo como inspiración para definir las reglas más adecuadas para sus funciones empresariales.

Limpieza de recursos

Si no tiene previsto seguir usando esta aplicación, puede eliminarla:

1. Vaya a Aplicación>Administración en su aplicación de Azure IoT Central.
2. Seleccione Eliminar y confirme su acción.
