Información sobre los módulos de Azure IoT Edge
Se aplica a:
IoT Edge 1.5 IoT Edge 1.4
Importante
IoT Edge 1.5 LTS e IoT Edge 1.4 LTS se versiones compatibles. IoT Edge 1.4 LTS finaliza el ciclo de vida el 12 de noviembre de 2024. Si está usando una versión anterior, consulte Actualización de IoT Edge.
Azure IoT Edge permite implementar y administrar lógica de negocios en el perímetro a través de módulos. Los módulos de Azure IoT Edge son la unidad más pequeña de cálculo que administra IoT Edge y pueden contener servicios de Azure (por ejemplo, Azure Stream Analytics) o su propio código específico de la solución. Para entender cómo se desarrollan, implementan y mantienen los módulos, considere los cuatro elementos conceptuales de un módulo:
- Una imagen de módulo es un paquete que contiene el software que define un módulo.
- Una instancia de módulo es la unidad específica del cálculo que ejecuta la imagen de módulo en un dispositivo IoT Edge. La instancia de módulo se inicia mediante la instancia de IoT Edge en tiempo de ejecución.
- Una identidad de módulo es un fragmento de información (que incluye las credenciales de seguridad) que está almacenada en IoT Hub y asociada a cada instancia de módulo.
- Un módulo gemelo es un documento JSON que está almacenado en IoT Hub y contiene información de los estados de una instancia de módulo, como los metadatos, las configuraciones y las condiciones.
Instancias e imágenes de módulo
Las imágenes de módulo de IoT Edge contienen las aplicaciones que aprovechan las características de administración, seguridad y comunicación de la instancia de IoT Edge en tiempo de ejecución. Puede desarrollar sus propias imágenes de módulo o exportar una desde un servicio de Azure compatible, como Azure Stream Analytics. Las imágenes se encuentran en la nube y pueden actualizarse, cambiarse e implementarse en diferentes soluciones. Por ejemplo, un módulo que utiliza el aprendizaje automático para predecir la salida de la línea de producción actúa como una imagen independiente de un módulo que utiliza Computer Vision para controlar un dron.

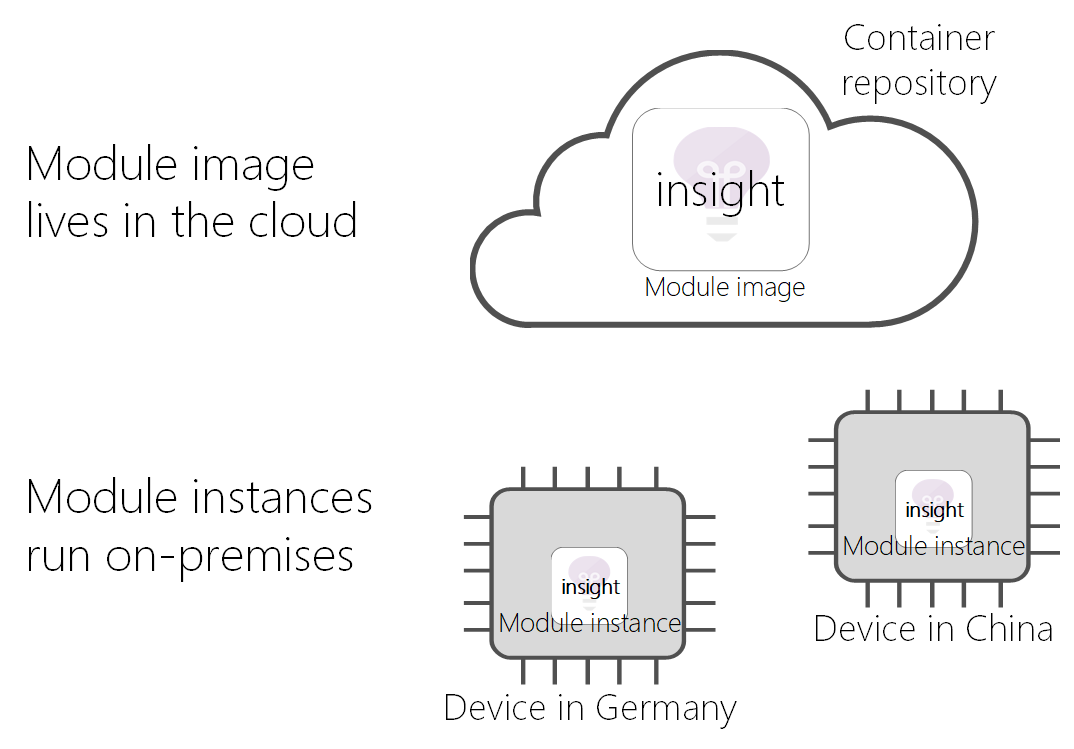

Cada vez que una imagen de módulo se implementa en un dispositivo y se inicia mediante la instancia de IoT Edge en tiempo de ejecución, se crea una instancia de ese módulo. Dos dispositivos en distintas partes del mundo podrían usar la misma imagen de módulo. Sin embargo, cada dispositivo tendría su propia instancia de módulo cuando este se inicie en el dispositivo.
En la implementación, las imágenes de módulos actúan como imágenes de contenedor en un repositorio y las instancias de módulo son contenedores en dispositivos.
Identidades de módulo
Cuando se crea una instancia de un nuevo módulo en el entorno de ejecución de IoT Edge, se obtiene una identidad de módulo correspondiente. La identidad de módulo se almacena en IoT Hub y se emplea como el ámbito de seguridad y direccionamiento de todas las comunicaciones locales y en la nube correspondientes de esa instancia de módulo.

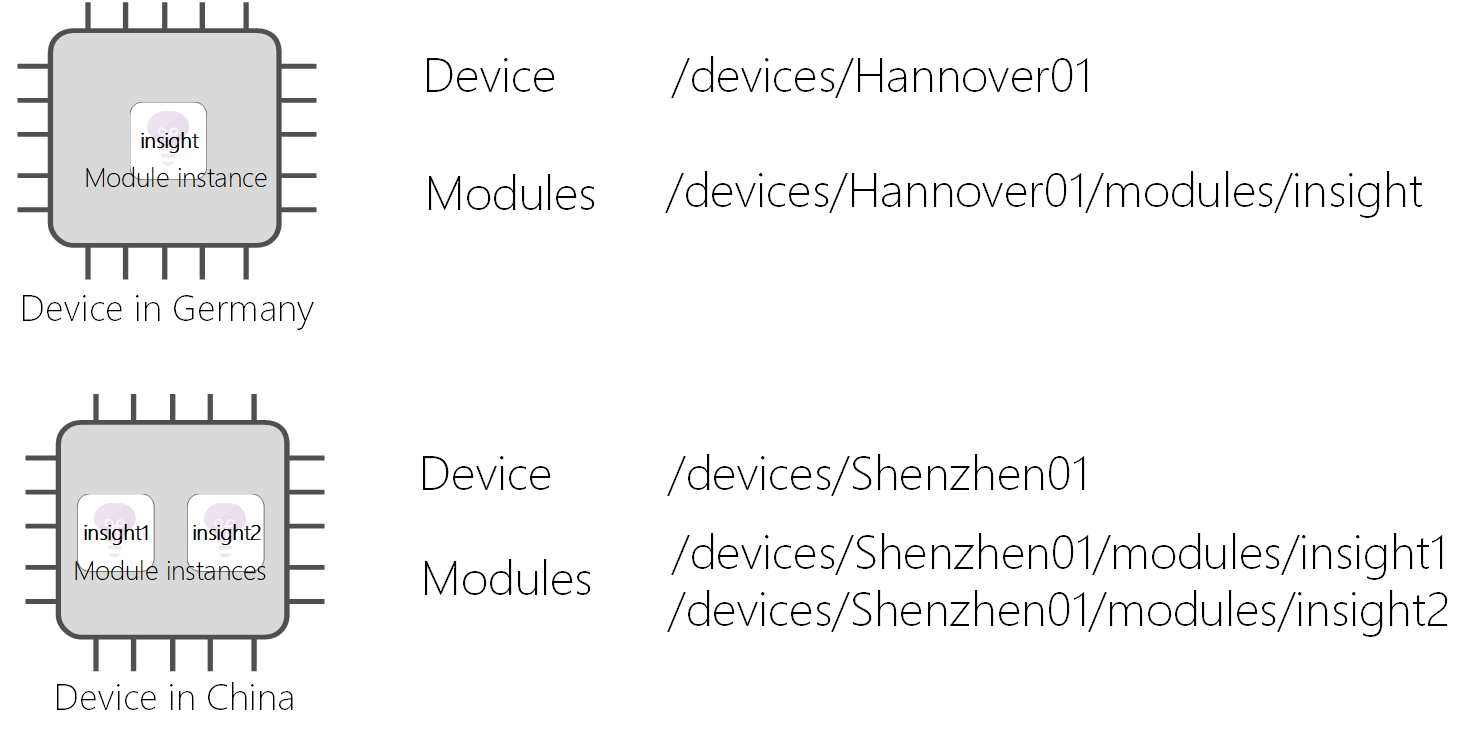

La identidad asociada con una instancia de módulo depende de la identidad del dispositivo en que se ejecuta la instancia y del nombre que proporcione para ese módulo en la solución. Por ejemplo, si llama insight a un módulo que utiliza Azure Stream Analytics y lo implementa en un dispositivo denominado Hannover01, la instancia de IoT Edge en tiempo de ejecución crea una identidad de módulo correspondiente llamada /devices/Hannover01/modules/insight.
Obviamente, en escenarios cuando necesite implementar una imagen de módulo varias veces en el mismo dispositivo, puede implementar la misma imagen varias veces con nombres diferentes.
Módulos gemelos
Cada instancia de módulo también tiene un módulo gemelo correspondiente que puede usar para configurar la instancia de módulo. La instancia y el módulo gemelo se asocian entre sí a través de la identidad de módulo.
Un módulo gemelo es un documento JSON que almacena las propiedades de configuración e información de los módulos. Este concepto se asemeja al del dispositivo gemelo de IoT Hub. La estructura de un módulo gemelo es exactamente igual que la de un dispositivo gemelo. La API que se usa para interactuar con los dos tipos de gemelos también es la misma. La única diferencia entre ambas es la identidad utilizada para crear una instancia del SDK del cliente.
// Create a ModuleClient object. This ModuleClient will act on behalf of a
// module since it is created with a module’s connection string instead
// of a device connection string.
ModuleClient client = new ModuleClient.CreateFromEnvironmentAsync(settings);
await client.OpenAsync();
// Get the module twin
Twin twin = await client.GetTwinAsync();
Funcionalidades sin conexión
Los módulos de Azure IoT Edge pueden funcionar sin conexión indefinidamente después de la sincronización con IoT Hub al menos una vez. Los dispositivos de IoT Edge también pueden extender esta funcionalidad sin conexión a otros dispositivos de IoT. Para obtener más información, consulte Uso de funcionalidades sin conexión ampliadas en dispositivos, módulos y dispositivos secundarios IoT Edge.
