Métricas de BGP de red interna de Nexus Network Fabric del operador de Azure

La supervisión de vecinos del Protocolo de puerta de enlace de borde (BGP) es un aspecto crítico de la administración de red, lo que garantiza la estabilidad y confiabilidad de la comunicación entre enrutadores dentro de las redes internas. Este documento de conceptos tiene como objetivo proporcionar información general sobre la supervisión de vecinos de BGP, su importancia y las métricas clave implicadas.

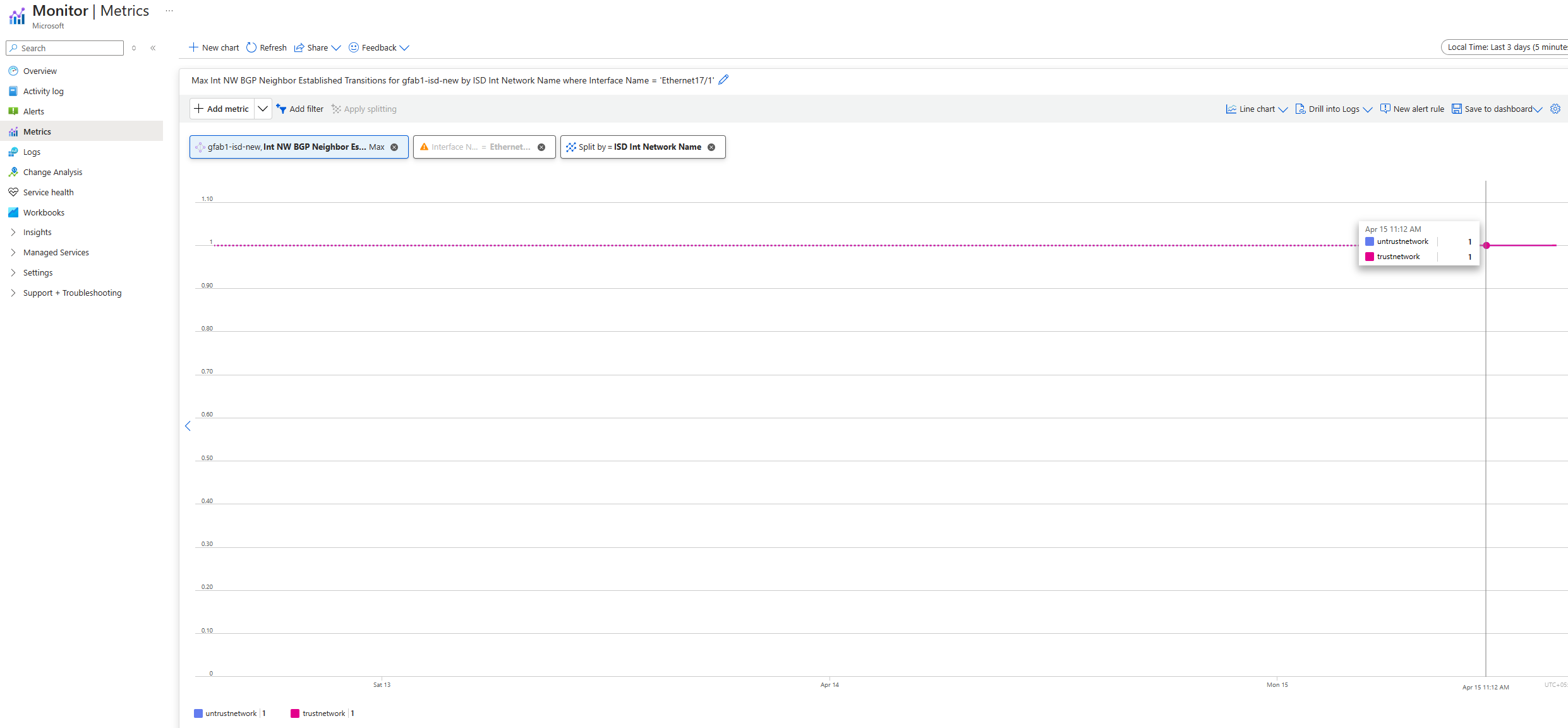

Transiciones establecidas

Una métrica clave en la supervisión de vecinos BGP es Transiciones establecidas, que realiza un seguimiento del estado de conectividad entre el tejido de red y sus enrutadores adyacentes. Esta métrica indica la estabilidad de las relaciones vecinas y la eficacia de los canales de comunicación.

Mensajes de BGP supervisados

Los enrutadores BGP interactúan con el intercambio de varios mensajes para establecer, mantener y solucionar problemas de conexiones de red. Comprender estos mensajes es esencial para que los administradores de red garanticen la estabilidad y la eficacia de sus redes.

a. Notificación enviada:

Cuando un enrutador encuentra un problema, como la retirada de una ruta o una funcionalidad no admitida, envía un mensaje de notificación a su vecino. Estos mensajes sirven como alertas, lo que indica posibles interrupciones en la conectividad de red.

b. Notificación recibida:

Por el contrario, los enrutadores también reciben mensajes de notificación de sus vecinos. El análisis de estos mensajes es fundamental para identificar y solucionar problemas en el lado del vecino que pueden afectar al rendimiento de la red.

c. Actualización enviada:

Para comunicar la información de enrutamiento, un enrutador envía mensajes Update (de actualización) a sus vecinos. Estos mensajes contienen detalles sobre los prefijos a los que puede llegar y sus atributos asociados. Al difundir esta información, los enrutadores informan a sus vecinos sobre los destinos de red accesibles.

d. Actualización recibida:

Los enrutadores también reciben mensajes de actualización de sus vecinos, que contienen información sobre los prefijos anunciados y sus atributos. La supervisión de estos mensajes permite a los administradores detectar incoherencias o cambios inesperados en la información de enrutamiento, lo que podría indicar problemas de red o configuraciones incorrectas.

Supervisión del prefijo BGP

En el dominio de BGP (Protocolo de puerta de enlace de borde), es esencial supervisar los prefijos dentro de un contexto de vecino de BGP. Implica el seguimiento del intercambio de información de prefijo, que es fundamental para la detección temprana de problemas, evitar interrupciones generales o interrupciones de conectividad, y solucionar problemas de conectividad de red. Los prefijos de tipo AFI (identificador de familia de direcciones) y SAFI (identificador de familia de direcciones posteriores) de BGP desempeñan un papel fundamental en el enrutamiento y garantizan la accesibilidad de red en diversos entornos de red.

Prefijos BGP supervisados

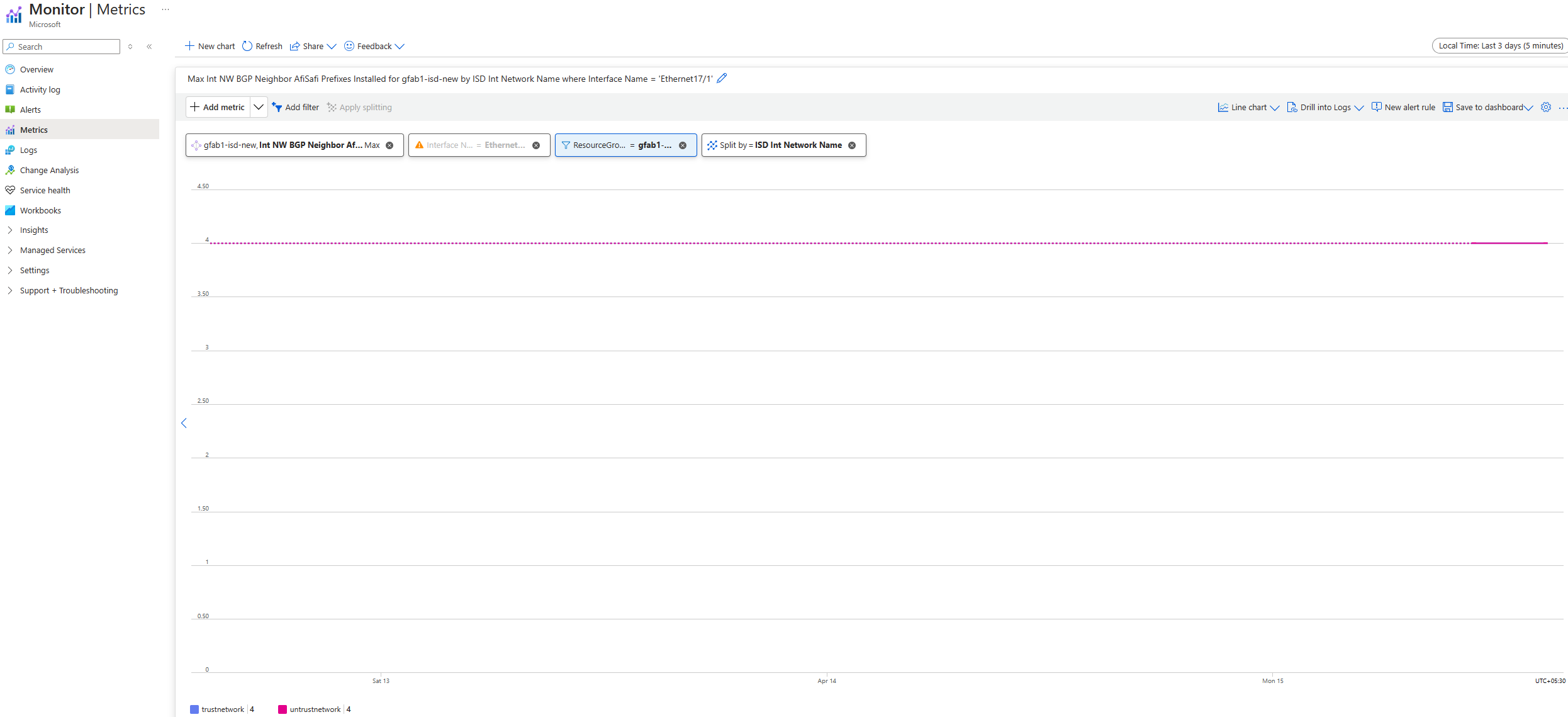

a. Prefijos AFI-SAFI instalados:

Estos prefijos se aprenden de un vecino y se instalan en la tabla de enrutamiento del enrutador. La supervisión de estos prefijos garantiza que la tabla de enrutamiento esté actualizada y sea precisa, incluidos los prefijos IPv4/IPv6, las rutas de acceso y los próximo saltos.

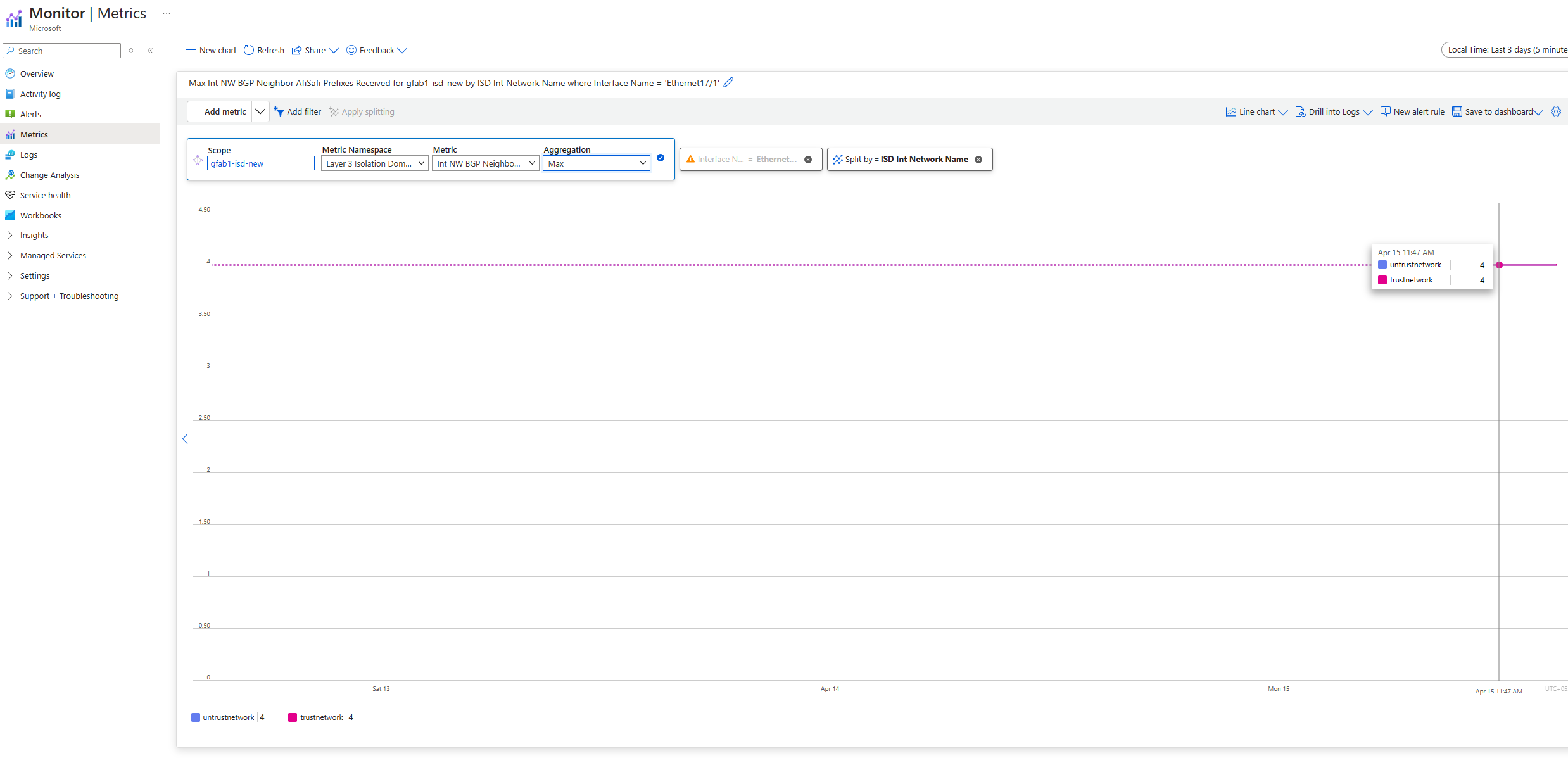

b. Prefijos AFI-SAFI recibidos:

Estos prefijos se anuncian por un vecino en sus mensajes de actualización. Supervisarlos ayuda a detectar incoherencias entre prefijos anunciados e instalados en la tabla de enrutamiento.

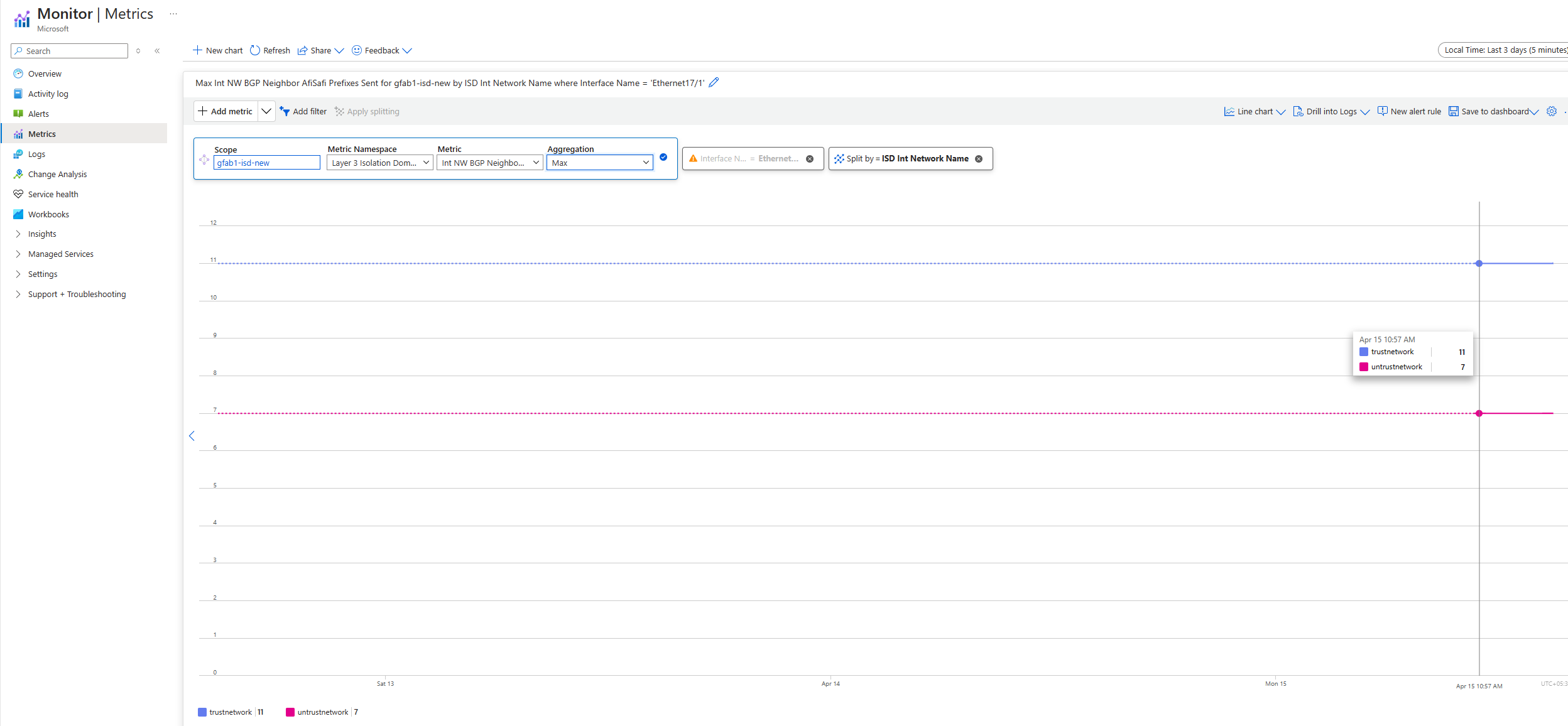

c. Prefijos AFI-SAFI enviados:

Estos prefijos son los que un enrutador comunica a su vecino en sus mensajes de actualización. La supervisión de estos prefijos proporciona información sobre los destinos de red que el enrutador anuncia activamente a otros nodos de la red. Comprender estos anuncios es esencial para comprender las decisiones de enrutamiento del enrutador y su impacto en la accesibilidad de la red.
