Integrar API Management con Service Fabric en Azure

La implementación de Azure API Management con Service Fabric es un escenario avanzado. API Management es útil cuando es necesario publicar API con un completo conjunto de reglas de enrutamiento para los servicios de Service Fabric de back-end. Las aplicaciones en la nube normalmente necesitan una puerta de enlace front-end para proporcionar un único punto de entrada para usuarios, dispositivos u otras aplicaciones. En Service Fabric, una puerta de enlace puede ser cualquier servicio sin estado diseñado para la entrada de tráfico, como una aplicación ASP.NET Core, Event Hubs, IoT Hub o Azure API Management.

En este artículo se muestra cómo configurar Azure API Management con Service Fabric para enrutar el tráfico a un servicio de back-end de Service Fabric. Cuando haya terminado, habrá implementado API Management en una red virtual y configurado una operación de API para enviar tráfico a servicios sin estado de back-end. Para más información sobre escenarios de Azure API Management con Service Fabric, consulte el artículo de introducción.

Nota:

Se recomienda usar el módulo Azure Az de PowerShell para interactuar con Azure. Para comenzar, consulte Instalación de Azure PowerShell. Para más información sobre cómo migrar al módulo Az de PowerShell, consulte Migración de Azure PowerShell de AzureRM a Az.

Disponibilidad

Importante

Esta característica ya está disponible en los niveles Premium y Developer de API Management debido a la compatibilidad requerida con redes virtuales.

Prerequisites

Antes de empezar:

• Si no tiene ninguna suscripción a Azure, cree una cuenta gratuita
• Instale Azure Powershell o la CLI de Azure.
• Cree un clúster de Windows en un grupo de seguridad de red.
• Si implementa un clúster de Windows, configure un entorno de desarrollo de Windows. Instale Visual Studio 2019 y las cargas de trabajo de desarrollo Azure, desarrollo web y ASP.NET y desarrollo a través de plataformas .NET Core. Después, configure un entorno de desarrollo .NET.

Topología de red

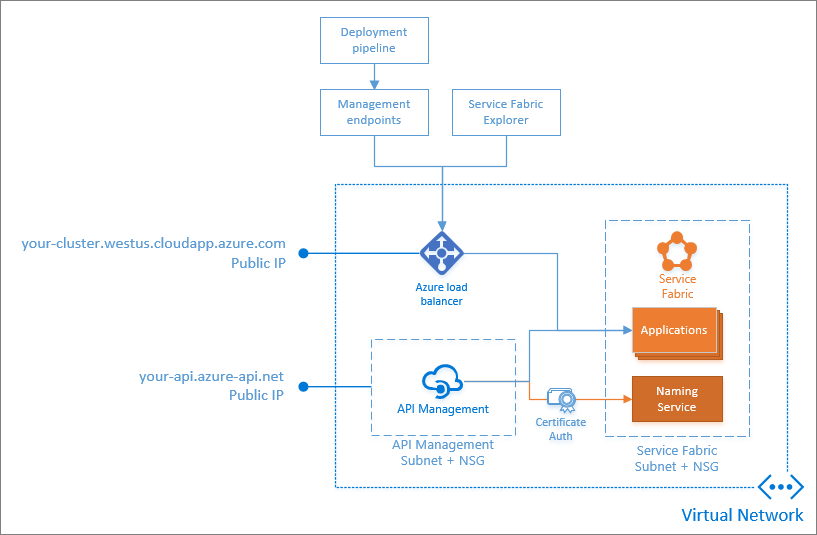

Ahora que tiene un clúster de Windows seguro en Azure, implemente API Management en la red virtual (VNET), en la subred y en el grupo de seguridad de red diseñados para API Management. En este artículo la plantilla de Resource Manager para API Management está preconfigurada para usar los nombres de la red virtual, la subred y el grupo de seguridad de red que configuró en el tutorial del clúster de Windows. Asimismo, este artículo implementa la siguiente topología en Azure, donde API Management y Service Fabric están en subredes de la misma red virtual:

Inicio de sesión en Azure y selección de la suscripción

Inicie sesión en su cuenta de Azure y seleccione su suscripción antes de ejecutar comandos de Azure.

Connect-AzAccount
Get-AzSubscription
Set-AzContext -SubscriptionId <guid>

az login
az account set --subscription <guid>

Implementación de un servicio de back-end de Service Fabric

Antes de configurar API Management para enrutar el tráfico a un servicio back-end de Service Fabric, primero necesita un servicio en ejecución que acepte solicitudes.

Cree un servicio básico y confiable de ASP.NET Core sin estado, con la plantilla de proyecto de Web API predeterminada. Así se crea un punto de conexión HTTP para el servicio que se expone en Azure API Management.

Inicie Visual Studio como administrador y cree un servicio ASP.NET Core:

1. En Visual Studio, seleccione Archivo -> Nuevo proyecto.

2. En Nube, seleccione la plantilla de aplicación de Service Fabric y asígnele el nombre "ApiApplication" .

3. Seleccione la plantilla de servicio de ASP.NET Core sin estado y denomine al proyecto "WebApiService" .

4. Seleccione la plantilla de proyecto de ASP.NET Core 2.1 de API web.

5. Una vez creado el proyecto, abra PackageRoot\ServiceManifest.xml y quite los atributos Port de la configuración del recurso de punto de conexión:

   <Resources>
     <Endpoints>
       <Endpoint Protocol="http" Name="ServiceEndpoint" Type="Input" />
     </Endpoints>
   </Resources>


   Al quitar el puerto, Service Fabric puede especificar un puerto dinámicamente del intervalo de puertos de la aplicación, abierta con el grupo de seguridad de red en la plantilla del clúster de Resource Manager, que permite que el tráfico fluya a él desde API Management.

6. Presione F5 en Visual Studio para comprobar que la API web está disponible de manera local.

   Abra Service Fabric Explorer y vaya a una instancia específica del servicio ASP.NET Core para ver la dirección base donde escucha el servicio. Agregue /api/values a la dirección base y ábralo en un explorador. Esto invoca el método Get en ValuesController en la plantilla de Web API. Devuelve la respuesta predeterminada de la plantilla, una matriz JSON con dos cadenas:

   ["value1", "value2"]`


   Este es el punto de conexión que debe exponer a través de API Management en Azure.

7. Por último, implemente la aplicación en el clúster en Azure. In Visual Studio, haga clic con el botón derecho en el proyecto de la aplicación y seleccione Publicar. Proporcione el punto de conexión del clúster (por ejemplo, mycluster.southcentralus.cloudapp.azure.com:19000) para implementar la aplicación en el clúster de Service Fabric en Azure.

En el clúster de Service Fabric en Azure ahora se ejecutará un servicio sin estado ASP.NET Core denominado fabric:/ApiApplication/WebApiService.

Descarga e información de las plantillas de Resource Manager

Descargue y guarde las plantillas de Resource Manager y el archivo de parámetros siguientes:

• network-apim.json
• network-apim.parameters.json
• apim.json
• apim.parameters.json

La plantilla network-apim.json implementa un nuevo grupo de seguridad de red y una nueva subred en la red virtual donde se implementa el clúster de Service Fabric.

En las siguientes secciones se describen los recursos que se definen mediante la plantilla apim.json. Para más información, siga los vínculos a la documentación de referencia de plantilla dentro de cada sección. Los parámetros configurables que se definen en el archivo de parámetros apim.parameters.json se establecen más adelante en este artículo.

Microsoft.ApiManagement/service

Microsoft.ApiManagement/service describe la instancia de servicio de API Management: nombre, SKU o nivel, ubicación del grupo de recursos, información del editor y red virtual.

Microsoft.ApiManagement/service/certificates

Microsoft.ApiManagement/service/certificates configura la seguridad de API Management. API Management debe autenticarse con el clúster de Service Fabric para la detección de servicios mediante un certificado de cliente con acceso al clúster. En este artículo se usa el mismo certificado que se especificó anteriormente al crear el clúster de Windows que, de forma predeterminada, se puede usar para tener acceso al clúster.

En este artículo se usa el mismo certificado para la autenticación de cliente y la seguridad de nodo a nodo del clúster. Puede utilizar otro certificado de cliente si tiene uno configurado para acceder al clúster de Service Fabric. Rellene los campos name, password y data (cadena codificada en base-64) del archivo de clave privada (.pfx) del certificado del clúster que especificó al crear el clúster de Service Fabric.

Microsoft.ApiManagement/service/backends

Microsoft.ApiManagement/service/backends describe el servicio back-end al que se reenvía el tráfico.

En los servidores back-end de Service Fabric, su clúster sirve de back-end, en lugar de usar un servicio de Service Fabric específico. Esto permite que una única directiva enrute a más de un servicio del clúster. Aquí el campo url es el nombre completo de un servicio del clúster al que se enrutan todas las solicitudes de forma predeterminada si no se especifica ningún nombre de servicio en una directiva de back-end. Puede usar un nombre de servicio falso, como "fabric:/fake/service" si no desea un servicio de reserva. resourceId especifica el punto de conexión de administración del clúster. clientCertificateThumbprint y serverCertificateThumbprints identifican los certificados usados para autenticarse con el clúster.

Microsoft.ApiManagement/service/products

Microsoft.ApiManagement/service/products crea un producto. En Azure API Management, un producto contiene una o varias API, así como una cuota de uso y los términos de uso. Una vez publicado un producto, los desarrolladores pueden suscribirse al producto y comenzar a usar las API del producto.

Rellene el campo displayName con un valor descriptivo y el campo description del producto. En este artículo, se necesita una suscripción, pero no es necesario que la apruebe un administrador. El valor de state de este producto es "publicado" y es visible para los suscriptores.

Microsoft.ApiManagement/service/apis

Microsoft.ApiManagement/service/apis crea una API. En API Management, una API representa un conjunto de operaciones que puede invocarse por las aplicaciones cliente. Una vez agregadas las operaciones, la API se agrega a un producto y se puede publicar. Una vez publicada una API, pueden usarla y suscribirse a ella los desarrolladores.

• displayName puede ser cualquier nombre para la API. En este artículo usará "Service Fabric App".
• name proporciona un nombre único y descriptivo para la API, como "aplicación de service fabric". Se muestra en el portal para desarrolladores y en el portal del publicador.
• serviceUrl hace referencia al servicio HTTP que implementa la API. API Management envía las solicitudes a esta dirección. En servidores back-end de Service Fabric, este valor de dirección URL no se usa. Puede escribir aquí cualquier valor. Por ejemplo, en este artículo será "http://servicefabric"".
• path se anexa a la dirección URL base del servicio API Management. La dirección URL base es común para todas las API hospedadas en una instancia del servicio API Management. API Management distingue las API por su sufijo, por lo que el sufijo debe ser único para cada API de un publicador determinado.
• El campo protocols determina los protocolos que se pueden usar para acceder a la API. En este artículo, se muestran http y https.
• path es un sufijo de la API. En este artículo deberá usar "myapp".

Microsoft.ApiManagement/service/apis/operations

Microsoft.ApiManagement/service/apis/operations: antes de usar una API de API Management, se deben agregar operaciones a la API. Los clientes externos usan una operación para comunicarse con el servicio sin estado de ASP.NET Core que se ejecuta en el clúster de Service Fabric.

Para agregar una operación de API de front-end, rellene los valores:

• displayName y description describen la operación. En este artículo deberá usar "Values".
• method especifica el verbo HTTP. En este artículo deberá especificar GET.
• urlTemplate se anexa a la dirección URL base de la API e identifica una única operación HTTP. En este artículo deberá usar /api/values si agregó el servicio back-end de .NET, o getMessage si agregó el servicio back-end de Java. De forma predeterminada, la ruta de acceso URL que se especifica aquí se envía al servicio de back-end de Service Fabric. Si usa aquí la misma ruta de acceso URL que usa el servicio, como "/api/values", la operación funciona sin más modificaciones. También puede especificar aquí una ruta de acceso URL distinta de la que usa el servicio de back-end de Service Fabric, en cuyo caso también debe especificar después una ruta de acceso de reescritura en la directiva de la operación.

Microsoft.ApiManagement/service/apis/policies

Microsoft.ApiManagement/service/apis/policies crea una directiva de back-end, que vincula todos los elementos. Es donde se configura el servicio de back-end de Service Fabric al que se enrutan las solicitudes. Puede aplicar esta directiva a cualquier operación de API. Para más información, consulte Introducción a las directivas.

La configuración de back-end de Service Fabric proporciona los controles de enrutamiento de solicitudes siguientes:

• Selección de instancias de servicio mediante la especificación de un nombre de instancia de servicio de Service Fabric, ya sea codificado de forma rígida (por ejemplo, "fabric:/myapp/myservice") o generado a partir de la solicitud HTTP (por ejemplo, "fabric:/myapp/users/" + context.Request.MatchedParameters["name"]).
• Resolución de la partición mediante la generación de una clave de partición a partir de cualquier esquema de partición de Service Fabric.
• Selección de réplicas para los servicios con estado.
• Condiciones de reintento de resolución que permiten especificar las condiciones para volver a resolver una ubicación de servicio y volver a enviar una solicitud.

policyContent es el contenido XML con escape JSON de la directiva. En este artículo deberá crear una directiva de back-end que enrute las solicitudes directamente al servicio sin estado .NET o Java implementado anteriormente. Agregue una directiva set-backend-service bajo las directivas de entrada. Reemplace el valor de sf-service-instance-name por fabric:/ApiApplication/WebApiService, si anteriormente implementó el servicio back-end de .NET, o por fabric:/EchoServerApplication/EchoServerService, si implementó el servicio Java. backend-id hace referencia a un recurso de back-end, en este caso el recurso Microsoft.ApiManagement/service/backends definido en la plantilla apim.json. backend-id también puede hacer referencia a otro recurso de back-end creado mediante las API de API Management. En este artículo deberá establecer backend-id en el valor del parámetro service_fabric_backend_name.

<policies>
  <inbound>
    <base/>
    <set-backend-service
        backend-id="servicefabric"
        sf-service-instance-name="service-name"
        sf-resolve-condition="@(context.LastError?.Reason == "BackendConnectionFailure")" />
  </inbound>
  <backend>
    <base/>
  </backend>
  <outbound>
    <base/>
  </outbound>
</policies>

Para obtener un conjunto completo de los atributos de directiva de back-end de Service Fabric, consulte la documentación de back-end de API Management

Definición de los parámetros e implementación de API Management

Rellene los siguientes parámetros vacíos en apim.parameters.json para la implementación.

Parámetro	Value
apimInstanceName	sf-apim
apimPublisherEmail	myemail@contosos.com
apimSku	Desarrollador
serviceFabricCertificateName	sfclustertutorialgroup320171031144217
certificatePassword	q6D7nN%6ck@6
serviceFabricCertificateThumbprint	C4C1E541AD512B8065280292A8BA6079C3F26F10
serviceFabricCertificate	<cadena codificada en base 64>
url_path	/api/values
clusterHttpManagementEndpoint	https://mysfcluster.southcentralus.cloudapp.azure.com:19080
inbound_policy	<Cadena XML>

certificatePassword y serviceFabricCertificateThumbprint deben coincidir con el certificado usado para configurar el clúster.

serviceFabricCertificate es el certificado como una cadena codificada en base 64, que se puede generar mediante el siguiente script:

$bytes = [System.IO.File]::ReadAllBytes("C:\mycertificates\sfclustertutorialgroup220171109113527.pfx");
$b64 = [System.Convert]::ToBase64String($bytes);
[System.Io.File]::WriteAllText("C:\mycertificates\sfclustertutorialgroup220171109113527.txt", $b64);

En inbound_policy, reemplace el valor de sf-service-instance-name por fabric:/ApiApplication/WebApiService si implementó antes el servicio de back-end de .NET, o por fabric:/EchoServerApplication/EchoServerService si implementó el servicio Java. backend-id hace referencia a un recurso de back-end, en este caso el recurso Microsoft.ApiManagement/service/backends definido en la plantilla apim.json. backend-id también puede hacer referencia a otro recurso de back-end creado mediante las API de API Management. En este artículo deberá establecer backend-id en el valor del parámetro service_fabric_backend_name.

<policies>
  <inbound>
    <base/>
    <set-backend-service
        backend-id="servicefabric"
        sf-service-instance-name="service-name"
        sf-resolve-condition="@(context.LastError?.Reason == "BackendConnectionFailure")" />
  </inbound>
  <backend>
    <base/>
  </backend>
  <outbound>
    <base/>
  </outbound>
</policies>

Use el siguiente script para implementar la plantilla de Resource Manager y los archivos de parámetros para API Management:

$groupname = "sfclustertutorialgroup"
$clusterloc="southcentralus"
$templatepath="C:\clustertemplates"

New-AzResourceGroupDeployment -ResourceGroupName $groupname -TemplateFile "$templatepath\network-apim.json" -TemplateParameterFile "$templatepath\network-apim.parameters.json" -Verbose

New-AzResourceGroupDeployment -ResourceGroupName $groupname -TemplateFile "$templatepath\apim.json" -TemplateParameterFile "$templatepath\apim.parameters.json" -Verbose

ResourceGroupName="sfclustertutorialgroup"
az deployment group create --name ApiMgmtNetworkDeployment --resource-group $ResourceGroupName --template-file network-apim.json --parameters @network-apim.parameters.json

az deployment group create --name ApiMgmtDeployment --resource-group $ResourceGroupName --template-file apim.json --parameters @apim.parameters.json

Pruébelo

Ahora puede intentar enviar una solicitud al servicio back-end de Service Fabric a través de API Management directamente desde Azure Portal.

1. En el servicio API Management, seleccione API.

2. En la API de Service Fabric App que creó en los pasos anteriores, seleccione la pestaña Prueba y, a continuación, la operación Values.

3. Haga clic en el botón Enviar para enviar una solicitud de prueba al servicio de back-end. La respuesta HTTP debe ser similar a la siguiente:

   HTTP/1.1 200 OK

   Transfer-Encoding: chunked

   Content-Type: application/json; charset=utf-8

   Vary: Origin

   Ocp-Apim-Trace-Location: https://apimgmtstodhwklpry2xgkdj.blob.core.windows.net/apiinspectorcontainer/PWSQOq_FCDjGcaI1rdMn8w2-2?sv=2015-07-08&sr=b&sig=MhQhzk%2FEKzE5odlLXRjyVsgzltWGF8OkNzAKaf0B1P0%3D&se=2018-01-28T01%3A04%3A44Z&sp=r&traceId=9f8f1892121e445ea1ae4d2bc8449ce4

   Date: Sat, 27 Jan 2018 01:04:44 GMT


   ["value1", "value2"]


Limpieza de recursos

Un clúster está formado por muchos otros recursos de Azure, además del propio recurso del clúster. La manera más sencilla de eliminar el clúster y todos los recursos que consume es eliminar el grupo de recursos.

Inicie sesión en Azure y seleccione el identificador de suscripción con el que quiere quitar el clúster. Para encontrar el identificador de suscripción, inicie sesión en Azure Portal. Elimine el grupo de recursos y todos los recursos del clúster mediante el cmdlet Remove-AzResourceGroup.

$ResourceGroupName = "sfclustertutorialgroup"
Remove-AzResourceGroup -Name $ResourceGroupName -Force

ResourceGroupName="sfclustertutorialgroup"
az group delete --name $ResourceGroupName

Pasos siguientes

Obtenga más información acerca de cómo usar API Management.

También puede usar Azure Portal para crear y administrar back-ends de Service Fabric para API Management.
