Dirección del tráfico a puntos de conexión específicos en función de la subred de usuario mediante Traffic Manager

2024-08-08

En este artículo se describe cómo configurar el método de enrutamiento del tráfico en una subred. El método de enrutamiento de tráfico de subred permite asignar un conjunto de intervalos de direcciones IP a puntos de conexión específicos y cuando Traffic Manager recibe una solicitud, inspecciona la dirección IP de origen de la solicitud y devuelve el punto de conexión asociado a ella.

En el escenario que se trata en este artículo, con la subred de enrutamiento, según la dirección IP de la consulta del usuario, el tráfico se enruta a un sitio web interno o un sitio web de producción.

Si no tiene una suscripción a Azure, cree una cuenta gratuita antes de empezar.

Prerrequisitos

Para ver a Traffic Manager en acción, este tutorial requiere que implemente lo siguiente:

Dos sitios web básicos que se ejecutan en regiones de Azure diferentes: Este de EE. UU. (actúa como sitio web interno) y Oeste de Europa (actúa como sitio web de producción).
Dos máquinas virtuales para probar Traffic Manager (una máquina virtual en Este de EE. UU. y la segunda máquina virtual en Oeste de Europa).

Las máquinas virtuales de prueba se usan para ilustrar cómo enruta Traffic Manager el tráfico de usuario al sitio web interno o al sitio web de producción según la subred desde donde se origina la consulta del usuario.

Inicie sesión en Azure Portal.

Creación de sitios web

En esta sección, creará dos instancias de sitio web que proporcionan los puntos de conexión de servicio para el perfil de Traffic Manager en dos regiones de Azure. La creación de los dos sitios web incluye los pasos siguientes:

Crear dos máquinas virtuales para ejecutar un sitio web básico: una en Este de EE. UU. y otra en Oeste de Europa.
Instale un servidor IIS en cada máquina virtual y actualice la página del sitio web predeterminada que describe el nombre de la máquina virtual a la que un usuario se conecta cuando visita el sitio web.

Creación de máquinas virtuales para ejecutar sitios web

En esta sección, creará dos máquinas virtuales myEndpointVMEastUS y myEndpointVMWEurope en las regiones de Azure Este de EE. UU. y Oeste de Europa.

En la esquina superior izquierda de Azure Portal, seleccione Crear un recurso>Compute>Windows Server 2016 VM (VM de Windows Server 2016).

Escriba o seleccione la siguiente información para Aspectos básicos, acepte los valores predeterminados para el resto de la configuración y luego seleccione Crear:

Configuración	Value
Nombre	myIISVMEastUS
Nombre de usuario	Escriba un nombre de usuario de su elección.
Contraseña	Escriba una contraseña de su elección. La contraseña debe tener al menos 12 caracteres de largo y cumplir con los requisitos de complejidad definidos.
Resource group	Seleccione Nuevo y luego escriba myResourceGroupTM1.
Location	Seleccione Este de EE. UU.

Seleccione un tamaño de máquina virtual en Elegir un tamaño.

Seleccione los valores siguientes en Configuración y, después, seleccione Aceptar:

Configuración	Value
Virtual network	Seleccione Red virtual, en Crear red virtual, para Nombre, escriba myVNet1, para cada subred, escriba mySubnet.
Grupo de seguridad de red	Seleccione Básico y, en la lista desplegable Seleccionar puertos de entrada públicos, seleccione HTTP y RDP
Diagnósticos de arranque	Seleccione Deshabilitado.

En Crear de la página Resumen, seleccione Crear para iniciar la implementación de la máquina virtual.

Complete de nuevo los pasos del 1 al 6, con los cambios siguientes:

Configuración	Value
Resource group	Seleccione Nuevo y, a continuación, escriba myResourceGroupTM2
Location	Oeste de Europa
Nombre de la máquina virtual	myIISVMWEurope
Virtual network	Seleccione Red virtual, en Crear red virtual, para Nombre, escriba myVNet2, para cada subred, escriba mySubnet.

Las máquinas virtuales tardan unos minutos en crearse. No siga con los pasos restantes hasta que se creen ambas máquinas virtuales.

Instalación de IIS y personalización de la página web predeterminada

En esta sección, instalará el servidor IIS en las dos máquinas virtuales: myIISVMEastUS & myIISVMWEurope, y a continuación, actualizará la página del sitio web predeterminado. La página del sitio web personalizado muestra el nombre de la máquina virtual a la que se está conectando cuando visita el sitio web desde un explorador web.

Seleccione Todos los recursos en el menú de la izquierda y, en la lista de recursos, haga clic en myIISVMEastUS, que se encuentra en el grupo de recursos myResourceGroupTM1.
En la página Introducción, haga clic en Conectar y luego, en Conectarse a una máquina virtual, seleccione Descargar archivo RDP.
Abra el archivo .rdp descargado. Cuando se le pida, seleccione Conectar. Escriba el nombre de usuario y la contraseña que especificó al crear la máquina virtual. Puede que deba seleccionar More choices (Más opciones) y, luego, Use a different account (Usar una cuenta diferente), para especificar las credenciales que escribió al crear la máquina virtual.
Seleccione Aceptar.
Puede recibir una advertencia de certificado durante el proceso de inicio de sesión. Si recibe la advertencia, seleccione Sí o Continuar para continuar con la conexión.
En el escritorio del servidor, vaya a Herramientas administrativas de Windows>Administrador del servidor .

Inicie Windows PowerShell en myIISVMEastUS y use los siguientes comandos para instalar el servidor IIS y actualizar el archivo HTM predeterminado.

# Install IIS
Install-WindowsFeature -name Web-Server -IncludeManagementTools

# Remove default htm file
remove-item C:\inetpub\wwwroot\iisstart.htm

#Add custom htm file
Add-Content -Path "C:\inetpub\wwwroot\iisstart.htm" -Value $("Hello World from my test website server - " + $env:computername)

Cierre la conexión de RDP con myIISVMEastUS.
Repita los pasos 1-6 mediante la creación de una conexión RDP con la máquina virtual myIISVMWEurope dentro del grupo de recursos myResourceGroupTM2 para instalar IIS y personalizar su página web predeterminada.

Inicie Windows PowerShell en myIISVMWEurope y use los siguientes comandos para instalar el servidor IIS y actualizar el archivo HTM predeterminado.

# Install IIS
Install-WindowsFeature -name Web-Server -IncludeManagementTools

# Remove default htm file
remove-item C:\inetpub\wwwroot\iisstart.htm

#Add custom htm file
Add-Content -Path "C:\inetpub\wwwroot\iisstart.htm" -Value $("Hello World from my production website server - " + $env:computername)

Configuración de nombres DNS para las máquinas virtuales que ejecutan IIS

Traffic Manager enruta el tráfico de usuario basándose en el nombre DNS de los puntos de conexión de servicio. En esta sección, configurará los nombres DNS de los servidores IIS: myIISVMEastUS y myIISVMWEurope.

Haga clic en Todos los recursos en el menú de la izquierda y, en la lista de recursos, seleccione myIISVMEastUS, que se encuentra en el grupo de recursos myResourceGroupTM1.
En la página Introducción, en Nombre DNS, seleccione Configurar.
En la página Configuración, en la etiqueta de nombre DNS, agregue un nombre único y luego seleccione Guardar.
Repita los pasos 1-3, para la máquina virtual denominada myIISVMWEurope que se encuentra en el grupo de recursos myResourceGroupTM1.

Creación de máquinas virtuales de prueba

En esta sección, creará una máquina virtual (mVMEastUS and myVMWestEurope) en cada región de Azure (Este de EE. UU. y Oeste de Europa. Usará estas máquinas virtuales para probar cómo Traffic Manager enruta el tráfico al servidor IIS más cercano al examinar el sitio web.

En la esquina superior izquierda de Azure Portal, seleccione Crear un recurso>Compute>Windows Server 2016 VM (VM de Windows Server 2016).

Escriba o seleccione la siguiente información para Aspectos básicos, acepte los valores predeterminados para el resto de la configuración y luego seleccione Crear:

Configuración	Value
Nombre	myVMEastUS
Nombre de usuario	Escriba un nombre de usuario de su elección.
Contraseña	Escriba una contraseña de su elección. La contraseña debe tener al menos 12 caracteres de largo y cumplir con los requisitos de complejidad definidos.
Resource group	Seleccione Existente y, a continuación, seleccione myResourceGroupTM1.

Seleccione un tamaño de máquina virtual en Elegir un tamaño.

Seleccione los valores siguientes en Configuración y, después, seleccione Aceptar:

Configuración	Value
Virtual network	Seleccione Red virtual, en Crear red virtual; en Nombre, escriba myVNet3; para cada subred, escriba mySubnet3.
Grupo de seguridad de red	Seleccione Básico y, en la lista desplegable Seleccionar puertos de entrada públicos, seleccione HTTP y RDP
Diagnósticos de arranque	Seleccione Deshabilitado.

En Crear de la página Resumen, seleccione Crear para iniciar la implementación de la máquina virtual.

Complete de nuevo los pasos del 1 al 5, con los cambios siguientes:

Configuración	Value
Nombre de la máquina virtual	myVMWEurope
Resource group	Seleccione Existente y escriba myResourceGroupTM2.
Virtual network	Seleccione Red virtual, en Crear red virtual; en Nombre, escriba myVNet4; para cada subred, escriba mySubnet4.

Las máquinas virtuales tardan unos minutos en crearse. No siga con los pasos restantes hasta que se creen ambas máquinas virtuales.

Crear un perfil de Traffic Manager

Cree un perfil de Traffic Manager que le permita devolver puntos de conexión específicos según la dirección IP de origen de la solicitud.

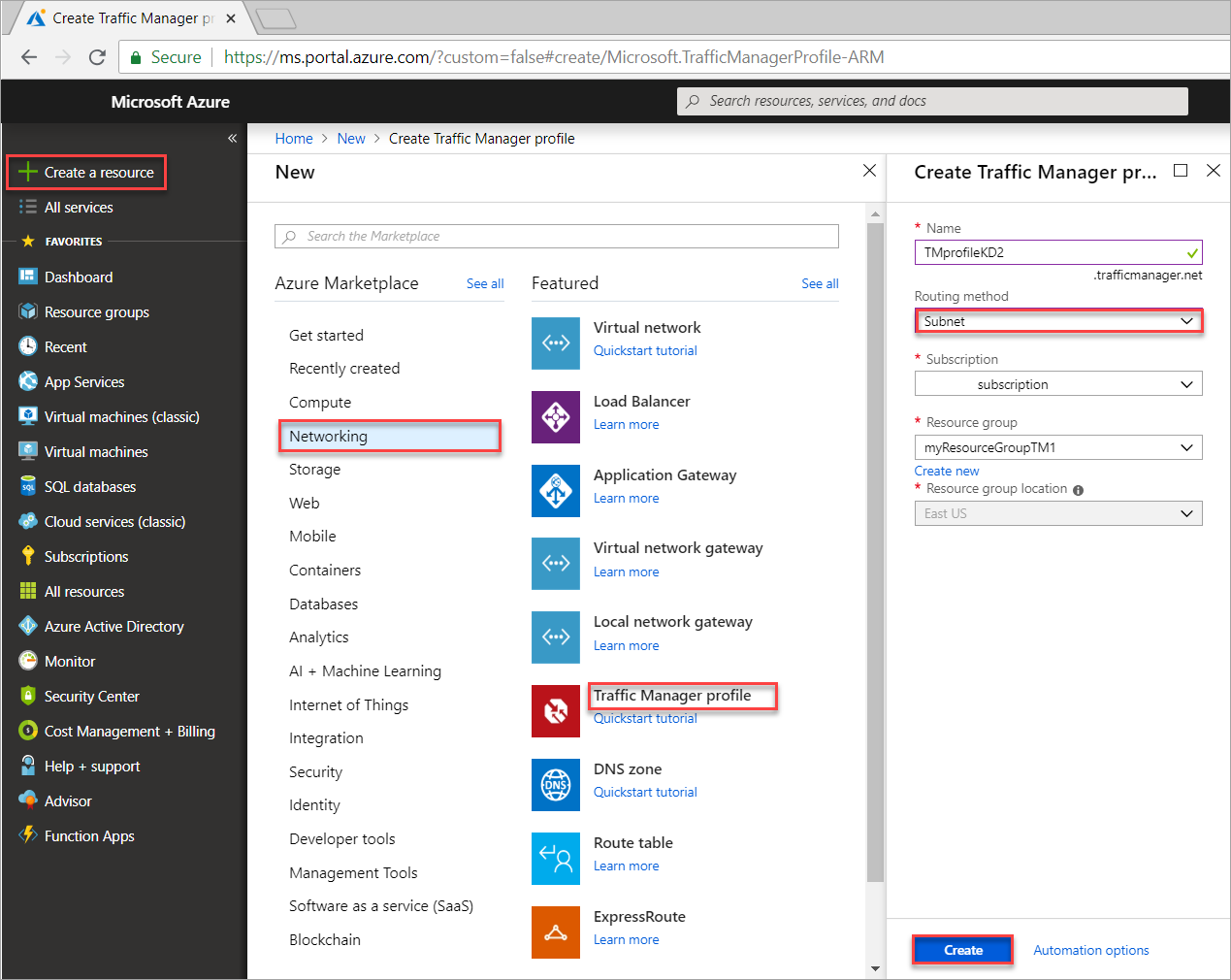

En la parte superior izquierda de la pantalla, seleccione Crear un recurso>Redes>Perfil de Traffic Manager>Crear.

En Crear perfil de Traffic Manager, escriba o seleccione la siguiente información, acepte los valores predeterminados para el resto de la configuración y, a continuación, seleccione Crear:

Configuración	Value
Nombre	Este nombre debe ser único en la zona `trafficmanager.net` y generará el nombre DNS, `trafficmanager.net`, que se usa para acceder al perfil de Traffic Manager.
Método de enrutamiento	Seleccione el método de enrutamiento Subred.
Subscription	Selecciona tu suscripción.
Resource group	Haga clic en Existente y escriba myResourceGroupTM1.

Incorporación de puntos de conexión de Traffic Manager

Agregue las dos máquinas virtuales que ejecutan los servidores IIS: myIISVMEastUS & myIISVMWEurope para enrutar el tráfico del usuario en función de la subred de la consulta del usuario.

En la barra de búsqueda del portal, busque el nombre del perfil de Traffic Manager que creó en la sección anterior y seleccione el perfil en los resultados que aparecen.
En perfil de Traffic Manager, en la sección Configuración, haga clic en Puntos de conexión y, a continuación, haga clic en Agregar.

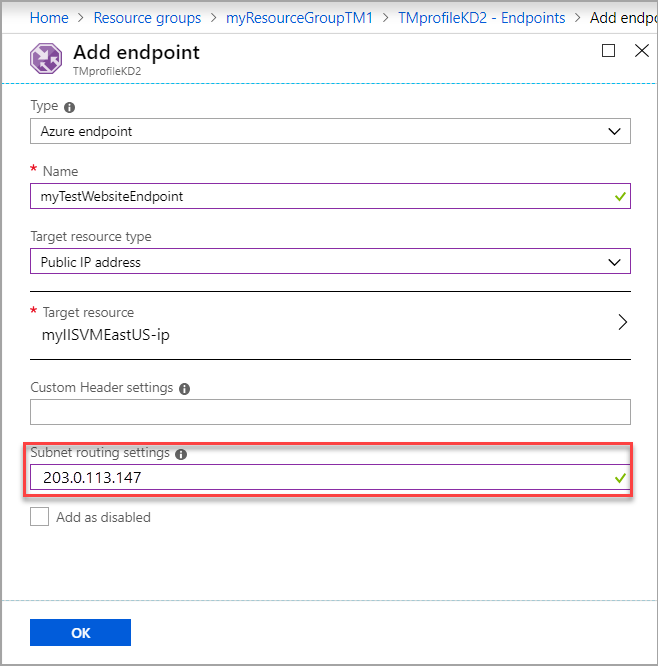

Escriba o seleccione la siguiente información, acepte los valores predeterminados para el resto de la configuración y luego seleccione Aceptar:

Configuración	Value
Tipo	Punto de conexión de Azure
Nombre	myTestWebSiteEndpoint
Tipo de recurso de destino	Dirección IP pública
Recurso de destino	Elija una dirección IP pública para mostrar la lista de recursos con direcciones IP públicas en la misma suscripción. En Recurso, seleccione la dirección IP pública denominada myIISVMEastUS-ip. Se trata de la dirección IP pública de la máquina virtual del servidor IIS en la región Este de EE. UU.
Configuración de enrutamiento de subred	Agregue la dirección IP de la resolución DNS recursiva utilizada por la máquina virtual de prueba myVMEastUS. Cualquier consulta de usuario que se origine en esta máquina virtual se dirigirá a myTestWebSiteEndpoint.

Repita los pasos 2 y 3 para agregar otro punto de conexión denominado myProductionEndpoint para la dirección IP pública myIISVMWEurope-ip que está asociada la máquina virtual del servidor IIS denominada myIISVMWEurope. En Configuración de enrutamiento de subred, agregue la dirección IP de la resolución DNS recursiva utilizada por la máquina virtual de prueba myVMWestEurope. Cualquier consulta de usuario que se efectúe desde esta máquina virtual de prueba a través de su resolución DNS se enrutará al punto de conexión myProductionWebsiteEndpoint.
Cuando termine de agregar ambos puntos de conexión, aparecerán en Perfil de Traffic Manager junto con el estado de supervisión como En línea.

Prueba del perfil de Traffic Manager

En esta sección, probará cómo Traffic Manager enruta el tráfico de usuario desde una subred determinada a un punto de conexión específico. Para ver a Traffic Manager en acción, complete los pasos siguientes:

Determine el nombre DNS del perfil de Traffic Manager.
Vea a Traffic Manager en acción de la siguiente manera:
- Desde la máquina virtual de prueba (myVMEastUS) que se encuentra en la región Este de EE. UU. , en un explorador web, busque el nombre DNS del perfil de Traffic Manager.
- Desde la máquina virtual de prueba (myVMEastUS) que se encuentra en la región Oeste de Europa, en un explorador web, busque el nombre DNS del perfil de Traffic Manager.

Determinación del nombre DNS del perfil de Traffic Manager

En este tutorial, por simplicidad, usará el nombre DNS del perfil de Traffic Manager para visitar los sitios web.

Puede determinar el nombre DNS del perfil de Traffic Manager de la siguiente manera:

En la barra de búsqueda del portal, busque el nombre del perfil de Traffic Manager que creó en la sección anterior. Haga clic en el perfil de Traffic Manager en los resultados que aparezcan.
Haga clic en Descripción general.

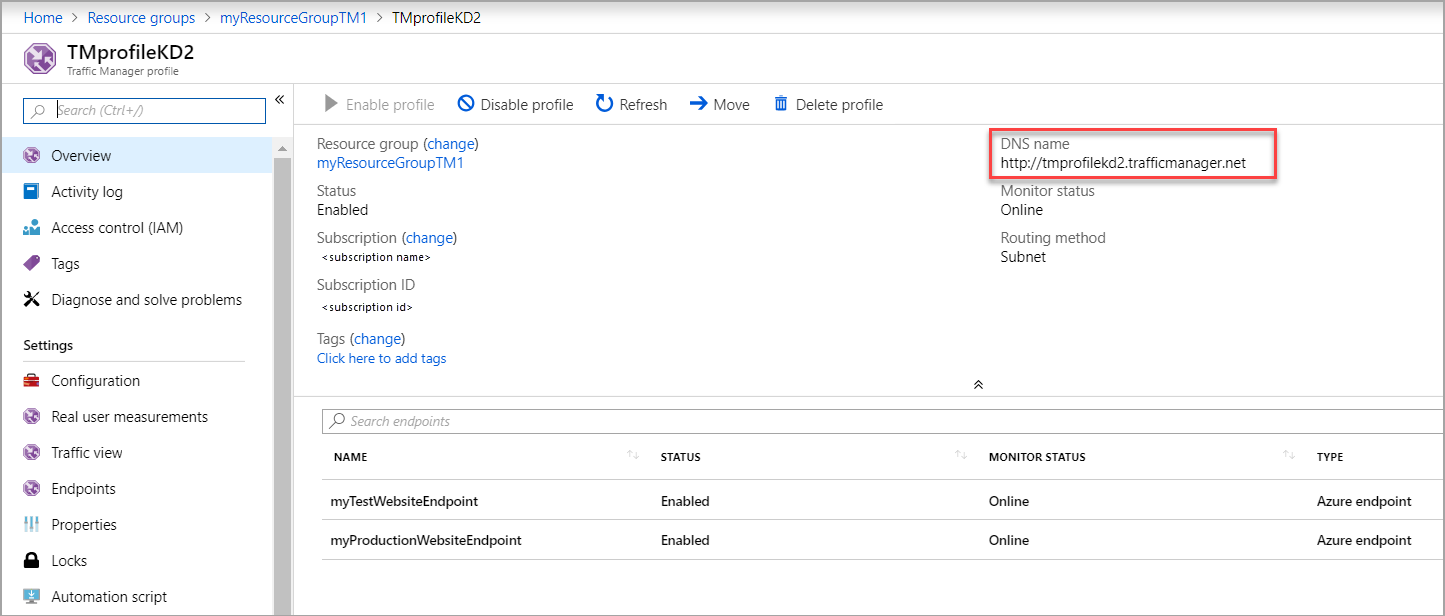

La hoja Perfil de Traffic Manager muestra el nombre DNS del perfil de Traffic Manager que acaba de crear. En las implementaciones de producción, puede configurar un nombre de dominio mnemónico para que apunte al nombre de dominio de Traffic Manager, mediante un registro CNAME de DNS.

Ver a Traffic Manager en acción

En esta sección, puede ver a Traffic Manager en acción.

Seleccione Todos los recursos en el menú de la izquierda y, en la lista de recursos, haga clic en myVMEastUS, que se encuentra en el grupo de recursos myResourceGroupTM1.
En la página Introducción, haga clic en Conectar y luego, en Conectarse a una máquina virtual, seleccione Descargar archivo RDP.
Abra el archivo .rdp descargado. Cuando se le pida, seleccione Conectar. Escriba el nombre de usuario y la contraseña que especificó al crear la máquina virtual. Puede que deba seleccionar More choices (Más opciones) y, luego, Use a different account (Usar una cuenta diferente), para especificar las credenciales que escribió al crear la máquina virtual.
Seleccione Aceptar.
Puede recibir una advertencia de certificado durante el proceso de inicio de sesión. Si recibe la advertencia, seleccione Sí o Continuar para continuar con la conexión.

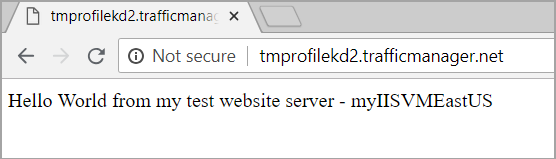

En un explorador web, escriba la máquina virtual myVMEastUS, escriba el nombre DNS del perfil de Traffic Manager para ver el sitio web. Dado que la dirección IP de la máquina virtual myVMEastUS está asociada al punto de conexión myIISVMEastUS, el explorador web inicia el servidor del sitio web de prueba myIISVMEastUS.
A continuación, conéctese a la máquina virtual myVMWestEurope ubicada en Oeste de Europa mediante los pasos 1-5 y vaya al nombre de dominio del perfil de Traffic Manager de esta máquina virtual. Dado que la dirección IP de la máquina virtual myVMWestEurope está asociada al punto de conexión myIISVMEastUS, el explorador web inicia el servidor del sitio web de prueba myIISVMWEurope.

Eliminar el perfil de Traffic Manager

Cuando ya no los necesite, elimine los grupos de recursos (ResourceGroupTM1 y ResourceGroupTM2). Para ello, seleccione el grupo de recursos (ResourceGroupTM1 o ResourceGroupTM2) y luego seleccione Eliminar.

Pasos siguientes

Información sobre el método de enrutamiento de tráfico ponderado.
Sepa cómo funciona el método de enrutamiento por prioridad.
Información sobre el método de enrutamiento geográfico.
