Uso de la extensión Diagnostics de Linux 4.0 para supervisar métricas y registros

  • Artículo

Precaución

En este artículo se hace referencia a CentOS, una distribución de Linux que está cerca de su estado Final de ciclo vida (EOL). Tenga en cuenta su uso y planifique en consecuencia. Para obtener más información, consulte la Guía de fin de vida de CentOS.

En este artículo se describen las versiones más recientes de la extensión Diagnostics de Linux (LAD).

Importante

Para obtener información sobre la versión 3.x, vea Uso de la extensión Diagnostics de Linux 3.0 para supervisar métricas y registros. Para obtener información acerca de la versión 2.3 y anteriores, consulte Supervisión de los datos de rendimiento y diagnóstico de una VM de Linux.

La extensión Diagnostics de Linux ayuda a supervisar el mantenimiento de máquinas virtuales Linux en Microsoft Azure. Ofrece la siguiente funcionalidad:

Origen de datos Opciones de personalización Destinos necesarios Destinos opcionales
Métricas Contador, agregación, frecuencia de muestreo, especificadores Azure Table Storage EventHub, Azure Blob Storage (formato JSON), Azure Monitor (nuevo en LAD 4.0)
syslog Instalación, nivel de gravedad Azure Table Storage EventHub, Azure Blob Storage (formato JSON)
Archivos Ruta de acceso del registro, tabla de destino Azure Table Storage EventHub, Azure Blob Storage (formato JSON)

Esta extensión funciona con ambos modelos de implementación de Azure: Azure Resource Manager y clásico.

Requisitos previos

  • Versión 2.2.0 o posterior del agente Linux de Azure. La mayoría de las imágenes de la galería de máquina virtual Linux de Azure incluyen la versión 2.2.7 o posterior. Ejecute /usr/sbin/waagent -version para confirmar la versión instalada en la máquina virtual. Si la máquina virtual ejecuta una versión anterior del agente invitado, actualice el agente de Linux.
  • Azure CLI. Instale el entorno de la CLI de Azure en la máquina.
  • El comando wget . Si aún no lo tiene, instálelo con el administrador de paquetes correspondiente.
  • Una suscripción a Azure y una cuenta de almacenamiento de uso general para almacenar los datos. Las cuentas de almacenamiento de uso general admiten el almacenamiento en tablas, que es necesario. No funcionará una cuenta de Blob Storage.
  • Python 2.

Distribuciones de Linux compatibles

Consulte Sistemas operativos del agente admitidos.

Requisito de Python

La extensión Diagnostics de Linux requiere Python 2. Si la máquina virtual usa una distribución que no incluye Python 2, instálelo.

Nota

Actualmente tenemos previsto converger todas las versiones de las extensiones Diagnostics de Linux (LAD) con el nuevo agente de supervisión de Azure, que ya es compatible con Python 3. El LAD se programará para dejarse de usar, con anuncio y aprobación pendientes.

Para instalar Python 2, ejecute uno de los siguientes comandos de muestra:

  • Red Hat, CentOS, Oracle: yum install -y python2
  • Ubuntu, Debian: apt-get install -y python2
  • SUSE: zypper install -y python2

El archivo ejecutable python2 debe tener el valor python como alias.

  1. Ejecute el siguiente comando para quitar los alias existentes.

    sudo update-alternatives --remove-all python

  2. Para crear el alias, ejecute el siguiente comando.

    sudo update-alternatives --install /usr/bin/python python /usr/bin/python2 1

Instalación de la extensión

Puede habilitar esta extensión para su VM y conjunto de escalado de máquinas virtuales mediante cmdlets de Azure PowerShell, scripts de la CLI de Azure, plantillas de Resource Manager (plantillas de ARM) o Azure Portal. Para obtener más información, consulte Características y extensiones de las máquinas virtuales para Linux.

Nota

Algunos componentes de la extensión de máquina virtual Diagnostics de Linux también se incluyen en la extensión de máquina virtual de Log Analytics. Se pueden producir conflictos si se crean instancias de las dos extensiones en la misma plantilla de ARM.

Para evitar los conflictos en tiempo de instalación, use la directiva dependsOn para instalar las extensiones de manera secuencial. Las extensiones se pueden instalar en cualquier orden.

Use las instrucciones de instalación y una configuración de ejemplo descargable a fin de configurar LAD 4.0 para:

  • Capture y almacene las mismas métricas que proporcionaban las versiones 2.3 y 3.x de LAD.
  • Envíe métricas al receptor de Azure Monitor junto con el receptor habitual de Azure Storage. Esta funcionalidad es nueva en LAD 4.0.
  • Capture un conjunto útil de métricas del sistema de archivos, como en LAD 3.0.
  • Capture la recopilación predeterminada de syslog habilitada por LAD 2.3.
  • Habilite la experiencia de Azure Portal para la creación de gráficos y desencadenamiento de alertas en métricas de VM.

La configuración descargable es solo un ejemplo. Modifíquela para satisfacer sus necesidades.

Instalación

Puede instalar y configurar LAD 4.0 en la CLI de Azure o en Azure PowerShell.

Si la configuración protegida se encuentra en el archivo ProtectedSettings.json y la información de configuración pública está en PublicSettings.json, ejecute este comando:

az vm extension set --publisher Microsoft.Azure.Diagnostics \
  --name LinuxDiagnostic --version 4.0 --resource-group <resource_group_name> \
  --vm-name <vm_name> --protected-settings ProtectedSettings.json \
  --settings PublicSettings.json

El comando supone que se está usando el modo de Administración de recursos de Azure de la CLI de Azure. Si quiere configurar LAD para las VM con el modelo de implementación clásica, cambie al modo de administración de servicios (azure config mode asm) y omita el nombre del grupo de recursos en el comando.

Para obtener más información, consulte la documentación de la CLI multiplataforma.

Habilitación de la actualización automática

Para habilitar la actualización automática del agente, recomendamos que habilite la característica de actualización automática de extensiones:

az vm extension set --publisher Microsoft.Azure.Diagnostics --name LinuxDiagnostic \
  --version 4.0 --resource-group <resource_group_name> --vm-name <vm_name> \
  --protected-settings ProtectedSettings.json --settings PublicSettings.json \
  --enable-auto-upgrade true

Instalación de ejemplo

En estos ejemplos, la configuración de ejemplo recopila un conjunto de datos estándar y los envía a un almacenamiento en tablas. La URL de la configuración de ejemplo y su contenido pueden modificarse.

Nota

Para los siguientes ejemplos, rellene los valores apropiados para las variables de la primera sección antes de ejecutar el código.

En la mayoría de los casos, debe descargar una copia del archivo JSON de configuración del portal y personalizarlo en función de sus necesidades. Emplee plantillas o la automatización para usar una versión personalizada del archivo de configuración, en lugar de descargarlo desde la URL cada vez.

Al habilitar el nuevo receptor de Azure Monitor, las VM deben tener habilitada la identidad asignada por el sistema para generar tokens de autenticación de las identidades administradas para recursos de Azure. Puede agregar esta configuración durante la creación de la VM o después. Para obtener instrucciones para Azure Portal, la CLI de Azure, PowerShell y Azure Resource Manager, consulte Configuración de identidades administradas.

Ejemplo de instalación: CLI de Azure

# Set your Azure VM diagnostic variables.
my_subscription_id=<your_azure_subscription_id>
my_resource_group=<your_azure_resource_group_name_containing_your_azure_linux_vm>
my_linux_vm=<your_azure_linux_vm_name>
my_diagnostic_storage_account=<your_azure_storage_account_for_storing_vm_diagnostic_data>

# Login to Azure before you do anything else.
az login

# Select the subscription that contains the storage account.
az account set --subscription $my_subscription_id

# Enable system-assigned identity on the existing VM.
az vm identity assign --resource-group $my_resource_group --name $my_linux_vm

# Download the sample public settings. You could instead use curl or any web browser.
wget https://raw.githubusercontent.com/Azure/azure-linux-extensions/master/Diagnostic/tests/lad_2_3_compatible_portal_pub_settings.json -O portal_public_settings.json

# Build the VM resource ID. Replace the storage account name and resource ID in the public settings.
my_vm_resource_id=$(az vm show --resource-group $my_resource_group \
  --name $my_linux_vm --query "id" -o tsv)
sed -i "s#__DIAGNOSTIC_STORAGE_ACCOUNT__#$my_diagnostic_storage_account#g" portal_public_settings.json
sed -i "s#__VM_RESOURCE_ID__#$my_vm_resource_id#g" portal_public_settings.json

# Build the protected settings (storage account SAS token).
my_diagnostic_storage_account_sastoken=$(az storage account generate-sas \
  --account-name $my_diagnostic_storage_account --expiry 2037-12-31T23:59:00Z \
  --permissions wlacu --resource-types co --services bt -o tsv)
my_lad_protected_settings="{'storageAccountName': '$my_diagnostic_storage_account', \
  'storageAccountSasToken': '$my_diagnostic_storage_account_sastoken'}"

# Finally, tell Azure to install and enable the extension.
az vm extension set --publisher Microsoft.Azure.Diagnostics --name LinuxDiagnostic \
  --version 4.0 --resource-group $my_resource_group --vm-name $my_linux_vm \
  --protected-settings "${my_lad_protected_settings}" --settings portal_public_settings.json

Ejemplo de instalación para conjuntos de escalado de máquinas virtuales: CLI de Azure

# Set your Azure virtual machine scale set diagnostic variables.
my_subscription_id=<your_azure_subscription_id>
my_resource_group=<your_azure_resource_group_name_containing_your_azure_linux_vm>
my_linux_vmss=<your_azure_linux_vmss_name>
my_diagnostic_storage_account=<your_azure_storage_account_for_storing_vm_diagnostic_data>

# Login to Azure before you do anything else.
az login

# Select the subscription that contains the storage account.
az account set --subscription $my_subscription_id

# Enable system-assigned identity on the existing virtual machine scale set.
az vmss identity assign --resource-group $my_resource_group --name $my_linux_vmss

# Download the sample public settings. You could also use curl or any web browser.
wget https://raw.githubusercontent.com/Azure/azure-linux-extensions/master/Diagnostic/tests/lad_2_3_compatible_portal_pub_settings.json -O portal_public_settings.json

# Build the virtual machine scale set resource ID. Replace the storage account name and resource ID in the public settings.
my_vmss_resource_id=$(az vmss show --resource-group $my_resource_group \
  --name $my_linux_vmss --query "id" -o tsv)
sed -i "s#__DIAGNOSTIC_STORAGE_ACCOUNT__#$my_diagnostic_storage_account#g" portal_public_settings.json
sed -i "s#__VM_RESOURCE_ID__#$my_vmss_resource_id#g" portal_public_settings.json

# Build the protected settings (storage account SAS token).
my_diagnostic_storage_account_sastoken=$(az storage account generate-sas \
  --account-name $my_diagnostic_storage_account --expiry 2037-12-31T23:59:00Z \
  --permissions wlacu --resource-types co --services bt -o tsv)
my_lad_protected_settings="{'storageAccountName': '$my_diagnostic_storage_account', 'storageAccountSasToken': '$my_diagnostic_storage_account_sastoken'}"

# Finally, tell Azure to install and enable the extension.
az vmss extension set --publisher Microsoft.Azure.Diagnostics --name LinuxDiagnostic
  --version 4.0 --resource-group $my_resource_group --vmss-name $my_linux_vmss \
  --protected-settings "${my_lad_protected_settings}" --settings portal_public_settings.json

Actualización de la configuración de la extensión

Después de cambiar la configuración pública o protegida, implemente el mismo comando para implementarlos en la máquina virtual. Si se cambia alguna configuración, las actualizaciones se envían a la extensión. LAD recarga la configuración y se reinicia automáticamente.

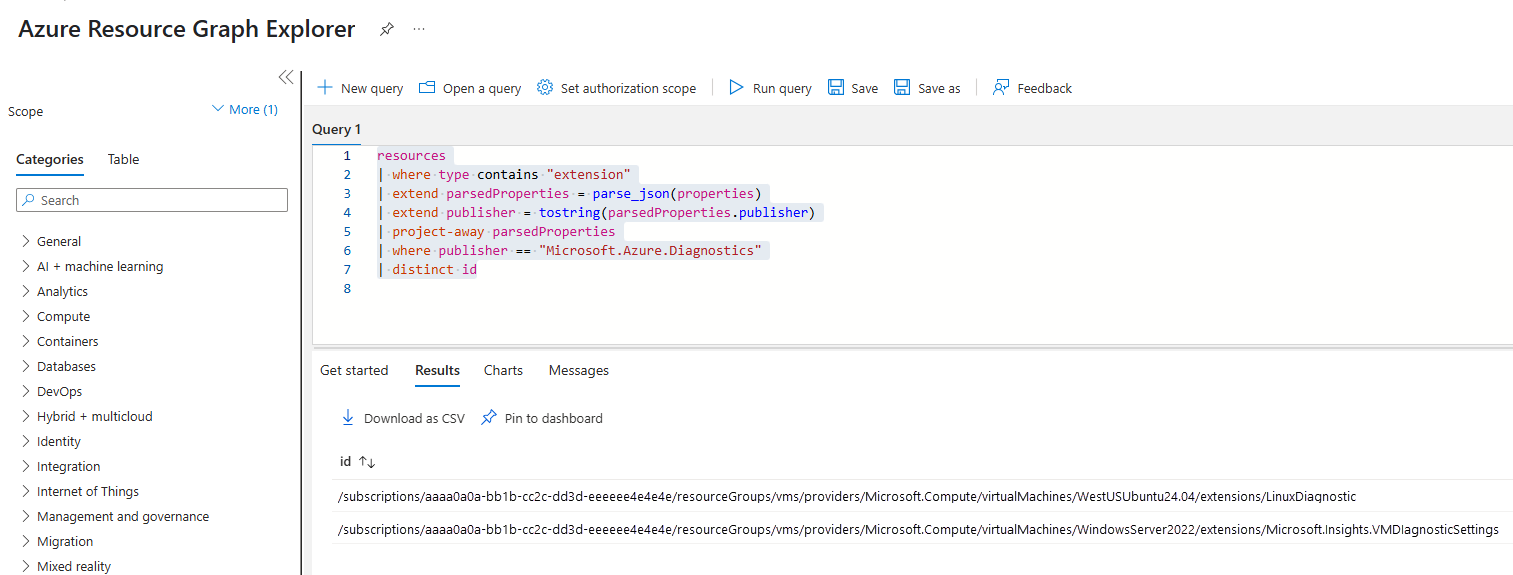

Migración desde versiones anteriores de la extensión

La versión más reciente de la extensión es 4.0, que se encuentra actualmente en versión preliminar pública. Todavía se admiten las versiones 3.x. Las versiones 2.x están en desuso desde el 31 de julio de 2018.

Importante

Para migrar de una versión 3.x a la versión más reciente de la extensión, desinstale la extensión anterior. A continuación, instale la versión 4, que incluye la configuración actualizada para la identidad asignada por el sistema y los receptores para enviar métricas al receptor de Azure Monitor.

Al instalar la nueva extensión, habilite las actualizaciones automáticas de versiones secundarias:

  • En las VM con el modelo de implementación de Azure Resource Manager, incluya "autoUpgradeMinorVersion": true en la plantilla de implementación de VM.
  • En las VM con el modelo de implementación clásica, especifique la versión 4.* si va a instalar la extensión mediante la CLI de Azure o PowerShell.

Puede usar la misma cuenta de almacenamiento que usó para LAD 3.x.

Configuración protegida

Este conjunto de información de configuración contiene información confidencial que debería protegerse del acceso público. Contiene, por ejemplo, credenciales de almacenamiento. Esta configuración se transmite a la extensión, donde se almacena de forma cifrada.

{
    "storageAccountName" : "the storage account to receive data",
    "storageAccountEndPoint": "the hostname suffix for the cloud for this account",
    "storageAccountSasToken": "SAS access token",
    "mdsdHttpProxy": "HTTP proxy settings",
    "sinksConfig": { ... }
}
Nombre Value
storageAccountName Nombre de la cuenta de almacenamiento en la que la extensión escribe los datos.
storageAccountEndPoint (Opcional) Punto de conexión que identifica la nube en la que existe la cuenta de almacenamiento. Si esta configuración no está presente, LAD usa la nube pública de Azure https://core.windows.net de manera predeterminada. Para utilizar una cuenta de almacenamiento en Microsoft Azure Alemania, Azure Government o Microsoft Azure operado por 21Vianet, establezca este valor según sea necesario.
storageAccountSasToken Token de SAS de una cuenta para los servicios de blobs y tablas (ss='bt'). Este token se aplica a contenedores y objetos (srt='co'). Concede permisos de incorporación, creación, enumeración, actualización y escritura (sp='acluw'). No incluya el signo de interrogación principal (?).
mdsdHttpProxy (Opcional) Información del proxy HTTP necesaria para que la extensión se conecte a la cuenta de almacenamiento y el punto de conexión especificados.
sinksConfig (Opcional) Información acerca de los destinos alternativos a los que pueden enviarse métricas y eventos. En las secciones siguientes se proporcionan detalles sobre cada receptor de datos que la extensión admite.

Para obtener un token de SAS en una plantilla de ARM, use la función listAccountSas. Para ver una plantilla de ejemplo, consulte un ejemplo de función de lista.

Es posible construir el token de la firma de acceso compartido necesario mediante Azure Portal:

  1. Seleccione la cuenta de almacenamiento de uso general en la que quiere que se escriba la extensión.
  2. En el menú de la izquierda, en Seguridad y redes, seleccione Firma de acceso compartido.
  3. Realice las selecciones tal como se describió anteriormente.
  4. Seleccione Generar la cadena de conexión y SAS.

Captura de pantalla en la que se muestra la página Firma de acceso compartido con la opción Generar SAS y cadena de conexión.

Copie la firma de acceso compartido generada en el campo storageAccountSasToken. Quite el signo de interrogación inicial (?).

sinksConfig

Nota

Tanto la configuración pública como la protegida tienen una sección sinksConfig opcional. La sección sinksConfig de la configuración protegida solo contiene configuraciones de receptor EventHub y JsonBlob, debido a la inclusión de secretos como sasURL. Las configuraciones de receptor AzMonSinkno se pueden incluir en la configuración protegida.

"sinksConfig": {
    "sink": [
        {
            "name": "sinkname",
            "type": "sinktype",
            ...
        },
        ...
    ]
},

La sección sinksConfig opcional define más destinos a los que la extensión envía la información recopilada. La matriz "sink" contiene un objeto para cada receptor de datos adicional. El atributo "type" determina los demás atributos del objeto.

Elemento Value
name Una cadena usada para hacer referencia a este receptor en cualquier otra parte de la configuración de la extensión.
type Es el tipo de receptor que se va a definir. Determina los demás valores, si los hubiera, en instancias de este tipo.

La extensión de diagnóstico de Linux 4.0 admite dos tipos de receptores protegidos: EventHub y JsonBlob.

Receptor de EventHub

"sink": [
    {
        "name": "sinkname",
        "type": "EventHub",
        "sasURL": "https SAS URL"
    },
    ...
]

La entrada "sasURL" contiene la URL completa, incluido el token de la firma de acceso compartido, para el centro de eventos en el que deberían publicarse los datos. LAD necesita una firma de acceso compartido para definir una directiva que habilite la notificación Send. Este es un ejemplo:

  • Cree un espacio de nombres de Event Hubs llamado contosohub.
  • Cree un centro de eventos en el espacio de nombres llamado syslogmsgs.
  • Cree una directiva de acceso compartido en el centro de eventos llamada writer que habilite la notificación send.

Si crea una SAS que estará vigente hasta la medianoche UTC del 1 de enero de 2018, el valor de sasURL podría tener un aspecto similar al del siguiente ejemplo.

https://contosohub.servicebus.windows.net/syslogmsgs?sr=contosohub.servicebus.windows.net%2fsyslogmsgs&sig=xxxxxxxxxxxxxxxxxxxxxxxxx&se=1514764800&skn=writer

Para obtener más información acerca de la generación y recuperación de información sobre tokens de SAS para Event Hubs, consulte Generación de un token de SAS.

Receptor de JsonBlob

"sink": [
    {
        "name": "sinkname",
        "type": "JsonBlob"
    },
    ...
]

Los datos dirigidos a un receptor de JsonBlob se almacenan en blobs en Azure Storage. Cada instancia de LAD crea un blob cada hora para cada nombre de receptor. Todos los blobs siempre contienen una matriz de objetos JSON sintácticamente válida. Se agregan nuevas entradas a la matriz automáticamente.

Los blobs se almacenan en un contenedor que tiene el mismo nombre que el receptor. Las reglas de Azure Storage para los nombres de contenedores de blobs se aplican a los nombres de los receptores de JsonBlob. Los nombres deben tener entre 3 y 63 caracteres ASCII alfanuméricos en minúsculas o con guiones.

Configuración pública

La estructura de la configuración pública contiene varios bloques de valores de configuración que controlan la información que la extensión recopila. Cada configuración, excepto ladCfg, es opcional. Si especifica la recopilación de métricas o Syslog en ladCfg, también debe especificar StorageAccount. Debe especificar el elemento sinksConfig para habilitar el receptor de Azure Monitor para las métricas de LAD 4.0.

{
    "ladCfg":  { ... },
    "fileLogs": { ... },
    "StorageAccount": "the storage account to receive data",
    "sinksConfig": { ... },
    "mdsdHttpProxy" : ""
}
Elemento Value
StorageAccount Nombre de la cuenta de almacenamiento en la que la extensión escribe los datos. Debe ser el nombre que se especificó en la configuración protegida.
mdsdHttpProxy (Opcional) Proxy especificado en la configuración protegida. Si se establece el valor privado, invalida el valor público. Coloque valores de configuración de proxy que contengan un secreto, como una contraseña, en la configuración protegida.

En las secciones siguientes se proporcionan detalles acerca de los elementos restantes.

ladCfg

"ladCfg": {
    "diagnosticMonitorConfiguration": {
        "eventVolume": "Medium",
        "metrics": { ... },
        "performanceCounters": { ... },
        "syslogEvents": { ... }
    },
    "sampleRateInSeconds": 15
}

La estructura ladCfg controla la recopilación de métricas y registros para enviarlos al servicio de Métricas de Azure Monitor y otros receptores de datos. Especifique performanceCounters o syslogEvents, o ambos. También especifique la estructura metrics.

Si no quiere habilitar syslog o la recopilación de métricas, especifique una estructura vacía para el elemento ladCfg:

"ladCfg": {
    "diagnosticMonitorConfiguration": {}
}
Elemento Value
eventVolume (Opcional) Controla el número de particiones creadas en la tabla de almacenamiento. El valor debe ser "Large", "Medium" o "Small". El valor predeterminado es "Medium".
sampleRateInSeconds (Opcional) Intervalo predeterminado entre la recopilación de métricas sin procesar, es decir, sin agregar. La frecuencia de muestreo más pequeña admitida es de 15 segundos. El valor predeterminado es 15.

Métricas

"metrics": {
    "resourceId": "/subscriptions/...",
    "metricAggregation" : [
        { "scheduledTransferPeriod" : "PT1H" },
        { "scheduledTransferPeriod" : "PT5M" }
    ]
}
Elemento Value
resourceId El identificador de recurso de Azure Resource Manager de la VM o del conjunto de escalado de máquinas virtuales al que pertenezca la VM. Especifique también este valor si la configuración usa cualquier receptor de JsonBlob.
scheduledTransferPeriod Frecuencia con la que se computan las métricas agregadas y se transfieren a las Métricas de Azure Monitor. La frecuencia se expresa como un intervalo de tiempo ISO 8601. El período de transferencia mínimo es de 60 segundos, es decir, PT1M. Especifique al menos un scheduledTransferPeriod.

Se recopilan muestras de las métricas especificadas en la sección performanceCounters cada 15 segundos o a la frecuencia de muestreo definida para el contador de manera explícita. Si aparecen varias frecuencias de scheduledTransferPeriod, como en el ejemplo, cada agregación se procesa de manera independiente.

performanceCounters

"performanceCounters": {
    "sinks": "",
    "performanceCounterConfiguration": [
        {
            "type": "builtin",
            "class": "Processor",
            "counter": "PercentIdleTime",
            "counterSpecifier": "/builtin/Processor/PercentIdleTime",
            "condition": "IsAggregate=TRUE",
            "sampleRate": "PT15S",
            "unit": "Percent",
            "annotation": [
                {
                    "displayName" : "cpu idle time",
                    "locale" : "en-us"
                }
            ]
        }
    ]
}

La sección performanceCounters opcional controla la recopilación de métricas. Se agregan muestras sin procesar para cada elemento scheduledTransferPeriod a fin de generar estos valores:

  • Media
  • Mínima
  • Máxima
  • Último valor recopilado
  • Número de muestras sin procesar que se usan para procesar el agregado
Elemento Value
sinks (Opcional) Lista separada por comas de nombres de receptores a los que LAD envía los resultados de las métricas agregadas. Todas las métricas agregadas se publican en cada receptor indicado. Por ejemplo, "MyEventHubSink, MyJsonSink, MyAzMonSink". Para obtener más información, vea sinksConfig (configuración protegida) y sinksConfig (configuración pública).
type Identifica el proveedor real de la métrica.
class Junto con "counter", identifica la métrica específica en el espacio de nombres del proveedor.
counter Junto con "class", identifica la métrica específica en el espacio de nombres del proveedor. Vea una lista de los contadores disponibles.
counterSpecifier Identifica la métrica en el espacio de nombres de Métricas de Azure Monitor.
condición (Opcional) Selecciona una instancia del objeto al que corresponde la métrica. O bien, selecciona la agregación en todas las instancias de ese objeto.
sampleRate Intervalo de ISO 8601 que establece la frecuencia de recopilación de muestras sin procesar de esta métrica. Si el valor no está establecido, el valor de sampleRateInSeconds establece el intervalo de recopilación. La frecuencia de muestreo más corta admitida es de 15 segundos (PT15S).
unit Define la unidad para la métrica. Debería ser una de estas cadenas: "Count", "Bytes", "Seconds", "Percent", "CountPerSecond", "BytesPerSecond" o "Millisecond". Los consumidores de los datos recopilados esperan que los valores de los datos recopilados coincidan con esta unidad. LAD omite este campo.
DisplayName Etiqueta que se va a adjuntar a los datos de métricas de Azure Monitor cuando se visualizan en el espacio de nombres de métricas Guest (classic). Esta etiqueta se establece en el idioma que se ha especificado mediante la configuración regional asociada. LAD omite este campo. Nota: Si ve la misma métrica en el espacio de nombres de métricas azure.vm.linux.guestmetrics, que está disponible si AzMonSink está configurado, el nombre para mostrar depende completamente del contador. Para buscar la asignación entre contadores y nombres, consulte Métricas compatibles con el proveedor integrado.

El elemento counterSpecifier es un identificador arbitrario. Los consumidores de métricas, como la característica de creación de gráficos y desencadenamiento de alertas de Azure Portal, usan counterSpecifier como la clave para identificar una métrica o instancia de una métrica.

Para las métricas builtin, se recomienda usar valores counterSpecifier que empiecen por /builtin/. Para recopilar una instancia específica de una métrica, adjunte el identificador de la instancia al valor de counterSpecifier. Estos son algunos ejemplos:

  • /builtin/Processor/PercentIdleTime. Tiempo de inactividad promediado en todas las vCPU
  • /builtin/Disk/FreeSpace(/mnt). Espacio disponible para el sistema de archivos /mnt
  • /builtin/Disk/FreeSpace. Espacio libre del cual se ha realizado el promedio entre todos los sistemas de archivos montados

Ni LAD ni Azure Portal esperan que el valor de counterSpecifier coincida con ningún patrón. Por lo tato, debe ser coherente con la forma en que se construyen los valores counterSpecifier.

Si especifica performanceCounters, LAD siempre escribe datos en una tabla en Azure Storage. Los mismos datos se pueden escribir en blobs de JSON o instancias de Event Hubs, o ambos. No puede deshabilitar el almacenamiento de datos en una tabla.

Todas las instancias de LAD que usan el mismo nombre de cuenta de almacenamiento y el mismo punto de conexión agregan sus métricas y registros a la misma tabla. Si demasiadas VM escriben en la misma partición de tabla, Azure puede limitar las escrituras a dicha partición.

El valor eventVolume hace que las entradas se repartan entre 1 (small), 10 (medium) o 100 (large) particiones. Normalmente, las particiones medianas son suficientes para evitar los límites de tráfico.

La característica Métricas de Azure Monitor de Azure Portal usa los datos de esta tabla para crear gráficos o desencadenar alertas. El nombre de tabla es la concatenación de las siguientes cadenas:

  • WADMetrics
  • "scheduledTransferPeriod" para los valores agregados almacenados en la tabla
  • P10DV2S
  • Una fecha en formato AAAAMMDD, que cambia cada 10 días.

Algunos ejemplos son WADMetricsPT1HP10DV2S20170410 y WADMetricsPT1MP10DV2S20170609.

syslogEvents

"syslogEvents": {
    "sinks": "",
    "syslogEventConfiguration": {
        "facilityName1": "minSeverity",
        "facilityName2": "minSeverity",
        ...
    }
}

La sección syslogEvents opcional controla la recopilación de eventos de registro de syslog. Si se omite la sección, no se captura ningún evento de syslog.

La recopilación de syslogEventConfiguration tiene una entrada para cada recurso de syslog de interés. Si el valor de minSeverity es "NONE" para un recurso en particular, o si el recurso no aparece en el elemento, no se captura ningún evento de dicho recurso.

Elemento Value
sinks Es una lista separada por comas de nombres de receptores en los que se publican los eventos de registros individuales. Todos los eventos de registro que coincidan con las restricciones de syslogEventConfiguration se publican en cada receptor indicado. Ejemplo: "EHforsyslog"
facilityName Nombre de instalación de syslog, como "LOG_USER" o "LOG_LOCAL0". Para obtener más información, consulte Valores de instalación en la página del manual de syslog.
minSeverity Nivel de gravedad de syslog (como "LOG_ERR" o "LOG_INFO"). Para obtener más información, consulte Valores de nivel en la página del manual de syslog. La extensión captura eventos enviados al recurso al nivel especificado o uno superior.

Si especifica syslogEvents, LAD siempre escribe datos en una tabla en Azure Storage. Los mismos datos se pueden escribir en blobs de JSON o instancias de Event Hubs, o ambos. No puede deshabilitar el almacenamiento de datos en una tabla.

El compartimiento de la creación de particiones para esta tabla es el mismo descrito para performanceCounters. El nombre de tabla es la concatenación de las siguientes cadenas:

  • LinuxSyslog
  • Una fecha en formato AAAAMMDD, que cambia cada 10 días.

Algunos ejemplos son LinuxSyslog20170410 y LinuxSyslog20170609.

sinksConfig

En la sección sinksConfig pública opcional se habilita el envío de métricas al receptor de Azure Monitor, además de la cuenta de almacenamiento y la vista Métricas de invitado predeterminada.

Nota

Tanto la configuración pública como la protegida tienen una sección sinksConfig opcional. La sección sinksConfig de la configuración pública solo contiene la configuración del receptor AzMonSink. Las configuraciones de receptor EventHub y JsonBlobno se pueden incluir en la configuración pública.

Nota

La sección sinksConfig requiere que la identidad asignada por el sistema esté habilitada en las VM o en el conjunto de escalado de máquinas virtuales. Puede habilitar la identidad asignada por el sistema mediante Azure Portal, la CLI, PowerShell o Azure Resource Manager. Siga las instrucciones detalladas o consulte los ejemplos de instalaciones anteriores de este artículo.

  "sinksConfig": {
    "sink": [
      {
        "name": "AzMonSink",
        "type": "AzMonSink",
        "AzureMonitor": {}
      }
    ]
  },

fileLogs

La sección fileLogs controla la captura de los archivos de registro. LAD captura las líneas de texto nuevas a medida que se escriben en el archivo. Y, después, las escribe en filas de la tabla y en cualquier receptor especificado, como JsonBlob y EventHub.

Nota

Los elementos fileLogs se capturan mediante un subcomponente de LAD denominado omsagent. Para recopilar fileLogs, asegúrese de que el usuario omsagent tiene permisos de lectura en los archivos que haya especificado. También debe tener permisos de ejecución en todos los directorios de la ruta de acceso a ese archivo. Después de instalar LAD, para comprobar los permisos, ejecute sudo su omsagent -c 'cat /path/to/file'.

"fileLogs": [
    {
        "file": "/var/log/mydaemonlog",
        "table": "MyDaemonEvents",
        "sinks": ""
    }
]
Elemento Value
archivo Es la ruta de acceso completa del archivo de registro que va a inspeccionarse y capturarse. La ruta de acceso no puede especificar un directorio ni contener caracteres comodín. La cuenta de usuario omsagent debe tener acceso de lectura a la ruta de acceso del archivo.
table (Opcional) Tabla de Azure Storage en la que se escriben nuevas líneas de la cola del archivo. La tabla debe estar en la cuenta de almacenamiento designada, tal como se especificó en la configuración protegida.
sinks (Opcional) Lista separada por combas de nombres de receptores adicionales a los que se envían líneas de registro.

Debe especificarse "table" o "sinks", o ambos.

Métricas admitidas por el proveedor de builtin

Las métricas predeterminadas que admite LAD se agregan en todos los sistemas de archivos, discos o nombres. En el caso de las métricas no agregadas, consulte la compatibilidad con las métricas del receptor de Azure Monitor más reciente.

Nota

Los nombres para mostrar de cada métrica varían en función del espacio de nombres de métricas al que pertenece:

  • Guest (classic) rellenado desde la cuenta de almacenamiento: el displayName especificado en la sección performanceCounters o el nombre para mostrar predeterminado, tal como se muestra en Azure Portal. Para la máquina virtual, en Supervisión>Configuración de diagnóstico, seleccione la pestaña Métricas.
  • azure.vm.linux.guestmetrics se rellena a partir de AzMonSink, si está configurado: el "Nombre para mostrar azure.vm.linux.guestmetrics" especificado en las tablas siguientes.

Los valores de métrica entre las versiones Guest (classic) y azure.vm.linux.guestmetrics difieren. Aunque las métricas clásicas tenían determinadas agregaciones aplicadas en el agente, las nuevas métricas son contadores no agregados, lo que proporciona a los clientes la flexibilidad de agregar según lo deseado en el momento de la visualización y la alerta.

El proveedor de métricas builtin es una fuente de las métricas más interesantes para una gran cantidad de usuarios. Estas métricas se dividen en cinco clases amplias:

  • Procesador
  • Memoria
  • Red
  • Sistema de archivos
  • Disco

Métricas builtin para la clase Processor

La clase de métricas Processor proporciona información sobre el uso del procesador en la máquina virtual. Cuando se agregan porcentajes, el resultado es el promedio de todas las CPU.

En una VM con dos vCPU, si una está ocupada al 100 % y la otra está inactiva al 100 %, el valor de PercentIdleTime notificado es 50. Si la actividad de cada vCPU es del 50 % durante el mismo período, el resultado indicado también es de 50. En una VM de cuatro vCPU, cuando una está ocupada al 100 % y las otras están inactivas, el valor de PercentIdleTime notificado es 75.

Contador Nombre para mostrar azure.vm.linux.guestmetrics Significado
PercentIdleTime cpu idle time Porcentaje de tiempo del período de agregación durante el que los procesadores ejecutaron el bucle de inactividad del kernel.
PercentProcessorTime cpu percentage guest os Porcentaje de tiempo durante el que se ejecutó un subproceso no inactivo.
PercentIOWaitTime cpu io wait time Porcentaje de tiempo durante el que se esperó la finalización de operaciones de E/S.
PercentInterruptTime cpu interrupt time Porcentaje de tiempo durante el que se ejecutaron interrupciones de hardware o software y llamadas a procedimiento aplazadas (DPC).
PercentUserTime cpu user time Del tiempo no inactivo durante el período de agregación, el porcentaje que se empleó en el modo de usuario en prioridad normal.
PercentNiceTime cpu nice time Del tiempo no inactivo, el porcentaje empleado en prioridad disminuida (nice)
PercentPrivilegedTime cpu privileged time Del tiempo no inactivo, el porcentaje empleado en modo privilegiado (kernel)

Los cuatro primeros contadores deberían sumar un 100 %. Los tres últimos contadores también suman un 100 %. Estos tres contadores subdividen la suma de PercentProcessorTime, PercentIOWaitTime y PercentInterruptTime.

Métricas builtin para la clase Memory

La clase de métricas Memory proporciona información sobre el uso, paginación e intercambio de memoria.

Contador Nombre para mostrar azure.vm.linux.guestmetrics Significado
AvailableMemory memory available Memoria física disponible en MiB
PercentAvailableMemory mem. percent available Memoria física disponible en forma de porcentaje del total de memoria.
UsedMemory memory used Memoria física en uso (MiB)
PercentUsedMemory memory percentage Memoria física en uso en forma de porcentaje del total de memoria.
PagesPerSec pages Paginación total (lectura y escritura)
PagesReadPerSec page reads Páginas leídas del almacén de respaldo, como el archivo de intercambio, el archivo de programa y el archivo asignado.
PagesWrittenPerSec page writes Páginas escritas en el almacén de respaldo, como el archivo de intercambio y el archivo asignado.
AvailableSwap swap available Espacio de intercambio sin usar (MiB)
PercentAvailableSwap swap percent available Espacio de intercambio sin usar en forma de porcentaje del total de intercambio.
UsedSwap swap used Espacio de intercambio (MiB) en uso
PercentUsedSwap swap percent used Espacio de intercambio en uso en forma de porcentaje del total de intercambio.

Esta clase de métrica tiene solo una instancia. El atributo "condition" no tiene valores de configuración útiles y debería omitirse.

Métricas builtin para la clase Network

La clase de métricas Network proporciona información sobre la actividad de red de una interfaz de red individual desde el inicio.

LAD no expone métricas de ancho de banda. Estas se pueden obtener a partir de las métricas de host.

Contador Nombre para mostrar azure.vm.linux.guestmetrics Significado
BytesTransmitted network out guest os Total de bytes enviados desde el inicio.
BytesReceived network in guest os Total de bytes recibidos desde el inicio.
BytesTotal network total bytes Total de bytes enviados o recibidos desde el inicio.estrella.
PacketsTransmitted packets sent Total de paquetes enviados desde el inicio.
PacketsReceived packets received Total de paquetes recibidos desde el inicio.
TotalRxErrors packets received errors Número de errores de recepción desde el inicio.
TotalTxErrors packets sent errors Número de errores de transmisión desde el inicio.
TotalCollisions network collisions Número de colisiones notificadas por los puertos de red desde el inicio

Métricas builtin para la clase File system

La clase de métricas del sistema de archivos proporciona información acerca del uso del sistema de archivos. Los valores absolutos y porcentuales se notifican tal como se mostrarían a un usuario normal, no raíz.

Contador Nombre para mostrar azure.vm.linux.guestmetrics Significado
FreeSpace filesystem free space Espacio disponible en disco en bytes
UsedSpace filesystem used space Espacio usado en disco en bytes
PercentFreeSpace filesystem % free space Porcentaje de espacio libre
PercentUsedSpace filesystem % used space Porcentaje de espacio usado
PercentFreeInodes filesystem % free inodes Porcentaje de nodos de índice sin usar (inodes).
PercentUsedInodes filesystem % used inodes Porcentaje de inodes asignados (en uso) sumado de todos los sistemas de archivos.
BytesReadPerSecond filesystem read bytes/sec Bytes leídos por segundo
BytesWrittenPerSecond filesystem write bytes/sec Bytes escritos por segundo
BytesPerSecond filesystem bytes/sec Bytes leídos o escritos por segundo
ReadsPerSecond filesystem reads/sec Operaciones de lectura por segundo
WritesPerSecond filesystem writes/sec Operaciones de escritura por segundo
TransfersPerSecond filesystem transfers/sec Operaciones de lectura o escritura por segundo

Métricas builtin para la clase Disk

La clase de métricas Disk proporciona información sobre el uso de dispositivos de disco. Estas estadísticas se aplican a toda la unidad.

Cuando un dispositivo tiene varios sistemas de archivos, los contadores para dicho dispositivo se agregan, de hecho, en todos los sistemas de archivos.

Contador Nombre para mostrar azure.vm.linux.guestmetrics Significado
ReadsPerSecond disk reads Operaciones de lectura por segundo
WritesPerSecond disk writes Operaciones de escritura por segundo
TransfersPerSecond disk transfers Total de operaciones por segundo
AverageReadTime disk read time Promedio de segundos por operación de lectura
AverageWriteTime disk write time Promedio de segundos por operación de escritura
AverageTransferTime disk transfer time Promedio de segundos por operación
AverageDiskQueueLength disk queue length Promedio de operaciones de disco en cola
ReadBytesPerSecond disk read guest os Número de bytes leídos por segundo
WriteBytesPerSecond disk write guest os Número de bytes escritos por segundo
BytesPerSecond disk total bytes Número de bytes leídos o escritos por segundo

Configuración de LAD 4.0 de ejemplo

Conforme a las definiciones anteriores, esta sección incluye un ejemplo de configuración de la extensión LAD 4.0 y una explicación. Para aplicar este ejemplo, use su propio nombre de cuenta de almacenamiento, token de firma de acceso compartido de cuenta y tokens de SAS de Event Hubs.

Nota:

Dependiendo de si usa la CLI de Azure o Azure PowerShell para instalar LAD, el método para proporcionar la configuración pública y protegida es diferente:

  • Si está usando la CLI de Azure, guarde la siguiente configuración en ProtectedSettings.json y PublicSettings.json para usarla con el comando de ejemplo anterior.
  • Si está usando PowerShell, ejecute $protectedSettings = '{ ... }' y $publicSettings = '{ ... }' para guardar la siguiente configuración en $protectedSettings y $publicSettings.

Configuración protegida

La configuración protegida define:

  • Una cuenta de almacenamiento.
  • Un token de firma de acceso compartido de la cuenta coincidente.
  • Varios receptores: JsonBlob o EventHub con tokens de SAS.
{
  "storageAccountName": "yourdiagstgacct",
  "storageAccountSasToken": "sv=xxxx-xx-xx&ss=bt&srt=co&sp=wlacu&st=yyyy-yy-yyT21%3A22%3A00Z&se=zzzz-zz-zzT21%3A22%3A00Z&sig=fake_signature",
  "sinksConfig": {
    "sink": [
      {
        "name": "SyslogJsonBlob",
        "type": "JsonBlob"
      },
      {
        "name": "FilelogJsonBlob",
        "type": "JsonBlob"
      },
      {
        "name": "LinuxCpuJsonBlob",
        "type": "JsonBlob"
      },
      {
        "name": "MyJsonMetricsBlob",
        "type": "JsonBlob"
      },
      {
        "name": "LinuxCpuEventHub",
        "type": "EventHub",
        "sasURL": "https://youreventhubnamespace.servicebus.windows.net/youreventhubpublisher?sr=https%3a%2f%2fyoureventhubnamespace.servicebus.windows.net%2fyoureventhubpublisher%2f&sig=fake_signature&se=1808096361&skn=yourehpolicy"
      },
      {
        "name": "MyMetricEventHub",
        "type": "EventHub",
        "sasURL": "https://youreventhubnamespace.servicebus.windows.net/youreventhubpublisher?sr=https%3a%2f%2fyoureventhubnamespace.servicebus.windows.net%2fyoureventhubpublisher%2f&sig=yourehpolicy&skn=yourehpolicy"
      },
      {
        "name": "LoggingEventHub",
        "type": "EventHub",
        "sasURL": "https://youreventhubnamespace.servicebus.windows.net/youreventhubpublisher?sr=https%3a%2f%2fyoureventhubnamespace.servicebus.windows.net%2fyoureventhubpublisher%2f&sig=yourehpolicy&se=1808096361&skn=yourehpolicy"
      }
    ]
  }
}

Configuración pública

Los valores públicos hacen que LAD:

  • Cargue métricas de porcentaje de tiempo de procesador y espacio usado en disco en la tabla WADMetrics*.
  • Cargue mensajes de la instalación de syslog "user" y la gravedad "info" en la tabla LinuxSyslog*.
  • Cargue líneas anexadas en el archivo /var/log/myladtestlog en la tabla MyLadTestLog.

En cualquier caso, también se cargan datos en:

  • Azure Blob Storage. El nombre del contenedor es el que se definió en el receptor de JsonBlob.
  • Un punto de conexión de Event Hubs, tal y como se especificó en el receptor de EventHub.
{
  "StorageAccount": "yourdiagstgacct",
  "ladCfg": {
    "sampleRateInSeconds": 15,
    "diagnosticMonitorConfiguration": {
      "performanceCounters": {
        "sinks": "MyMetricEventHub,MyJsonMetricsBlob",
        "performanceCounterConfiguration": [
          {
            "unit": "Percent",
            "type": "builtin",
            "counter": "PercentProcessorTime",
            "counterSpecifier": "/builtin/Processor/PercentProcessorTime",
            "annotation": [
              {
                "locale": "en-us",
                "displayName": "cpu percentage guest os"
              }
            ],
            "condition": "IsAggregate=TRUE",
            "class": "Processor"
          },
          {
            "unit": "Bytes",
            "type": "builtin",
            "counter": "UsedSpace",
            "counterSpecifier": "/builtin/FileSystem/UsedSpace",
            "annotation": [
              {
                "locale": "en-us",
                "displayName": "Used disfilesystem used space"
              }
            ],
            "condition": "Name=\"/\"",
            "class": "Filesystem"
          }
        ]
      },
      "metrics": {
        "metricAggregation": [
          {
            "scheduledTransferPeriod": "PT1H"
          },
          {
            "scheduledTransferPeriod": "PT1M"
          }
        ],
        "resourceId": "/subscriptions/your_azure_subscription_id/resourceGroups/your_resource_group_name/providers/Microsoft.Compute/virtualMachines/your_vm_name"
      },
      "eventVolume": "Large",
      "syslogEvents": {
        "sinks": "SyslogJsonBlob,LoggingEventHub",
        "syslogEventConfiguration": {
          "LOG_USER": "LOG_INFO"
        }
      }
    }
  },
  "sinksConfig": {
    "sink": [
      {
        "name": "AzMonSink",
        "type": "AzMonSink",
        "AzureMonitor": {}
      }
    ]
  },
  "fileLogs": [
    {
      "file": "/var/log/myladtestlog",
      "table": "MyLadTestLog",
      "sinks": "FilelogJsonBlob,LoggingEventHub"
    }
  ]
}

El elemento resourceId de la configuración debe coincidir con el de la VM o el del conjunto de escalado de máquinas virtuales.

  • La característica de creación de gráficos y desencadenamiento de alertas de métricas de la plataforma de Azure conoce el elemento resourceId de la VM en la que se esté trabajando. Espera encontrar los datos de la VM mediante el elemento resourceId como clave de búsqueda.
  • Si usa la escalabilidad automática de Azure, el elemento resourceId de la configuración de escalabilidad automática debe coincidir con el resourceId que usa LAD.
  • El elemento resourceId está integrado en los nombres de los blobs JSON que ha escrito LAD.

Consulta de los datos

Use Azure Portal para consultar datos de rendimiento o establecer alertas:

Captura de pantalla en la que se muestra la página Métricas en Azure Portal y la opción Disponibilidad seleccionada.

Los datos de performanceCounters siempre se almacenan en una tabla de Azure Storage. Las API de Azure Storage están disponibles para múltiples lenguajes y plataformas.

Los datos enviados a receptores de JsonBlob se almacenan en blobs de la cuenta de almacenamiento a los que se dio nombre en la configuración protegida. Puede consumir los datos de blob con cualquiera de las API de Azure Blob Storage.

También puede usar las siguientes herramientas de la interfaz de usuario para acceder a los datos de Azure Storage:

La siguiente captura de pantalla de una sesión del Explorador de Azure Storage muestra las tablas y los contenedores de Azure Storage generados a partir de una extensión de LAD 4.0 configurada correctamente en una máquina virtual de prueba. La imagen no coincide exactamente con la configuración de ejemplo de LAD 4.0.

Captura de pantalla que muestra el Explorador de Azure Storage.

Para obtener más información acerca de cómo consumir mensajes publicados en un punto de conexión de Event Hubs, consulte la documentación de Event Hubs pertinente.

Pasos siguientes
