Creación de una topología en estrella tipo hub-and-spoke en Azure: Portal

  • Artículo

En este artículo, aprenderá a crear una topología de red en estrella tipo hub-and-spoke con Azure Virtual Network Manager. Con esta configuración, se selecciona una red virtual para actuar como concentrador y todas las redes virtuales radiales tienen emparejamiento bidireccional con solo el concentrador de forma predeterminada. También puede habilitar la conectividad directa entre redes virtuales radiales y permitir que estas usen la puerta de enlace de red virtual en el centro de conectividad.

Importante

Azure Virtual Network Manager está disponible con carácter general para Virtual Network Manager y configuraciones de conectividad en estrella tipo hub-and-spoke.

Las configuraciones de conectividad en malla y las reglas de administración de seguridad permanecen en versión preliminar pública. Esta versión preliminar se ofrece sin Acuerdo de Nivel de Servicio y no se recomienda para cargas de trabajo de producción. Es posible que algunas características no sean compatibles o que tengan sus funcionalidades limitadas. Para más información, consulte Términos de uso complementarios de las Versiones Preliminares de Microsoft Azure.

Requisitos previos

Creación de un grupo de red

Esta sección le ayuda a crear un grupo de red que contenga las redes virtuales que usa para la topología de red en estrella tipo hub-and-spoke.

  1. Vaya a la instancia de Azure Virtual Network Manager. En esta guía paso a paso se da por hecho que ha creado una con la guía de inicio rápido.

  2. Seleccione Grupos de red en Configuración y, a continuación, + Crear.

    Screenshot of add a network group button.

  3. En la página Crear un grupo de red, escriba un nombre para el grupo de red. En este ejemplo se usa el nombre myNetworkGroup. Seleccione Agregar para crear el grupo de red.

    Screenshot of create a network group page.

  4. En la página Grupos de red se muestra el nuevo grupo de red. Screenshot of network group page with list of network groups.

Definición de miembros del grupo de redes

El administrador de Azure Virtual Network permite usar dos métodos para agregar pertenencia a un grupo de red. Puede agregar redes virtuales manualmente o usar Azure Policy para agregarlas dinámicamente en función de las condiciones. En este procedimiento se explica cómo agregar manualmente la pertenencia. Para obtener información sobre cómo definir la pertenencia a grupos con Azure Policy, consulte Definición de la pertenencia a grupos de red con Azure Policy.

Adición manual de redes virtuales

A fin de agregar manualmente las redes virtuales que quiera para la configuración de Mesh al grupo de redes, siga estos pasos:

  1. En la lista de grupos de redes, seleccione el suyo y elija Agregar redes virtuales, que encontrará en Agregar miembros manualmente, en la página del grupo de redes.

    Screenshot of add a virtual network.

  2. En la página Agregar miembros manualmente, seleccione todas las redes virtuales y elija Agregar.

    Screenshot of add virtual networks to network group page.

  3. Para revisar la pertenencia al grupo de redes agregada manualmente, seleccione Miembros del grupo en la página Grupo de redes, en Configuración. Screenshot of group membership under Group Membership.

Creación de una configuración de conectividad de tipo hub-and-spoke

En esta sección se explica cómo crear una configuración en estrella tipo hub-and-spoke con el grupo de red que creó en la sección anterior.

  1. Seleccione Configuración de conectividad en el menú desplegable para empezar a crear una configuración de conectividad.

    Screenshot of configuration drop-down menu.

  2. En la página Aspectos básicos, escriba la información siguiente y, a continuación, seleccione Siguiente: Topología >.

    Screenshot of add a connectivity configuration page.

    Configuración Value
    Nombre Escriba un nombre para esta configuración.
    Descripción Opcional Escriba una descripción sobre lo que hace esta configuración.

  3. En la pestaña Topología , seleccione la topología de concentrador y radio .

    Screenshot of Add Topology screen for hub and spoke topology.

  4. Active la casilla Eliminar emparejamientos existentes si desea quitar todo el emparejamiento de red virtual creado previamente entre redes virtuales en el grupo de red definido en esta configuración y, a continuación, seleccione Seleccionar un centro.

  5. En la página Seleccionar un centro , seleccione una red virtual que actúe como red virtual del concentrador y seleccione Seleccionar.

    Screenshot of Select a hub list.

  6. A continuación, seleccione + Agregar grupos de red.

  7. En la página Agregar grupos de red, seleccione los grupos de red que quiere agregar a esta configuración. A continuación, seleccione Agregar para guardar.

  8. Las tres opciones siguientes aparecen junto al nombre del grupo de red en Grupos de red radio:

    Screenshot of spoke network groups settings.

    • Conectividad directa: seleccione Habilitar emparejamiento dentro del grupo de red si quiere establecer el emparejamiento de VNet entre las redes virtuales del grupo de red de la misma región.
    • Malla global: seleccione Habilitar conectividad de malla entre regiones si quiere establecer el emparejamiento de VNet para todas las redes virtuales del grupo de red entre regiones.
    • Puerta de enlace: seleccione Usar centro como puerta de enlace si tiene una puerta de enlace de red virtual en la red virtual del centro que quiere que este grupo de red use para pasar el tráfico al entorno local.

    Seleccione la configuración que quiera habilitar para cada grupo de red.

  9. Por último, seleccione Revisar y crear crear > para crear la configuración de conectividad en estrella tipo hub-and-spoke.

Implementación de la configuración de tipo hub-and-spoke

Para que esta configuración surta efecto en el entorno, debe implementar la configuración en las regiones en las que se crean las redes virtuales seleccionadas.

  1. En Configuración, seleccione Implementaciones y, a continuación, seleccione Implementar una configuración.

  2. En la página Implementar una configuración, seleccione la siguiente configuración:

    Screenshot of deploy a configuration page.

    Configuración Value
    Configurations Selecciona Incluir configuración de conectividad en el estado objetivo.
    Configuraciones de conectividad Seleccione el nombre de la configuración que ha creado en la sección anterior.
    Regiones de destino Seleccione todas las regiones que se aplican a las redes virtuales que ha seleccionado para la configuración.

  3. Seleccione Siguiente y, a continuación, seleccione Implementar para completar la implementación.

    Screenshot of deployment confirmation message.

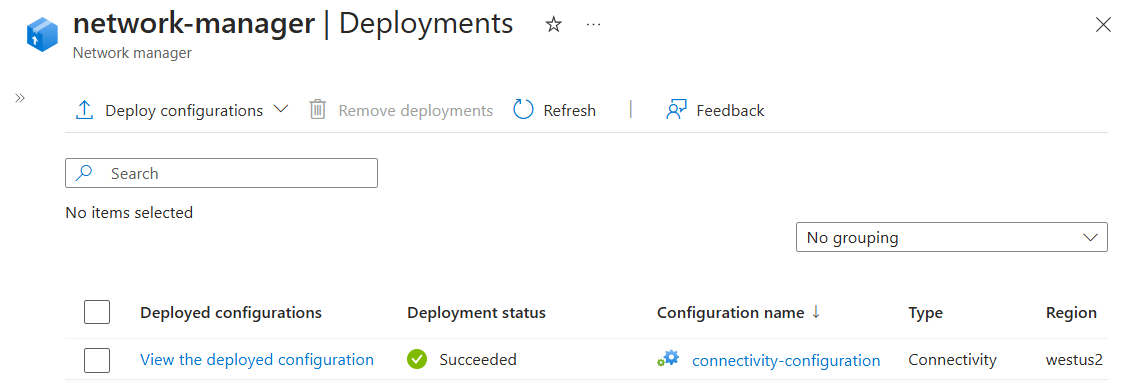

  4. La implementación se mostrará en la lista de la región seleccionada. La implementación de la configuración podría tardar unos minutos en completarse.

    Screenshot of configuration deployment in progress status.

Nota:

Si actualmente usa el emparejamiento y quiere administrar la topología y la conectividad con Azure Virtual Network Manager, puede migrar sin tiempo de inactividad a la red. Las instancias de Virtual Network Manager son totalmente compatibles con la implementación de topología en estrella tipo hub-and-spoke existente mediante el emparejamiento. Esto significa que no tendrá que eliminar las conexiones emparejadas existentes entre los radios y el centro, ya que el administrador de red detectará y administrará automáticamente.

Confirmación de la implementación de la configuración

  1. Consulte Ver la configuración aplicada.

  2. Para probar la conectividad directa entre radios, implemente una máquina virtual en cada red virtual radial. A continuación, inicie una solicitud ICMP de una máquina virtual a la otra.
