Cómo filtran el tráfico de red los grupos de seguridad de red

Puede usar el grupo de seguridad de red de Azure (NSG) para filtrar el tráfico de red hacia y desde los recursos de Azure de una red virtual de Azure. Un grupo de seguridad de red contiene reglas de seguridad que permiten o deniegan el tráfico de red entrante o el tráfico de red saliente de varios tipos de recursos de Azure. Para cada regla, puede especificar un origen y destino, un puerto y un protocolo.

Puede implementar recursos de varios servicios de Azure en una red virtual de Azure. Para obtener una lista completa, consulte Servicios que se pueden implementar en una red virtual. Puede asociar cero o un grupo de seguridad de red a cada subred e interfaz de red de la red virtual en una máquina virtual. El mismo grupo de seguridad de red se puede asociar a tantas interfaces de red y subredes como se desee.

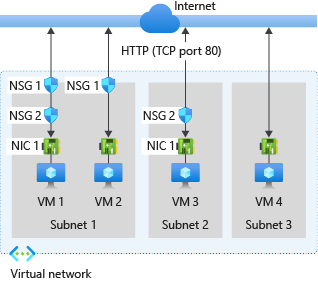

La siguiente imagen ilustra los diferentes escenarios de cómo se podrían implementar grupos de seguridad de red para permitir el tráfico de red hacia y desde Internet a través del puerto TCP 80:

Diagrama del procesamiento de NSG.

Consulte el diagrama anterior para comprender cómo Azure procesa las reglas entrantes y salientes. En la imagen se muestra cómo los grupos de seguridad de red controlan el filtrado de tráfico.

Tráfico entrante

Para el tráfico entrante, Azure procesa las reglas de un grupo de seguridad de red asociadas a una subred en primer lugar, si hay alguna y, a continuación, las reglas de un grupo de seguridad de red asociadas a la interfaz de red, si hay alguna. Este proceso incluye también el tráfico dentro de la subred.

  • VM1: NSG1 procesa las reglas de seguridad porque NSG1 está asociado a Subnet1 y VM1 reside en Subnet1. La regla de seguridad predeterminada DenyAllInbound bloquea el tráfico a menos que una regla permita explícitamente el puerto 80 entrante. La interfaz de red asociada a NSG2 no evalúa el tráfico bloqueado. Sin embargo, si NSG1 permite el puerto 80 en su regla de seguridad, NSG2 evalúa el tráfico. Para permitir el puerto 80 a la máquina virtual, NSG1 y NSG2 deben incluir una regla que permita el puerto 80 desde Internet.

  • VM2: las reglas de NSG1 se procesan porque VM2 también está en Subnet1. Puesto que VM2 no tiene un grupo de seguridad de red asociado a su interfaz de red, recibe todo el tráfico permitido por NSG1 o se deniega todo el tráfico denegado por NSG1. El tráfico se permite o deniega a todos los recursos de la misma subred cuando un grupo de seguridad de red está asociado a una subred.

  • VM3: dado que no hay ningún grupo de seguridad de red asociado a Subnet2, se permite el tráfico en la subred y NSG2 lo procesa, porque NSG2 está asociado a la interfaz de red conectada a VM3.

  • VM4: se bloques el tráfico a VM4, porque no hay un grupo de seguridad de red asociado a Subnet3 ni a la interfaz de red de la máquina virtual. Todo el tráfico de red se bloquea a través de una subred y una interfaz de red si no tienen un grupo de seguridad de red asociado. La máquina virtual con una dirección IP pública estándar es segura de forma predeterminada. Para que el tráfico fluya desde Internet, se debe asignar un grupo de seguridad de red a la subred o NIC de la máquina virtual. Para obtener más información, consulte la versión de la dirección IP

Tráfico saliente

Para el tráfico saliente, Azure procesa las reglas de un grupo de seguridad de red asociadas a una interfaz de red en primer lugar, si hay alguna y, a continuación, las reglas de un grupo de seguridad de red asociadas a la subred, si hay alguna. Este proceso incluye también el tráfico dentro de la subred.

  • VM1: se procesan las reglas de seguridad de NSG2. La regla de seguridad predeterminada AllowInternetOutbound permite el tráfico de NSG1 y NSG2, a menos que cree una regla de seguridad que deniegue el puerto 80 de salida a Internet. Si NSG2 deniega el puerto 80 en su regla de seguridad, deniega el tráfico y NSG1 nunca lo evalúa. Para denegar el puerto 80 desde la máquina virtual, uno o ambos de los grupos de seguridad de red deben tener una regla que deniegue el puerto 80 a Internet.

  • VM2: se envía todo el tráfico a través de la interfaz de red a la subred, ya que la interfaz de red conectada a VM2 no tiene un grupo de seguridad de red asociado. Se procesan las reglas de NSG1.

  • VM3: si NSG2 deniega el puerto 80 en su regla de seguridad, deniega el tráfico. Si NSG2 no deniega el puerto 80, la regla de seguridad predeterminada AllowInternetOutbound de NSG2 permite el tráfico porque no hay ningún grupo de seguridad de red asociado a Subnet2.

  • VM4: se permite todo el tráfico de red desde VM4, porque no hay un grupo de seguridad de red asociado a la interfaz de red conectada a la máquina virtual ni a Subnet3.

Tráfico dentro de la subred

Es importante tener en cuenta que las reglas de seguridad de un NSG asociado a una subred pueden afectar la conectividad entre las máquinas virtuales dentro de ella. De manera predeterminada, las máquinas virtuales de la misma subred pueden comunicarse en función de una regla de NSG predeterminada que permita el tráfico dentro de la subred. Si agrega una regla a NSG1 que deniega todo el tráfico entrante y saliente, VM1 y VM2 no se pueden comunicar entre sí.

Puede ver fácilmente las reglas agregadas que se aplican a una interfaz de red mediante la visualización de las reglas de seguridad vigentes de una interfaz de red. También puede usar la funcionalidad Comprobación del flujo de IP de Azure Network Watcher para determinar si se permite la comunicación hacia una interfaz de red o desde esta. Puede usar la comprobación del flujo de IP para determinar si se permite o se deniega una comunicación. Además, use la comprobación del flujo de IP para exponer la identidad de la regla de seguridad de red responsable de permitir o denegar el tráfico.

Sugerencia

A menos que tenga un motivo concreto, se recomienda que asocie un grupo de seguridad de red a una subred o a una interfaz de red, pero no a ambas. Las reglas de un grupo de seguridad de red asociado a una subred pueden entrar en conflicto con las reglas de un grupo de seguridad de red asociado a una interfaz de red. Es posible que tenga problemas de comunicación inesperados que requieran solución de problemas.
