Configuración de mapas de rutas

Este artículo le ayuda a crear o editar un mapa de ruta en un centro de Azure Virtual WAN utilizando el portal de Azure. Para obtener más información sobre la asignación de rutas de Virtual WAN, vea Acerca de las asignaciones de rutas.

Prerrequisitos

Antes de comenzar con la configuración, compruebe que se cumplen los criterios siguientes:

• Tienes Virtual WAN (VWAN) con una conexión (S2S, P2S o ExpressRoute) ya configurada.
  • Para conocer los pasos para crear un VWAN con una conexión S2S, consulte Tutorial: Crear una conexión S2S con Virtual WAN.
  • Para conocer los pasos para crear una red Virtual WAN con una conexión VPN de usuario P2S, consulte Tutorial: Crear una conexión P2S de VPN de usuario con Virtual WAN.
• Asegúrese de consultar Acerca de los mapas de rutas para conocer las consideraciones y limitaciones antes de continuar con los pasos de configuración.

Configuración de flujo de trabajo

1. Cree una WAN virtual.

2. Cree todos los centros virtuales Virtual WAN necesarios para realizar pruebas.

3. Implemente cualquier VPN de sitio a sitio, VPN de punto a sitio, puertas de enlace de ExpressRoute y NVAs necesarias para las pruebas.

4. Compruebe que las rutas entrantes y salientes funcionan según lo previsto.

5. Configure un mapa de rutas y reglas del mapa de rutas, luego guárdalos. Para obtener más información sobre las reglas de asignación de rutas, consulte Acerca de las asignaciones de rutas.

6. Una vez configurada una asignación de rutas, el enrutador del centro virtual y las puertas de enlace comenzarán una actualización necesaria para admitir la característica de asignación de rutas.

   • El proceso de actualización tarda aproximadamente 30 minutos.
   • El procedimiento de actualización solo sucede la primera vez que se crea un mapa de rutas en un centro.
   • Una vez que el enrutador del centro virtual y las puertas de enlace se actualizan a esta nueva versión de software, tenga en cuenta lo siguiente:
     • El centro virtual Admitirá ExpressRoute ECMP para los flujos de tráfico saliente. Para más información, consulte Acerca de ECMP de ExpressRoute.
     • Los prefijos de la red virtual de radio deben estar en la tabla de rutas predeterminada para ser anunciados en las instalaciones. Para ello, asegúrese de que las conexiones de red virtual se propagan a la tabla de rutas predeterminada.
   • Si se elimina el mapa de rutas, el enrutador del hub virtual permanecerá en la nueva versión de software.
   • El uso de mapas de rutas incurre en un cargo adicional. Consulte la página Precios para obtener más información.

7. El proceso se completa cuando el estado de aprovisionamiento sea Correcto. Abra un caso de soporte técnico si se produjo un error en el proceso.

8. La asignación de rutas ya se puede aplicar a las conexiones (ER, VPN de sitio a sitio, VPN de conexión de punto a sitio y red virtual).

9. Una vez que la asignación de rutas se aplique en la dirección correcta, use el panel Asignación de rutas para comprobar que el mapa de rutas funcione según lo previsto.

Crear un mapa de rutas

Los siguientes pasos le guiarán sobre cómo configurar un mapa de ruta.

1. En Azure Portal, vaya al recurso de Virtual WAN. Seleccione Centros para ver la lista de centros.

2. Seleccione el centro que desea configurar para abrir la página Centro virtual.

3. En la página Centro virtual, en la sección Enrutamiento, seleccione Asignaciones de rutas para abrir la página Asignaciones de rutas. En la página Mapas de ruta, seleccione + Agregar mapa de ruta para crear un nuevo mapa de ruta.

4. En la página Crear mapa de rutas, indique un nombre para el mapa de rutas.

5. A continuación, seleccione + Agregar mapa de rutas para crear reglas en el mapa de rutas.

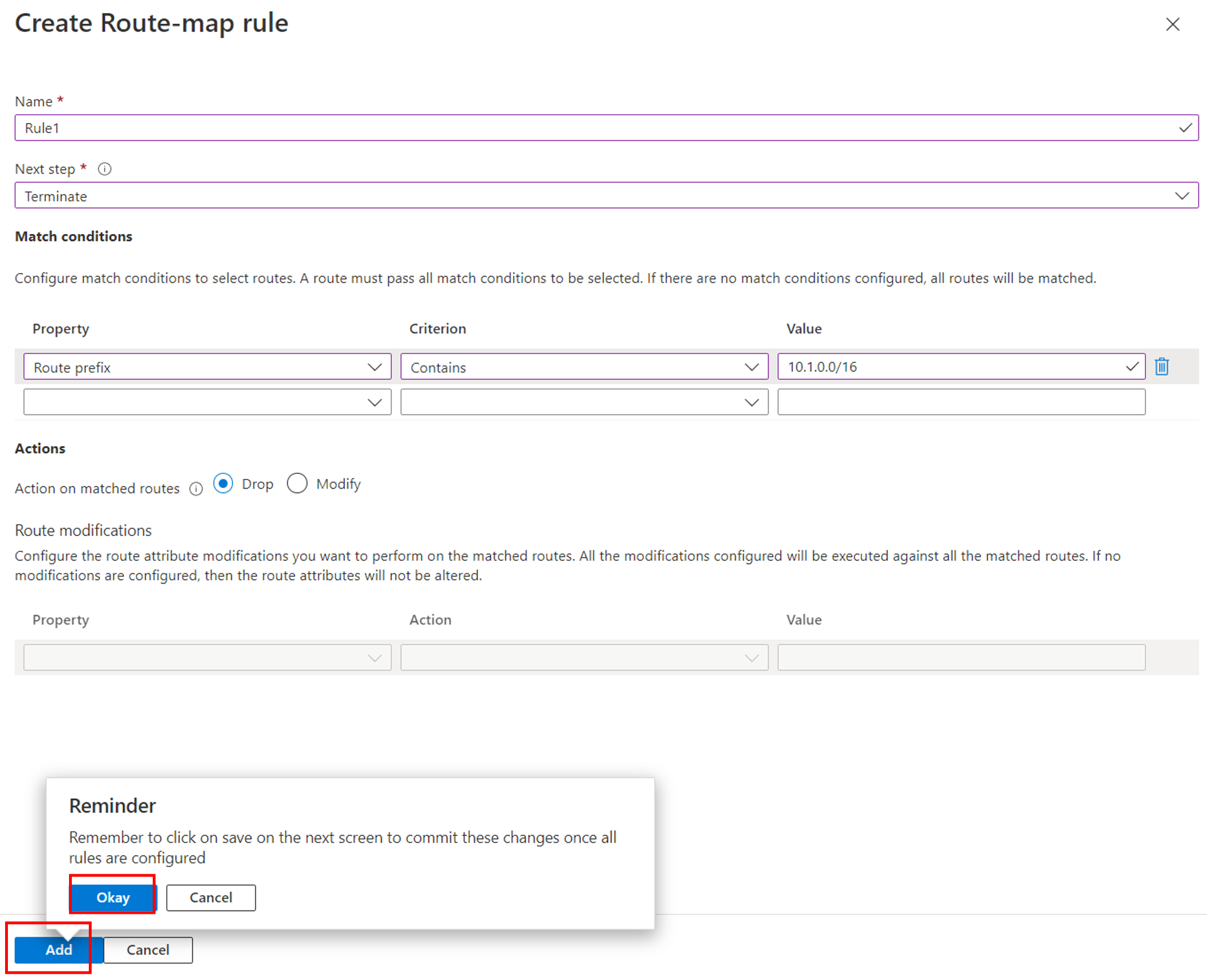

6. En la página Crear regla de mapa de rutas, complete la configuración necesaria.

   • Nombre: proporcione un nombre para la regla de asignación de rutas.

   • Paso siguiente: en la lista desplegable, seleccione Continuar en caso de que las rutas que coincidan con esta regla deban procesarse mediante reglas posteriores en la asignación de rutas. Si no fuera así, seleccione Finalizar.

   • Condiciones de coincidencia: cada condición de coincidencia requiere una propiedad, un criterio y un valor. Puede haber 0 o más condiciones de coincidencia.

     • Para agregar una nueva condición de coincidencia, seleccione la fila vacía de la tabla.
     • Para eliminar una fila, seleccione eliminar icono al final de la fila.
     • Para agregar varios valores en Valor, use la coma (,) como delimitador. Consulte Acerca de las asignaciones de rutas para obtener una lista de las condiciones de coincidencia admitidas.

   • Acciones > acción en rutas de coincidencia: seleccione Quitar para denegar las rutas coincidentes o Modificar para permitir y modificar las rutas coincidentes.

   • Acciones > modificaciones de ruta: cada instrucción de Acción requiere una propiedad, una acción y un valor. Puede haber 0 o más instrucciones de modificación de ruta.

     • Para agregar una nueva declaración, seleccione la fila vacía de la tabla.
     • Para eliminar una fila, seleccione eliminar icono al final de la fila.
     • Para agregar varios valores en Valor, use la coma (,) como delimitador. Consulte Acerca de los mapas de rutas para la lista de las acciones admitidas.



7. Seleccione Agregar para completar la configuración de la regla. Al seleccionar Agregar, se almacena temporalmente la regla en el portal de Azure, pero aún no se guarda en el mapa de rutas. Seleccione Aceptar en el cuadro de diálogo Recordatorio para confirmar que la regla aún no se guardó completamente y continúe con el paso siguiente.

8. Repita los pasos 6 y 7 para agregar reglas adicionales si fuera necesario.

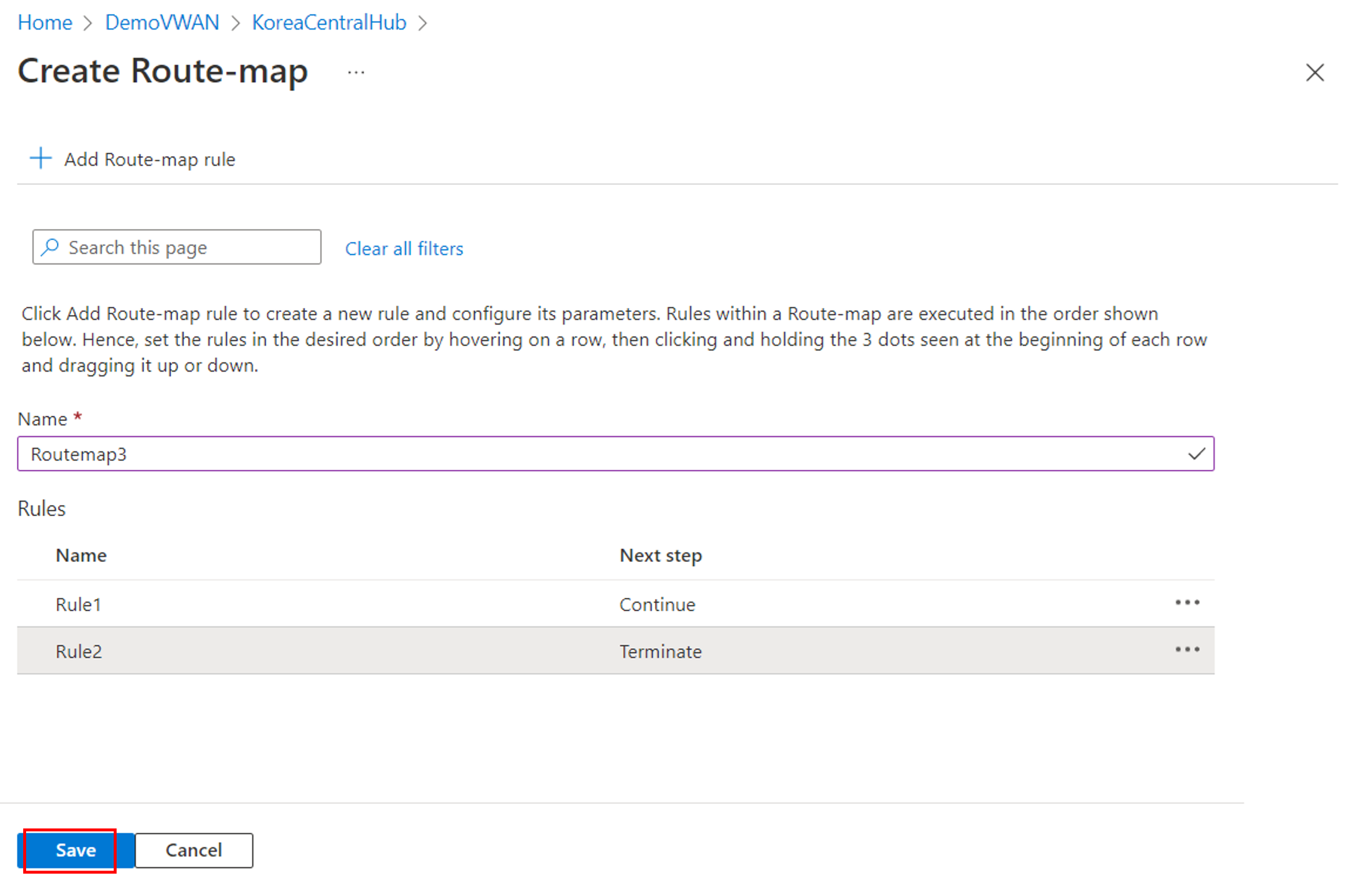

9. En la página Crear Mapa de rutas, una vez agregadas todas las reglas, asegúrese de que el orden de las reglas sea el que desee. Ajuste las reglas según sea necesario manteniendo el mouse sobre una fila y, después, haciendo clic y manteniendo los 3 puntos y arrastrando la fila hacia arriba o hacia abajo. Cuando termine de ajustar el orden de las reglas, seleccione Guardar para guardar todas las reglas en el mapa de rutas.



10. Se tarda unos minutos en guardar la asignación de rutas y las reglas de asignación de rutas. Una vez guardado, el estado de aprovisionamiento muestra Exitoso.

Aplicar un mapa de rutas a las conexiones

Una vez guardada la asignación de rutas, es posible aplicar la asignación de rutas a las conexiones deseadas en el centro virtual.

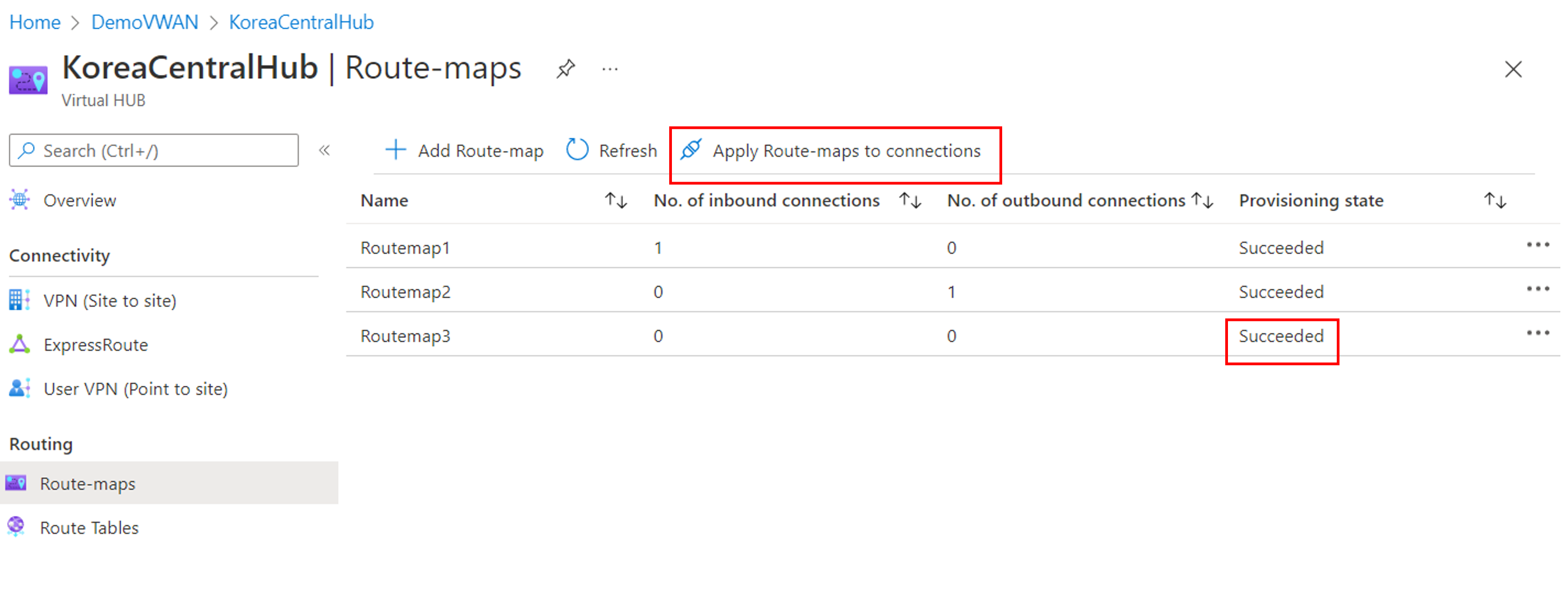

1. En la página Asignaciones de rutas, seleccione Aplicar asignaciones de rutas a conexiones.

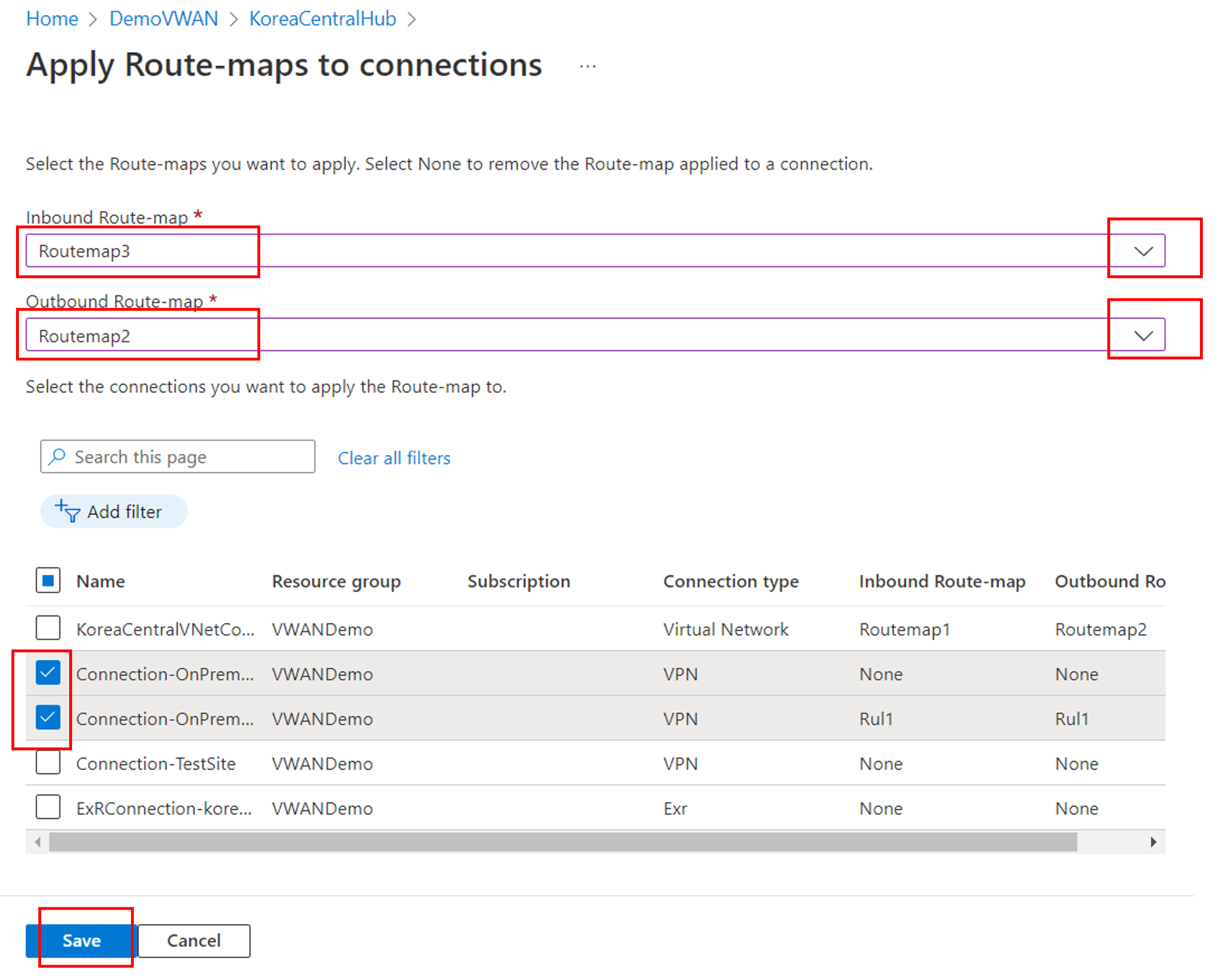

2. En la página Aplicar asignaciones de rutas a conexiones , configure las siguientes opciones.

   • Seleccione el cuadro desplegable en Mapa de rutas de entrada y elija el mapa de rutas que desea aplicar en la dirección de ingreso.
   • Seleccione el cuadro desplegable en Asignación de rutas de salida y seleccione la asignación de rutas que desee aplicar en la dirección de salida.
   • En la tabla de la parte inferior se enumeran todas las conexiones al centro virtual. Seleccione una o varias conexiones a las que desee aplicar los mapas de rutas.



3. Cuando haya finalizado la configuración, seleccione Guardar.

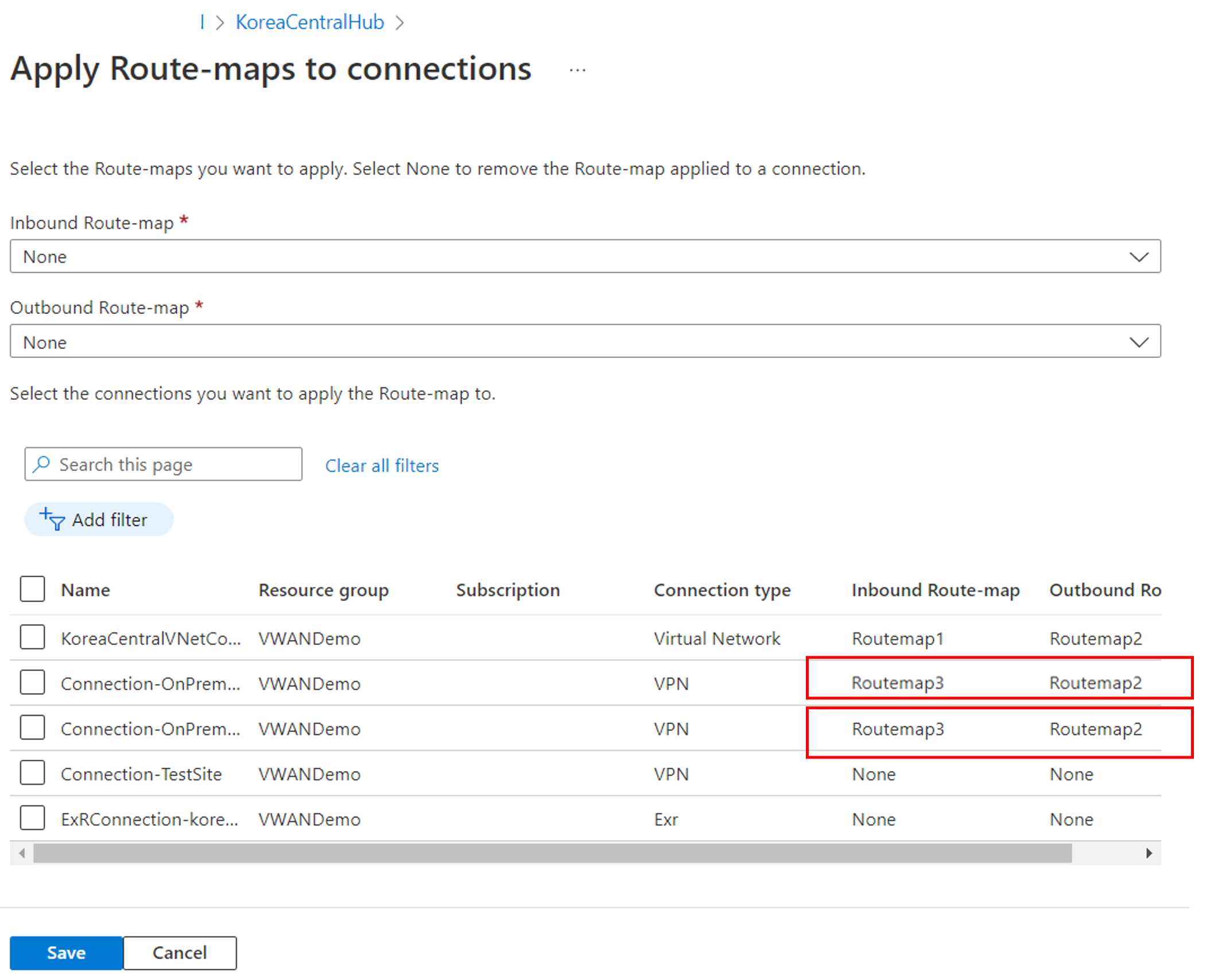

4. Para comprobar los cambios, abra Aplicar asignaciones de rutas a las conexiones de nuevo desde la página Asignaciones de rutas.



5. Una vez que la asignación de rutas se aplique en la dirección correcta, use el panel Asignación de rutas para comprobar que el mapa de rutas funcione según lo previsto.

Modificar o quitar un mapa de ruta o las reglas de un mapa de ruta

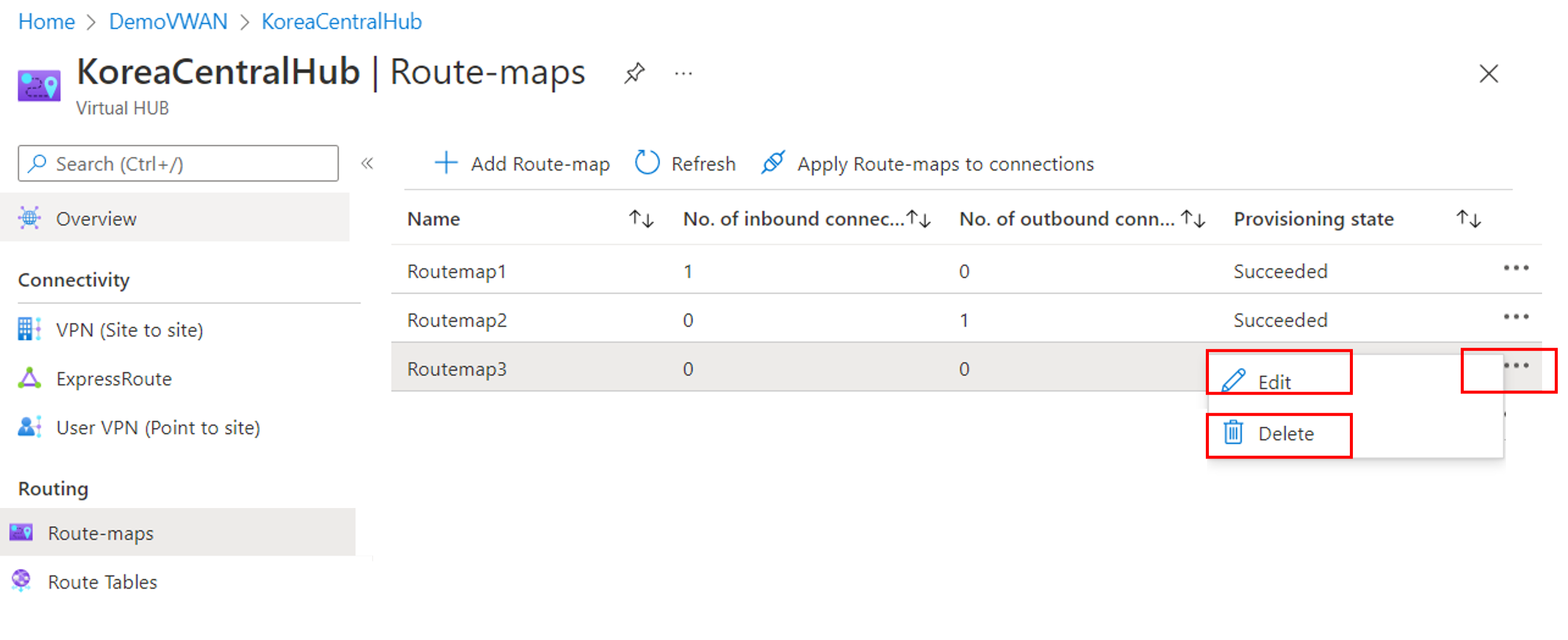

1. Para modificar o quitar una asignación de rutas existente, vaya a la página Asignaciones de rutas.

2. En la línea correspondiente a la asignación de rutas con la que desee trabajar, seleccione … > Editar o … > Eliminar, respectivamente.



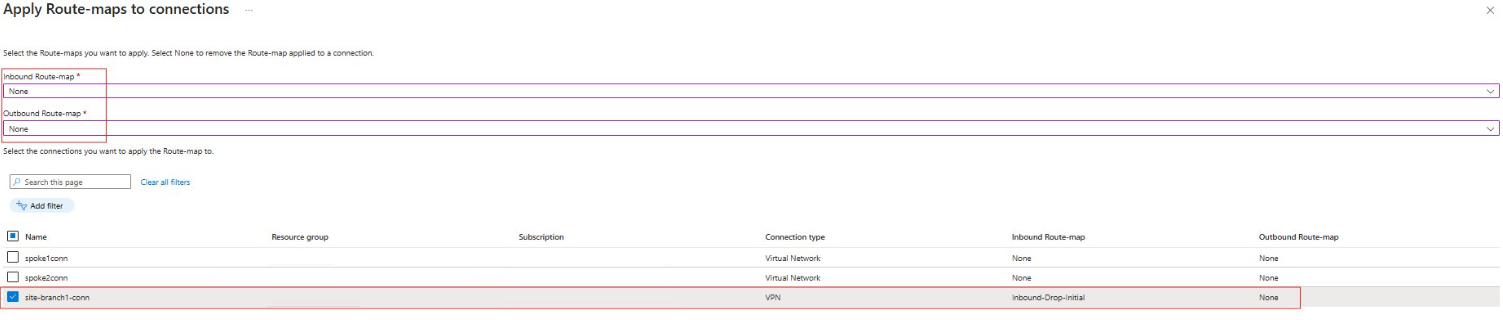

Modificar o quitar una asignación de rutas de una conexión

Para modificar o quitar una regla de asignación de rutas existente, siga estos pasos.

1. En la página Asignaciones de ruta, en la línea correspondiente a la asignación de rutas que desea editar, seleccione ... > Editar.

2. En la página Editar asignación de rutas, seleccione ... > Editar para editar la regla de asignación de rutas.

3. Modifique la regla según sea necesario. En la página Editar regla de asignación de rutas, seleccione Agregar y, en el cuadro de diálogo Recordatorio, seleccione Aceptar para almacenar los cambios de regla temporalmente y continúe con el paso siguiente.

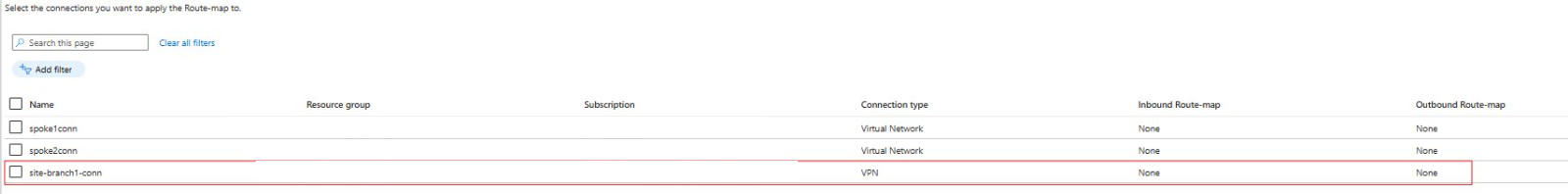

4. En la página Editar asignación de rutas, seleccione Guardar.

Solución de problemas

En la siguiente sección se describen los problemas comunes que se encuentran al configurar Route-maps en el hub de Virtual WAN.

El mapa de rutas ha entrado en el estado fallido

Abra un caso de soporte técnico.

Las rutas de resumen no se muestran según lo esperado

1. Quite el mapa de rutas y luego vea las rutas actuales en la conexión. Compruebe que las rutas sean las que espera ver ANTES de aplicar un mapa de rutas.

2. Compruebe que la condición de coincidencia está configurada correctamente. La condición de coincidencia se usa para seleccionar las rutas que desea modificar.

   • Si coincide con todas las rutas en lugar de solo las seleccionadas: Recuerde que si se crea una asignación de rutas sin una condición de coincidencia, se coincidirán todas las rutas de la conexión aplicada.
   • Si tiene condiciones de coincidencia y sigue sin seleccionar las rutas que desea: Compruebe que el criterio de coincidencia establecido se ha configurado correctamente. Recuerde que equal coincide con el prefijo exacto y que contains coincide con los prefijos dentro de la ruta. (por ejemplo, 10.2.30.0/24 se incluiría en un elemento contains para 10.2.0.0/16)
   • Si usa los criterios de coincidencia "contains": compruebe que la subred es correcta.

3. Compruebe que la acción está configurada correctamente. El resumen de rutas requiere la acción Reemplazar.

4. Asegúrese de que la opción Paso siguiente esté configurada correctamente. Si tuviera varias reglas de asignación de rutas y no viera la salida deseada, asegúrese de que la última regla tenga el valor Paso siguiente establecido en Finalizar. Esto garantiza que no se procesen otras reglas.

5. Después de hacer cambios, aplique el mapa de rutas a la conexión. A continuación, use el panel de mapas de rutas para verificar que los cambios tuvieron el resultado deseado.

La ruta de acceso AS no se muestra como se esperaba

1. Si va a resumir un conjunto de rutas, recuerde que el enrutador del concentrador quita los atributos Ruta de acceso AS de esas rutas. Puede volver a agregar la ruta de acceso AS en la sección de acciones.

2. Quite el mapa de rutas y luego vea las rutas actuales en la conexión. Compruebe que las rutas actuales son las rutas que espera ver ANTES de aplicar un mapa de rutas.

3. Compruebe que la condición de coincidencia está configurada correctamente. La condición de coincidencia se usa para seleccionar las rutas que desea modificar.

   • Si coincidiera con todas las rutas en lugar de solo las seleccionadas: recuerde que si se crease una asignación de rutas sin condiciones de coincidencia, se harán coincidir todas las rutas de la conexión aplicada.
   • Si tuviera condiciones de coincidencia y siguiera sin seleccionar las rutas deseadas: compruebe el criterio de coincidencia para asegurarse de que se haya establecido correctamente. Recuerde que equal coincide con el prefijo exacto y "contains" coincide con los prefijos dentro de la ruta. (por ejemplo, 10.2.30.0/24 se incluiría en un elemento contains para 10.2.0.0/16)
   • Si usa los criterios de coincidencia "contains": compruebe que la subred sea correcta.

4. Compruebe que la acción está configurada correctamente. Asegúrese de que la configuración de reemplazar o anteponer esté establecida como desee.

5. Al agregar ASNs a la AS-PATH, verifique que no está utilizando un ASN reservado por Azure.

6. Asegúrese de que la opción Paso siguiente esté configurada correctamente. Si tuviera varias reglas de asignación de rutas y no viera la salida deseada, asegúrese de que la última regla tenga el valor Paso siguiente establecido en Finalizar. Esto garantiza que no se procesan otras reglas.

7. Después de hacer cambios, aplique el mapa de rutas a la conexión. A continuación, use el panel de mapas de rutas para verificar que los cambios tuvieron el resultado deseado.

Pasos siguientes

• Use el panel Asignación de rutas para supervisar las rutas, la ruta de acceso AS y las comunidades BGP.
• Para obtener más información sobre asignaciones de rutas, consulte Acerca de las asignaciones de rutas.
