Cómo resaltar elementos de mapa

En el Asignador de BizTalk, al seleccionar un elemento del mapa, se resaltan todos los vínculos y functoids asociados. Esto resulta útil en mapas con muchos vínculos, donde es difícil identificar una relación y los elementos de esquema relacionados.

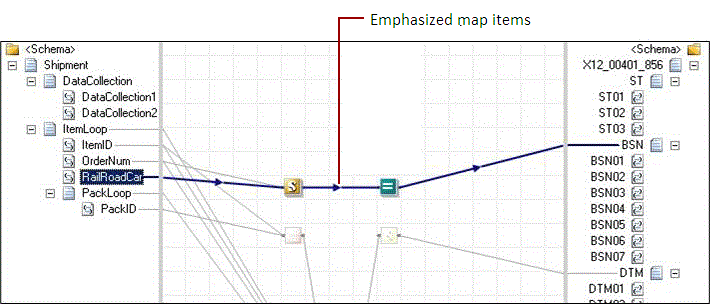

Al seleccionar un vínculo, un functoid o un elemento de esquema, el asignador de BizTalk resalta la relación y los elementos de esquema relacionados. Para el elemento de mapa seleccionado, todos los vínculos entrantes y los vínculos salientes (recursivamente) se resaltan en negrita y todos los demás elementos de mapa están atenuados. En la captura de pantalla siguiente se muestra el elemento de mapa seleccionado en negrita y el color y los demás elementos de mapa aparecen más claros.

Nota:

En este contexto, una relación relacionada significa todos los vínculos, functoids o elementos de esquema directamente o indirectamente vinculados al elemento de mapa seleccionado.

Prerrequisitos

Esta operación requiere que el Asignador de BizTalk esté ejecutándose.

Para resaltar un elemento de mapa

• Haga clic en un elemento de mapa (un vínculo, un functoid o un elemento de esquema). Puede ver que todos los demás vínculos y functoides (incluidos los nodos de esquema) asociados al elemento de mapa seleccionado en la página de cuadrícula actual están resaltados.

  A veces, para el nodo seleccionado, puede haber relaciones existentes en otras páginas de cuadrícula. En tal caso, el asignador de BizTalk resalta la instancia en la página de cuadrícula actual y también resalta la pestaña de página donde existe la otra relación relacionada con el nodo seleccionado.
