Configurar seguimiento para un flujo de trabajo

Artículo
04/08/2023

Un flujo de trabajo se puede ejecutar de tres maneras:

Se hospeda en WorkflowServiceHost
Ejecutado como WorkflowApplication
Ejecutado directamente utilizando WorkflowInvoker

Dependiendo de la opción de hospedaje de flujo de trabajo, se puede agregar un participante de seguimiento, ya sea a través de código o de un archivo de configuración. En este tema se describe cómo configurar el seguimiento agregando un participante de seguimiento a WorkflowApplication y a WorkflowServiceHost y cómo habilitar el seguimiento al utilizar WorkflowInvoker.

Configurar seguimiento de aplicación de flujo de trabajo

Un flujo de trabajo se puede ejecutar mediante la clase WorkflowApplication. En este tema se muestra cómo configurar el seguimiento de una aplicación de flujo de trabajo de .NET Framework 4.6.1 al agregar un participante de seguimiento al host de flujo de trabajo WorkflowApplication. En este caso, el flujo de trabajo se ejecuta como una aplicación de flujo de trabajo. Configure una aplicación de flujo de trabajo mediante código (en lugar de utilizar un archivo de configuración), que es un archivo .exe auto-hospedado usando la clase WorkflowApplication. El participante de seguimiento se agrega como una extensión a la instancia WorkflowApplication. Esto se realiza agregando TrackingParticipant a la colección de las extensiones para la instancia de WorkflowApplication.

Para una aplicación de flujo de trabajo, puede agregar la extensión de comportamiento EtwTrackingParticipant tal y como se muestra en el siguiente código.

LogActivity activity = new LogActivity();

WorkflowApplication instance = new WorkflowApplication(activity);
EtwTrackingParticipant trackingParticipant =
    new EtwTrackingParticipant
{

        TrackingProfile = new TrackingProfile
           {
               Name = "SampleTrackingProfile",
               ActivityDefinitionId = "ProcessOrder",
               Queries = new WorkflowInstanceQuery
               {
                  States = { "*" }
              }
          }
       };
instance.Extensions.Add(trackingParticipant);

Configurar el seguimiento de servicio de flujo de trabajo

Un flujo de trabajo se puede exponer como un servicio WCF cuando se hospeda en el host de servicio WorkflowServiceHost. WorkflowServiceHost es una implementación especializada de .NET ServiceHost para un servicio basado en flujo de trabajo. En esta sección se explica cómo configurar el seguimiento para un servicio de flujo de trabajo de .NET Framework 4.6.1 que se ejecuta en WorkflowServiceHost. Se configura mediante un archivo Web.config (para un servicio hospedado en web) o un archivo App.config (para un servicio hospedado en una aplicación independiente, como una aplicación de consola) especificando un comportamiento de servicio o mediante código agregando un comportamiento específico de seguimiento a la colección Behaviors del host de servicio.

En el caso de un servicio de host hospedado en WorkflowServiceHost, puede agregar EtwTrackingParticipant mediante el elemento <behavior> en un archivo de configuración, tal y como se muestra en el siguiente ejemplo.

<behaviors>
   <serviceBehaviors>
        <behavior>
          <etwTracking profileName="Sample Tracking Profile" />
        </behavior>
   </serviceBehaviors>
</behaviors>

Por otra parte, en el caso de un servicio de flujo de trabajo hospedado en WorkflowServiceHost, puede agregar la extensión de comportamiento EtwTrackingParticipant a través del código. Para agregar un participante de seguimiento personalizado, cree una nueva extensión de comportamiento y agréguela a ServiceHost tal y como se muestra en el siguiente código de ejemplo.

Nota

Si quiere ver el código de ejemplo en el que se muestra cómo crear un elemento de comportamiento personalizado que agrega un participante del seguimiento personalizado, consulte los ejemplos de Seguimiento.

ServiceHost svcHost = new ServiceHost(typeof(WorkflowService), new
                                 Uri("http://localhost:8001/Sample"));
EtwTrackingBehavior trackingBehavior =
    new EtwTrackingBehavior
    {
        ProfileName = "Sample Tracking Profile"
    };
svcHost.Description.Behaviors.Add(trackingBehavior);
svcHost.Open();

El participante del seguimiento se agrega al host de servicio de flujo de trabajo como una extensión al comportamiento.

El siguiente código de ejemplo muestra cómo leer un perfil de seguimiento del archivo de configuración.

TrackingProfile GetProfile(string profileName, string displayName)
        {
            TrackingProfile trackingProfile = null;
            TrackingSection trackingSection = (TrackingSection)WebConfigurationManager.GetSection("system.serviceModel/tracking");
            if (trackingSection == null)
            {
                return null;
            }

            profileName ??= "";

            //Find the profile with the specified profile name in the list of profile found in config
            var match = from p in new List<TrackingProfile>(trackingSection.TrackingProfiles)
                        where (p.Name == profileName) && ((p.ActivityDefinitionId == displayName) || (p.ActivityDefinitionId == "*"))
                        select p;

            if (match.Count() == 0)
            {
                //return an empty profile
                trackingProfile = new TrackingProfile()
                {
                    ActivityDefinitionId = displayName
                };

            }
            else
            {
                trackingProfile = match.First();
            }

            return trackingProfile;

Este código de ejemplo muestra cómo agregar un perfil de seguimiento a un host del flujo de trabajo.

WorkflowServiceHost workflowServiceHost = serviceHostBase as WorkflowServiceHost;
if (null != workflowServiceHost)
{
    string workflowDisplayName = workflowServiceHost.Activity.DisplayName;
    TrackingProfile trackingProfile = GetProfile(this.profileName, workflowDisplayName);
    workflowServiceHost.WorkflowExtensions.Add(()  => new EtwTrackingParticipant {
        TrackingProfile = trackingProfile
    });
 }

Nota

Para obtener más información sobre los perfiles de seguimiento, consulte Perfiles de seguimiento.

Configurar el seguimiento mediante WorkflowInvoker

Para configurar el seguimiento para un flujo de trabajo ejecutado utilizando WorkflowInvoker, agregue el proveedor del seguimiento como una extensión de una instancia de WorkflowInvoker. El siguiente código de muestra está tomado del ejemplo Seguimiento personalizado.

WorkflowInvoker invoker = new WorkflowInvoker(BuildSampleWorkflow());
invoker.Extensions.Add(customTrackingParticipant);
invoker.Invoke();

Visualizar los registros de seguimiento en el Visor de eventos

Hay dos registros del Visor de eventos que resultan de especial interés para ver la ejecución del seguimiento de WF: el registro analítico y el registro de depuración. Residen en el nodo Microsoft|Windows|Application Server-Applications. Los registros de esta sección contienen eventos de una única aplicación en lugar de los eventos que afectan a todo el sistema.

Los eventos de seguimiento de depuración se escriben en el registro de depuración. Para recopilar eventos de seguimiento de depuración de WF en el Visor de eventos, habilite el registro de depuración.

Para abrir el Visor de eventos, haga clic en Inicio y después en Ejecutar. En el cuadro de diálogo Ejecutar, escriba eventvwr.
En el cuadro de diálogo del Visor de eventos, expanda el nodo Registros de aplicaciones y servicios.
Expanda los nodos Microsoft, Windows y Servidor de aplicaciones-Aplicaciones.
Haga clic con el botón derecho en el nodo Depurar debajo del nodo Servidor de aplicaciones-Aplicaciones y seleccione Habilitar registro.
Ejecute la aplicación habilitada para realizar seguimientos con el fin de generar eventos de seguimiento.
Haga clic con el botón derecho en el nodo Depurar y seleccione Actualizar. Los eventos de seguimiento deben estar visibles en el panel central.

WF 4 proporciona un participante de seguimiento que escribe registros de seguimiento en una sesión de ETW (Seguimiento de eventos para Windows). El participante de seguimiento de ETW se configura con un perfil de seguimiento para suscribirse a registros de seguimiento. Cuando se habilita el seguimiento, los registros de seguimiento de errores se emiten en ETW. Los eventos de seguimiento de ETW (entre el intervalo de 100-113) correspondientes a los eventos de seguimiento emitidos por el participante de seguimiento de ETW se escriben en el registro analítico.

Para ver los registros de seguimiento, siga estos pasos.

Para abrir el Visor de eventos, haga clic en Inicio y después en Ejecutar. En el cuadro de diálogo Ejecutar, escriba eventvwr.
En el cuadro de diálogo del Visor de eventos, expanda el nodo Registros de aplicaciones y servicios.
Expanda los nodos Microsoft, Windows y Servidor de aplicaciones-Aplicaciones.
Haga clic con el botón derecho en el nodo Analítico debajo del nodo Servidor de aplicaciones-Aplicaciones y seleccione Habilitar registro.
Ejecute la aplicación habilitada para realizar seguimientos a fin de generar los registros de seguimiento.
Haga clic con el botón derecho en el nodo Analítico y seleccione Actualizar. Los registros de seguimiento deben estar visibles en el panel central.

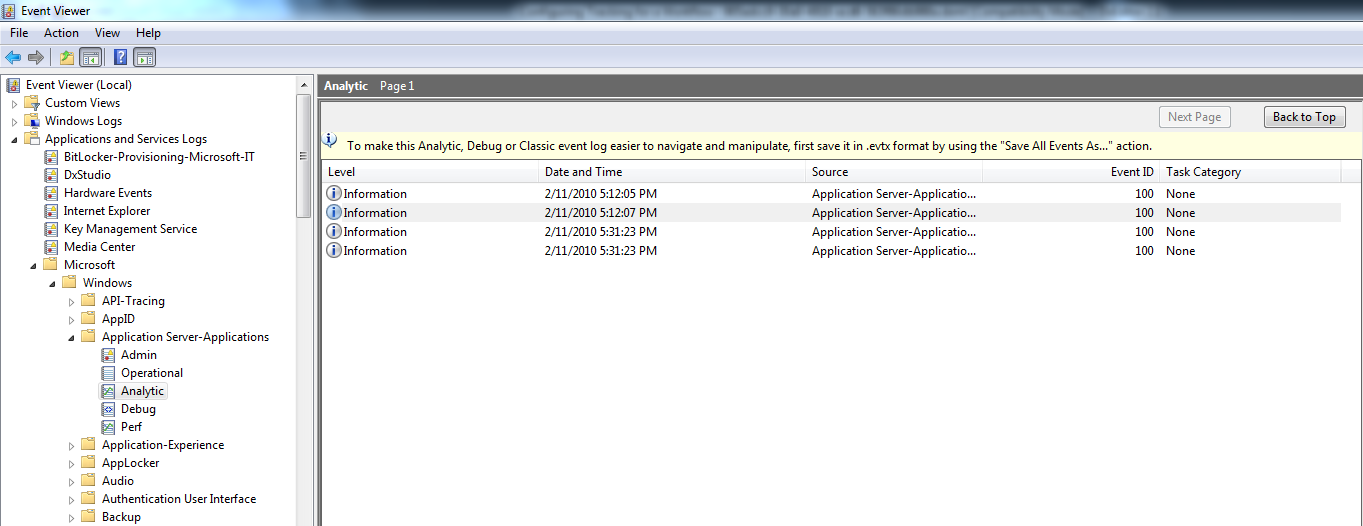

En la siguiente imagen se muestran eventos de seguimiento en el Visor de eventos:

Screenshot of the Event Viewer showing tracking records.

Registrar un identificador de proveedor específico de la aplicación

Si es necesario escribir eventos en un determinado registro de aplicaciones, siga estos pasos para registrar el nuevo manifiesto del proveedor.

Declare el Id. de proveedor en el archivo de configuración de la aplicación.

<system.serviceModel>
    <diagnostics etwProviderId="2720e974-9fe9-477a-bb60-81fe3bf91eec"/>
</system.serviceModel>

Copie el archivo de manifiesto de %windir%\Microsoft.NET\Framework\<versión más reciente de .NET Framework 4.6.1>\Microsoft.Windows.ApplicationServer.Applications.man en una ubicación temporal, y cambie el nombre por Microsoft.Windows.ApplicationServer.Applications_Provider1.man.

Cambie el GUID del archivo de manifiesto por el nuevo GUID.

<provider name="Microsoft-Windows-Application Server-Applications" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" />

Cambie el nombre de proveedor si no desea desinstalar el proveedor predeterminado.

<provider name="Microsoft-Windows-Application Server-Applications" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" />

Si ha cambiado el nombre de proveedor en el paso anterior, cambie los nombres de canal del archivo de manifiesto al nuevo nombre de proveedor.

<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Admin" chid="ADMIN_CHANNEL" symbol="ADMIN_CHANNEL" type="Admin" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.ADMIN_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Operational" chid="OPERATIONAL_CHANNEL" symbol="OPERATIONAL_CHANNEL" type="Operational" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.OPERATIONAL_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Analytic" chid="ANALYTIC_CHANNEL" symbol="ANALYTIC_CHANNEL" type="Analytic" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.ANALYTIC_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Debug" chid="DEBUG_CHANNEL" symbol="DEBUG_CHANNEL" type="Debug" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.DEBUG_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Perf" chid="PERF_CHANNEL" symbol="PERF_CHANNEL" type="Analytic" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.PERF_CHANNEL.message)" />

Genere el archivo DLL de recursos siguiendo estos pasos.

Instale el SDK de Windows. El SDK de Windows incluye el compilador de mensajes (mc.exe) y el compilador de recursos (rc.exe).
En un símbolo del sistema de Windows SDK, ejecute mc.exe en el archivo de manifiesto nuevo.
```
mc.exe Microsoft.Windows.ApplicationServer.Applications_Provider1.man
```

Ejecute rc.exe en el archivo de recursos generado en el paso anterior.

rc.exe  Microsoft.Windows.ApplicationServer.Applications_Provider1.rc

Cree un archivo cs vacío denominado NewProviderReg.cs.

Cree un archivo DLL de recursos mediante el compilador de C#.

csc /target:library /win32res:Microsoft.Windows.ApplicationServer.Applications_Provider1.res NewProviderReg.cs /out:Microsoft.Windows.ApplicationServer.Applications_Provider1.dll

Cambie el nombre del archivo dll de mensajes y de recursos en el archivo de manifiesto de Microsoft.Windows.ApplicationServer.Applications.Provider1.man por el nuevo nombre de archivo dll.

<provider name="Microsoft-Windows-Application Server-Applications_Provider1" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" symbol="Microsoft_Windows_ApplicationServer_ApplicationEvents" resourceFileName="<dll directory>\Microsoft.Windows.ApplicationServer.Applications_Provider1.dll" messageFileName="<dll directory>\Microsoft.Windows.ApplicationServer.Applications_Provider1.dll" />

Utilice wevtutil para registrar el manifiesto.

wevtutil im Microsoft.Windows.ApplicationServer.Applications_Provider1.man
