Comprender las redes peer-to-peer

Los dispositivos en redes SNA orientadas a pares participan en la Red Avanzada de Comunicación punto a punto (APPN). Cada dispositivo, conocido como unidad física de tipo 2.1 (PU 2.1), controla todas las funciones de enrutamiento de red, así como las actividades informáticas y las aplicaciones normales.

Las unidades lógicas LU 6.2 están asociadas a dispositivos PU 2.1. Los dispositivos de una red APPN aparecen como entidades LU 6.2 (también denominadas LU APPC). Los programas que se ejecutan en estos dispositivos se denominan programas de transacción (PT).

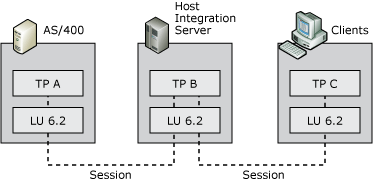

Imagen que muestra una red SNA orientada hacia iguales.
Diagrama de la red SNA orientada a pares

APPC permite que los CSP de diferentes sistemas APPN se comuniquen directamente entre sí a través de una red APPN. En las redes APPN, Host Integration Server proporciona compatibilidad con el protocolo APPC y emula un nodo de red de entrada baja (LEN) de PU 2.1.

En el entorno de IBM i, APPC se usa para una variedad de aplicaciones, entre las que se incluyen:

  • Acceso a 5250

  • Acceso a TN5250

  • Transferencia de archivos

    Los PT usan nombres LU 6.2 para acceder a otros sistemas y otros programas de transacción, como se muestra en la ilustración siguiente. Con Host Integration Server, un programa de transacciones, como un emulador de terminal 5250, también puede usar un alias de LU de APPC para acceder a otro TP. En este caso, el alias de LU se vincula a un nombre de LU que realmente se utiliza para acceder al TP del otro sistema.

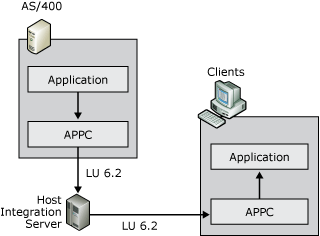

    Imagen que muestra los programas de transacción en APPC.
    Diagrama de programas de transacciones en APPC

    APPC usa pares de LU para facilitar la comunicación bidireccional simultánea entre programas de transacciones. Para ello, se definen una LU local y una LU remota en cada dispositivo de la red APPN.

    La percepción de las LU locales y remotas depende del sistema que está configurando. Al configurar Host Integration Server, la LU de APPC local corresponde al equipo Host Integration Server y la LU remota corresponde al IBM i. Las LU locales de un sistema se comunican con las LU remotas en otro sistema. Si ve la configuración desde una perspectiva de IBM i, el equipo host Integration Server es el sistema remoto y IBM i es el sistema local.

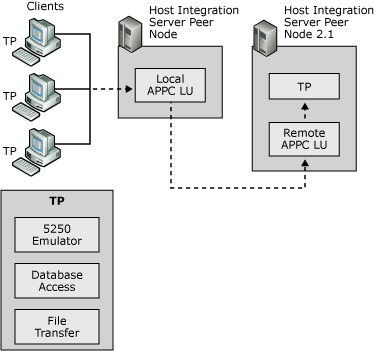

    Imagen que muestra los componentes de conversación en APPC.
    Diagrama de componentes de conversación en APPC

    Cuando un TP de red cliente/servidor, como un emulador de terminal 5250, solicita una conversación con un TP en el IBM i (sistema remoto), el servidor (sistema local) actúa en nombre de la solicitud del cliente y negocia una sesión LU 6.2 - LU 6.2 con el IBM i. El servidor controla los datos enviados o recibidos del TP de IBM i y se envía al TP del cliente a través del protocolo de cliente o servidor seleccionado. Esto se muestra en la ilustración anterior.
