Tutorial: Uso de micro:bit y creación de código con Data Streamer

Introducción

Microsoft Make Code es una herramienta útil para aprender o enseñar a principiantes de todas las edades cómo codificar con la ventaja agregada de permitirle usar software para controlar dispositivos de hardware.

Este tutorial le enseñará a usar la plataforma Make Code para escribir un programa sencillo que envíe datos en directo desde la bbc micro:bit a Microsoft Excel mediante el complemento Transmisor de datos de Microsoft.

El programa de ejemplo que usamos en este tutorial imprime los datos del acelerómetro micro:bit en Excel. Puede modificar y adaptar el programa básico para trabajar con otros sensores micro:bit o sensores externos.

Lo que necesitará para este proyecto

Hardware

  • micro:bit microcontrolador

Nota:

Windows 8 y versiones posteriores no necesitan un controlador adicional. Si es la primera vez que programas un micro:bit en Windows 7, tendrás que descargar los controladores mbed del equipo.

  • Cable microUSB a USB

Software

  • Microsoft Excel O365
  • Complemento de Excel de Data Streamer habilitado
    • Data Streamer es gratuito con todas las suscripciones a O365

Usar los bloques crear código para imprimir datos en serie

El puerto serie del equipo es la forma en que Transmisor de datos de Microsoft recopila datos de dispositivos externos. En esta sección se muestra cómo usar los bloques Crear código para imprimir datos en el puerto serie.

  1. Conecte el micro:bit y vaya al sitio web Make Code (Crear código ).

  2. Seleccione la opción "micro:bit" y cree un nuevo archivo. Esto le llevará a la interfaz de bloque MakeCode.

  3. Agregue la extensión HackingSTEM Data Streamer.

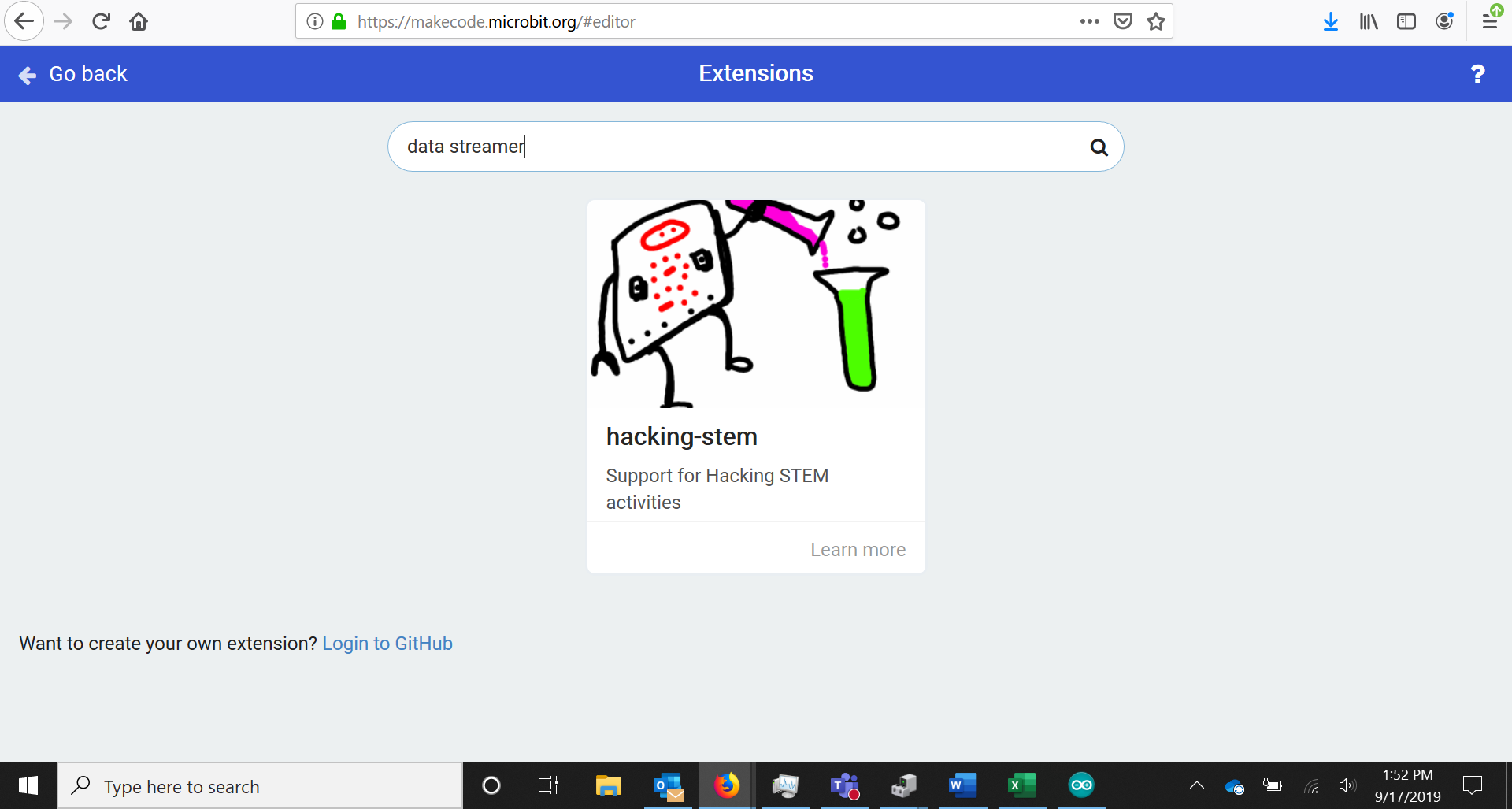

    Complemento de Data Streamer.

    Vaya a Extensiones, que se encuentra en la parte inferior de los bloques de código, y busque Data Streamer. Haga clic en el complemento HackingSTEM Data Streamer para habilitarlo.

    Establecer velocidad en baudios.

  4. De nuevo en la sección Bloquear de MakeCode, busque y abra los bloques de Data Streamer amarillo/naranja en la sección superior.

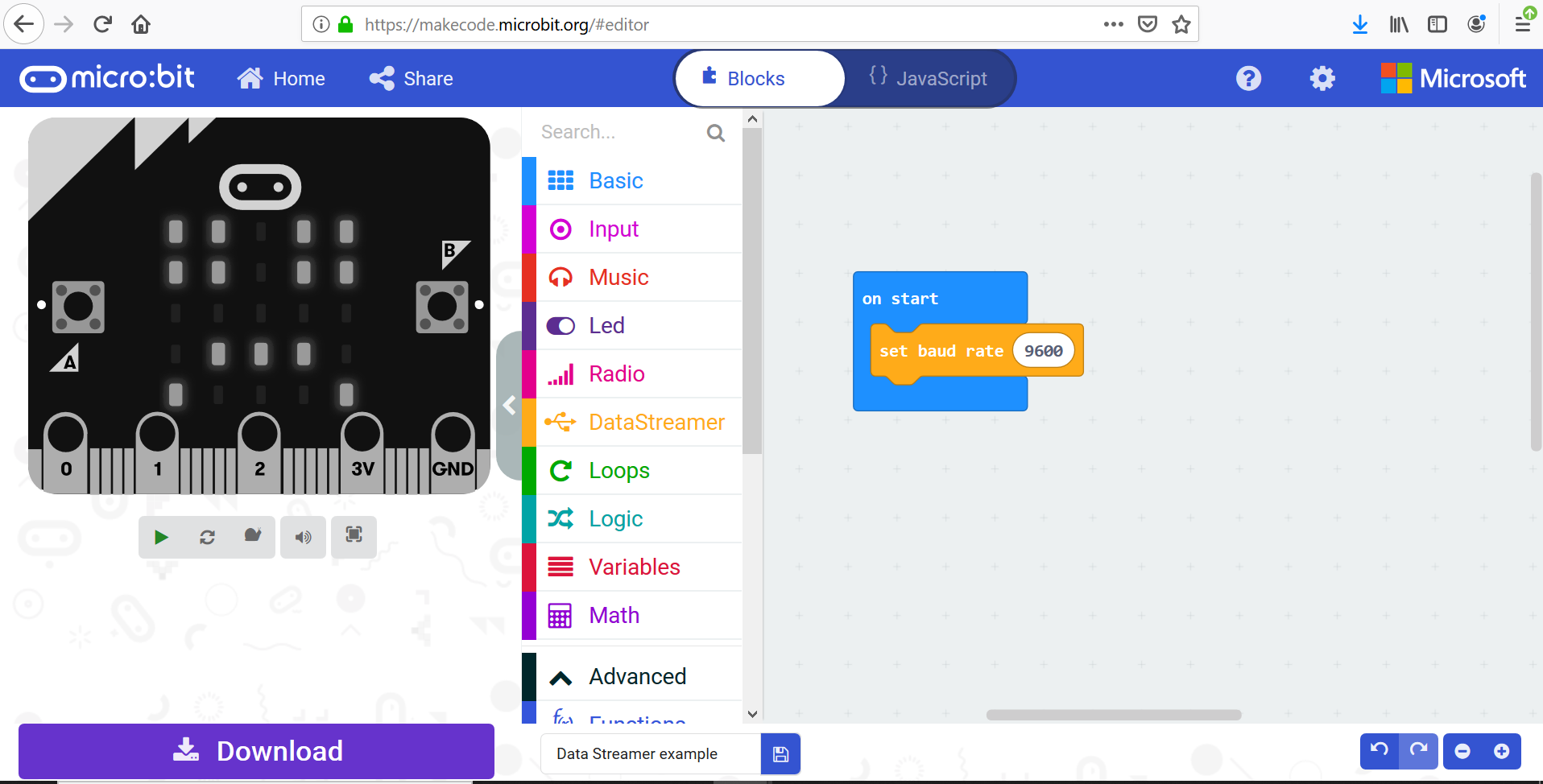

    Establezca velocidad en baudios al iniciar.

  5. Establezca la velocidad en baudios arrastrando el bloque "Establecer velocidad en baudios" en "Al iniciar". Use la configuración predeterminada (9600).

    Nota:

    Velocidad en baudios es la velocidad a la que se comunican el equipo y el micro:bit.

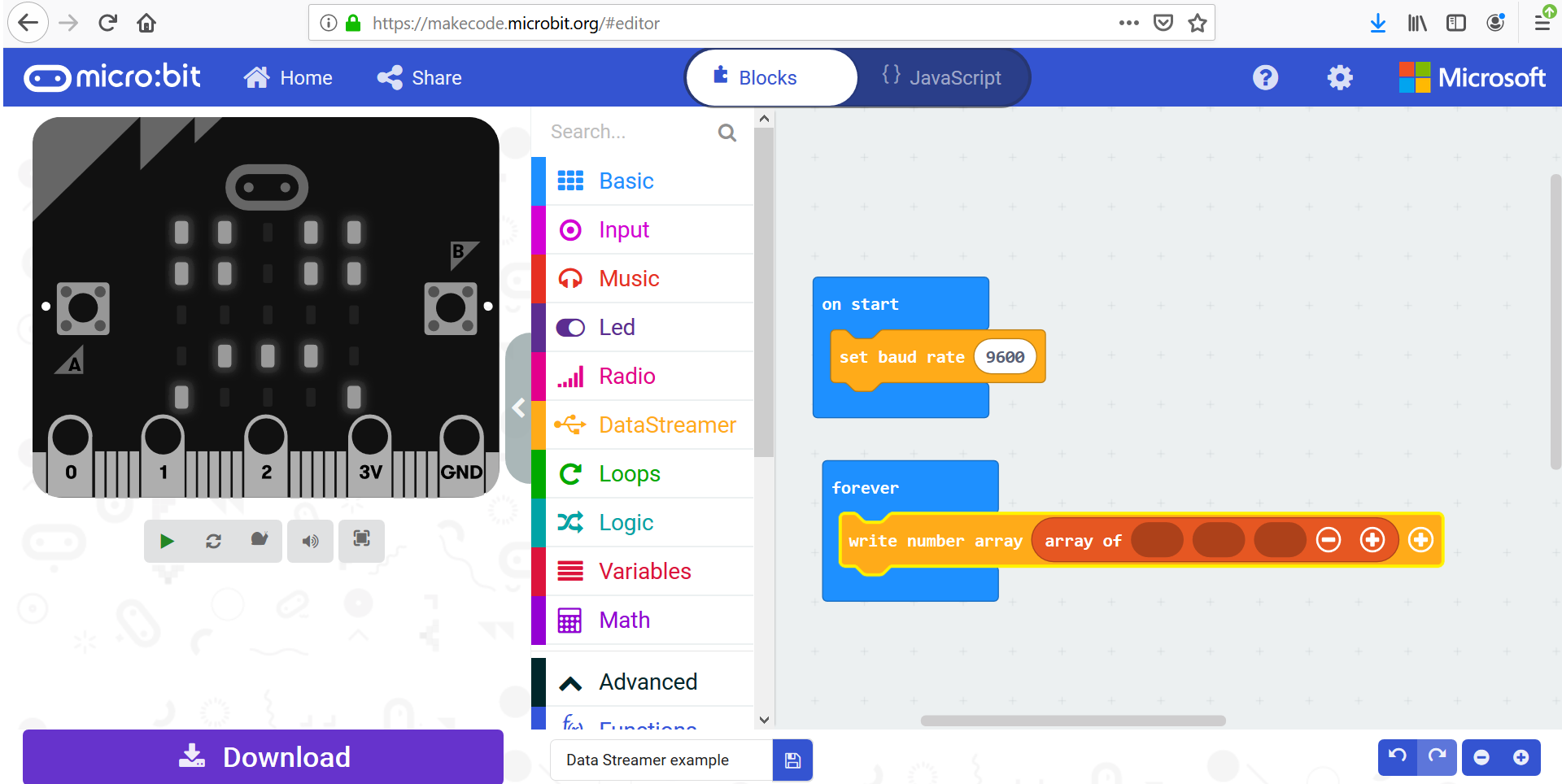

    Matriz de número de escritura 1.

  6. A continuación, imprima los datos en serie con el bloque de matriz de número de escritura . Arrastre esto al bloque para siempre .

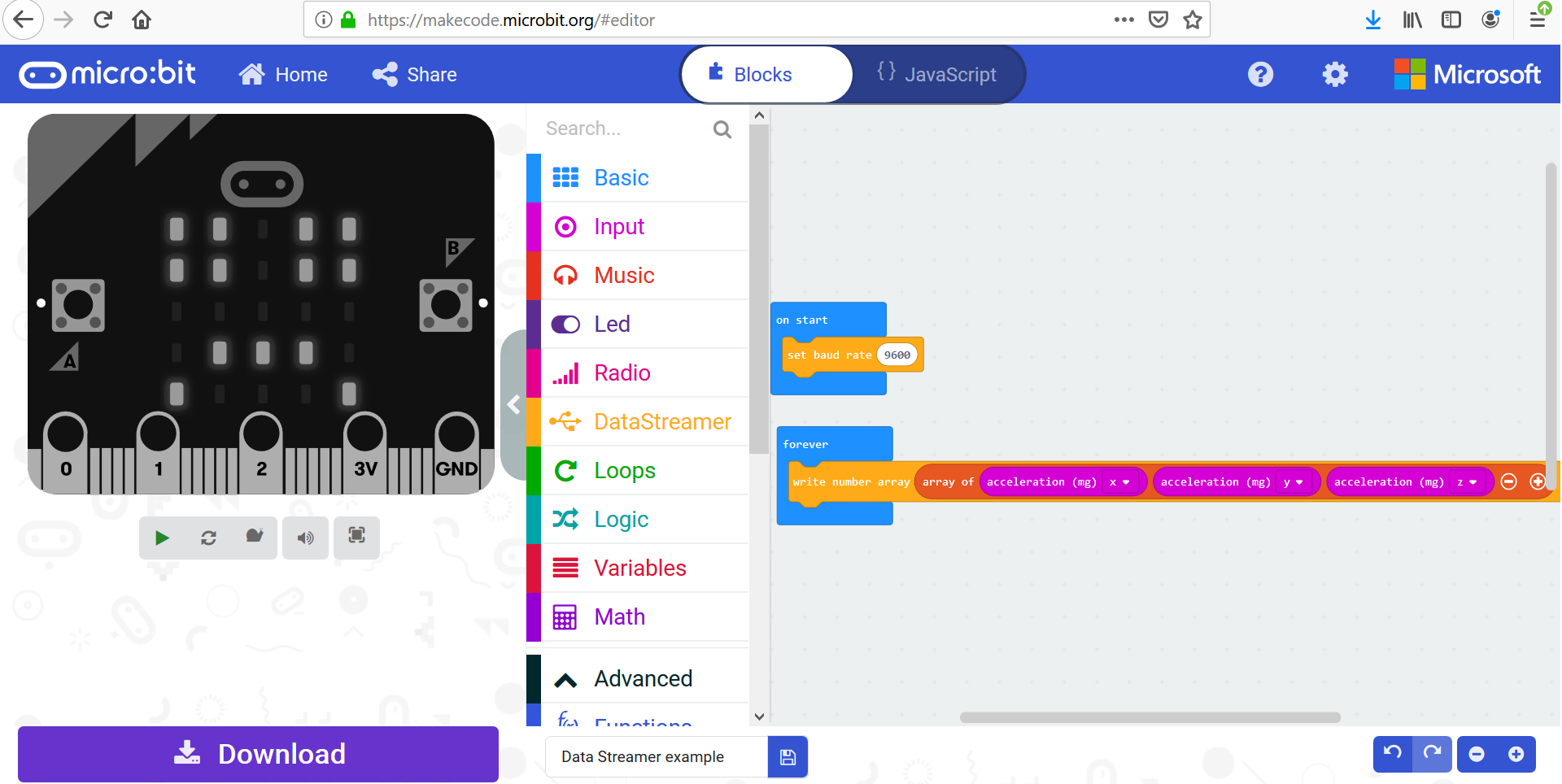

    Matriz de número de escritura 2.

  7. En la matriz de ranuras, inserte los datos que desea imprimir en serie. En este ejemplo, se imprimen los valores de micro:bit accelerometer x, y y z.

    Cambio del acelerómetro Axes.png.

    Los bloques acelerómetros se encuentran en la sección "Entrada". Recuerde cambiar la variable seleccionada de "x" a y y z en consecuencia.

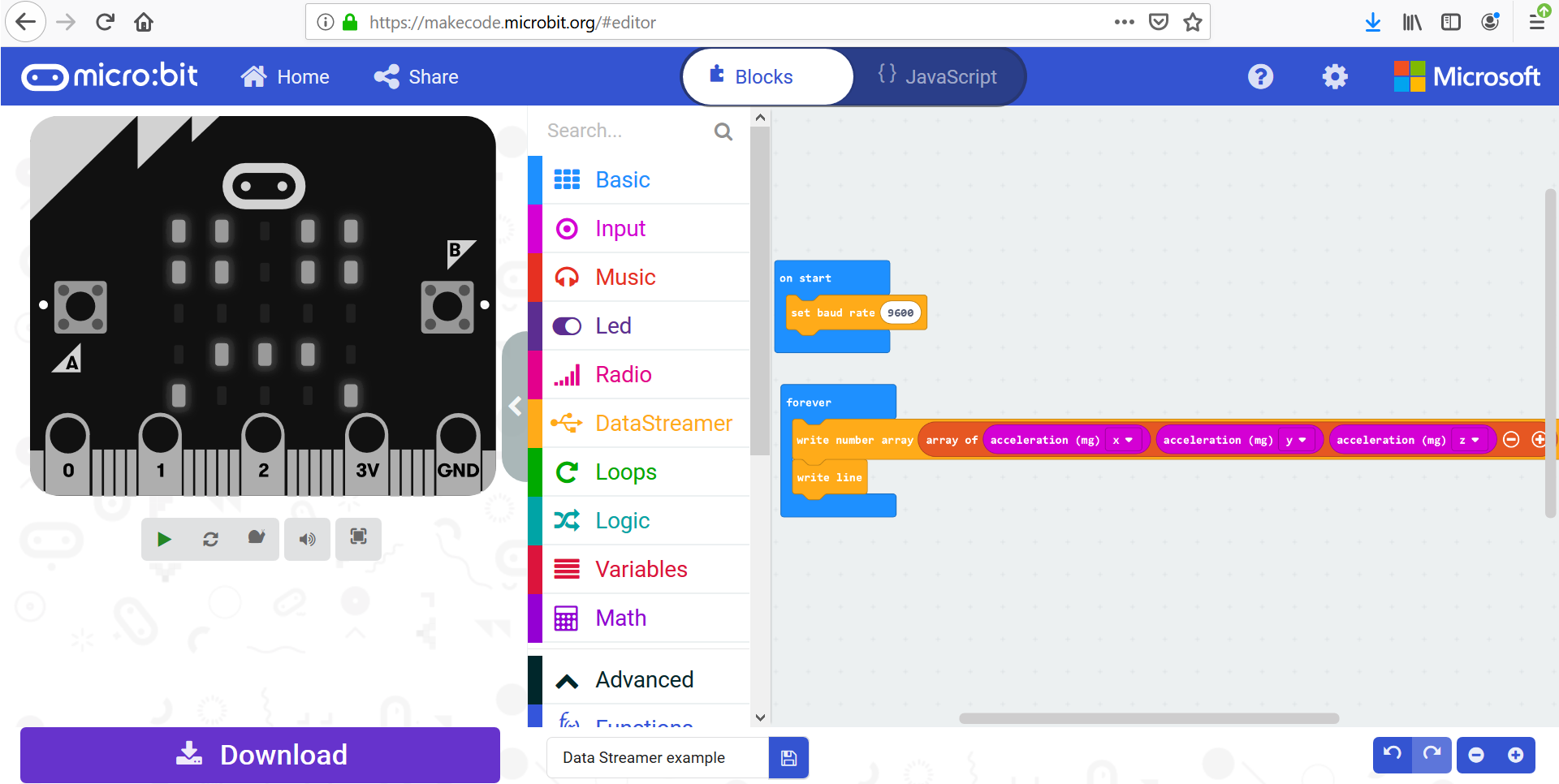

    Escribir nueva línea.

  8. Imprima una nueva línea después de la matriz para indicar el final del paquete de datos en Data Streamer. Para ello, arrastre el bloque de "línea de escritura" desde la sección Data Streamer.

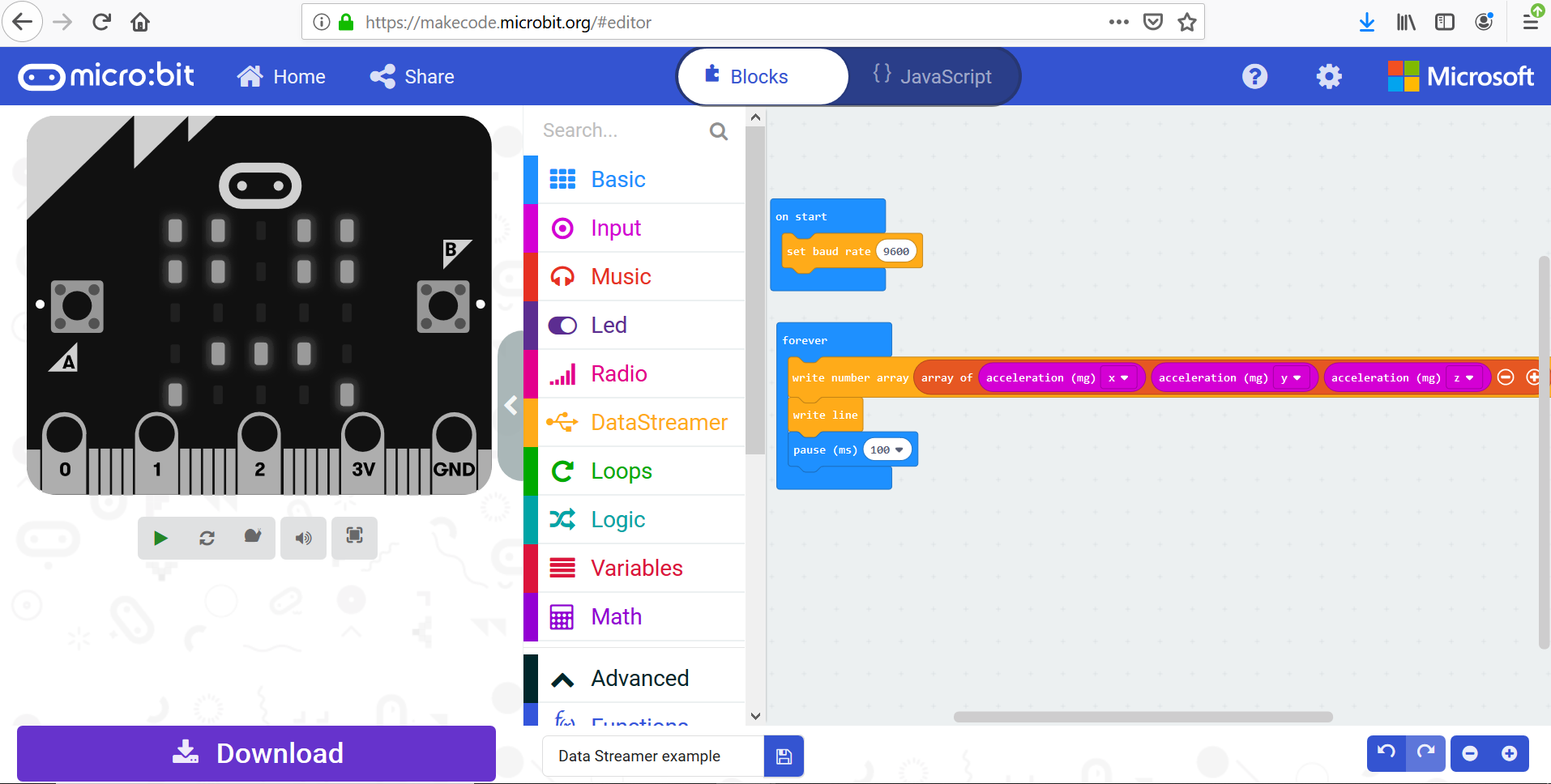

    Agregar pausa.

  9. Opcional: agregue una pausa para ver más fácilmente los datos a medida que se imprimen.

Descargar código en micro:bit

Una vez que tenga el programa de bloque Make Code, estará listo para cargarlo en su micro:bit. Hay dos maneras de hacerlo que se describen a continuación.

Nota:

La opción 1 es más rápida, ya que implica menos pasos. Sin embargo, es posible que algunos equipos no le permitan descargar archivos directamente en micro:bit, por lo que es posible que tenga que usar la opción 2.

Opción 1

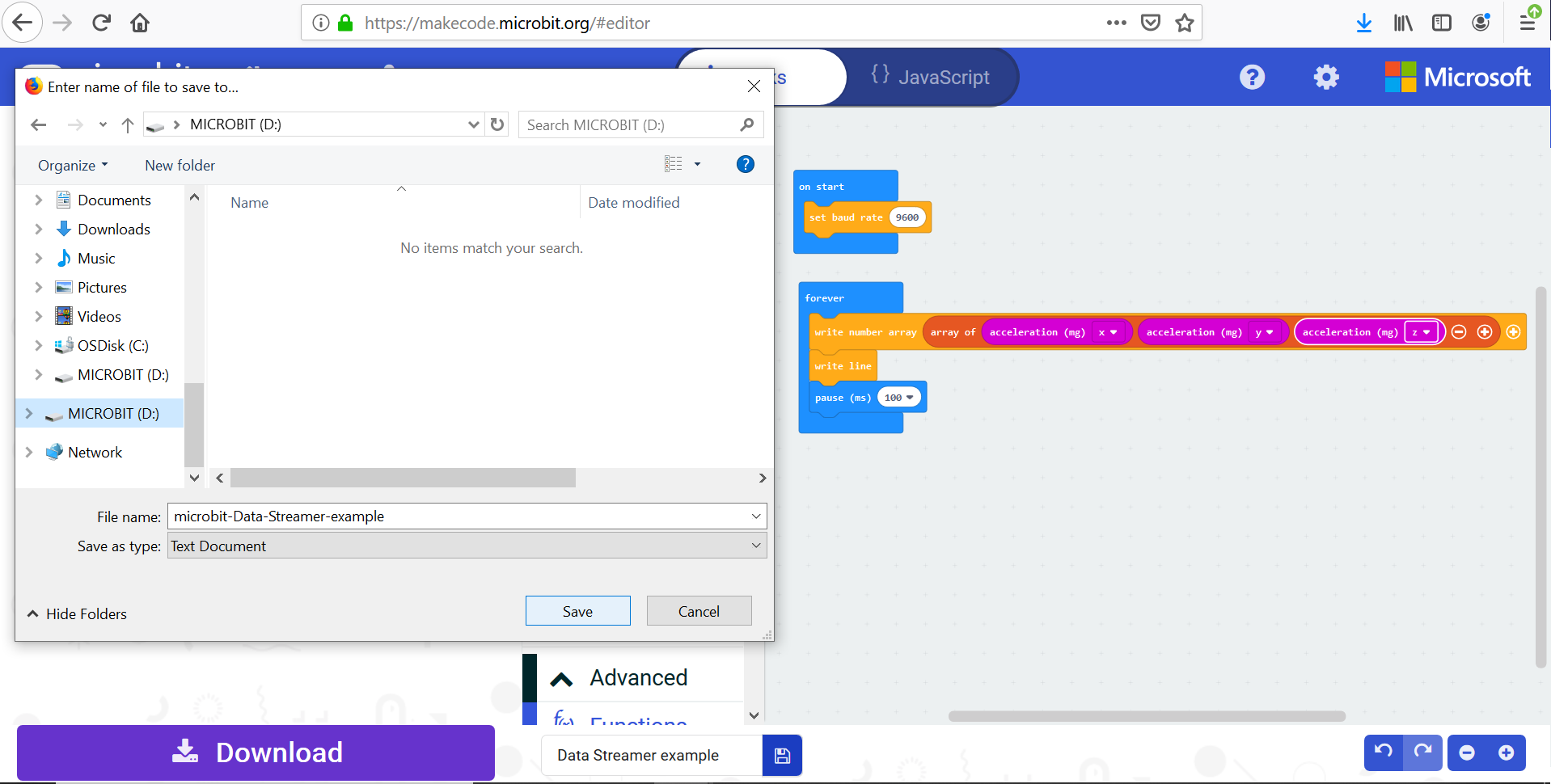

Descargue código en Micro:bit.

Descargue y guarde el archivo de código directamente en la unidad micro:bit.

Opción 2

Descargar código en descargas 1.

Descargue y guarde el archivo de código en una carpeta del equipo.

Descargar código en descargas 2.

Abra Explorador de archivos, vaya a la carpeta en la que guardó el archivo de código y arrastre el archivo de código a la unidad micro:bit.

Uso de Data Streamer

¡Está listo para usar Data Streamer! Abra Excel y vaya a la pestaña Data Streamer.

Conectar un dispositivo.

  1. Haga clic en "Conectar el dispositivo" para seleccionar el dispositivo USB micro:bit.

[!! NOTA] Si ve más de un dispositivo en la lista, desenchufe el micro:bit y observe cuál desaparece, vuelva a conectarse y seleccione ese dispositivo USB.

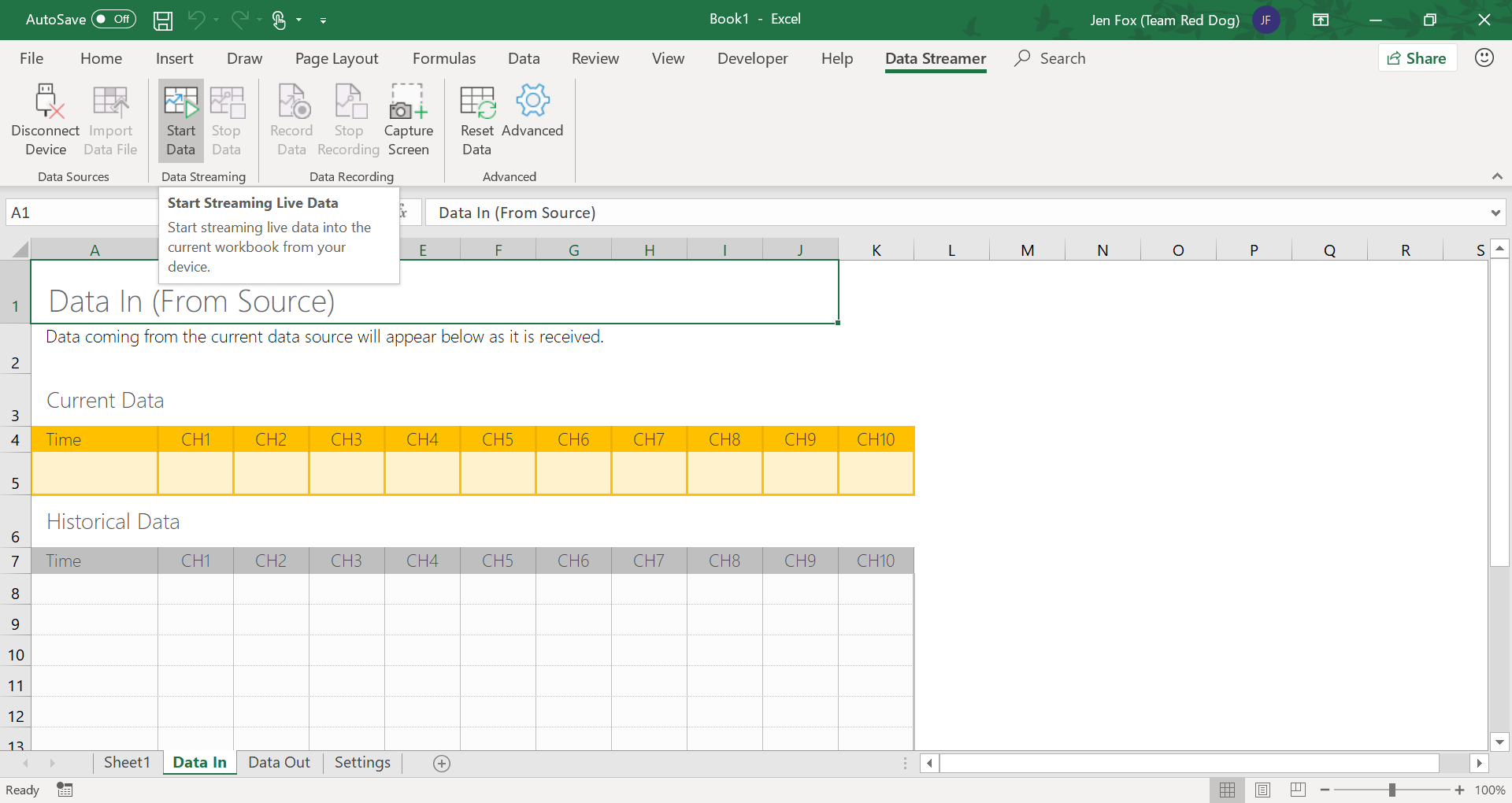

Iniciar datos.

  1. Haga clic en "Iniciar datos" en la pestaña Data Streamer y vaya a la hoja Datos en para ver los datos del acelerómetro micro:bit impresos en tres columnas independientes.

  2. Puede trazar los datos para observar más fácilmente los cambios a lo largo del tiempo y realizar análisis de datos con las funciones integradas de Excel.

Más información para explorar

Análisis de datos de Excel

Experimente con diferentes herramientas de visualización de datos y ecuaciones integradas para el análisis de datos. Estas son algunas guías útiles de Excel:

  1. Visualizar Transmisor de datos en Excel
  2. Crear macros para Transmisor de datos
  3. Creación de una tabla de datos
  4. Creación de una tabla de almacenamiento de prueba

Proyectos de HackingSTEM

¿Busca ideas de proyecto? ¡El equipo de Microsoft HackingSTEM tiene un montón de proyectos y planes de estudios de código abierto! A continuación se muestran algunos de los proyectos de HackingSTEM que usan micro:bit.

  1. Medidor de electroconductividad
  2. Flex/Pressure Sensor

Consulte la biblioteca de actividades completa de HackingSTEM aquí.

Póngase en contacto con nosotros si tiene preguntas, comentarios o ideas. También nos encanta ver lo que la gente crea con nuestros proyectos, así que por favor comparta sus creaciones y etiquete en las redes sociales!
