Panel de formato de los objetos visuales personalizados en Power BI

Con la versión de API 5.1 y versiones posteriores, los desarrolladores pueden crear objetos visuales con el panel Formato. Los desarrolladores pueden definir las tarjetas y sus categorías para cualquier propiedad de su objeto visual personalizado, lo que facilita a los creadores de informes usar estos objetos visuales.

La API usa el método FormatModel para personalizar partes del formato y los paneles de análisis.

Sugerencia

El getFormattingModel método reemplaza el enumerateObjectInstances método en versiones anteriores de la API.

getFormattingModel devuelve un valor de tipo FormattingModel que define el aspecto del panel de formato y análisis del objeto visual.

Además de todas las funcionalidades del panel de formato antiguos, el modelo de formato admite funcionalidades, propiedades y jerarquías del panel de formato actuales.

Crear un objeto visual que admita el panel Formato más reciente

Pasos generales para agregar compatibilidad con el panel Formato a un objeto visual personalizado:

1. Establezca la apiVersion en el archivo pbiviz.json en 5.1 o posterior.

2. Defina todas los objects personalizables en el archivo capabilities.json. A continuación, estos objetos se asignan a las propiedades del panel de formato. Se requieren las siguientes propiedades para cada objeto:

   • nombre de objeto
   • nombre de propiedad
   • tipo de propiedad

   Todas las demás propiedades, incluidas DisplayName y description, ahora son opcionales.

3. Compile el objeto visual personalizado FormattingModel realizando una de las siguientes acciones:

   • Use utilidades de formattingmodel. (Recomendado)
   • Sin esta utilidad, use solo las API.

Defina las propiedades del modelo de formato visual personalizado y cártelo mediante código (no JSON).

4. Implemente la getFormattingModel API en la clase visual personalizada que devuelve el modelo de formato visual personalizado. (Esta API reemplaza a la enumerateObjectInstances que se usó en versiones anteriores).

Ejemplo de implementación del modelo de formato

• Ejemplo de modelo de formato utilizando formattingmodel util. (Recomendado)
• Ejemplo de modelo de formateo usando solo API.

Propiedades de formato de mapa

Si tiene un objeto visual personalizado creado con una API anterior y quiere actualizarlo con el panel de formato, o si va a crear un objeto visual personalizado:

1. Establezca la apiVersion en el archivo pbiviz.json en 5.1 o posterior.

2. Para cada nombre de objeto y nombre de propiedad en capabilities.json, cree una propiedad de formato coincidente. La propiedad de formato debe tener un descriptor que contenga un objectName y un propertyName que coincida con el nombre del objeto y el nombre de la propiedad en capabilities.json.

Las objects propiedades del archivo de funcionalidades siguen teniendo el mismo formato y no es necesario cambiarlas.

Por ejemplo, si el circle objeto del archivo capabilities.json se define de la siguiente manera:

"objects": {
    "circle": {
        "properties": {
            "circleColor": {
                "type": {
                    "fill": {
                        "solid": {
                            "color": true
                        }
                    }
                }
            },
        }
    }
}

La propiedad de formato del modelo debe ser de tipo ColorPicker y tener este aspecto:

control: {
    type: "ColorPicker",
    properties: {
        descriptor: {
            objectName: "circle",
            propertyName: "circleColor"
        },
        value: {
            value: this.visualSettings.circle.circleColor
        }
    }
}

Se produce un error si se cumple una de las condiciones siguientes:

• El nombre de objeto o propiedad del archivo de funcionalidades no coincide con el del modelo de formato
• El tipo de propiedad del archivo de funcionalidades no coincide con el tipo en el modelo de formato.

Modelo de formato

El modelo de formato es donde se describen y personalizan todas las propiedades del panel de formato.

Aplicar formato a los componentes del modelo

En el modelo de formato, los componentes de propiedad se agrupan en categorías lógicas y subcategorías. Estos grupos facilitan el examen del modelo. Hay los cinco componentes básicos, de mayor a menor:

• Modelo de formato El contenedor de panel más grande, que se usa para dar formato a la interfaz frontal del panel. Contiene una lista de tarjetas de formato.

• Tarjeta de formato El contenedor de agrupación de propiedades de nivel superior para dar formato a las propiedades. Cada tarjeta consta de uno o más grupos de formato, como se muestra aquí.



• Aplicar formato al grupo
  Contenedor de agrupación de propiedades de nivel secundario. El grupo de formato se muestra como un contenedor de agrupación para dar formato a los segmentos.

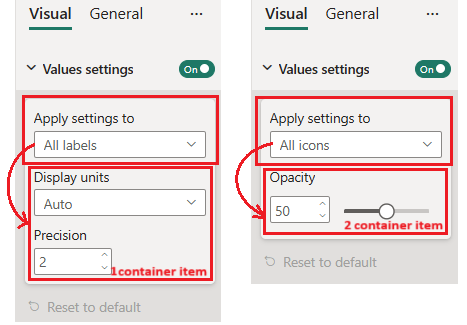

• Aplicar formato al contenedor
  Contenedor de agrupación de propiedades de nivel secundario. El contenedor de formato agrupa las secciones de formato en elementos de contenedor independientes y permite cambiar entre ellos mediante una lista desplegable.



• Aplicar formato a un segmento
  Contenedor de propiedades. Hay dos tipos de segmentos:

  • Segmento simple: contenedor de propiedad individual
  • Segmento compuesto: varios contenedores de propiedades relacionados agrupados en un segmento de formato

  En la imagen siguiente se muestran los distintos tipos de segmentos. La "Fuente" es un segmento compuesto formado por modificadores de familia de fuentes, tamaño y negrita, cursiva y subrayado. "Color", "unidades de visualización" y los demás segmentos son segmentos simples con un componente cada uno.



Propiedades de formato del panel de visualización

Todas las propiedades del modelo de formato deben coincidir y el tipo de objeto del archivo capabilities.json .

En la tabla siguiente se muestran los tipos de propiedad de formato en capabilities.json archivo y su clase de tipo coincidente en las propiedades del modelo de formato moderno:

Tipo	Tipo de valor de capacidades	Propiedad Formato
Booleano	Bool	InterruptorDePalanca
Número	numérico entero	NumUpDown deslizante
Lista de enumeraciones	enumeration:[]	ItemDropdown ItemFlagsSelection AutoDropdown AutoFlagsSelection * Consulte la nota siguiente.
Color	Relleno	Selector de color
Degradado	FillRule	GradientBar: el valor de propiedad debe ser una cadena que consta de: minValue[,midValue],maxValue
Mensaje de texto	Mensaje de texto	TextInput Área de texto

Objeto de formato de funcionalidades

Tipo	Tipo de valor de capacidades	Propiedad Formato
Tamaño de fuente	Tamaño de fuente	NumUpDown
Familia de fuentes	FontFamily	FontPicker
Alineación de líneas	Alineación	AlignmentGroup
Unidades de visualización de etiquetas	LabelDisplayUnits	AutoDropDown

^* La propiedad de formato de lista de enumeraciones es diferente en el modelo de formato y en el archivo de funcionalidades.

• Declare las siguientes propiedades en la clase de configuración de formato, incluida la lista de elementos de enumeración:

  • ItemDropdown
  • ItemFlagsSelection

• Declare las siguientes propiedades en la clase de configuración de formato, sin la lista de elementos de enumeración. Declare su lista de elementos de enumeración en capabilities.json bajo el objeto adecuado. (Estos tipos son los mismos que en las versiones anteriores de la API):

  • AutoDropdown
  • AutoFlagSelection

Propiedades del segmento compuesto

Un segmento compuesto de formato es un segmento de formato que contiene varias propiedades relacionadas juntas.

Por ahora tenemos dos tipos de segmentos compuestos:

• FontControl
  Esto mantiene todas las propiedades relacionadas con la fuente juntas. Consta de las siguientes propiedades:

  • Familia de fuentes
  • Tamaño de fuente
  • Negrita [opcional]
  • Cursiva [opcional]
  • Subrayado [opcional]



  Cada una de estas propiedades debe tener un objeto correspondiente en el archivo de funcionalidades:

  Propiedad	Tipo de funcionalidad	Tipo de formato
  Familia de fuentes	Formato: {fontFamily}	FontPicker
  Tamaño de fuente	Formato: {fontSize}	NumUpDown
  Audaz	Bool	ToggleSwitch
  Itálico	Bool	ToggleSwitch
  Subrayar	Bool	ToggleSwitch

• MarginPadding El relleno de margen determina la alineación del texto en el elemento visual. Consta de las siguientes propiedades:

  • Izquierda
  • Derecha
  • Mejores
  • Parte inferior

  Cada una de estas propiedades debe tener un objeto correspondiente en el archivo de funcionalidades:

  Propiedad	Tipo de funcionalidad	Tipo de formato
  Izquierda	Numérico	NumUpDown
  Derecha	Numérico	NumUpDown
  Mejores	Numérico	NumUpDown
  Parte inferior	Numérico	NumUpDown

Recursos de GitHub

• Todas las interfaces de modelo de formato se pueden encontrar en GitHub : microsoft/powerbi-visuals-api: API de objetos visuales personalizados de Power BI en "formatting-model-api.d.ts"

• Se recomienda usar las utilidades del modelo de formato más recientes en GitHub: microsoft/powerbi-visuals-utils-formatmodel: utilidades auxiliares del modelo de formato de objetos visuales de Power BI

• Puede encontrar un ejemplo de un objeto visual personalizado SampleBarChart que usa la versión de API 5.1.0 e implementa getFormattingModel con las utilidades del modelo de formato más recientes en GitHub - microsoft/PowerBI-visuals-sampleBarChart: Objeto visual personalizado de gráfico de barras para el tutorial.
