Tutorial: Creación de un trazado de embudo a partir de un script de R para un elemento visual de R

En este artículo se describe paso a paso cómo crear un trazado de embudo a partir de un script de R en un objeto visual de R. Los archivos de origen están disponibles para descargar en cada conjunto de pasos.

En este artículo aprenderá a crear lo siguiente:

• Un script de R para RStudio
• Un objeto visual de R en Power BI
• Un objeto visual con tecnología de R basado en PNG en Power BI
• Un objeto visual con tecnología de R basado en HTML en Power BI

El trazado de embudo proporciona una manera fácil de consumir, interpretar y mostrar la cantidad de variación esperada. Para crear el embudo se usan los límites de confianza y los valores atípicos que se muestran como puntos fuera del embudo.

En este ejemplo, el trazado de embudo se usa para comparar y analizar diversos datos de conjuntos.

Requisitos previos

• Obtenga una suscripción a Microsoft Fabric. También puede registrarse para obtener una evaluación gratuita de Microsoft Fabric.

• Instale las herramientas de pbiviz.

Compilación de un script de R con un modelo semántico

1. Descargue un script de R mínimo y su tabla de datos, dataset.csv.

2. Después, edite el script para reflejar este script. Esto agrega control de errores de entrada y parámetros de usuario para controlar la apariencia del trazado.

Generación de un informe

Después, edite el script para reflejar este script. Esto carga dataset.csv en lugar de read.csv en el área de trabajo de Power BI Desktop y crea una tabla Cancer Mortality (Mortalidad del cáncer). Vea los resultados en el siguiente archivo PBIX.

Nota

dataset es un nombre codificado de forma rígida para el elemento data.frame de entrada de cualquier objeto visual de R.

Creación de un objeto visual con tecnología de R y un paquete en código de R

1. Ejecute el comando siguiente para crear un objeto visual con tecnología de R:

   pbiviz new funnel-visual -t rvisual
   cd funnel-visual
   npm install
   pbiviz package


   Este comando crea la carpeta funnel-visual con el objeto visual de plantilla inicial (-t para plantilla). PBIVIZ se puede encontrar en la carpeta dist y el código de R en el archivo script.r. Intente importarlo en Power BI y vea lo que sucede.

2. Edite el archivo script.r y reemplace el contenido por el script anterior.

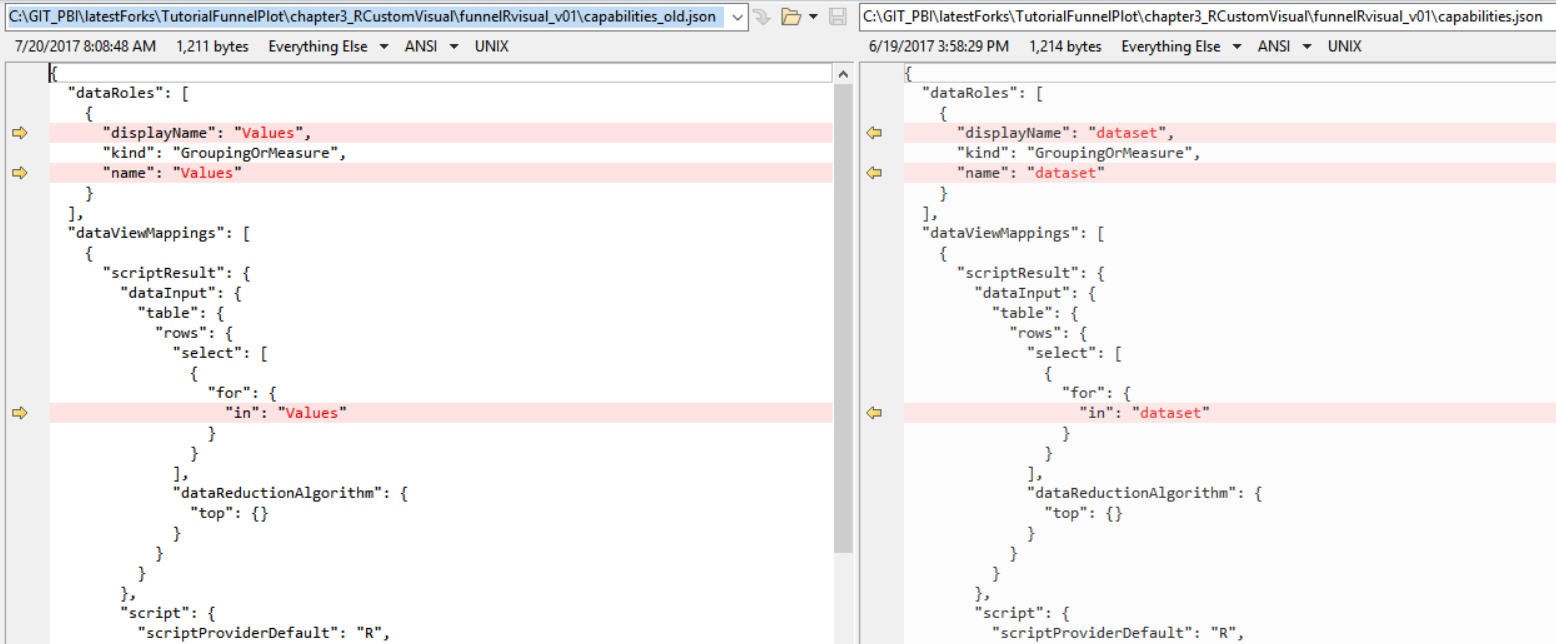

3. Edite capabilities.json y reemplace la cadena Values por dataset. Esto reemplaza el nombre de "Role" en la plantilla para que sea similar al código de R.



4. (opcional) Edite dependencies.json y agregue una sección para cada paquete de R necesario para el script de R. Esto indica a Power BI que importe de forma automática estos paquetes cuando se carga por primera vez el objeto visual.



5. Vuelva a empaquetar el objeto visual con el comando pbiviz package e intente importarlo en Power BI.

Nota

Vea PBIX y código fuente para la descarga.

Mejoras de objetos visuales basados en R

El objeto visual todavía no es descriptivo porque el usuario tiene que conocer el orden de las columnas de la tabla de entrada.

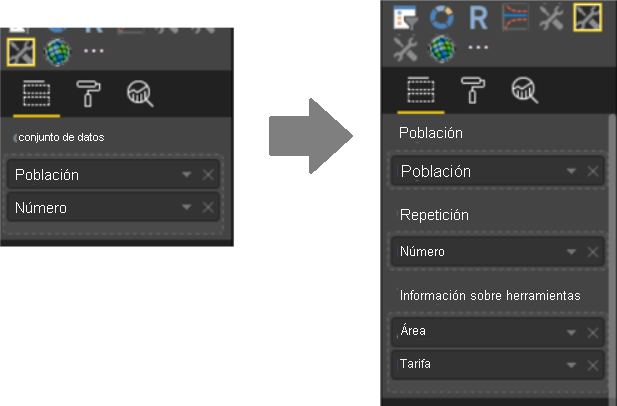

1. Divida el campo de entrada dataset en tres campos (roles): Population, Number y Tooltips.

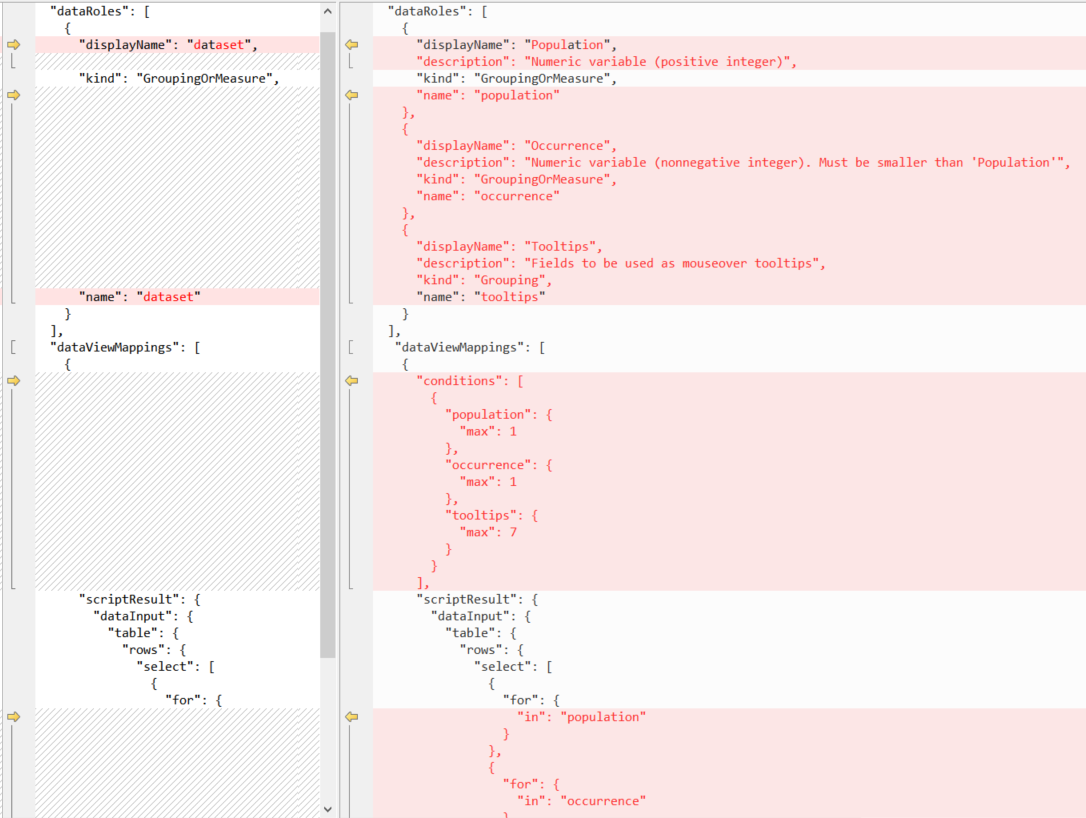

2. Edite capabilities.json y reemplace el rol dataset por los tres roles nuevos, o bien descargue capabilities.json.

   Tendrá que actualizar las secciones: en dataRoles y dataViewMappings, se definen los nombres, los tipos, la información sobre herramientas y el número máximo de columnas para cada campo de entrada.



   Para obtener más información, vea funcionalidades.

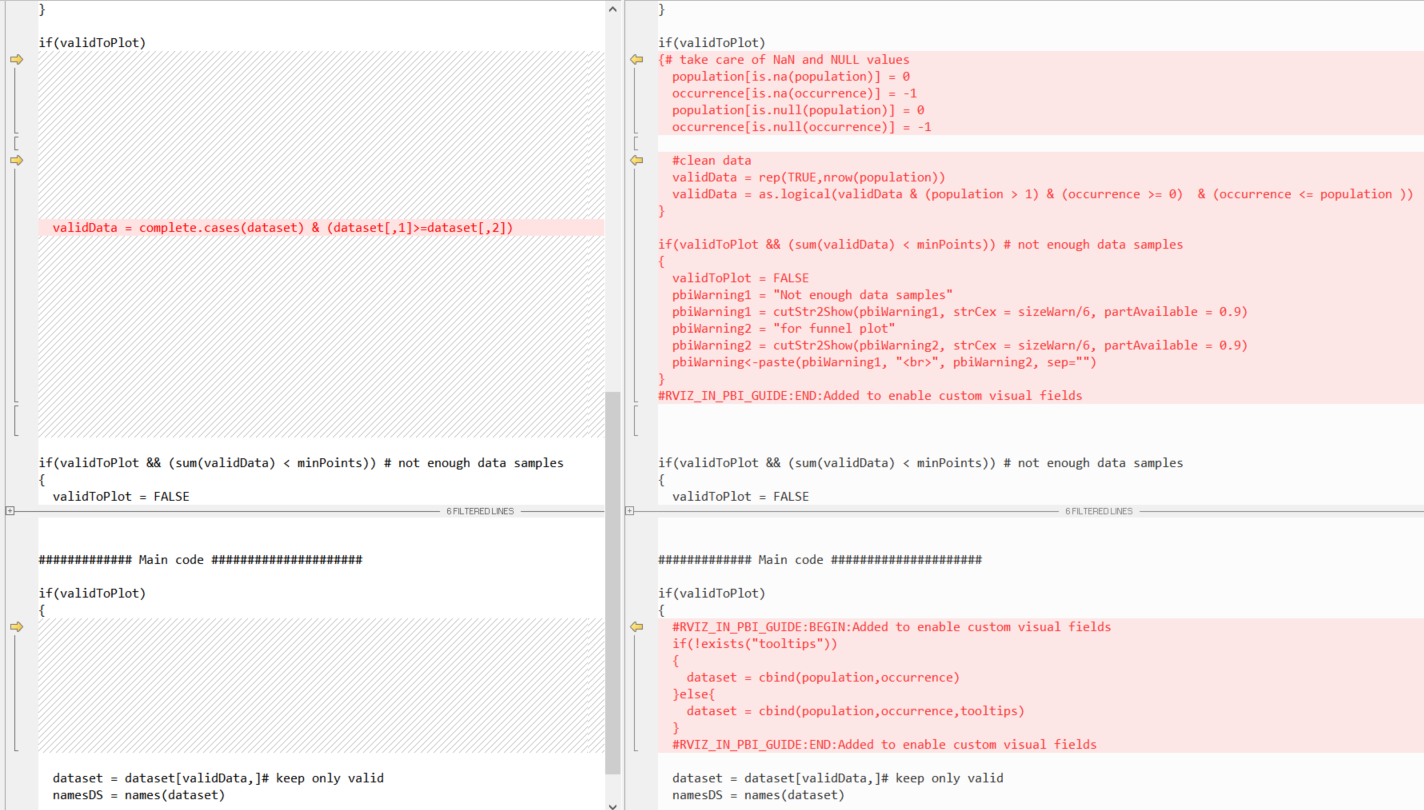

3. Edite script.r para admitir Population, Number y Tooltips como tramas de datos de entrada en lugar de dataset, o bien descargue script.r.



   Sugerencia

   Para seguir los cambios en el script de R, busque bloques de comentarios:

   #RVIZ_IN_PBI_GUIDE:BEGIN: Added to enable visual fields
   ...
   #RVIZ_IN_PBI_GUIDE:END: Added to enable visual fields

   #RVIZ_IN_PBI_GUIDE:BEGIN: Removed to enable visual fields
   ...
   #RVIZ_IN_PBI_GUIDE:BEGIN: Removed to enable visual fields


4. Vuelva a empaquetar el objeto visual con el comando pbiviz package e intente importarlo en Power BI.

Nota

Vea PBIX y código fuente para la descarga.

Adición de parámetros de usuario

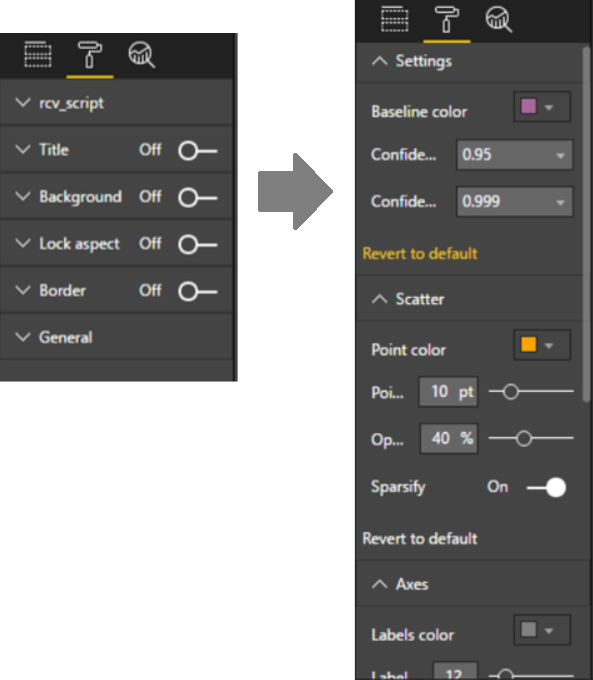

1. Agregue funciones para que el usuario controle los colores y tamaños de los objetos visuales, incluidos los parámetros internos de la interfaz de usuario.

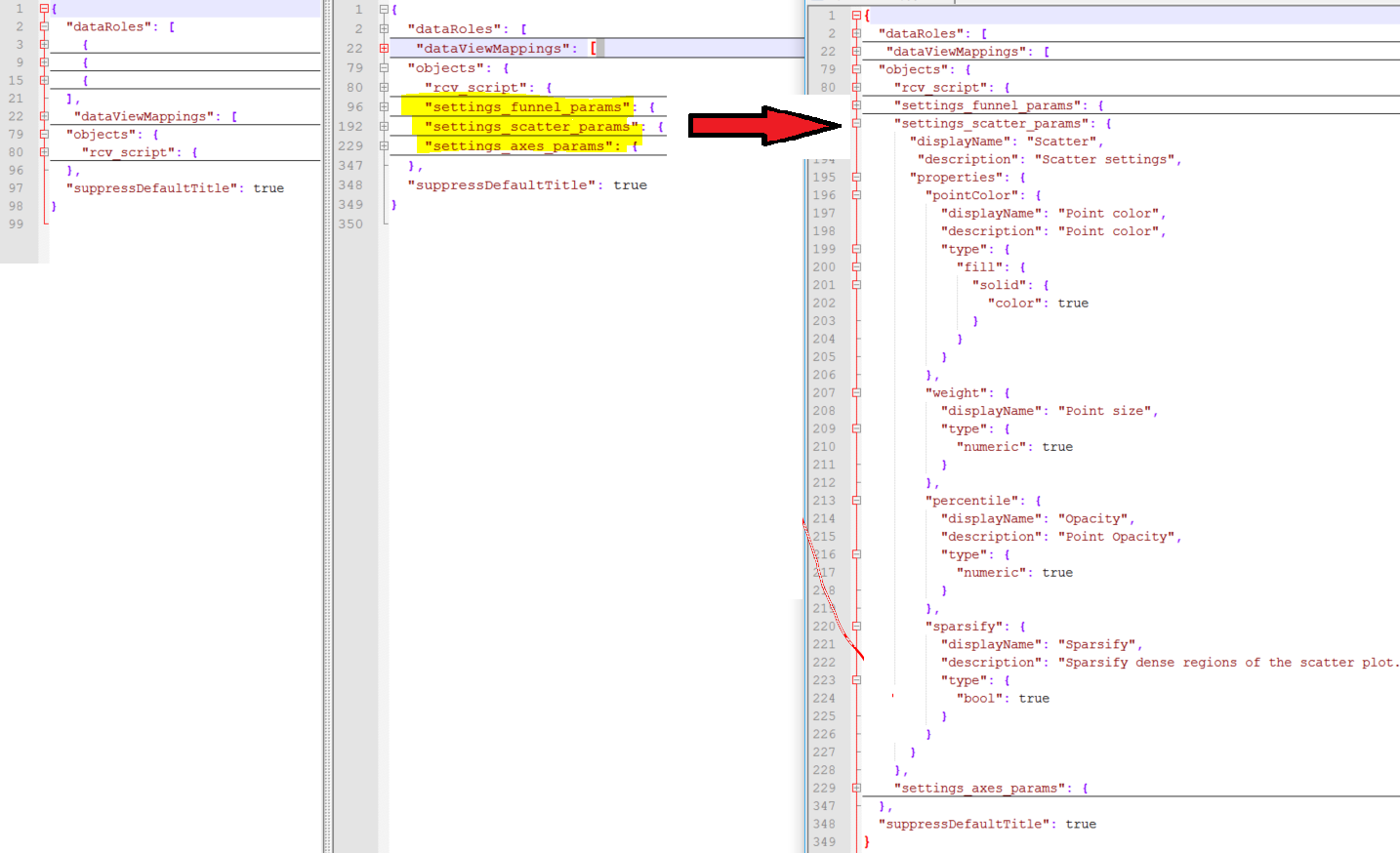

2. Edite capabilities.json y actualice la sección objects. Aquí se definen los nombres, las informaciones sobre herramientas y los tipos de cada parámetro, y también se decide la partición de los parámetros en grupos (en este caso, tres).

   Descargue capabilities.json y vea propiedades de objeto para obtener más información.

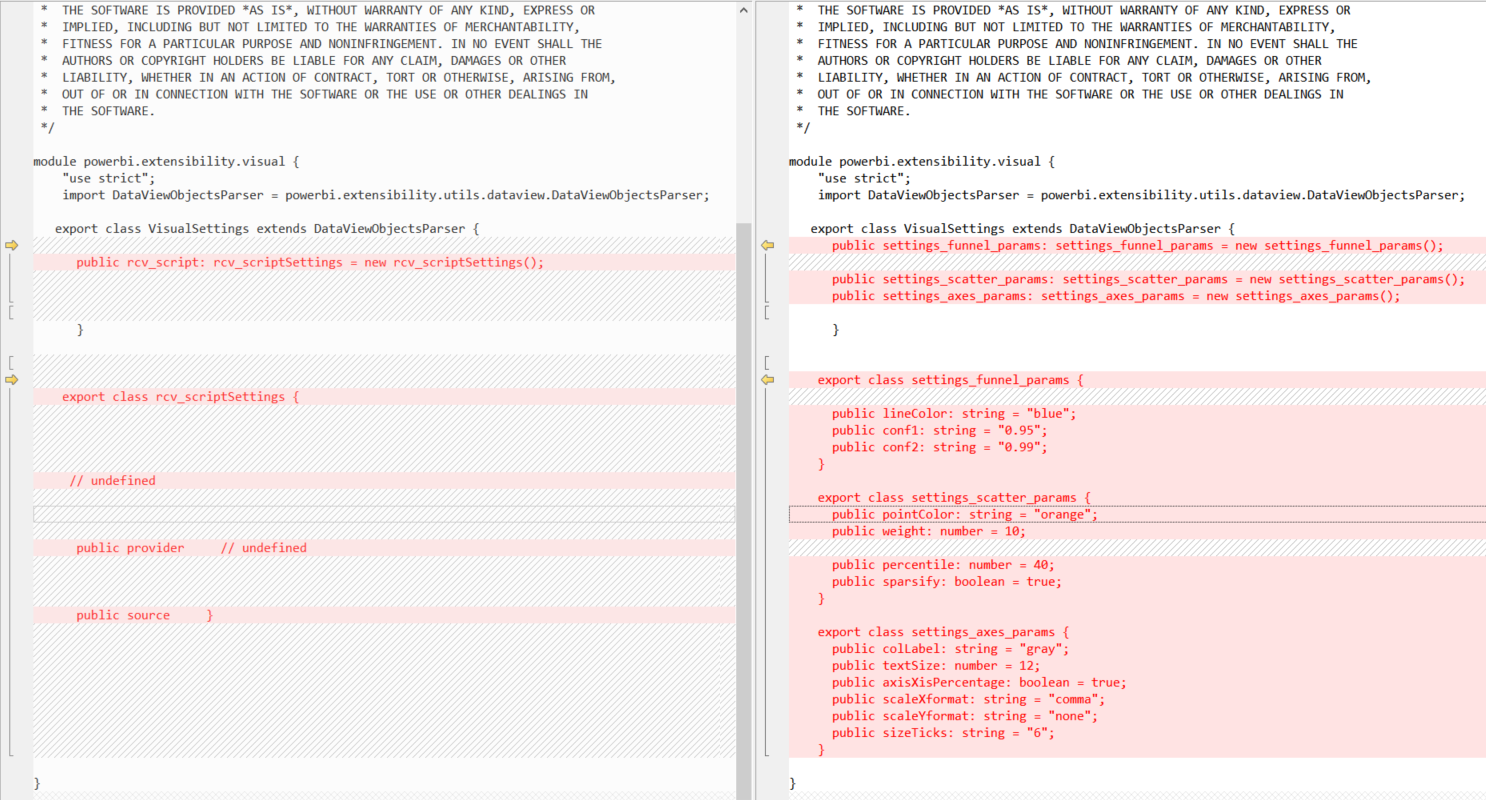

3. Edite src/settings.ts para reflejar este archivo settings.ts. Este archivo está escrito en TypeScript.

   Aquí encontrará dos bloques del código agregado a:

   • Declaración de una interfaz nueva para que contenga el valor de propiedad
   • Definición de una propiedad miembro y valores predeterminados



4. Edite script.r para reflejar este archivo script.r. Esto agrega compatibilidad con los parámetros en la interfaz de usuario mediante la adición de llamadas a if.exists por cada parámetro de usuario.

   Sugerencia

   Para seguir los cambios en el script de R, busque comentarios:

   #RVIZ_IN_PBI_GUIDE:BEGIN:Added to enable user parameters
    ...
   #RVIZ_IN_PBI_GUIDE:END:Added to enable user parameters

   #RVIZ_IN_PBI_GUIDE:BEGIN:Removed to enable user parameters
    ...
   #RVIZ_IN_PBI_GUIDE:END:Removed to enable user parameters




   Puede decidir no exponer los parámetros en la interfaz de usuario, como se ha hecho.

5. Vuelva a empaquetar el objeto visual con el comando pbiviz package e intente importarlo en Power BI.

Nota

Vea PBIX y código fuente para la descarga.

Sugerencia

Aquí se han agregado parámetros de varios tipos (booleanos, numéricos, de cadena y de color) a la vez. Para obtener un caso sencillo, vea este ejemplo sobre cómo agregar un solo parámetro.

Conversión del objeto visual en un objeto visual basado en RHTML

Como el objeto visual resultante está basado en PNG, no responde al desplazamiento del mouse, no se puede acercar el zoom, etc., por lo que es necesario convertirlo en un objeto visual basado en HTML. Ahora se creará una plantilla de objeto visual basado en HTML con tecnología de R y, después, se copiarán algunos scripts del proyecto basado en PNG.

1. Ejecute el comando:

   pbiviz new funnel-visual-HTML -t rhtml
   cd funnel-visual-HTML
   npm install
   pbiviz package


2. Abra capabilities.json y anote la línea "scriptOutputType":"html".

3. Abra dependencies.json y anote los nombres de los paquetes de R que se enumeran.

4. Abra script.r y anote la estructura. Puede abrirlo y ejecutarlo en RStudio, ya que no usa la entrada externa.

   Esto crea y guarda out.html. Este archivo es independiente (sin dependencias externas) y define los gráficos dentro del widget HTML.

   Importante

   Para los usuarios de htmlWidgets, se proporcionan utilidades de R en la carpeta r_files a fin de facilitar la conversión de objetos plotly o widget en HTML independiente.

   Esta versión del objeto visual con tecnología de R también admite el comando source (a diferencia de los tipos de objetos visuales anteriores), para que el código sea más legible.

5. Reemplace capabilities.json por el archivo capabilities.json del paso anterior, o bien descargue capabilities.json.

   Asegúrese de mantener lo siguiente:

   "scriptOutputType": "html"

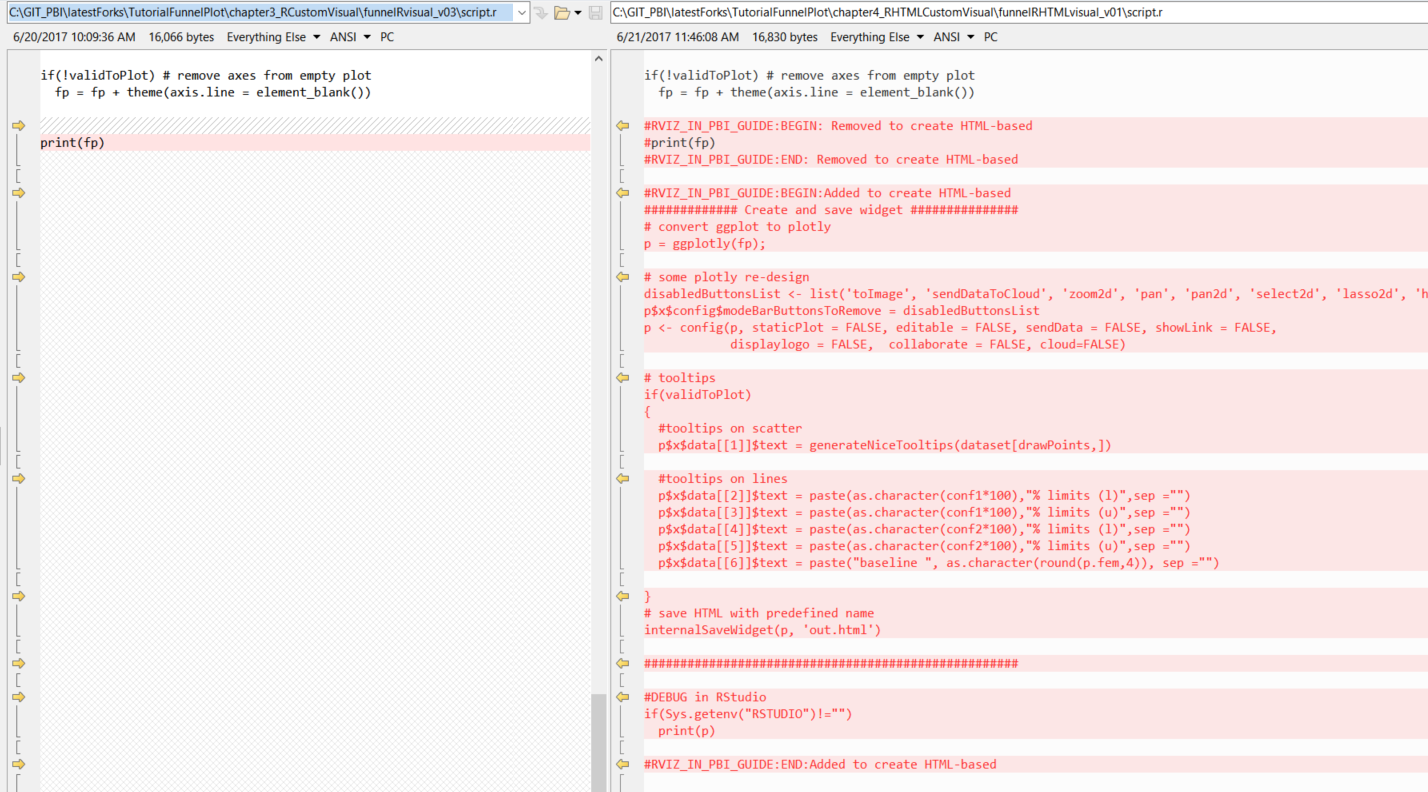

6. Combine la versión más reciente de script.r con el archivo script.r de la plantilla, o bien descargue script.r.

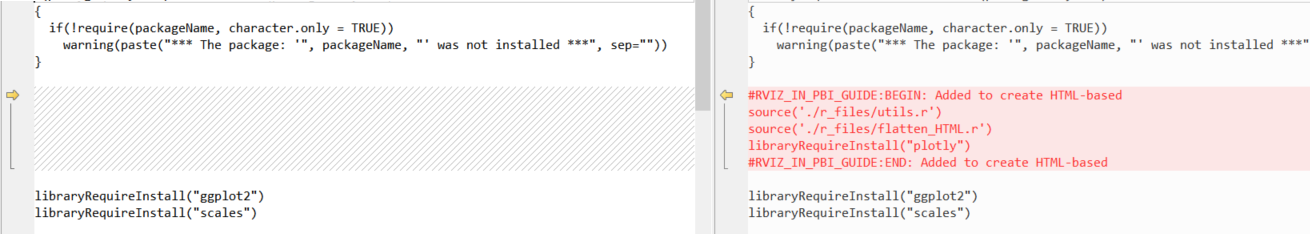

   El nuevo script usa el paquete plotly para convertir el objeto ggplot en un objeto plotly y, después, el paquete htmlWidgets para guardarlo en un archivo HTML.

   La mayoría de las funciones de utilidad se mueven a r_files/utils.r y se agrega la función generateNiceTooltips para la apariencia del objeto plotly.





   Sugerencia

   Para seguir los cambios en el script de R, busque comentarios:

   #RVIZ_IN_PBI_GUIDE:BEGIN:Added to create HTML-based
    ...
   #RVIZ_IN_PBI_GUIDE:BEGIN:Added to create HTML-based

   #RVIZ_IN_PBI_GUIDE:BEGIN:Removed to create HTML-based
   ...
   #RVIZ_IN_PBI_GUIDE:BEGIN:Removed to create HTML-based

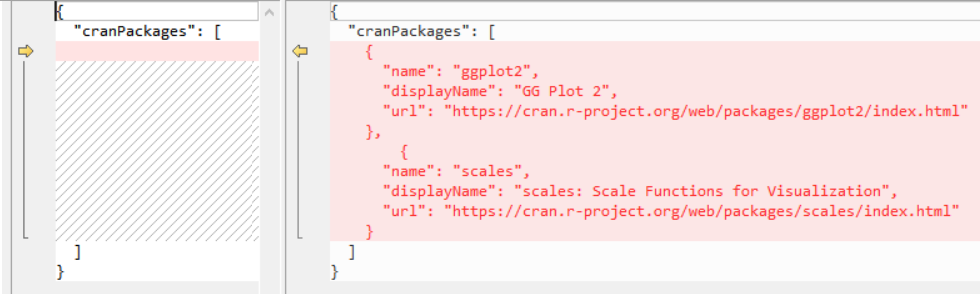

7. Combine la versión más reciente de dependencies.json con el archivo dependencies.json de la plantilla, para incluir nuevas dependencias de paquete de R, o bien descargue dependencies.json.

8. Edite src/settings.ts de la misma manera que en los pasos anteriores.

9. Vuelva a empaquetar el objeto visual con el comando pbiviz package e intente importarlo en Power BI.

Nota

Vea PBIX y código fuente para la descarga.

Compilación de ejemplos adicionales

1. Ejecute el comando siguiente para crear un proyecto vacío:

   pbiviz new example -t rhtml
   cd example
   npm install
   pbiviz package

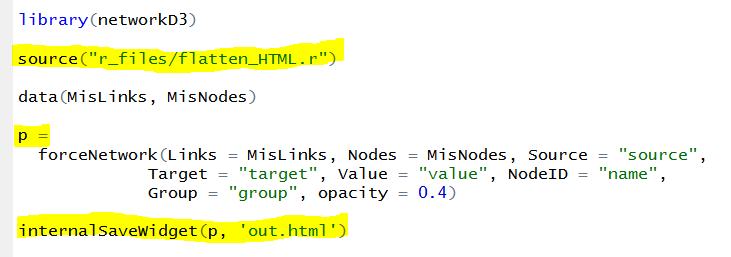

2. Tome el código de esta presentación y realice los cambios resaltados:



3. Reemplace el archivo script.r de la plantilla y vuelva a ejecutar pbiviz package. Ahora el objeto visual se incluye en el informe de Power BI.

Trucos y sugerencias

• Se recomienda que los desarrolladores editen pbiviz.json para almacenar los metadatos correctos, como versión, correo electrónico, nombre, tipo de licencia, etc.

  Importante

  El campo guid es el identificador único de un objeto visual. Si crea un proyecto para cada objeto visual, el GUID también será diferente. Solo será el mismo cuando se usa un proyecto anterior y se copia en un objeto visual nuevo, algo que no se debe hacer.

• Edite assets/icon.png para crear iconos únicos para el objeto visual.

• Para depurar código de R en RStudio con los mismos datos que en el informe de Power BI, agregue lo siguiente al principio del script de R (edite la variable fileRda):

  #DEBUG in RStudio
  fileRda = "C:/Users/yourUserName/Temp/tempData.Rda"
  if(file.exists(dirname(fileRda)))
  {
     if(Sys.getenv("RSTUDIO")!="")
       load(file= fileRda)
     else
       save(list = ls(all.names = TRUE), file=fileRda)
  }


  Esto guarda el entorno de un informe de Power BI y lo carga en RStudio.

• No es necesario desarrollar objetos visuales con tecnología de R desde cero con código disponible en GitHub. Puede seleccionar el objeto visual que se va a usar como plantilla y copiar el código en un proyecto nuevo.

  Por ejemplo, pruebe a usar el objeto visual personalizado de spline.

• Todos los objetos visuales de R aplican el operador unique a su tabla de entrada. Para evitar que se quiten filas idénticas, considere la posibilidad de agregar un campo de entrada adicional con un identificador único y omitirlo en el código de R.

• Si tiene una cuenta de Power BI, use el servicio Power BI para desarrollar un objeto visual sobre la marcha en lugar de volver a empaquetarlos con el comando pbiviz package.

Galería de widgets HTML

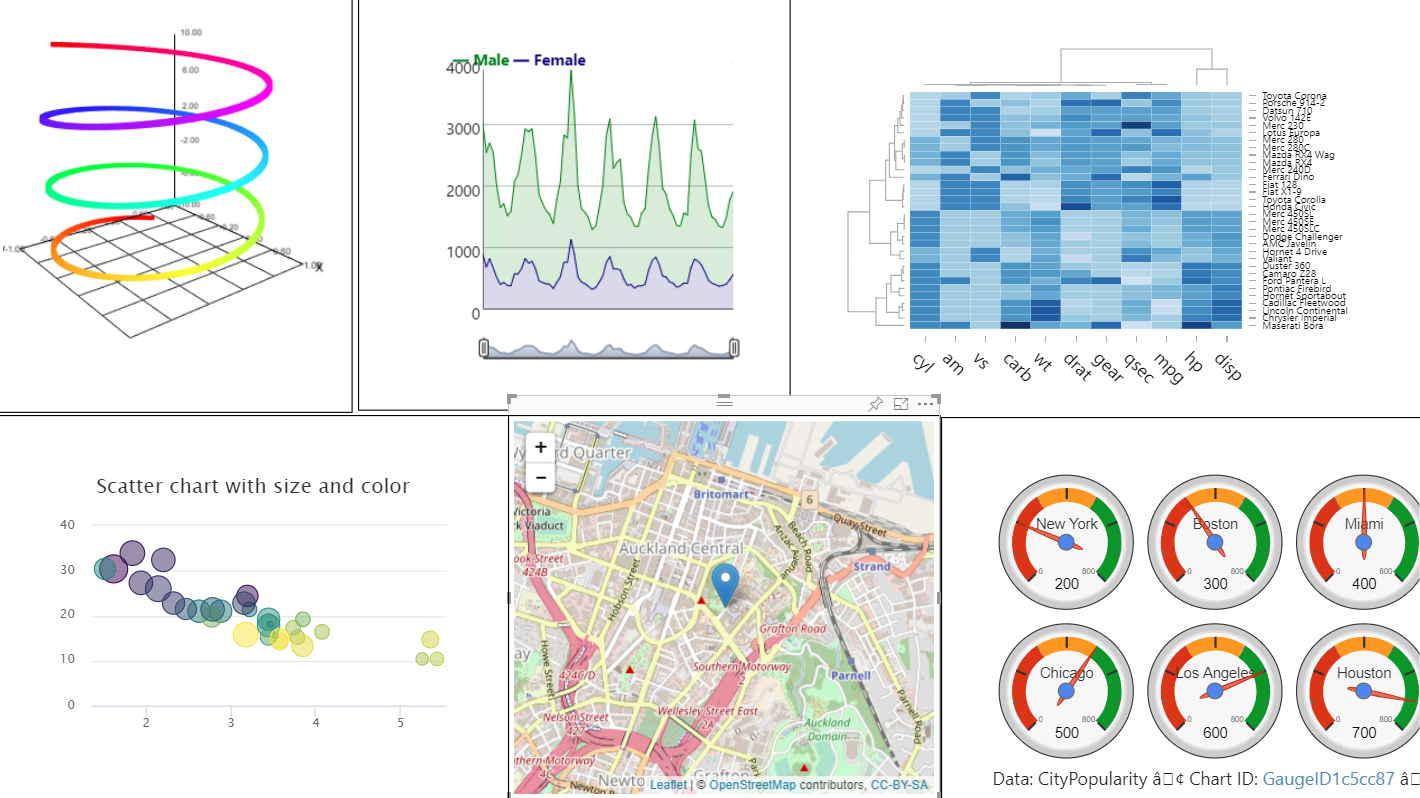

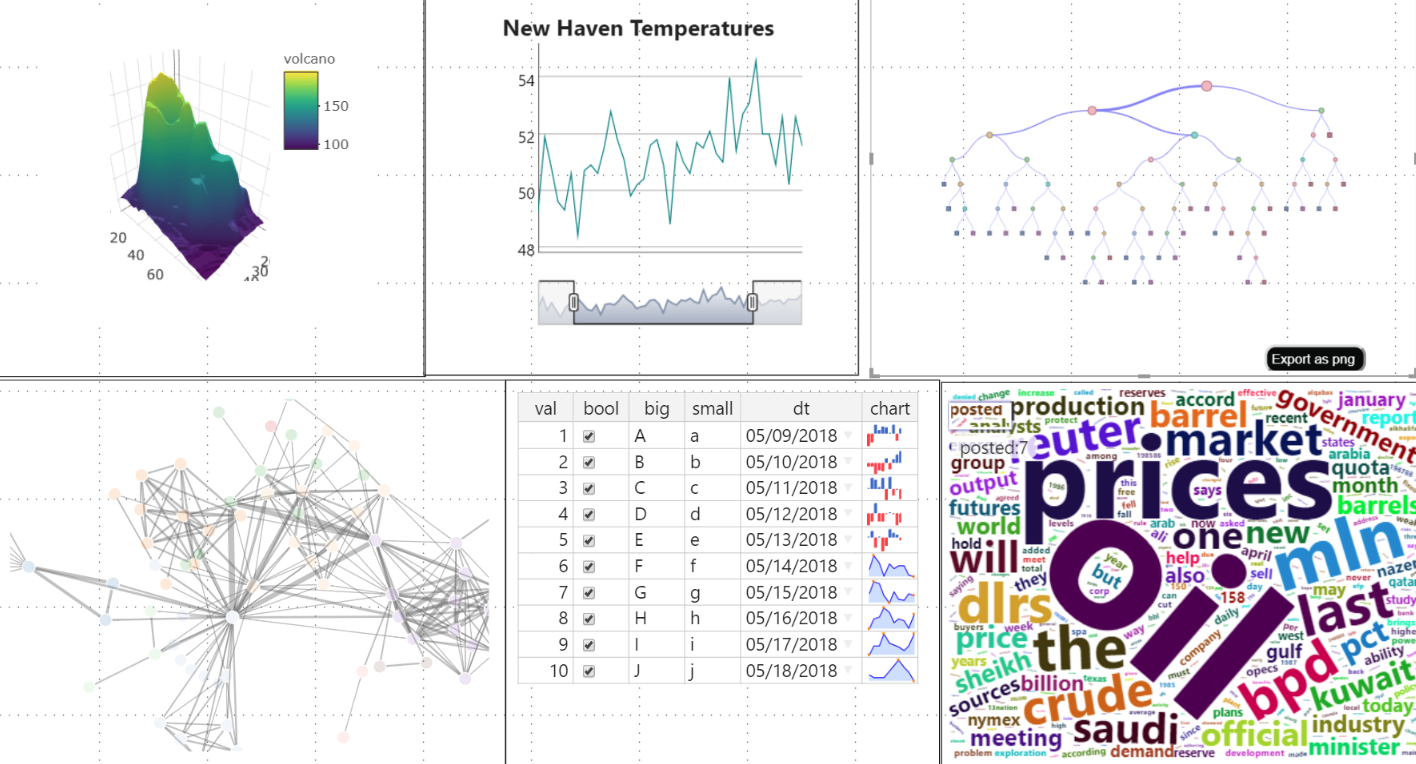

Explore los objetos visuales en la galería de widgets HTML para usarlos en el siguiente objeto visual. Para facilitar el proceso, se ha creado un repositorio de proyectos de objetos visuales con más de 20 objetos visuales HTML interactivos entre los que elegir.

Sugerencia

Para cambiar entre los widgets HTML, use Formato>Configuración>Tipo. Pruébelo con este archivo PBIX.

Para usar una muestra para el objeto visual

1. Descargue la carpeta completa.
2. Edite script.r y dependencies.json para mantener un solo widget.
3. Edite capabilities.json y settings.ts para quitar el selector de Type.
4. Cambie const updateHTMLHead: boolean = true; por false en visual.ts. (para mejorar el rendimiento)
5. Cambie los metadatos de pbiviz.json, en especial, el campo guid.
6. Vuelva a empaquetar y continúe con la personalización del objeto visual como de la forma prevista.

Nota

No todos los widgets de este proyecto son compatibles con el servicio.

Contenido relacionado

Para obtener más información, vea tutoriales de Power BI adicionales, Desarrollo de un objeto visual Circle Card de Power BI y Objetos visuales de R.

Obtenga información sobre cómo desarrollar y enviar objetos visuales a la Tienda Office (galería), o para obtener más ejemplos, vea la presentación de scripts de R.
