Tutorial: Adición de un gráfico de columnas al informe (Generador de informes)

Un gráfico de columnas muestra una serie como un conjunto de barras verticales agrupadas por categoría. Un gráfico de columnas puede ser útil para:

  • Mostrar los cambios realizados en los datos a lo largo de un período de tiempo.

  • Comparar el valor relativo de varias series.

  • Mostrar una media móvil para mostrar tendencias.

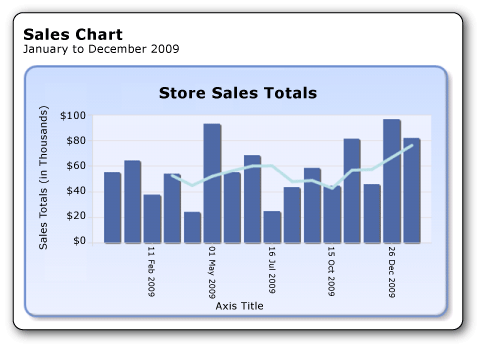

En la ilustración siguiente se muestra el gráfico de columnas que creará, con una media móvil.

rs_TutorialColChartFinished rs_TutorialColChartFinished

Aprendizaje

En este tutorial aprenderá a hacer lo siguiente:

  1. Crear un gráfico desde el Asistente para gráficos

  2. Elegir el tipo de gráfico

  3. Aplicar formato y etiquetar el eje horizontal

  4. Mover la leyenda

  5. Título del gráfico

  6. Aplicar formato y etiquetar el eje vertical

  7. Agregar un promedio móvil

  8. Agregar un título de informe

  9. Guardar el informe

Nota:

En este tutorial, los pasos del asistente se encuentran reunidos en un único procedimiento. Para obtener instrucciones paso a paso sobre cómo examinar un servidor de informes, elegir un origen de datos y crear un conjunto de datos, consulte el primer tutorial de esta serie: Tutorial: Creación de un informe de tabla básico (Generador de informes).

Tiempo estimado para completar este tutorial: 15 minutos.

Requisitos

Para obtener información sobre los requisitos, consulte Requisitos previos para tutoriales (Generador de informes).

1. Crear un informe de gráfico desde el Asistente para gráficos

En el cuadro de diálogo Introducción , use el Asistente para gráficos para crear un conjunto de datos incrustado, elija un origen de datos compartido y cree un gráfico de columnas.

Nota:

En este tutorial, la consulta contiene los valores de datos, de forma que no necesita un origen de datos externo. Esto hace que la consulta requiera bastante tiempo. En un entorno empresarial, la consulta no contendría los datos. Esto es solo con fines de aprendizaje.

Para elaborar un nuevo informe de gráficos

  1. Haga clic en Inicio, seleccione Programas, Microsoft SQL Server 2012 Report Builder y, a continuación, haga clic en Generador de informes.

    Aparecerá el cuadro de diálogo Introducción .

    Nota:

    Si el cuadro de diálogo Introducción no aparece, en el botón Generador de informes , haga clic en Nuevo.

  2. En el panel de la izquierda, compruebe que está seleccionada la opción Nuevo informe.

  3. En el panel derecho, haga clic en Asistente para gráficos.

  4. En la página Elegir un conjunto de datos, haga clic en Crear un conjunto de datos y, a continuación, haga clic en Siguiente.

  5. En la página Elegir una conexión a un origen de datos, seleccione un origen de datos existente o vaya al servidor de informes y seleccione un origen de datos y, a continuación, haga clic en Siguiente. Es posible que tenga que escribir un nombre de usuario y una contraseña.

    Nota:

    El origen de datos que elija no importa, con tal de que tenga los permisos adecuados. No está recibiendo datos del origen de datos. Para obtener más información, vea Formas alternativas de obtener una conexión de datos (Generador de informes).

  6. En la página Diseñar una consulta , haga clic en Editar como texto.

  7. Pegue la siguiente consulta en el panel de consulta:

    SELECT CAST('2009-01-01' AS date) AS SalesDate, CAST(54995.21 AS money) AS Sales
UNION SELECT CAST('2009-01-05' AS date) AS SalesDate, CAST(64499.04 AS money) AS Sales
UNION SELECT CAST('2009-02-11' AS date) AS SalesDate, CAST(37821.79 AS money) AS Sales
UNION SELECT CAST('2009-03-18' AS date) AS SalesDate, CAST(53633.08 AS money) AS Sales
UNION SELECT CAST('2009-04-23' AS date) AS SalesDate, CAST(24019.3 AS money) AS Sales
UNION SELECT CAST('2009-05-01' AS date) AS SalesDate, CAST(93245.5 AS money) AS Sales
UNION SELECT CAST('2009-06-06' AS date) AS SalesDate, CAST(55288.0 AS money) AS Sales
UNION SELECT CAST('2009-06-16' AS date) AS SalesDate, CAST(68733.5 AS money) AS Sales
UNION SELECT CAST('2009-07-16' AS date) AS SalesDate, CAST(24750.85 AS money) AS Sales
UNION SELECT CAST('2009-08-23' AS date) AS SalesDate, CAST(43452.3 AS money) AS Sales
UNION SELECT CAST('2009-09-24' AS date) AS SalesDate, CAST(58656. AS money) AS Sales
UNION SELECT CAST('2009-10-15' AS date) AS SalesDate, CAST(44583. AS money) AS Sales
UNION SELECT CAST('2009-11-21' AS date) AS SalesDate, CAST(81568. AS money) AS Sales
UNION SELECT CAST('2009-12-15' AS date) AS SalesDate, CAST(45973. AS money) AS Sales
UNION SELECT CAST('2009-12-26' AS date) AS SalesDate, CAST(96357. AS money) AS Sales
UNION SELECT CAST('2009-12-31' AS date) AS SalesDate, CAST(81946. AS money) AS Sales

  8. (Opcional) Haga clic en el botón Ejecutar (!) para ver los datos en los que se basará el gráfico.

  9. Haga clic en Next.

2. Elegir el tipo de gráfico

Puede elegir entre una variedad de tipos de gráfico predefinidos.

Para agregar un gráfico de columnas

  1. En la página Elegir un tipo de gráfico , el gráfico de columnas es el tipo de gráfico predeterminado. Haga clic en Next.

  2. En la página Organizar campos del gráfico , arrastre el campo SalesDate hasta Categorías. Categorías se muestra en el eje horizontal.

  3. Arrastre el campo Sales hasta Valores. El cuadro Valores muestra Sum(Sales), porque la suma del valor total de ventas se agrega para cada fecha. Valores se muestra en el eje vertical.

  4. Haga clic en Next.

  5. En la página Elegir un estilo , en el cuadro Estilos, seleccione un estilo.

    Un estilo especifica un estilo de fuente, un conjunto de colores y un estilo de borde. Al seleccionar un estilo, el panel Vista previa muestra un ejemplo del gráfico con ese estilo.

  6. Haga clic en Finalizar

    El gráfico se agrega a la superficie de diseño.

  7. Haga clic en el gráfico para mostrar los identificadores del gráfico. Arrastre la esquina inferior derecha del gráfico para aumentar su tamaño. Tenga en cuenta que la superficie de diseño del informe aumenta de tamaño para adaptarse al tamaño del gráfico.

  8. Haga clic en Ejecutar para obtener la vista previa del informe.

3. Dar formato y etiquetar el eje horizontal

De forma predeterminada, el eje horizontal muestra los valores en un formato general que se escala automáticamente para ajustarse al tamaño del gráfico.

Para dar formato a una fecha en el eje horizontal

  1. Cambie a la vista de diseño del informe.

  2. Haga clic con el botón derecho en el eje horizontal y, a continuación, haga clic en Propiedades del eje horizontal.

  3. Haga clic en Número.

  4. En Categoría, seleccione Fecha.

  5. En el cuadro Tipo , seleccione 31 Ene 2000.

  6. Haz clic en Aceptar.

  7. En la pestaña Inicio, haga clic en Ejecutar para obtener una vista previa del informe.

La fecha se mostrará en el formato de fecha que haya seleccionado. Observe que el gráfico no etiqueta todas las categorías del eje horizontal. De forma predeterminada, solo se incluyen las etiquetas que caben a lo largo del eje.

Puede personalizar la presentación de las etiquetas girándolas y especificando el intervalo.

Para girar las etiquetas del eje y cambiar el intervalo de visualización a lo largo del eje horizontal

  1. Cambie a la vista de diseño del informe.

  2. Haga clic con el botón derecho en el título del eje horizontal y, a continuación, haga clic en Mostrar título del eje para quitar el título. Dado que el eje horizontal muestra fechas, el título no es necesario.

  3. Haga clic con el botón derecho en el eje horizontal y, a continuación, haga clic en Propiedades del eje horizontal.

  4. En la página Opciones del eje, en Rango e intervalo del eje, escriba 3 para Intervalo. El gráfico mostrará cada tercera fecha.

  5. Haga clic en Etiquetas.

  6. En Cambiar las opciones de ajuste automático de etiquetas del eje, seleccione Deshabilitar ajuste automático.

  7. En Ángulo de giro de etiqueta, seleccione -90.

  8. Haz clic en Aceptar.

    El texto de ejemplo del eje horizontal girará 90 grados.

  9. Haga clic en Ejecutar para obtener la vista previa del informe.

En el gráfico, se giran las etiquetas y se muestra la etiqueta de cada tercera fecha.

4. Mover la leyenda

La leyenda se crea automáticamente a partir de los datos de las categorías y las series.

Para mover la leyenda debajo del área del gráfico de un gráfico de columnas

  1. Cambie a la vista de diseño del informe.

  2. Haga clic con el botón derecho en la leyenda del gráfico y, a continuación, haga clic en Propiedades de leyenda.

  3. En Diseño y posición, seleccione una posición diferente. Por ejemplo, sitúe la leyenda centrada en la parte inferior.

    Cuando la leyenda se coloca en la parte superior o inferior de un gráfico, su diseño cambia de vertical a horizontal. Puede seleccionar un diseño diferente en la lista desplegable Diseño .

  4. Haz clic en Aceptar.

  5. (Opcional) Dado que solo hay una categoría en este tutorial, la leyenda no es necesaria. Para quitar la leyenda, haga clic con el botón derecho en la leyenda y, a continuación, haga clic en Eliminar leyenda.

  6. Haga clic en Ejecutar para obtener la vista previa del informe.

5. Título del gráfico

Para cambiar el título del gráfico encima del área del gráfico

  1. Cambie a la vista de diseño del informe.

  2. Seleccione las palabras Título del gráfico en la parte superior del gráfico y, a continuación, escriba el texto siguiente: Store Sales Order Totals (Totales de pedidos de ventas de la tienda).

  3. Haga clic en Ejecutar para obtener la vista previa del informe.

6. Dar formato y etiquetar el eje vertical

De forma predeterminada, el eje vertical muestra los valores en un formato general que se escala automáticamente para ajustarse al tamaño del gráfico.

Para dar formato como moneda a los números del eje vertical

  1. Cambie a la vista de diseño del informe.

  2. Haga doble clic en las etiquetas del eje vertical a lo largo del lado del gráfico para seleccionarlas.

  3. En la cinta de opciones, en la pestaña Inicio , en el grupo Número , haga clic en el botón Moneda . Las etiquetas del eje cambiarán para mostrar el formato de moneda.

  4. En la cinta de opciones, en la pestaña Inicio, en el grupo Número, haga clic en el botón Disminuir decimal dos veces para mostrar el número redondeado al dólar más cercano.

  5. Haga clic con el botón derecho en el eje vertical y haga clic en Propiedades del eje vertical.

  6. Haga clic en Número. Tenga en cuenta que La moneda ya está seleccionada en el cuadro Categoría y las posiciones decimales ya son 0 (cero).

  7. En el cuadro Mostrar valores en, haga clic en Miles.

  8. Haz clic en Aceptar.

  9. Haga clic con el botón derecho en el título del eje vertical junto al lado del gráfico y haga clic en Propiedades del título del eje.

  10. Reemplace el texto del campo Texto del título por el texto siguiente: Total de ventas (en miles). También puede especificar una variedad de opciones relacionadas con el formato del título.

  11. Haz clic en Aceptar.

  12. Haga clic en Ejecutar para obtener la vista previa del informe.

7. Agregar una media móvil

Para agregar una media móvil

  1. Cambie a la vista de diseño del informe.

  2. Haga doble clic en el gráfico para mostrar el panel Datos del gráfico .

  3. Haga clic con el botón derecho en el campo [Sum(Sales)] que se encuentra en el área Valores y, a continuación, haga clic en Agregar serie calculada.

  4. En Fórmula, compruebe que esté seleccionada la opción Media móvil .

  5. En Establecer parámetros de fórmula, para Período, seleccione 4.

  6. Haga clic en Borde.

  7. En Ancho de línea, seleccione 3pt.

  8. Haz clic en Aceptar.

  9. Haga clic en Ejecutar para obtener la vista previa del informe.

El gráfico muestra una línea que muestra la media móvil del total de ventas por fecha, promediado cada cuatro fechas.

8. Agregar un título de informe

Para agregar un título de informe

  1. Cambie a la vista de diseño del informe.

  2. En la superficie de diseño, haga clic en Hacer clic para agregar el título.

  3. Escriba Gráfico de ventas, presione ENTRAR y escriba enero a diciembre de 2009, por lo que tiene este aspecto:

    Gráfico de ventas

    Enero a diciembre de 2009

  4. Seleccione Gráfico de ventas y haga clic en el botón Negrita de la sección Fuente de la pestaña Inicio de la cinta de opciones.

  5. Seleccione Enero a diciembre de 2009 y, en la sección Fuente de la pestaña Inicio , establezca el tamaño de fuente en 10.

  6. (Opcional) Puede que necesite ajustar el cuadro de texto Título para que sea más alto y pueda acomodar las dos líneas de texto, arrastrando hacia abajo las flechas de doble cabeza al hacer clic en el centro del borde inferior.

    Este título aparecerá en la parte superior del informe. Cuando no hay ningún encabezado de página definido, los elementos de la parte superior del cuerpo del informe son equivalentes a un encabezado de informe.

  7. Haga clic en Ejecutar para obtener la vista previa del informe.

9. Guardar el informe

Para guardar el informe

  1. Cambie a la vista de diseño del informe.

  2. En el botón Generador de informes, haga clic en Guardar como.

  3. En Nombre, escriba Gráfico de columnas de pedido de ventas.

  4. Haz clic en Guardar.

Pasos siguientes

Ha completado correctamente el tutorial Agregar un gráfico de columnas al informe. Para obtener más información sobre los gráficos, vea Gráficos (Generador de informes y SSRS)y Minigráficos y barras de datos (Generador de informes y SSRS) .
