Use esta referencia para ayudar a resolver problemas de validación al exportar un flujo de trabajo de SharePoint de Visio Professional 2013 a SharePoint Designer 2013. En este artículo se describe los problemas de validación que pueden surgir cuando se usa la plataforma de flujo de trabajo de SharePoint 2010 en SharePoint Designer 2013.
Nota:
Los flujos de trabajo de SharePoint 2010 se han retirado desde el 1 de agosto de 2020 para los nuevos espacios empresariales y se han quitado de los espacios empresariales existentes el 1 de noviembre de 2020. Si está usando los flujos de trabajo de SharePoint 2010, le recomendamos que migre a Power Automate u otras soluciones compatibles. Para obtener más información, consulte Retirada del flujo de trabajo de SharePoint 2010.
Introducción
Al exportar un flujo de trabajo de SharePoint de Microsoft Visio Professional 2013 a Microsoft SharePoint Designer 2013, primero debe validarse el diagrama. Si el diagrama de flujo de trabajo no es válido, aparece una ventana de problemas que incluye una lista de problemas que se debe reparar antes de que el flujo de trabajo puede exportarse..
En este artículo se incluye una descripción, ejemplo y acción sugerida para cada uno de los problemas de validación de flujo de trabajo que puede recibir en Visio Professional 2013. Si recibe el aviso de un problema durante la validación, busque el nombre del problema en la siguiente lista, use el ejemplo para ayudar a identificar dónde está el problema y, a continuación, siga la acción sugerida para resolverlo.

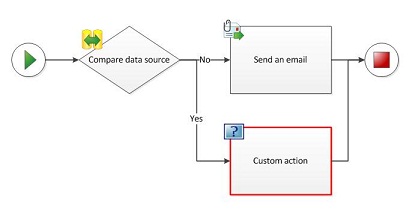

No se puede agregar una acción personalizada a un diagrama de flujo de trabajo
Mensaje:
No se puede agregar una acción personalizada a un diagrama de flujo de trabajo. Sólo se pueden generar la acción personalizada al importar flujo de trabajo de SharePoint Designer.
Ejemplo:
Acción sugerida
Si desea agregar una acción a su flujo de trabajo y una forma de patrón no existe para él en la Galería de símbolos, no cree su propia forma ni importar uno de una galería de símbolos diferente. En su lugar, use una forma existente y, a continuación, use la característica Agregar comentario de la forma para especificar el comportamiento previsto.
No se puede agregar una condición personalizada a un diagrama de flujo de trabajo
Mensaje:
No se puede agregar una condición personalizada a un diagrama de flujo de trabajo. Sólo se pueden generar la condición personalizada al importar flujo de trabajo de SharePoint Designer.
Ejemplo:
Acción sugerida
Si desea agregar una condición al flujo de trabajo y una forma de patrón no existe para él en la Galería de símbolos, no cree su propia forma ni importar uno de una galería de símbolos diferente. En su lugar, use una forma existente y, a continuación, use la característica Agregar comentario de la forma para especificar el comportamiento previsto.
No se pueden agregar manualmente una condición compuesta a un diagrama de flujo de trabajo
Mensaje:
No se puede agregar manualmente una condición compuesta a un diagrama de flujo de trabajo. Sólo se pueden generar la condición compuesta al importar flujo de trabajo de SharePoint Designer.
Ejemplo:
Acción sugerida
Si desea agregar una condición al flujo de trabajo y una forma de patrón no existe para él en la Galería de símbolos, no cree su propia forma ni importar uno de una galería de símbolos diferente. En su lugar, use una forma existente y, a continuación, use la característica de Agregar un comentario de la forma para especificar el comportamiento previsto.

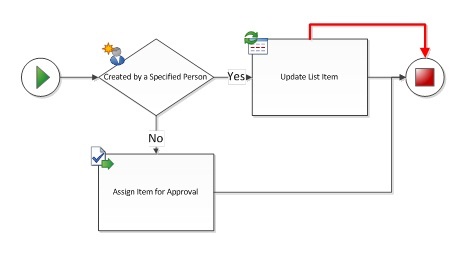

Existen conexiones duplicadas entre formas de flujo de trabajo.
Mensaje:
Existen conexiones duplicadas entre formas de flujo de trabajo.
Ejemplo:
Acción sugerida
Quite el conector redundante seleccionándolo y elimínelo.

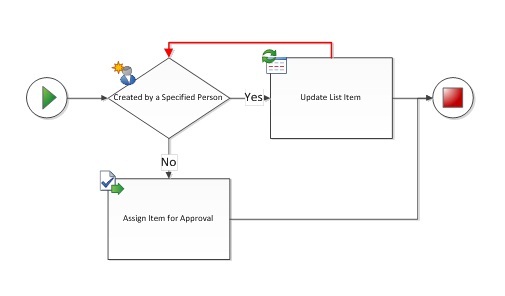

No está permitido repetir a una forma primaria
Mensaje:
No está permitido repetir a una forma primaria
Ejemplo:
Acción sugerida
Ni Visio Professional 2013 ni SharePoint Designer 2013 admite flujos de trabajo con bucles. Comprobar el flujo de trabajo para los bucles y eliminar las conexiones de bucle. Si desea crear un flujo de trabajo de SharePoint que incluye un conjunto de pasos bucle, debe crear el flujo de trabajo en Visual Studio.

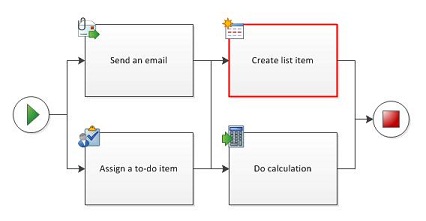

No se permiten actividades paralelas que también son secuenciales.
Mensaje:
No se permiten actividades paralelas que también son secuenciales.
Ejemplo:
Acción sugerida
Actividades pueden ser paralelo o secuencial, pero no ambos simultáneamente. Para actividades paralelas, quite los conectores secuenciales. Para actividades secuenciales, quite los conectores paralelos. A veces, actividades simultáneamente paralelas y secuenciales pueden ser difíciles identificar. Los siguientes ejemplos muestran otras instancias comunes de disposición paralela y secuencial y ofrecen medidas alternativas.

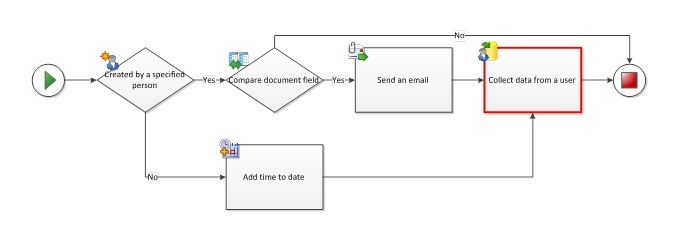

Ejemplo:
Acción sugerida
Para evitar tener conectores que apuntan a la misma actividad desde varias rutas de acceso, intente duplicar la actividad.

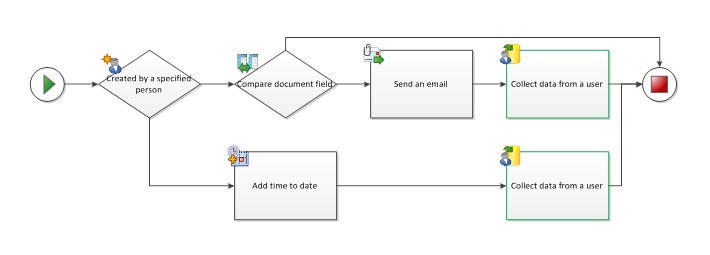

Ejemplo:
Acción sugerida

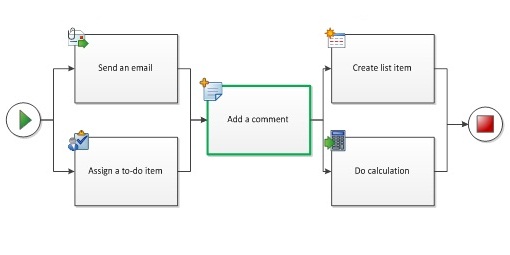

Si trabaja con bloques paralelos en pasos secuenciales (que normalmente se encuentran en los flujos de trabajo construidos mediante SharePoint Designer), intente utilizar la forma de "Agregar un comentario" entre los dos bloques paralelos para que los pasos se separan correctamente.

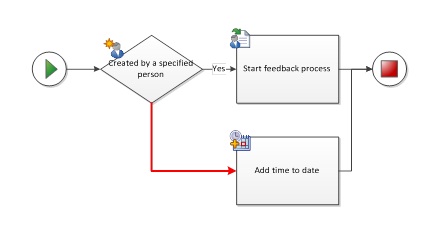

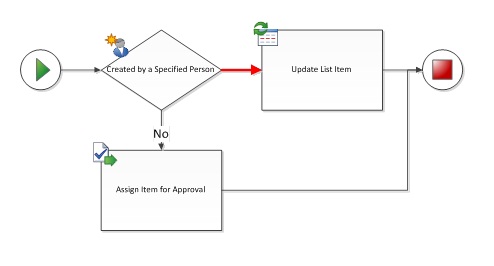

La forma de la condición no tiene conexiones etiquetadas con Sí o No.
Mensaje:
La forma de la condición no tiene conexiones etiquetadas con Sí o No.
Ejemplo:
Acción sugerida
Haga clic en el conector para asignar un "Sí" o "No" etiqueta.

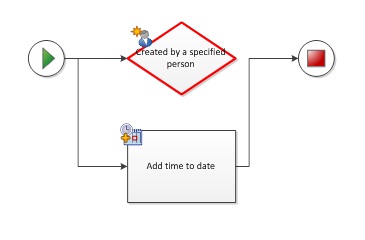

La forma de condición no debe tener al menos una conexión saliente con etiqueta Sí o
Mensaje:
La forma de condición debe tener al menos una conexión saliente con etiqueta Sí o no.
Ejemplo:
Acción sugerida
Asegúrese de que la forma condición tiene al menos un conector saliente unido a otra forma de flujo de trabajo.
El conector no es un flujo de trabajo de SharePoint
Mensaje:
El conector no es un conector de flujo de trabajo de SharePoint. Asegúrese de que se usa el conector correcto mediante la herramienta conector o Autoconexión.
Ejemplo:
Acción sugerida
Evite volver a usar los conectores de otros diagramas, ya que no necesariamente están diseñados para usarse con flujos de trabajo de SharePoint. Eliminar el conector seleccionado y usar la herramienta conector o Autoconexión reemplazarlo por un nuevo conector.

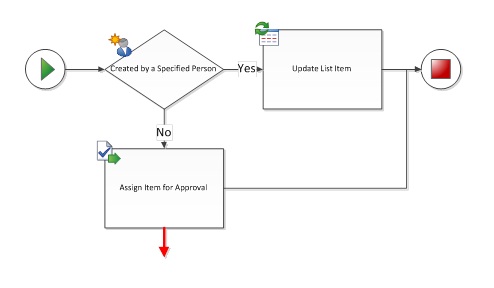

El conector debe estar conectado a dos formas de flujo de trabajo.
Mensaje:
El conector debe estar conectado a dos formas de flujo de trabajo.
Ejemplo:
Acción sugerida
Quite los conectores de punto muerto o conéctelos a una segunda forma.

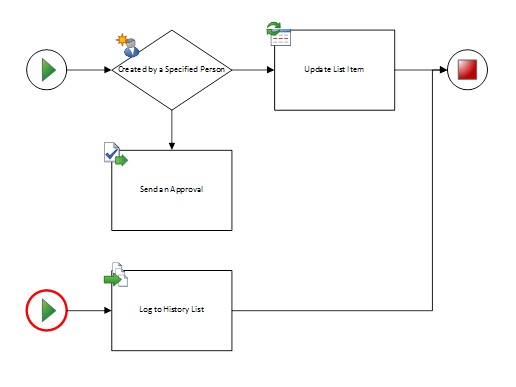

El diagrama solo debe tener un flujo de trabajo y una forma inicial.
Mensaje:
El diagrama solo debe tener un flujo de trabajo y una forma inicial.
Ejemplo:
Acción sugerida
Todas las rutas de acceso deben proceden de la misma forma de Inicio. Quitar extra Iniciar las formas y a continuación, organizar los conectores de modo que la ruta de acceso se inicia en un solo lugar.

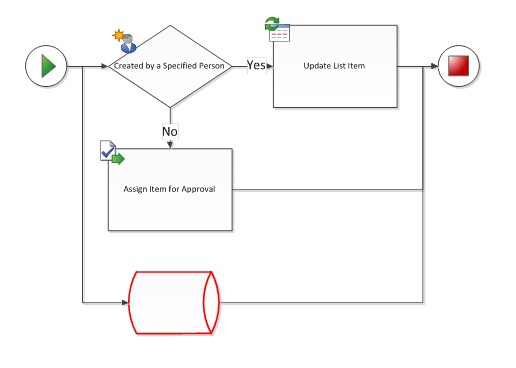

La forma no es una forma de flujo de trabajo de SharePoint. En un flujo de trabajo solo se pueden conectar formas de flujo de trabajo de SharePoint.
Mensaje:
La forma no es una forma de flujo de trabajo de SharePoint. En un flujo de trabajo solo se pueden conectar formas de flujo de trabajo de SharePoint.
Ejemplo:
Acción sugerida
Sólo las formas de flujo de trabajo desde las galerías de símbolos de flujo de trabajo de SharePoint pueden usarse en la plantilla de Microsoft SharePoint Workflow. No se reconocen otras formas de diagrama de flujo y evitar que el flujo de trabajo que se exportan a SharePoint Designer 2013.

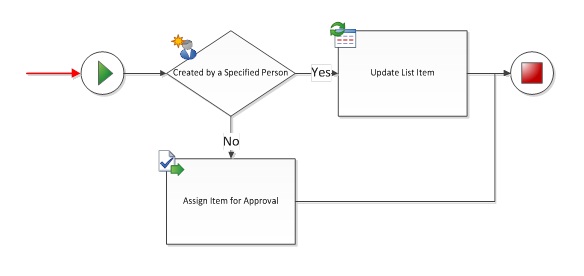

La forma inicial no debe tener conexiones entrantes
Mensaje:
La forma inicial no debe tener conexiones entrantes.
Ejemplo:
Acción sugerida
Quite el conector entrantes a la forma de Inicio.

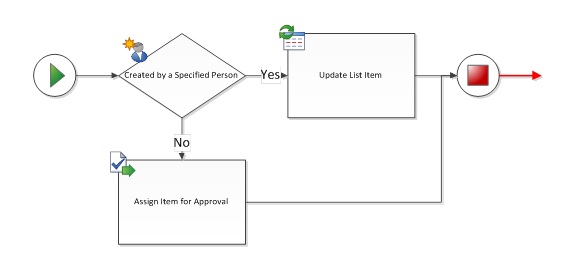

La forma de terminación no debe tener conexiones salientes
Mensaje:
La forma de terminación no debe tener conexiones salientes.
Ejemplo:
Acción sugerida
Quitar el conector saliente de la forma de terminación.

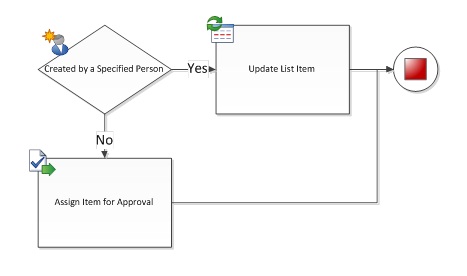

El flujo de trabajo debe tener una forma inicial
Mensaje:
El flujo de trabajo debe tener una forma inicial.
Ejemplo:
Acción sugerida
Agregue una forma de Iniciar al principio del flujo de trabajo y conectarlo a la primera actividad.

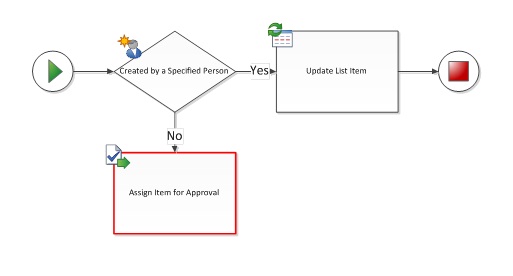

La forma de flujo de trabajo no está conectada a una forma de terminación
Mensaje:
La forma de flujo de trabajo no está conectada a una forma de terminación.
Ejemplo:
Acción sugerida
Si el flujo de trabajo no tiene una forma de terminación, agregue uno y conectarlo al final del flujo de trabajo. Si una forma de flujo de trabajo falta una conexión con otra forma de flujo de trabajo (vea el ejemplo), puede quitarlo o conectarlo a otra forma de flujo de trabajo.

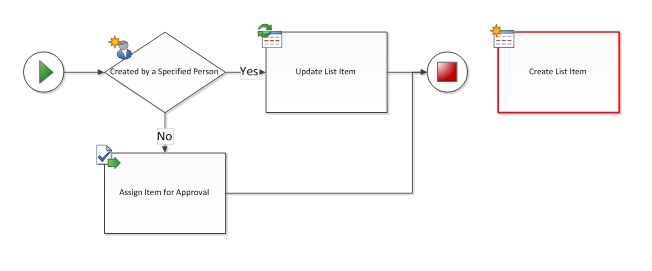

La forma del flujo de trabajo no está conectada al flujo de trabajo.
Mensaje:
La forma del flujo de trabajo no está conectada al flujo de trabajo.
Ejemplo:
Acción sugerida
Si la forma del flujo de trabajo es necesaria, agregue conectores para conectarla a la ruta del flujo de trabajo. En caso contrario, elimine la forma.
Los niveles de anidamiento del flujo de trabajo no deben superar un máximo de 10.
Mensaje:
Los niveles de anidamiento del flujo de trabajo no deben superar un máximo de 10.
Acción sugerida
Visio Professional 2013 puede reconocer un máximo de 10 niveles de actividades de flujo de trabajo anidados. Reorganizar el flujo de trabajo para reducir la complejidad mediante la eliminación de las actividades o dividir la ruta de acceso del flujo de trabajo en más de una sucursal.
