Diseñar diagramas de base de datos (Visual Database Tools)

se aplica a:SQL ServerAzure SQL DatabaseAzure SQL Managed InstanceAnalytics Platform System (PDW)

El Diseñador de bases de datos es una herramienta visual que permite diseñar y visualizar una base de datos a la que está conectado. Al diseñar una base de datos, puede usar el Diseñador de bases de datos para crear, editar o eliminar tablas, columnas, claves, índices, relaciones y restricciones. Para visualizar una base de datos, puede crear uno o varios diagramas que ilustran algunas o todas las tablas, columnas, claves y relaciones en ella.

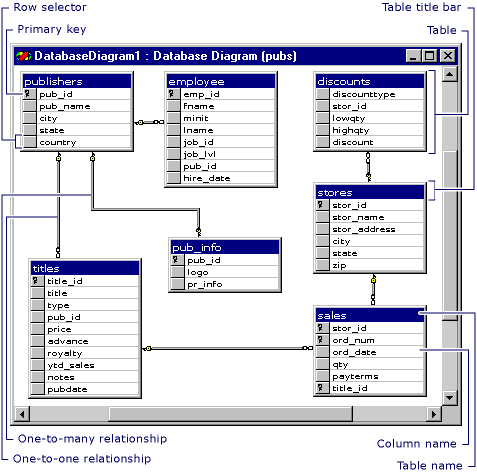

Diagrama que muestra las relaciones de tabla en una base de datos.

Para cualquier base de datos, puede crear tantos diagramas de base de datos como desee; cada tabla de base de datos puede aparecer en cualquier número de diagramas. Por lo tanto, puede crear diagramas diferentes para visualizar diferentes partes de la base de datos o para acentuar distintos aspectos del diseño. Por ejemplo, puede crear un diagrama grande que muestre todas las tablas y columnas, y puede crear un diagrama más pequeño que muestre todas las tablas sin mostrar las columnas.

Cada diagrama de base de datos que cree se almacena en la base de datos asociada.

Tablas y columnas de un diagrama de base de datos

Dentro de un diagrama de base de datos, cada tabla puede aparecer con tres características distintas: una barra de título, un selector de filas y un conjunto de columnas de propiedad.

Barra de título

La barra de título muestra el nombre de la tabla.

Si ha modificado una tabla y aún no la ha guardado, aparece un asterisco (*) al final del nombre de la tabla para indicar los cambios no guardados. Para obtener información sobre cómo guardar tablas y diagramas modificados, vea Trabajar con diagramas de base de datos.

Selector de filas

Puede seleccionar el selector de filas para seleccionar una columna de base de datos en la tabla. El selector de filas muestra un símbolo de clave si la columna está en la clave principal de la tabla. Para obtener información sobre las claves principales, consulte Restricciones de clave principal y externa.

Columnas de propiedad

El conjunto de columnas de propiedad solo está visible en determinadas vistas de la tabla. Puede ver una tabla en cualquiera de las cinco vistas diferentes para ayudarle a administrar el tamaño y el diseño del diagrama.

Para obtener más información sobre las vistas de tabla, consulte Personalización de la cantidad de información que se muestra en diagramas.

Relaciones en un diagrama de base de datos

Dentro de un diagrama de base de datos, cada relación puede aparecer con tres características distintas: puntos de conexión, un estilo de línea y tablas relacionadas.

Puntos de conexión

Los puntos de conexión de la línea indican si la relación es uno a uno o uno a varios. Si una relación tiene una clave en un punto de conexión y una figura-ocho en la otra, es una relación uno a varios. Si una relación tiene una clave en cada punto de conexión, es una relación uno a uno.

Estilo de línea

La propia línea (no sus puntos de conexión) indica si el Sistema de administración de bases de datos (DBMS) exige integridad referencial para la relación cuando se agregan nuevos datos a la tabla de clave externa. Si la línea aparece sólida, DBMS aplica integridad referencial para la relación cuando las filas se agregan o modifican en la tabla de claves externas. Si la línea aparece punteada, DBMS no aplica integridad referencial para la relación cuando las filas se agregan o modifican en la tabla de clave externa.

La línea de relación indica que existe una relación de clave externa entre una tabla y otra. En el caso de una relación de uno a varios, la tabla de clave externa es la tabla situada cerca del símbolo en forma de ocho de la línea. Si ambos extremos de la línea se adjuntan a la misma tabla, la relación es una relación reflexiva. Para obtener más información, vea Dibujar relaciones reflexivas.
