Instalar y montar Surface Hub 2S 85"

En este artículo se explica cómo instalar físicamente Microsoft Surface Hub 2S 85" en entornos comerciales.

Unboxing video

Antes de comenzar, revise el vídeo de unboxing y configuración de Microsoft Surface Hub 2S 85":

Siga todas las precauciones de seguridad

Advertencia

Control y preparación del sitio

• El dispositivo es muy pesado. Para reducir el riesgo de lesiones personales, muerte o daños en el dispositivo, que pueden producirse debido a su tamaño y peso, es esencial mantener el dispositivo vertical.
• Antes de mover el dispositivo al lugar donde se instalará, analice el sitio para determinar cómo moverlo de forma segura a donde se desempaquetará y montará.
• Use siempre al menos dos personas para desempaquetar e instalar.
• Una vez desempaquetado el dispositivo, debe montarse inmediatamente, por lo que el sistema de montaje debe estar en su lugar antes de desempaquetar. Si va a montar en un soporte de rodadura, bloquee o bloquee las ruedas del soporte antes de desempaquetar.
• Para evitar riesgos de tropiezos, mantenga el área de montaje fuera de los materiales de embalaje.

Importante

Antes de continuar, revise la información de seguridad adicional que se muestra en el apéndice A a continuación.

1. Eliminación de materiales de embalaje exteriores

1. Quite y recicle la cubierta externa.
2. Corte cuatro (4) correas de plástico.
3. Abra y quite los seis (6) clips de los extremos.
4. Quite la tapa, levante y quite los paneles frontal y posterior.

2. Quitar la espuma de embalaje exterior negro

1. Retire las piezas de espuma de esquina negra (4).
2. Retire el soporte de espuma central negro.

Precaución

No quite ninguna espuma blanca, fleje o materiales de embalaje hasta que el Hub 2S esté adyacente al carro o montaje en la pared en el que se colocará. Se proporcionan materiales de fleje adicionales en la caja pequeña situada debajo de los botones de tornillo de mano en el lado posterior del paquete. Los materiales de fleje originales o de reemplazo deben estar en su lugar antes de moverse, especialmente antes de girar el dispositivo y su paquete protector.

3. Quitar el marco de embalaje interno del pallet

1. Mueva el ensamblaje del pallet a la ubicación del ascensor.
2. Frenos de rueda de bloqueo (4).
3. Deslice el embalaje interior del pallet.

4. Girar el marco de embalaje para ajustarse al ascensor

1. Girar el marco para ajustarlo al ascensor
2. Gire en el extremo biselado del marco interior y deslice hacia el ascensor.

Sugerencia

El pallet con ruedas se ajusta de forma personalizada a la superficie de embalaje del marco interior y se puede usar durante todo el proceso de entrega del sitio de instalación. La pieza final del marco de madera interior tiene placas de nylon.

5. Quitar del ascensor

1. Deslice fuera del ascensor
2. Frenos de rueda de bloqueo (x4).

6. Coloque Surface Hub 2S 85" de nuevo en la paleta

1. Con el extremo biselado, gire hacia atrás en el pallet.
2. Desbloqueo de frenos de rueda (x4).
3. Mueva el producto a la ubicación de la pared o del montaje del carro.

7. Coloque Surface Hub 2S 85" en el montaje en pared o carro

1. Coloque hub 2S delante del soporte de pared o del carro.

2. Frenos de rueda de bloqueo (x4).

3. Deslice el embalaje interior del pallet.

4. Corte las tres correas de plástico.

5. Quite la tapa.

6. Retire las piezas de espuma blanca.

7. Quitar kit de bienvenida.

8. Retire la pieza final levantándola verticalmente.

9. Retire las piezas de extremo de madera por los cuatro tornillos de las perillas de la mano en la base de madera.




   Precaución

   No deje Hub 2S 85" desatendido. Se necesita una persona adicional para mantener el dispositivo en posición vertical. Una vez que se quitan las piezas finales, al menos una persona debe mantener contacto con el Hub 2S hasta que se complete la colocación en el soporte de pared o el carro.

10. Levanta la pieza final de madera contrachapada hacia arriba y hacia atrás.

11. Quite la etiqueta de protuberancia de la parte posterior.

12. Levante el Hub 2S de la bandeja inferior y colóquelo en un carro o montaje en la pared.

    Nota

    Siguiendo las instrucciones del fabricante del carro o montaje en pared, prepare el sistema de montaje antes de quitar el Hub 2S de su bandeja de embalaje interior.

    Sugerencia

    Al agarrar el Hub 2S, tenga en cuenta los recortes del punto de sujeción de la espuma inferior. Debe tener cuidado con la mano superior para no agarrar el dispositivo donde se encuentran los altavoces. Los gráficos en los extremos de la cubierta del dispositivo proporcionan una ubicación general del altavoz.

13. Afloje los clips de tensión elástica (x2).

14. Quite la cubierta del paño.

15. Tenga en cuenta las ubicaciones de las plumas (x2), la cámara y la colocación del cable de alimentación.

16. Conecte plumas (x2), cámara y cable de alimentación.

17. Quite las etiquetas de cierre (x4).

18. Presione el botón de encendido en la esquina inferior derecha. La instalación ya está completa.

Montaje de Surface Hub 2S 85"

Surface Hub 2S 85" usa un patrón de montaje VESA de 600 x 600.000. Como se muestra en la siguiente imagen, Microsoft se ha asociado con Steelcase para crear opciones de montaje compatibles con el diseño único de Surface Hub 2S 85".

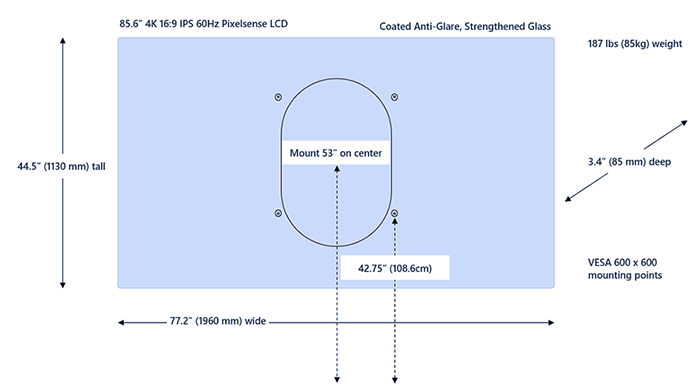

Dimensiones de montaje

Si usa otras opciones de montaje (no steelcase), necesitará espaciadores para tener en cuenta el revestimiento de proceso en la parte posterior del dispositivo. Los espaciadores y otros accesorios certificados están disponibles en Salamander Designs.

Kit de fleje complementario

Se puede encontrar un conjunto adicional de materiales de fleje de empaque interno en el kit adjunto en la parte posterior, en la parte inferior derecha.

Apéndice A: Información de seguridad adicional

Advertencia

Elevación de objetos pesados y ergonómicos
El dispositivo es muy pesado. Se recomienda que al menos dos o más personas levanten el dispositivo para reducir el riesgo de lesiones relacionadas con el levantamiento, muerte o daños en el dispositivo. Es importante usar una posición de elevación adecuada al levantar o mover el dispositivo. Use buenas prácticas de elevación ergonómicas, entre las que se incluyen, entre otras:

• Plan. Asegúrese de que el equipo de elevación está de acuerdo con el plan.
• Determine si puede levantar la unidad. ¿Es demasiado pesado o demasiado incómodo?
• Decida si necesita una ayuda de elevación.
• Compruebe si su entorno tiene obstrucciones y superficies resbaladizas.
• Levanta con las piernas, no con la espalda.
• Dobla las rodillas, manteniendo la espalda recta.
• Mantenga la unidad cerca de su cuerpo.
• Centre el cuerpo sobre la unidad. Mantenga los pies separados sobre el ancho del hombro.
• Suba hacia arriba sin problemas.
• Mantenga el torso recto; no torcer durante la elevación o después de que se levante la carga

Advertencia

Montaje adecuado
El dispositivo es pesado y se conecta a un carro o montaje en la pared. Para reducir el riesgo de lesiones, muertes o daños en el dispositivo:

• Siga todas las instrucciones proporcionadas por el fabricante del carro o montaje en pared.
• Asegúrese de que el sistema de montaje propuesto admita el peso de este dispositivo.
• Utilice únicamente el hardware de montaje proporcionado con el montaje del sistema.
• Asegúrese de que todos los tornillos estén firmemente ajustados según las instrucciones del fabricante.
• Solo suelte el dispositivo una vez que esté seguro de que se involucra completamente con los puntos de acoplamiento del sistema de montaje.
• Microsoft recomienda usar carros o sistemas de montaje en pared diseñados para su uso con el dispositivo. Microsoft no es responsable de los daños, lesiones o muertes causados por el uso de otros sistemas de montaje.

Advertencia

Peligros no vistos en paredes u otras superficies de montaje
Las paredes y otras superficies de montaje pueden contener cables eléctricos, líneas de gas y otros obstáculos o peligros no vistos. Cortar o perforar en un peligro que no se pueda ver puede causar lesiones personales graves o la muerte. Es responsabilidad del instalador localizar antes los peligros que no se detectan y evitar estos peligros durante la instalación. Evalúe el entorno de montaje y asegúrese de que no haya ningún riesgo desconocido en la pared u otras superficies de montaje antes de taladrar o cortar.

Advertencia

Peligro de propina
Para evitar el riesgo de lesiones personales, muerte o daños en un carro o dispositivo montado en soporte cuando se mueve:

• Use solo un carro o soporte compatible con este dispositivo.
• Siga todas las instrucciones proporcionadas por el fabricante de carros o soportes para mover o reubicar un dispositivo montado en soporte.
• No cuelgue ni coloque objetos pesados en el dispositivo o en el carro o soporte.
• Desconecte el cable de alimentación y otros cables antes de mover el carro/dispositivo montado en soporte. Tenga cuidado y muévase lentamente al mover un carro o dispositivo montado en soporte. Siga las instrucciones del fabricante del carro o soporte para mover o reubicar el soporte.
• Tenga cuidado al transportar un carro o dispositivo montado en pie hacia arriba o hacia abajo rampas. Nunca deje un carro o dispositivo montado de pie desatendido en una rampa o cerca de ella.
• Solo los adultos deben mover el carro o el dispositivo montado en soporte.

Precaución

Cristal de pantalla táctil
La pantalla táctil del dispositivo, como la mayoría de las pantallas táctiles, está hecha de vidrio. El cristal puede romperse si el dispositivo se cae o se ve afectado significativamente. Para reducir el riesgo de lesiones personales, evite tocar la pantalla si el cristal está roto, astillado o roto y organizar para reemplazar la pantalla. Una pantalla táctil agrietada o astillada causada por un mal uso o abuso de su dispositivo no está cubierta por la garantía limitada del producto.

Advertencia

Instalación adecuada
Para evitar riesgos relacionados con la instalación incorrecta del dispositivo, las personas que hayan leído y comprendido las instrucciones de instalación deben realizar la instalación antes de comenzar el trabajo. Si no tiene el equipo o la experiencia necesarios o no está seguro de que la superficie de montaje pueda soportar adecuadamente el dispositivo, consulte a un instalador profesional.

Más información

• Colección de ándalo de acero
• Diseños de Salamander
