En esta guía se proporciona una referencia técnica para configurar dispositivos Surface aptos para mediciones de pantalla precisas en Standard modos de rango dinámico (SDR) y rango dinámico alto (HDR). Con la introducción de nuevos modos de visualización y características en el sistema operativo Windows 11, es necesario comprender e implementar la configuración correcta para asegurarse de que la salida de la pantalla coincide con las expectativas.
Para obtener un contexto más amplio sobre cómo Windows controla HDR y SDR, incluidas las características de procesamiento, consulta la siguiente entrada de blog: Alto rango dinámico en pantallas de Surface.
Se recomienda comenzar con las medidas de línea base mientras se mantienen desactivadas la mayoría de las características de procesamiento. Este método facilita la evaluación del impacto de las distintas características al activarlas de una en una o en varias combinaciones. También es importante tener en cuenta que Windows se basa con frecuencia en aplicaciones para administrar el color del contenido, por lo que elegir la aplicación adecuada para mostrar contenido es fundamental.
Configuración del modo SDR y HDR en Windows 11 23H2
Para medir con precisión la salida SDR y HDR en Surface Laptop Studio 2, usa la siguiente configuración. Estas instrucciones son aplicables si ejecuta Windows 11 versión 22631.3085 o posterior, lo que permite la generación de informes correctos de brillo máximo y certificación HDR en la páginaInformaciónde visualización avanzadadepantalla> del sistema>>.
Referencia técnica para la configuración de pantalla
Ajustes de configuración de pantalla
Configuración general
Ajuste | Modo SDR | Modo HDR |
---|---|---|
Control deslizante de brillo | Establecer en 100% | Ajuste con el control deslizante "Brillo" y el "Control deslizante de brillo de contenido HDR" en el menú HDR. Para obtener más información, consulte la sección Configuración de brillo del contenido HDR en esta página. |
Configuración desplegable del control deslizante de brillo | ||
Brillo automático | En la lista desplegable del control deslizante de brillo, desactive la opción para: Cambiar el brillo automáticamente cuando cambie la iluminación. | Igual que el modo SDR: deshabilita el brillo automático. |
Brillo basado en contenido | Desactivado | Desactivado |
Luz nocturna | Desactivado | Desactivado |
Perfil de color | Establecer en Vivid | Establecer en HDR |
Color adaptativo | Desactivado | Desactivado |
Uso de HDR | Desactivado | Activado |
Configuración HDR (página Mostrar > configuración HDR del sistema>)
Ajuste | Modo SDR | Modo HDR |
---|---|---|
Brillo del contenido HDR | No aplicable | Para una medición precisa, ajuste según los valores del control deslizante de brillo: - Surface Laptop Studio 2: establece "Brightness Slider" en 46 y "HDR Content Brightness Slider" en 1. - Surface Laptop 7th Edition, procesador Snapdragon & Surface Pro 11ª edición, procesador Snapdragon: Establece "Brightness Slider" en 47 y "HDR Content Brightness Slider" en 6. |
Sugerencias de configuración avanzada para la precisión de SDR y HDR
Modo SDR:
- Para obtener una precisión de sRGB, use la configuración enumerada anteriormente, pero cambie el perfil de color a sRGB.
- Para medir el rango dinámico de luminancia SDR, ajuste el control deslizante de brillo de 0 a 100.
- Para la precisión del modo ACM (Administración avanzada de colores), habilite Administrar automáticamente el color de las aplicaciones en Administración decolores depantalla>del sistema>. Para acceder a esto, seleccione el menú Perfil de color en Configuración de pantalla para escribir la página Configuración de administración de colores .
Modo HDR:
- Los valores del control deslizante de brillo son específicos del dispositivo. Usa la aplicación VESA DisplayHDR Test para observar el "Factor de control deslizante de brillo actual", que apunta a un valor cercano a 1,0. Esta aplicación también proporciona "Características del panel notificadas" para un análisis detallado.
Presentación de contenido SDR y HDR
- Contenido sRGB (SDR) (con HDR deshabilitado o habilitado): Use Pintura para presentar objetivos rojos, verdes, azules y blancos como en el modo SDR. La administración de colores del sistema operativo Windows controla automáticamente las transformaciones de contenido SDR para garantizar una salida sRGB precisa cuando hdr está habilitado.
- Precisión del contenido de ACM: Use aplicaciones, como Fotos de Microsoft, que usan las API de color avanzadas para la administración de colores adecuada y la asignación correcta de tonos en función de los perfiles de color de contenido y la pantalla.
- Precisión del contenido HDR: Para presentar objetivos 10% y 100% rojos, verdes, azules y blancos, usa los casos de prueba 6 de la aplicación de prueba VESA DisplayHDR. Esta aplicación tiene en cuenta las características notificadas de la pantalla para representar valores RGB de PQ precisos. Reinicie la aplicación DisplayHDR después de que cambie la configuración de la pantalla antes de tomar medidas.

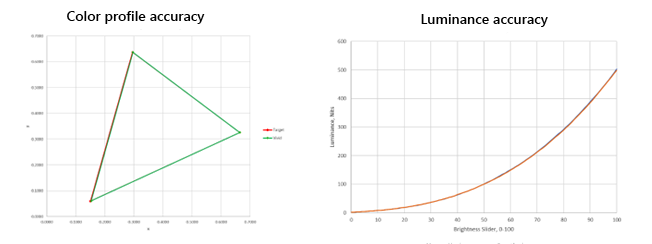

Ejemplos de medida de Surface Laptop Studio 2
Consulte las siguientes mediciones de datos de precisión de gama y luminancia tomadas después de seguir las instrucciones que se explican en este artículo.
