Desensamblado y reasensamblado de componentes de Surface Laptop de 13 in

  • Se aplica a: Windows 10, Windows 11

Advertencia

Revise las instrucciones generales de seguridad y seguridad de la batería en su totalidad antes de continuar con los pasos de reparación.

Importante

Lea esta Guía en su totalidad antes de iniciar las reparaciones. Si en algún momento no está seguro o incómodo de realizar las reparaciones, como se detalla en esta Guía, NO continúe. Póngase en contacto con Microsoft para obtener más opciones de soporte técnico.

Advertencia

Si no se siguen las instrucciones de esta Guía, el uso de piezas de reemplazo que no sean de Microsoft (nogenuinas), incompatibles o modificadas o no utilizar las herramientas adecuadas podría provocar lesiones graves, muerte o daños en el producto u otra propiedad.

Calibración y autenticación

Los componentes específicos requieren calibración o autenticación de software adicionales después de completar la instalación del componente antes de que la pieza funcione a plena funcionalidad. Los pasos específicos se indican en los flujos de trabajo de reparación pertinentes.

Partes afectadas

  • Ab Cover Display (TDM) –
    • Preinstalación: requiere un flujo de trabajo de reparación previo a la instalación, completado en SDT, para poner el dispositivo en modo de configuración de reparación. Posterior a la instalación: requiere un flujo de trabajo posterior a la instalación, completado en SDT, para calibrar y validar la pantalla con la configuración correcta.
  • Trackpad :
    • Preinstalación: requiere un flujo de trabajo de reparación previo a la instalación, completado en SDT, para poner el dispositivo en modo de configuración de reparación.
    • Posterior a la instalación: requiere un flujo de trabajo posterior a la instalación, completado en SDT, para validar el panel táctil con la configuración de idioma del conjunto de claves correcta.

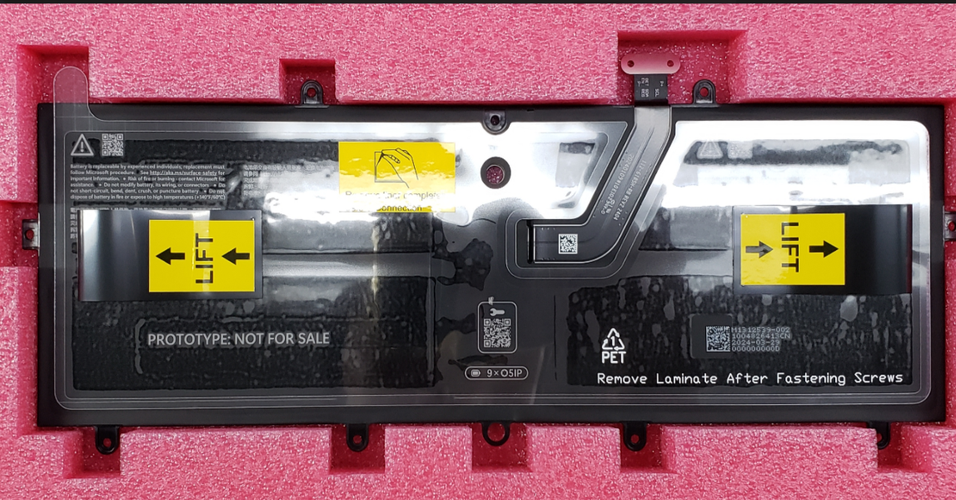

  • Batería–
    • Preinstalación: requiere un flujo de trabajo de reparación previa a la instalación, completado en SDT, para poner el dispositivo en modo de configuración de reparación.
    • Posterior a la instalación: requiere un flujo de trabajo de autenticación posterior a la instalación, completado en SDT, para validar y autenticar la nueva batería como parte válida de Microsoft.
  • Placa base (PCBA) –
    • Posterior a la instalación: requiere un flujo de trabajo posterior a la instalación para la calibración de la pantalla, la validación de pantalla, la validación del panel táctil y una autenticación/validación de la batería, completada en SDT, para calibrar la pantalla a la configuración correcta con la nueva placa y asegurarse de que la batería se detecta como una parte auténtica.

Pasos de requisitos previos

Los pasos descritos en esta sección deben realizarse antes de iniciar cualquier reparación en un dispositivo Surface.

  • Apagado del dispositivo: Asegúrese de que el dispositivo está apagado por completo y que la batería está completamente descargada. Consulte las instrucciones sobre precauciones y advertencias específicas de reparación . Una vez descargado, el dispositivo debe desconectarse de todas las fuentes de alimentación.

  • Prevención de ESD: Asegúrese de que se siguen los pasos de prevención de ESD y las directrices generales antes de abrir el dispositivo. Consulte la sección Prevención de ESD para obtener instrucciones.

  • Dispositivo de posición: Para evitar daños en el dispositivo, asegúrese de que el dispositivo está colocado en una superficie limpia libre de desechos.

Importante

Notación del número de serie del dispositivo: El número de serie de este dispositivo se encuentra en su cubierta inferior original. Es fundamental conservar el número de serie original del dispositivo para obtener soporte técnico futuro de Microsoft. La FRU del cubo D quita el número de serie original del dispositivo y el número de serie del dispositivo original no se puede agregar permanentemente a una parte de reemplazo. Para asegurarse de que se conserva el número de serie original, inscórelo con tinta impermeable en una etiqueta. Coloque la etiqueta en un área de fácil acceso en el exterior del dispositivo y mantenga un registro del número de serie en una ubicación segura. Microsoft proporciona una etiqueta para este propósito dentro del embalaje de la pieza de reemplazo. La etiqueta incluida en el empaquetado de la pieza tiene espacio designado para el número de serie original y el identificador de producto de la pieza.

Reemplazo de pies

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop

  • Correa de muñeca antiestática (resistencia de 1 MOhm)

  • Nuevas selecciones de guitarra plástica

Componentes principales

  • 4 pies (consulte la lista de piezas de servicio ilustradas)

Procedimiento : Eliminación (pies)

  1. Coloque el dispositivo en una superficie suave segura para ESD con el lado inferior hacia arriba.

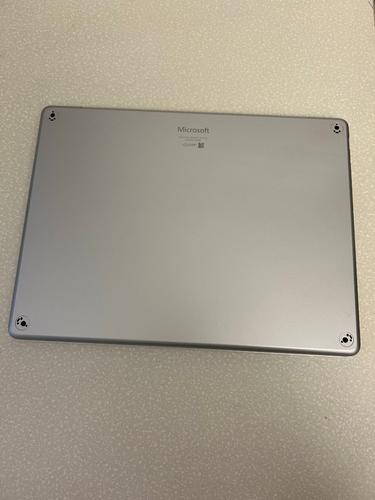

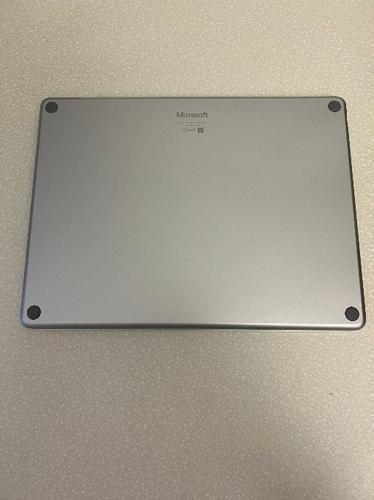

    Surface Laptop 13-in con el lado inferior hacia arriba, mostrando la ubicación del pie.

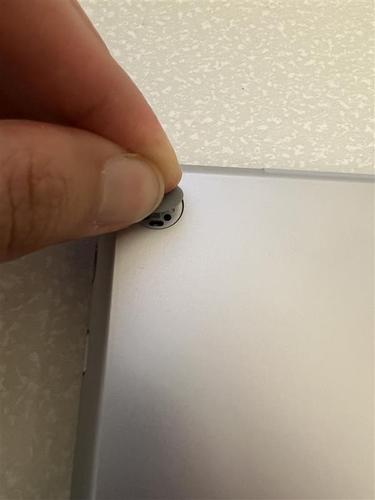

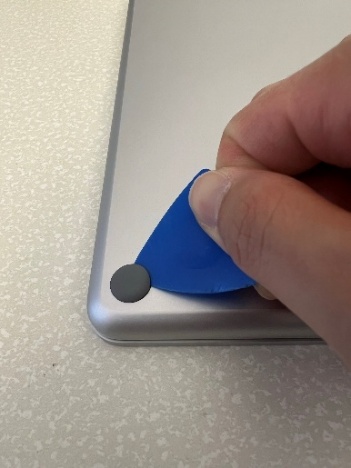

  2. Para levantar el pie, inserte suavemente un selector de guitarra de plástico entre el pie y el cubo D inferior. Es posible que tenga que intentar insertar suavemente la selección desde una dirección diferente, pero no use una herramienta de metal y solo use la herramienta de plástico especificada.

    Selección de guitarra plástica que se inserta bajo el pie del dispositivo.

  3. Repita los pasos 1 y 2 para quitar los tres pies restantes y colocarlos a un lado para reutilizarlos (si no están dañados).

    Los cuatro pies se quitaron del dispositivo y se colocaron a un lado.

Procedimiento: instalación (pies)

  1. Alinee cuidadosamente las ranuras de los pies con el agujero largo en el cubo D y presione el pie verticalmente hasta que esté plano para el cubo D.

    Una persona con un botón pequeño.

  2. Repita el paso anterior para los pies restantes.

    Un primer plano de un equipo.

Reemplazo de cubierta de C

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • Nuevas selecciones de guitarra plástica
  • 5IP Torx Plus Destornillador
  • Sharpie
  • Regla
  • Destornillador de par ajustable que se puede establecer en 1,2kgf-cm compatible con 5IP Torx Plus Bits o un destornillador torx plus de 5IP (establecido en 1,2kgf-cm)
  • Calibradores con una resolución y precisión de 0,01 mm
  • Pinzas seguras de METAL ESD
  • Pinzas seguras de PLÁSTICO ESD
  • Spudger plástico ESD Safe
  • Medidor de la sensación gruesa de 0,2 mm
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza

Componentes principales

  • C Cover Keyset Subassembly

  • 5 tornillos 5IP (para cubierta C)

  • 20 correcciones de compatibilidad con trackpad (cuatro grosores diferentes)

  • 8 Tornillos 5IP (para trackpad)

  • 2 cintas conductoras

  • 4 Papeles de alineación del trackpad

Procedimiento : eliminación (cubierta de C)

  1. Siga "Procedimiento : eliminación (pies)"

  2. Con los pies quitados, utilice un destornillador Torx Plus de 5IP para quitar los cuatro tornillos recién expuestos.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, realice un seguimiento y cuente el número de tornillos quitados para asegurarse de que no haya tornillos adicionales en el área.

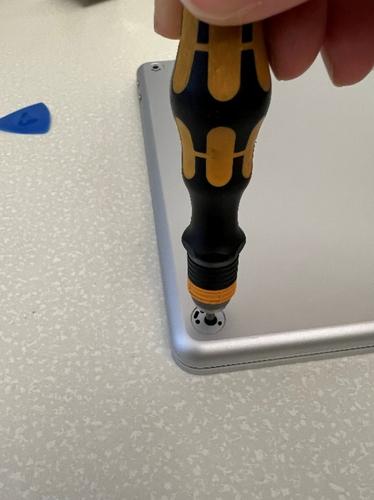

    Extracción de tornillos de la parte inferior del dispositivo con un destornillador Torx Plus de 5IP.

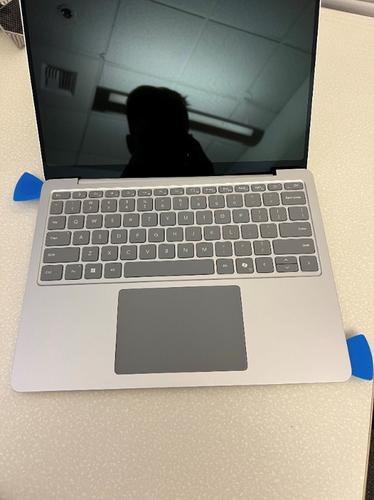

  3. Voltee suavemente el dispositivo y abra la cubierta de la pantalla hasta el ángulo máximo.

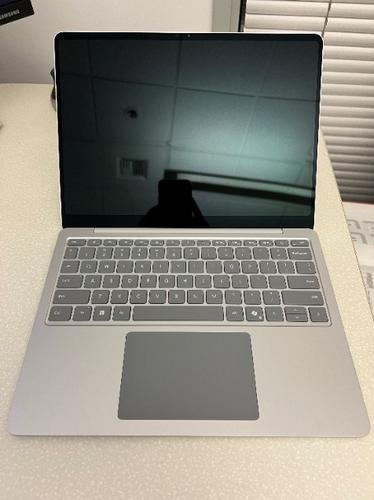

    Dispositivo volteado abierto al ángulo máximo, la cubierta de la pantalla abierta.

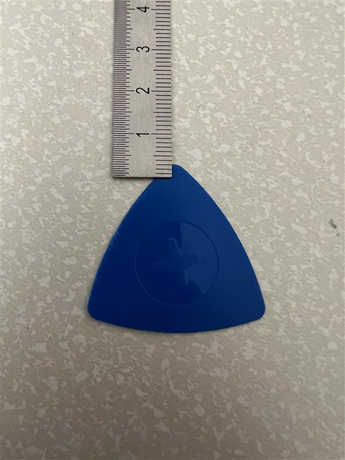

  4. Utilice un sharpie y una regla para dibujar una línea de 3 mm de distancia del borde de dos picos de guitarra para evitar insertar la selección de guitarra demasiado profundo mientras se quita la cubierta de C.

    Selecciones de guitarra marcadas con una línea de 3 mm desde el borde usando un sharpie y regla.

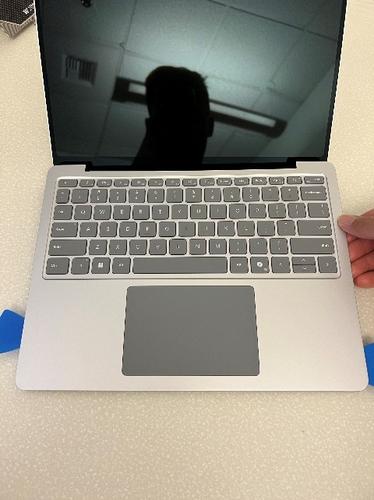

  5. Con el dispositivo plano sobre una superficie segura para ESD durante el resto de este proceso de eliminación, inserte firme pero cuidadosamente el selector de guitarra de plástico entre la cubierta C y el cubo D al menos 5 mm por debajo de la esquina superior derecha. Insertar la selección de guitarra requiere algo de fuerza y paciencia.

    Importante

    No use una herramienta de metal y solo use la herramienta de plástico especificada.

    Selección de guitarra plástica insertada entre C Cover y cubo D.

  6. Con firmeza, pero con cuidado, mueve la guitarra hacia arriba y hacia abajo hasta que escuches un sonido emergente para desconectar el ajuste cercano. Con el ajuste desenganado, hay espacio entre la cubierta C y el cubo D para deslizar suavemente la selección de guitarra a lo largo del borde derecho del dispositivo.

    Nota

    Para la parte situada junto al teclado, la selección podría insertarse más allá de 3 mm para ayudar con la eliminación. Debajo del teclado, la inserción debe limitarse a un máximo de 3 mm.

  7. Repita este proceso hasta que se desenlacen los cinco acoplamientos del borde derecho. Detenga cuando llegue a la esquina inferior del dispositivo.

    Importante

    Es importante tomarse el tiempo durante este paso.

  8. Sin insertar el selector de guitarra más allá de la línea marcada de 3 mm, déjela en la esquina inferior derecha para asegurarse de que las cubiertas permanezcan separadas.

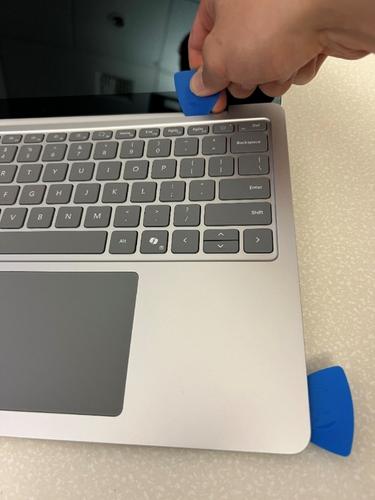

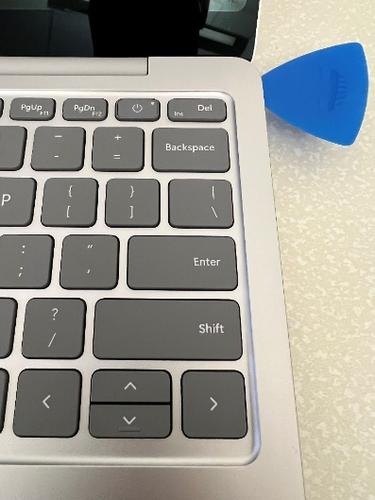

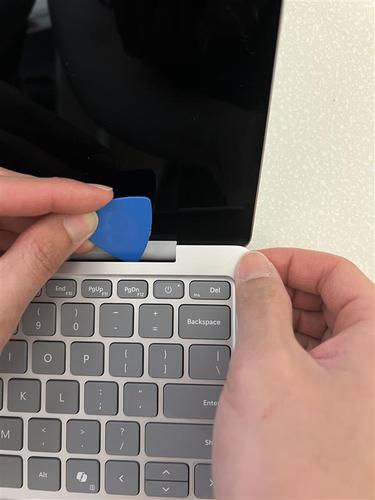

  9. Con una mano, levante suavemente y mantenga presionada la esquina superior derecha de la cubierta C. Con la otra mano, usando otra selección de guitarra, desenlazque cuidadosamente los snaps a lo largo del borde superior de la cubierta C, empezando desde la parte superior derecha y moviéndose hacia la parte superior izquierda. A medida que avanzas, una vez que se desenlaza el ajuste cercano, hay espacio entre la cubierta C y el cubo D, lo que te permite deslizar suavemente la selección de guitarra a lo largo del borde superior.

    Selector de guitarra deslizante a lo largo del borde superior para desenganchar los snaps.

    Una persona que mantiene una selección azul en un teclado de equipo.

  10. Firme pero cuidadosamente, inserte el selector de guitarra de plástico entre la cubierta C y el cubo D 5 mm debajo de la esquina superior izquierda.

    Insertar la selección de guitarra debajo de la esquina superior izquierda del dispositivo.

  11. Con firmeza, pero con cuidado, mueve la guitarra hacia arriba y hacia abajo hasta que escuches un sonido emergente para desconectar el ajuste cercano. Con el ajuste desenganado, hay espacio entre la cubierta C y el cubo D para deslizar suavemente la selección de guitarra a lo largo del borde derecho del dispositivo.

    Nota

    Para la parte junto al teclado, la selección se puede insertar más allá de 3 mm para ayudar con la eliminación. Debajo del teclado, la inserción debe limitarse a un máximo de 3 mm.

  12. Repita este proceso hasta que se desenlacen los cinco acoplamientos del borde izquierdo. Detenga cuando llegue a la esquina inferior del dispositivo.

    Importante

    Es importante tomarse el tiempo durante este paso.

  13. Con ambas manos, mueva suavemente e incline la parte inferior de la cubierta C hacia arriba hacia la cubierta de la pantalla y lejos de la batería para separarla del cubo D.

    Alternando e inclinando la parte inferior de la cubierta C hacia arriba. Separación de la cubierta de C del cubo D.

  14. Use un selector de guitarra de plástico para desenganchar la hebilla FPC del trackpad.

    Desengajando la hebilla FPC del trackpad con una selección de guitarra de plástico.

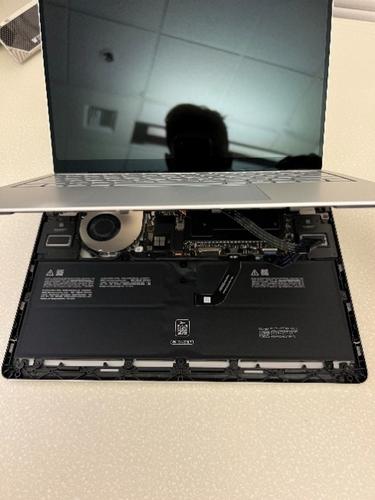

  15. Desconecte el FPC del panel de seguimiento y coloque la cubierta de C en una superficie suave y segura para ESD para su reutilización. Inspeccione y cuente cuidadosamente los 23 acoplamientos y ganchos de la cubierta C y el cubo D (siete en la parte superior, cinco a la izquierda, cinco a la derecha y seis en la parte inferior). Si faltan acoplamientos o se agrietan en la cubierta C, no se puede reutilizar. Si falta algún enlace o se ha roto en el cubo D, no se puede reutilizar.

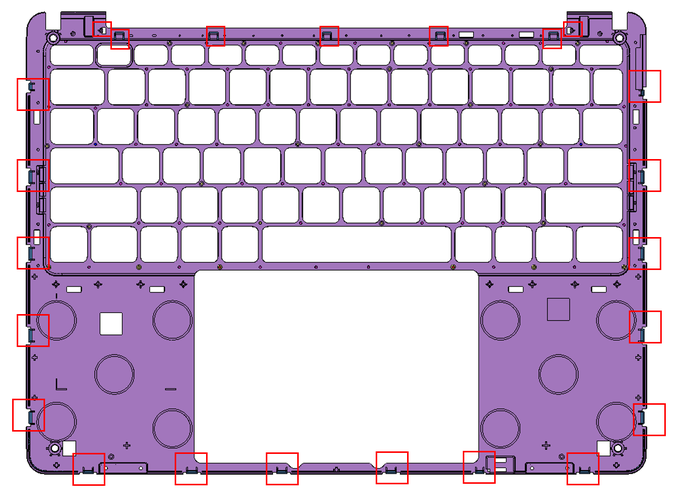

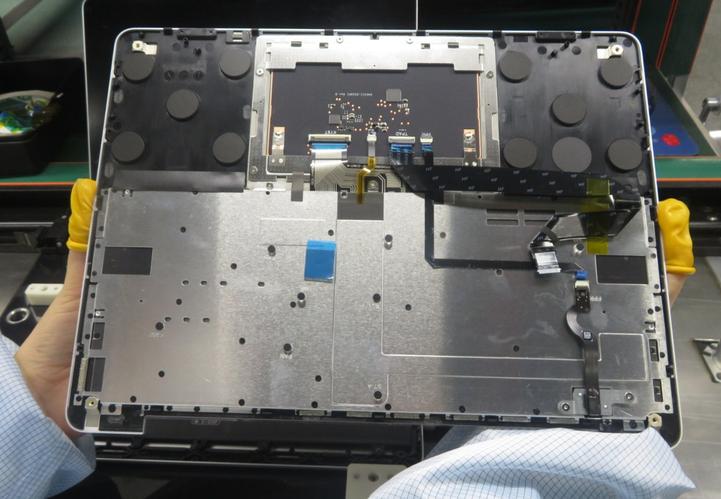

    Inspeccionar y contar todos los acoplamientos y ganchos de la cubierta C y el cubo D.

Procedimiento: instalación (cubierta de C)

  1. Siga "Procedimiento – Eliminación (Trackpad)" sin los pasos 8 y 9.

  2. Siga "Procedimiento : Instalación (Trackpad)" sin el paso 10.

  3. Use pinzas de plástico para quitar el revestimiento de la almohadilla térmica superior.

    Un primer plano de un equipo.

  4. Antes de continuar con el reensamblado, inspeccione el dispositivo interno para asegurarse de que no hay tornillos, espumas, cinta u otro material extraño fuera de lugar dentro de la unidad.

  5. Sujeta la cubierta C con una mano e instala cuidadosamente el FPC en el receptáculo de la placa base. Después de que el FPC esté completamente sentado, utilice una selección de guitarra de plástico para cerrar la hebilla en el receptáculo.

    Un primer plano de una placa de circuito.

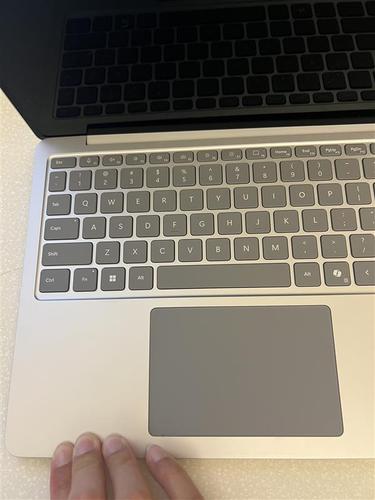

  6. Coloque suavemente la cubierta C en el cubo D y presione lentamente sobre los acoplamientos alrededor de todo el perímetro de la cubierta C.

    Una mano en un teclado.

  7. Agitar suavemente el dispositivo y escuchar atentamente los sonidos de ruido. Si se oye, siga los pasos 3-15 de "Procedimiento – Eliminación (Cubierta C)" y compruebe si hay conectores, tornillos, acoplamientos, ganchos, etc.

  8. Gire el dispositivo y use un destornillador Torx Plus de 5IP para instalar los cuatro tornillos. Después de que los tornillos están ajustados y sentados, sólo apriete los tornillos un giro adicional de ~1/8 (~45 grados) para evitar el desbroce de los hilos.

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, realice un seguimiento y cuente el número de tornillos quitados para asegurarse de que no haya tornillos adicionales en el área.

  9. Siga "Procedimiento : instalación (pies)"

Reemplazo de Trackpad

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • Nuevas selecciones de guitarra plástica
  • Destornillador de par ajustable que se puede establecer en 1,2kgf-cm compatible con 5IP Torx Plus Bits o un destornillador torx plus de 5IP (establecido en 1,2kgf-cm)
  • Calipers con una resolución y precisión de 0,01mm
  • Pinzas seguras de METAL ESD
  • Pinzas seguras de PLÁSTICO ESD
  • Spudger plástico ESD Safe
  • Medidor de la sensación gruesa de 0,2 mm
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza

Componentes principales

  • Trackpad Subassembly

  • 5 tornillos 5IP (para cubierta C)

  • 20 correcciones de compatibilidad con trackpad (cuatro grosores diferentes)

  • 8 Tornillos 5IP (para trackpad)

  • 2 cintas conductoras

  • 4 Papeles de alineación del trackpad

  • 1 almohadilla térmica superior (para cubierta C)

Procedimiento – Eliminación (Trackpad)

  1. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga el flujo de trabajo de reparación (configuración) del panel táctil de preinstalación.

  2. Siga "Procedimiento – Eliminación (Pies)"

  3. Seguir "Procedimiento – Eliminación (Cubierta de C)

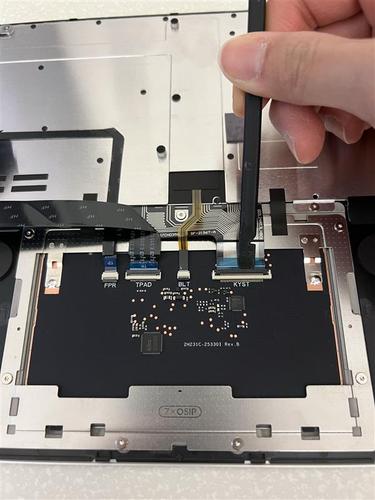

  4. Con un prybar de plástico, desenlazque las cuatro hebillas FPC y quite las dos cintas de puesta a tierra en el trackpad.

    Una mano que sostiene una herramienta negra.

    Un primer plano de un dispositivo.

  5. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo restante de las dos cintas de puesta a tierra.

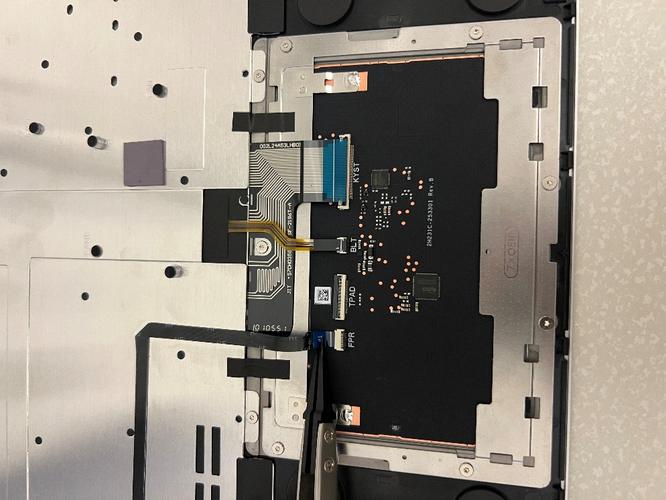

  6. Con los dedos, desconecte suavemente las cuatro FPCs conectadas al trackpad. Coloque el FPC del panel de seguimiento ligeramente a un lado en una superficie segura de ESD para reutilizarlo durante el reensamblado si no está dañado.

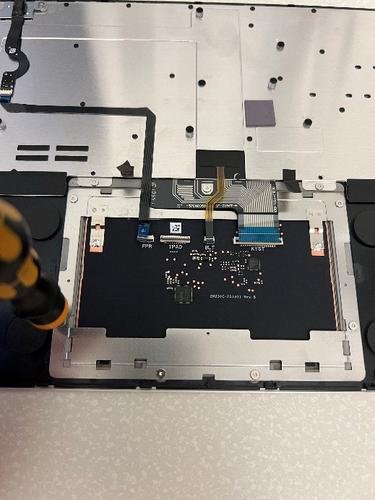

  7. Con un destornillador Torx Plus de 5IP, retire los siete tornillos que sostienen el Trackpad a la cubierta C.

    Un primer plano de un equipo.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

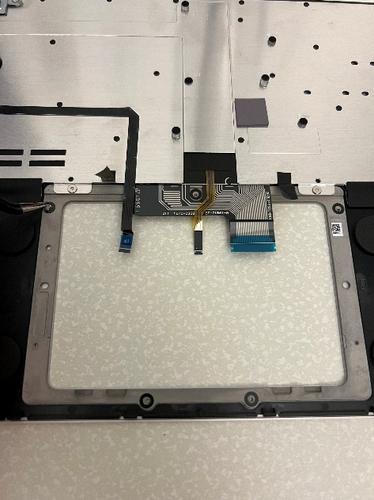

  8. Con la mano, quite el subensamblaje Trackpad de la cubierta C.

  9. Con pinzas seguras ESD de metal, quite las correcciones de compatibilidad negras de la cubierta C.

    Un primer plano de un equipo.

  10. Con pinzas de plástico ESD seguras, retire la almohadilla térmica de la cubierta C.

    Una mano con pinzas.

  11. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo restante de las correcciones de compatibilidad negras y la almohadilla térmica.

Procedimiento: instalación (Trackpad)

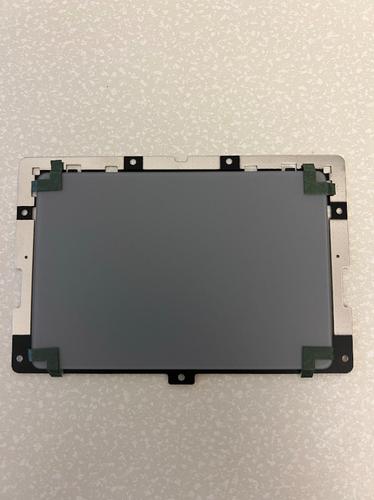

  1. Conecte el papel de alineación a las cuatro esquinas del Trackpad y presione las esquinas hacia abajo firmemente. Sin embargo, asegúrese de que el papel de alineación no se dobla entre el panel de seguimiento y el corchete.

    Objeto rectangular rectangular de color gris rectangular con esquinas metálicas.

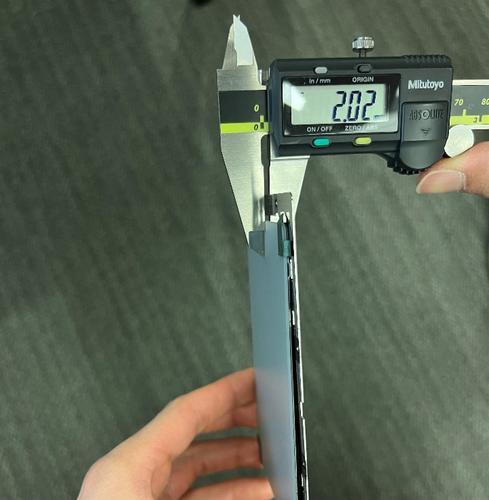

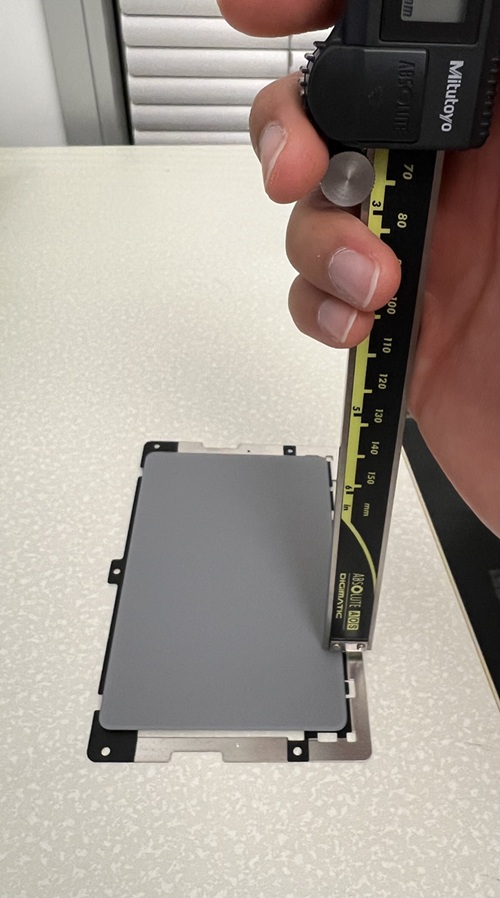

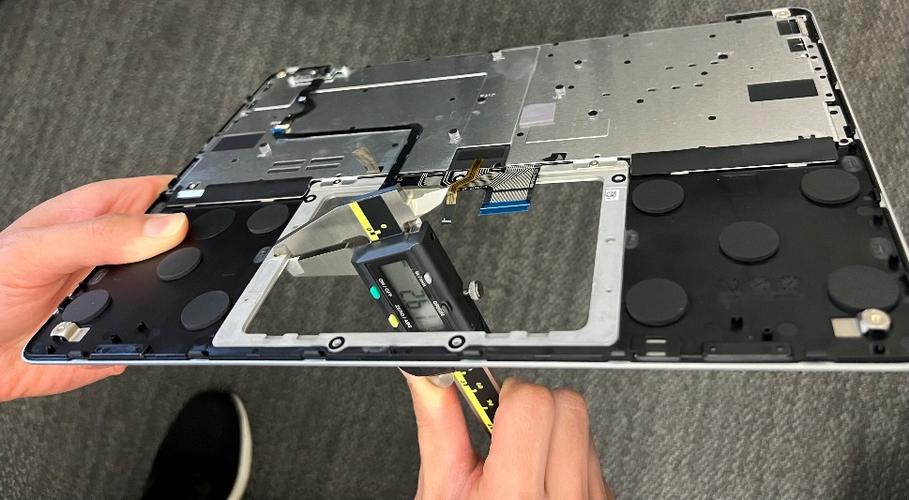

  2. Con pinzas, mida la altura entre la superficie superior del vidrio TP y la superficie inferior del soporte TP en cada una de las cinco ubicaciones de corrección de compatibilidad. A continuación, mida la altura entre la superficie superior e inferior en cada una de las cinco ubicaciones de corrección de compatibilidad. Con la diferencia entre esas dos medidas en cada ubicación de corrección de compatibilidad, determine en qué correcciones de compatibilidad (shim) se va a instalar en la cubierta de C mediante las siguientes instrucciones:

    1. Si la diferencia entre las medidas es ≤ -0,05, no instale una corrección de compatibilidad (shim) en esa ubicación.

    2. Si la diferencia entre las medidas es ≥ -0,05 y ≤ 0,05, instale el shim de 0,1 mm de grosor.

    3. Si la diferencia entre las medidas es ≥ 0,05 y ≤ 0,1, instale la corrección de compatibilidad de 0,15 mm de grosor.

    4. Si la diferencia entre las medidas es ≥ 0,1 y ≤ 0,15, instale el shim de 0,2 mm de grosor.

    5. Si la diferencia entre las medidas es ≥ 0,15 y ≤ 0,30, instale el shim de 0,3 mm de grosor.

    Una persona que mide un trozo de metal.

    Una persona que mide un trozo de metal.

    Una persona que mide un dispositivo.

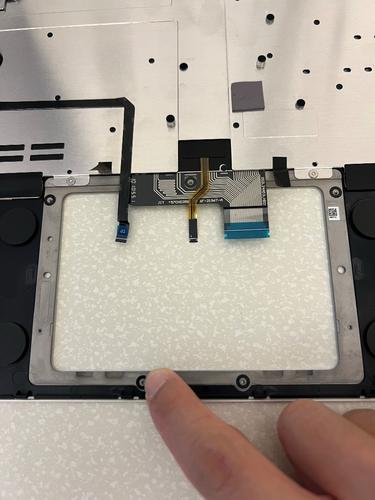

  3. Con los dedos, presione firmemente las correcciones de compatibilidad durante 30 segundos cada una.

    Un dedo que apunta a un dispositivo.

  4. Inserte suavemente el subensamblaje trackpad en la cubierta C y vuelva a ensamblar los siete tornillos 5IP con un destornillador Torx Plus de 5IP establecido en 1,2kgf*cm.

    Un primer plano de un equipo.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

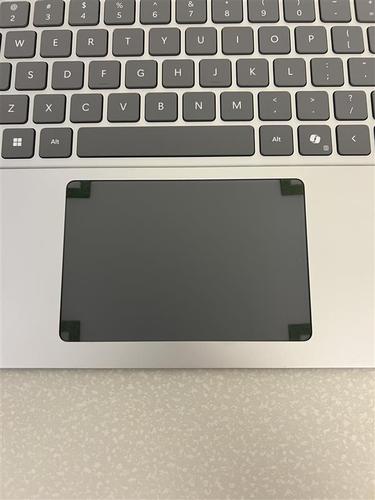

  5. Con los dedos, retire cuidadosa y suavemente los cuatro papeles de alineación. Asegúrese de que toda la pieza de papel de alineación se quita y no permanece bloqueada entre la cubierta C y el subensamblaje trackpad.

    Primer plano de un panel táctil.

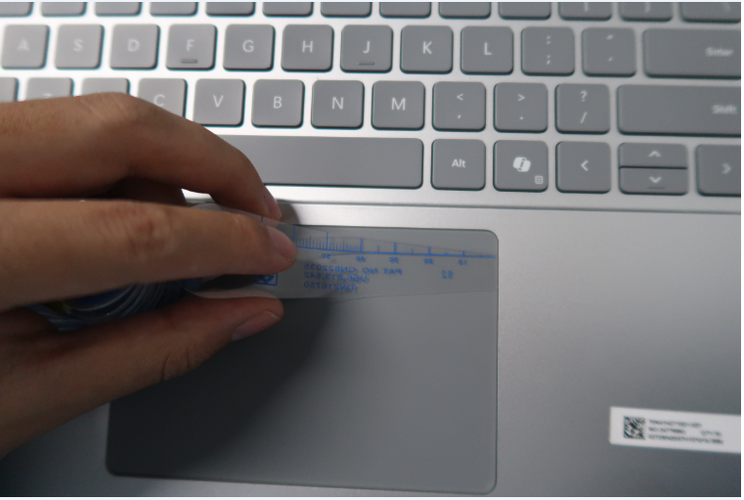

  6. Para asegurarse de que nunca está por encima de la superficie de la cubierta de C en ningún momento, gire suavemente alrededor de la cubierta C y use un medidor de 0,2 mm alrededor de todo el perímetro del subensamblaje trackpad. Además, haga clic en las dos esquinas inferiores para comprobar si el panel de seguimiento se bloquea contra la superficie de la cubierta C. Si es así, rehaga el paso 7 de "Procedimiento : eliminación (Trackpad) y el paso 2 de "Procedimiento – Instalación (Trackpad) antes de continuar con el paso siguiente.

    Una mano que sostiene un trozo de papel de plástico en un teclado.

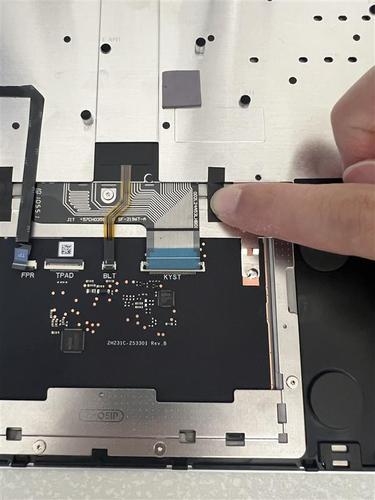

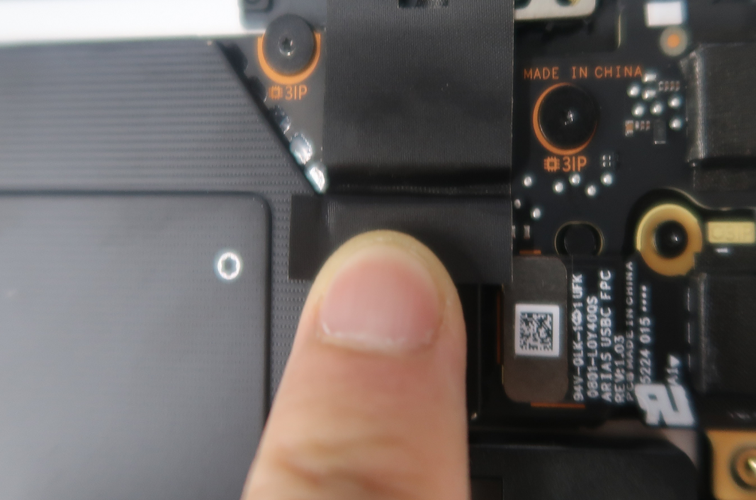

  7. Voltee suavemente la cubierta de C e instale dos cintas de puesta a tierra nuevas. Asegúrese de presionarlos firmemente durante 30 segundos cada uno.

    Un dedo en una placa de circuitos.

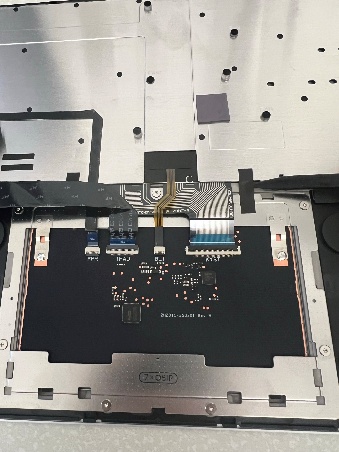

  8. Con los dedos y pinzas ESD de plástico seguras, vuelva a conectar cuidadosamente las cuatro FPCs al panel de seguimiento.

    Un primer plano de un equipo.

  9. Con un prybar de plástico, enganche las cuatro hebillas FPC.

    Una mano que sostiene una herramienta negra.

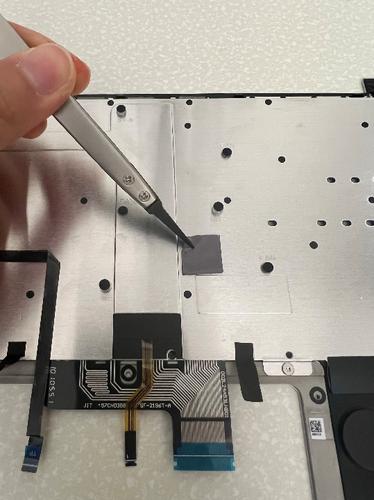

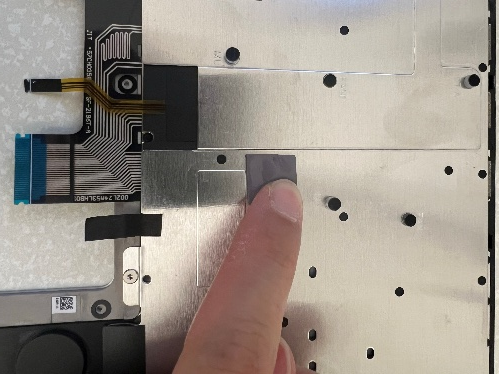

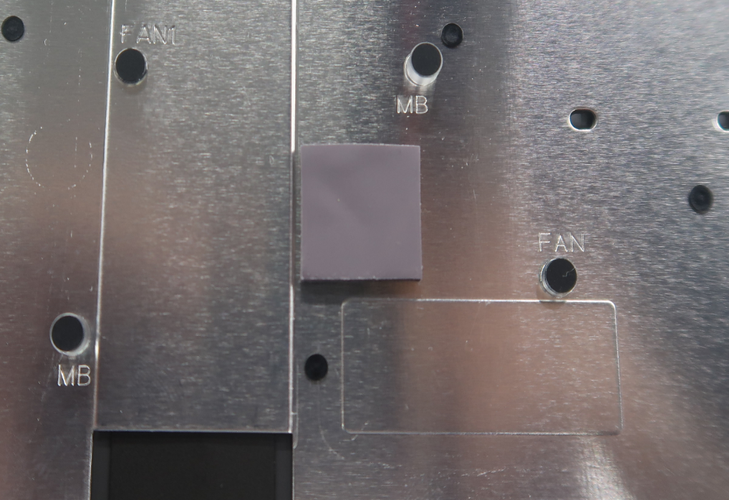

  10. Con los dedos, coloque cuidadosamente la nueva almohadilla térmica alineada con las sangrías de la cubierta C. Asegúrese de presionarlo firmemente durante 30 segundos.

    Un dedo apuntando a una placa de circuito.

  11. Siga "Procedimiento : Instalación (cubierta de C)"

  12. Siga "Procedimiento : instalación (pies)"

  13. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga el flujo de trabajo de reparación (validación) del panel táctil posterior a la instalación.

Reemplazo de SSD

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • 1 SSD
  • 5 tornillos 5IP (para cubierta C)
  • 1 almohadilla térmica inferior (para cubo D)
  • 2 tornillos 5IP (para SSD)
  • 1 almohadilla térmica superior (para cubierta C)
  • 1 cinta conductora (para SSD)

Procedimiento: eliminación (SSD)

  1. Siga "Procedimiento – Eliminación (Cubierta de C)"

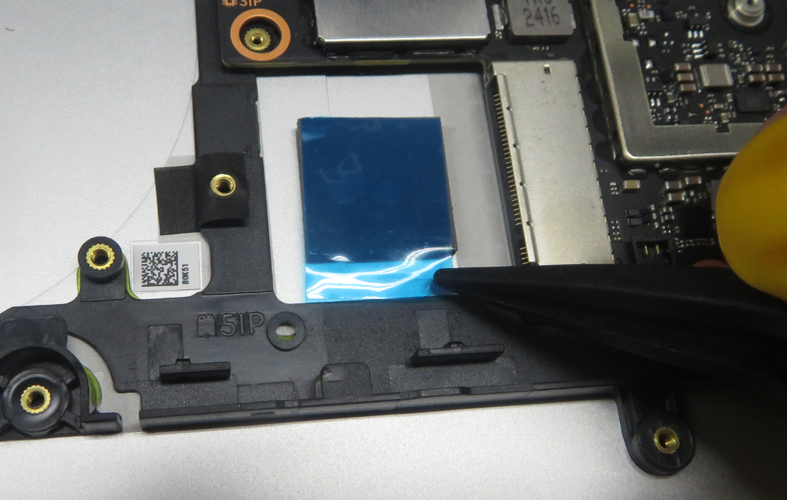

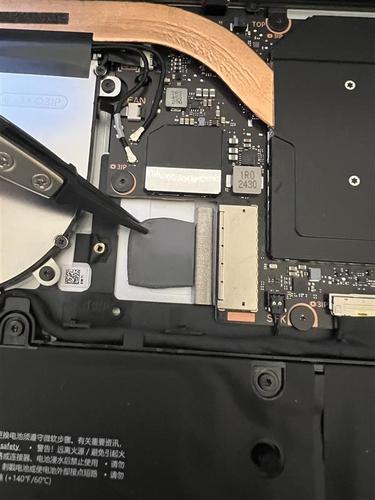

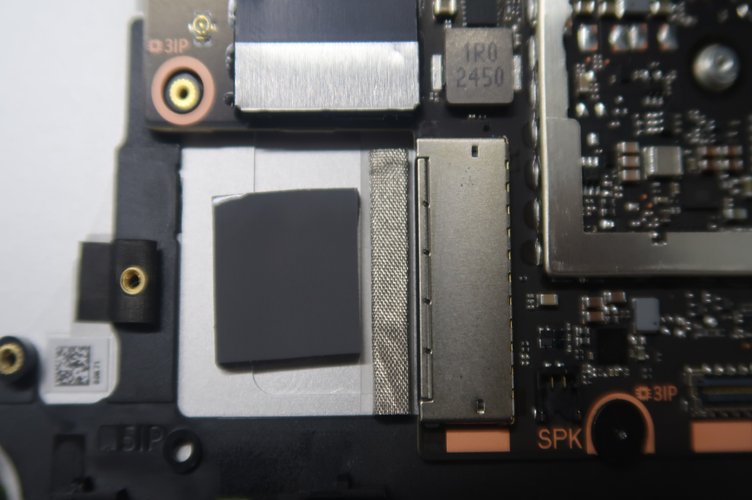

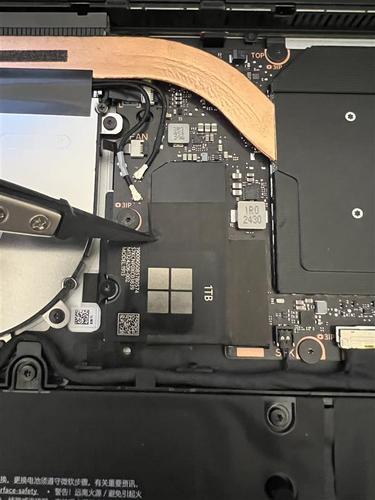

  2. Con pinzas de plástico ESD seguras, retire la almohadilla térmica de la cubierta C.

    Una mano con pinzas.

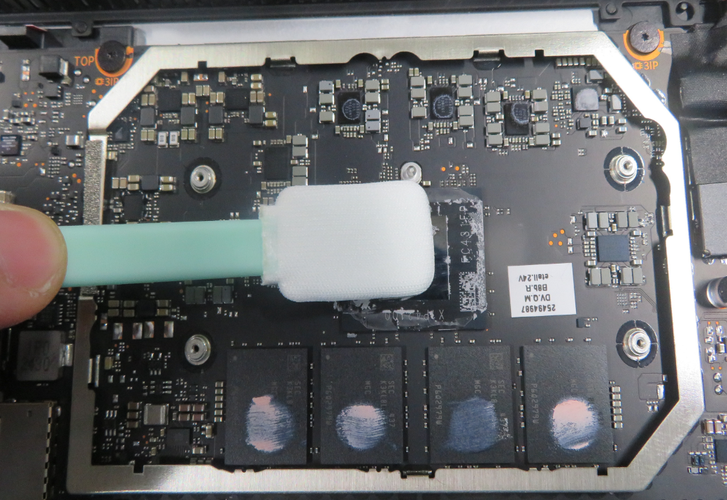

  3. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo restante de la almohadilla térmica.

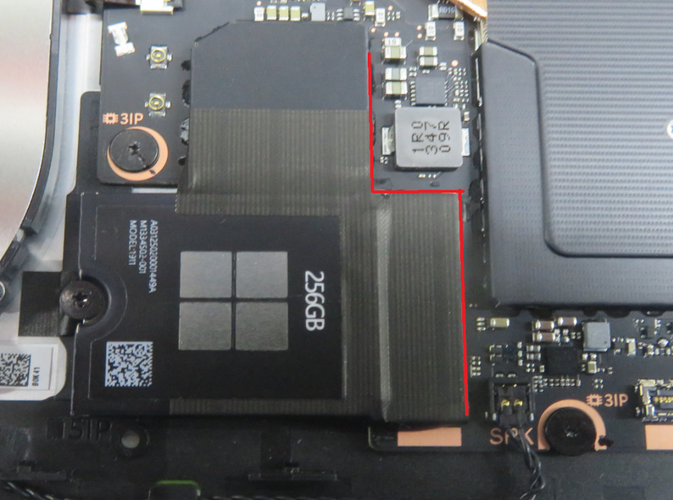

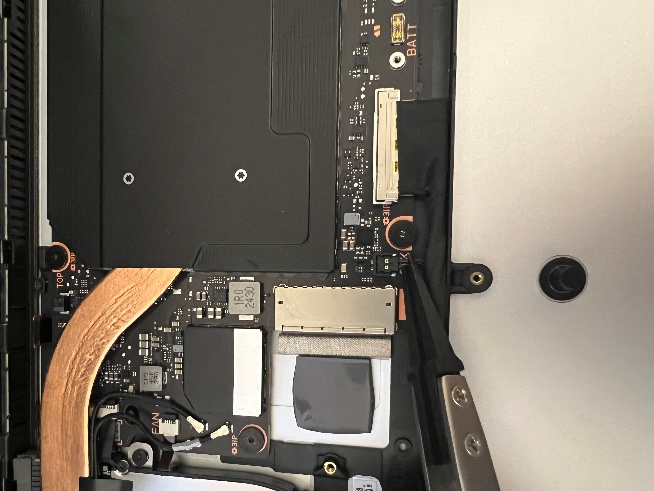

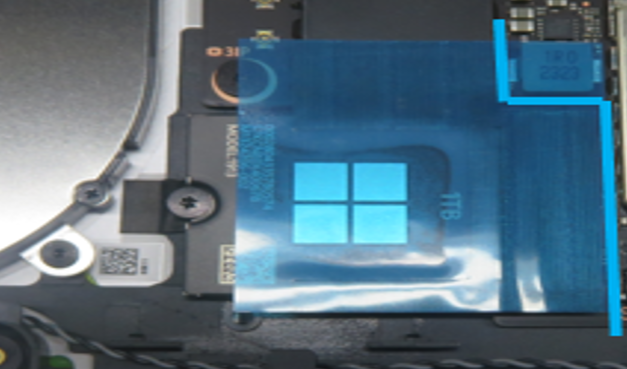

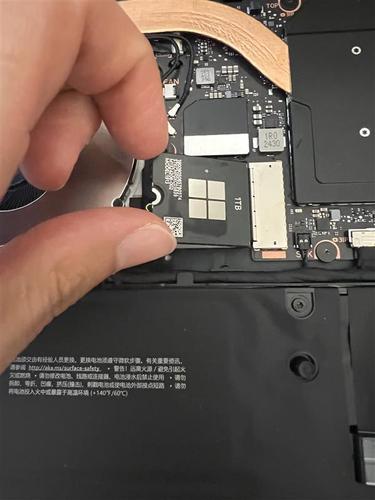

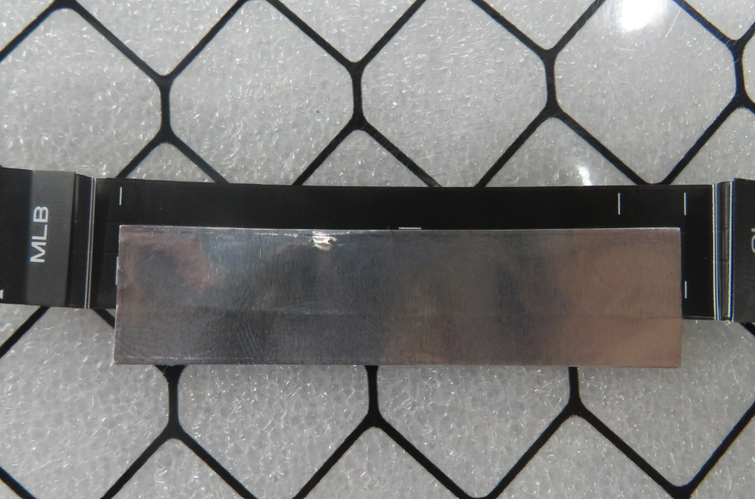

  4. Con pinzas de plástico ESD seguras, retire la cinta conductora sobre el SSD.

    Un primer plano de un dispositivo.

  5. Con un destornillador Torx Plus de 5IP, retire el tornillo 5IP que sujeta el SSD.

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  6. Con los dedos, mueva suavemente y levante el SSD del conector PCBA en un ángulo de 15 grados.

    Una mano que sostiene una placa de circuito pequeña.

  7. Con pinzas de plástico ESD seguras, retire la almohadilla térmica del cubo D.

    Un primer plano de un equipo.

  8. Use alcohol isopropílico (70% IPA) y swabs de limpieza para limpiar cualquier adhesivo restante de la almohadilla térmica y del conector SSD en el PCBA.

Procedimiento: instalación (SSD)

  1. Use pinzas de plástico para quitar el revestimiento de la almohadilla térmica inferior, como se muestra en la siguiente imagen, y colóquelo suavemente en el cubo D. Asegúrese de presionarlo ligeramente durante 30 segundos.

    Un primer plano de una placa de circuito.

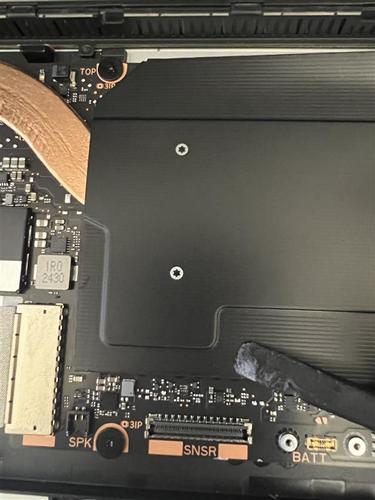

  2. Instale suavemente el SSD en el receptáculo en el PCBA en un ángulo de 15 grados.

    Importante

    Asegúrese de que la espuma no se pellizque entre el receptáculo y las patillas del SSD.

    Una mano que sostiene una placa de circuito pequeña.

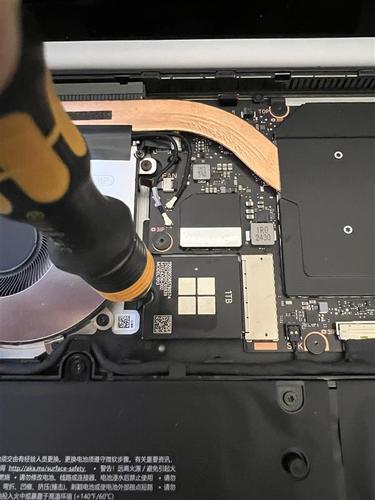

  3. Utilice un destornillador Torx Plus de 5IP para apretar el tornillo único. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

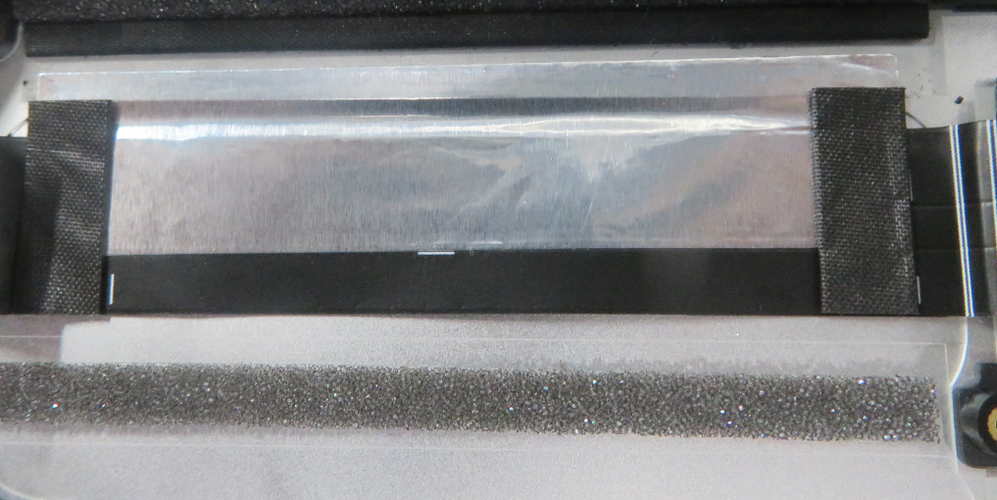

  4. Use pinzas de plástico para instalar suavemente la cinta sobre el SSD y los receptáculos en el PCBA.

    Un primer plano de un equipo.

  5. Retire el revestimiento y use un spudger de plástico para asegurarse de que los bordes de la cinta coincidan con la disposición de la siguiente imagen. Asegúrese de presionarlo firmemente durante 30 segundos.

    Un primer plano de una placa de circuito.

  6. Use pinzas de plástico para quitar el revestimiento en la almohadilla térmica superior y colocarlo suavemente en la cubierta C, como se muestra en la siguiente imagen. Asegúrese de presionarlo ligeramente durante 30 segundos.

    Un primer plano de un panel metálico.

  7. Siga "Procedimiento : Instalación (cubierta de C)"

  8. Siga "Procedimiento : instalación (pies)"

Reemplazo de batería

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • 3IP Torx Plus Destornillador
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • Subensamblaje de batería

  • 10 tornillos 5IP (para batería)

  • 3 tornillos 3IP (para batería)

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento – Eliminación (batería)

Advertencia

Inspección del dispositivo de preinstalación: Recomendamos que, antes de manipular la batería, el operador quite cualquier joyería personal, use guantes y gafas de seguridad, y tenga un cubo de arena preparado en caso de cualquier evento de batería.

Advertencia

En caso de evento de batería, sumerja todo el dispositivo en la arena. No intentes recoger el dispositivo. Para obtener más información, consulte Seguridad de la batería.

  1. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga el flujo de trabajo de reparación (configuración) de la batería de preinstalación.

  2. Siga "Procedimiento – Eliminación (SSD)"

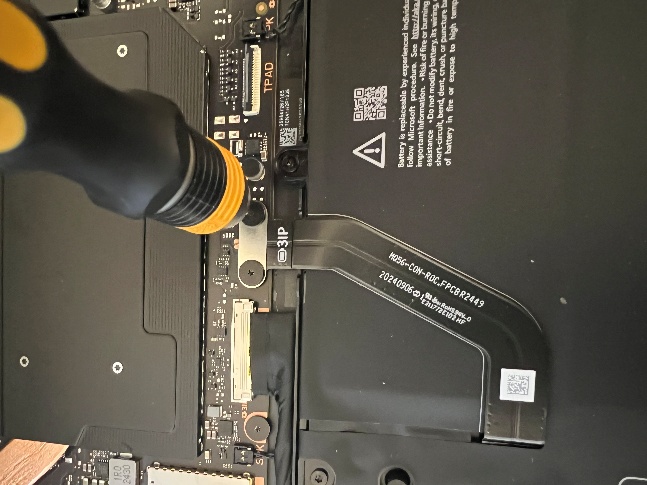

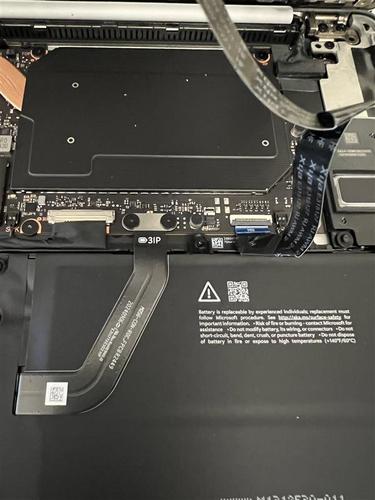

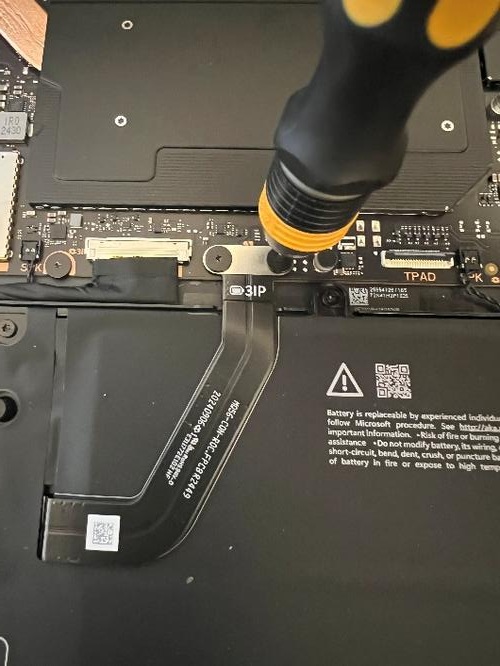

  3. Utilice un destornillador Torx Plus de 3IP para quitar los dos tornillos que mantienen el conector de la batería. Tenga cuidado, ya que está cerca de la batería.

    Un primer plano de un dispositivo.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

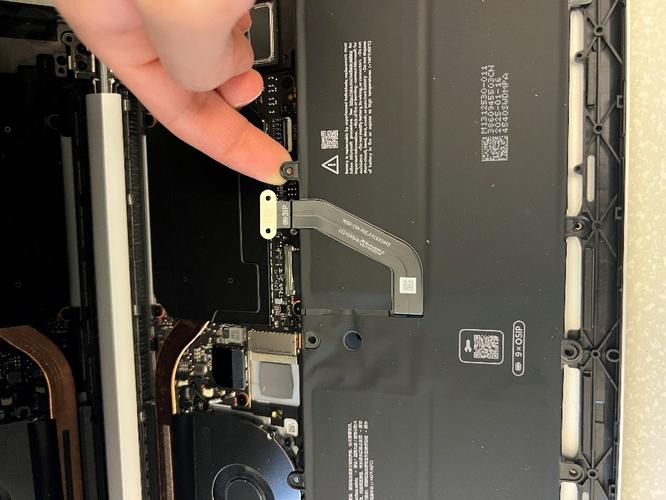

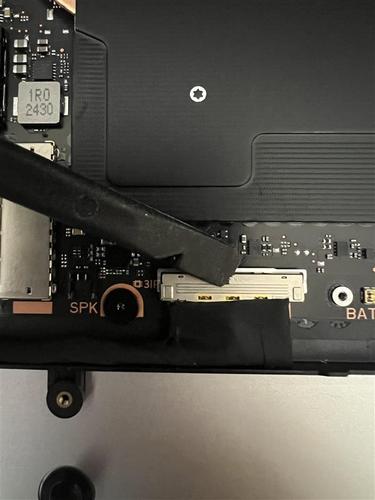

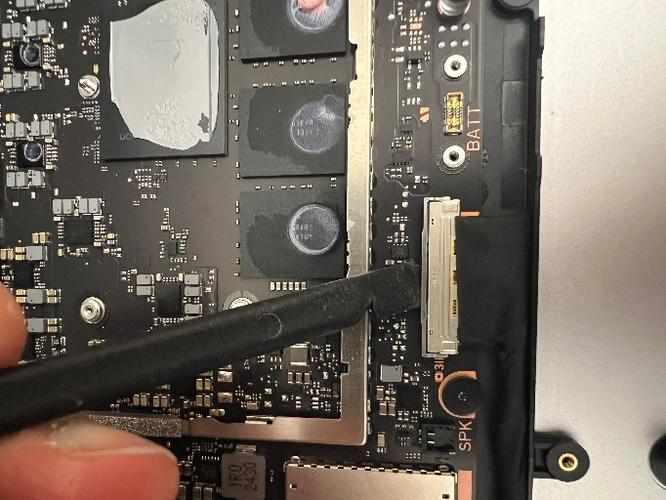

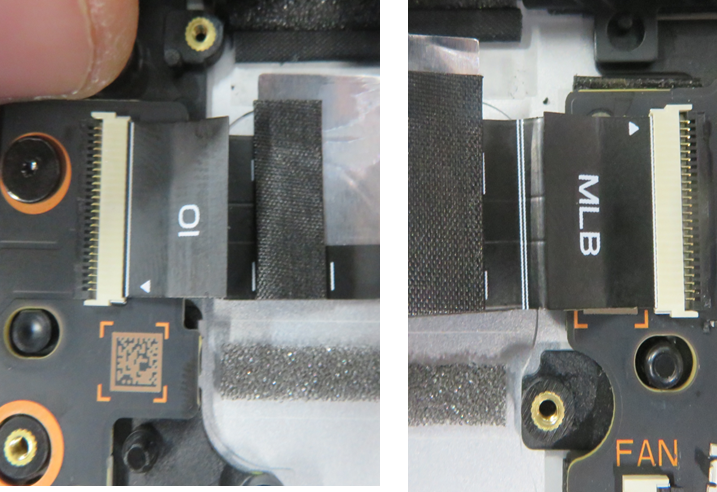

  4. Con un prybar seguro de ESD de plástico, desconecte suavemente el conector de la batería del PCBA.

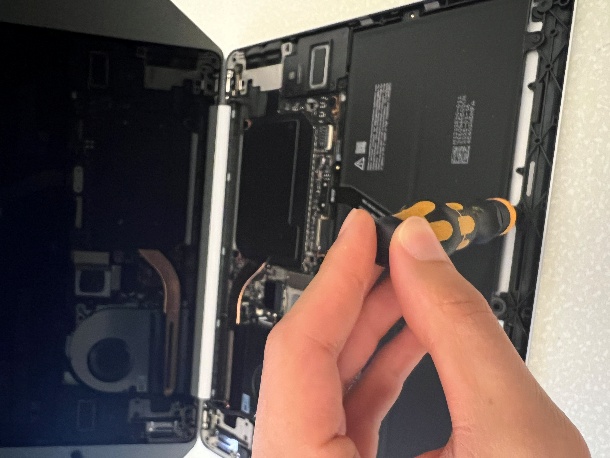

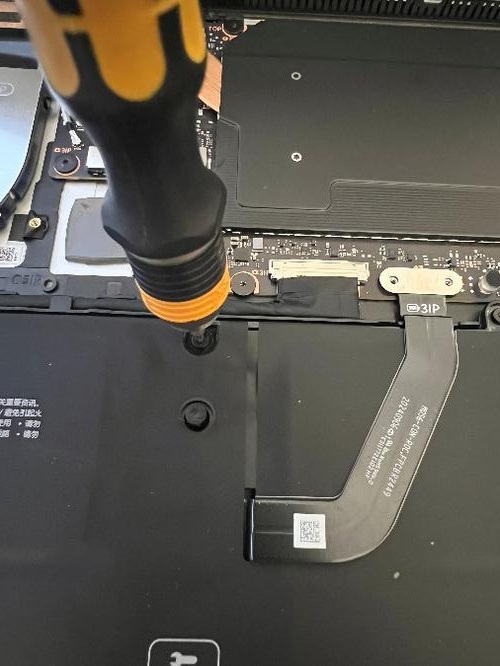

  5. Con un destornillador Torx Plus de 5IP, retire los nueve tornillos alrededor del perímetro de la batería. Tenga cuidado, ya que está cerca de la batería.

    Una mano que sostiene un destornillador.

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  6. Para evitar que el dispositivo pueda volcarse, inclina la cubierta de la pantalla para que esté menos de 75 grados abierto.

  7. Con las manos tocando solo el marco de la batería y no la propia celda, levante suave y cuidadosamente el marco de la batería lejos del cubo D.

    Una mano que sostiene un dispositivo.

    Advertencia

    Solo maneje la batería por el marco de plástico. Doblar, torcer o afectar a la batería puede dañar la batería, dañar el dispositivo o provocar lesiones personales graves o daños a la propiedad. Use siempre dos manos al manipular la batería.

    Importante

    Coloque la batería en un lugar donde no pueda ponerse en contacto accidentalmente ni dañarse. Al reemplazar la batería, deseche la batería antigua de acuerdo con las leyes locales.

Procedimiento : instalación (batería)

  1. Inspección del dispositivo de preinstalación: asegúrese de que todos los tornillos estén contabilizados y no haya tornillos flotantes cerca del cubo D donde se instalará la batería. Inspeccione también el cubo D en busca de artículos sueltos en busca de desechos extraños que puedan estar presentes.

    Advertencia

    Compruebe el estado de la batería. Los dispositivos que presentan problemas de batería como se describe en el proceso de inspección de la batería requieren reemplazo.

  2. Use suavemente ambas manos para recoger la batería solo por las pestañas de elevación izquierda y derecha.

    Un dispositivo electrónico negro en una caja rosa.

    Advertencia

    Solo maneje la nueva batería con las pestañas de plástico que vienen conectadas a la nueva batería. Doblar, torcer o afectar a la batería puede dañar la batería, dañar el dispositivo o provocar lesiones personales graves o daños a la propiedad. Use siempre dos manos al manipular la batería.

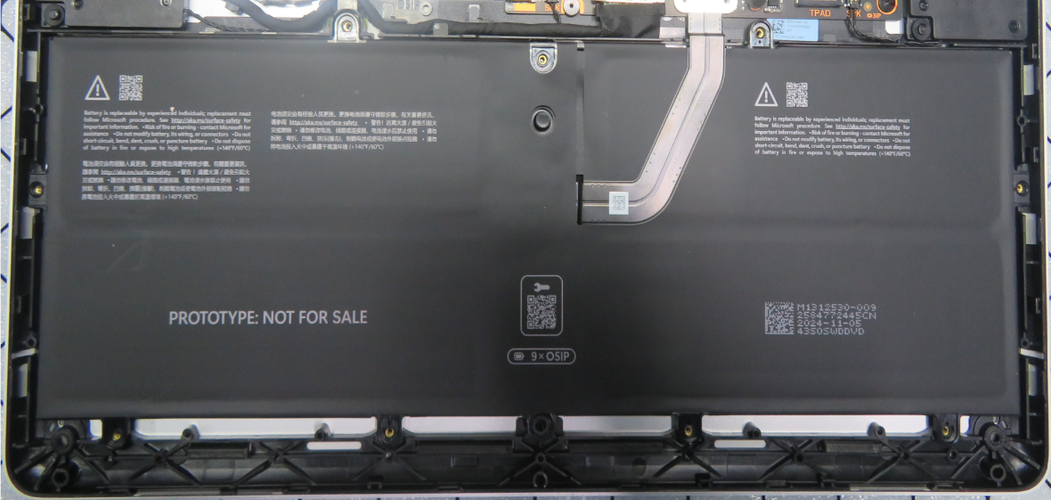

  3. Use suavemente ambas manos para bajar la batería en el cubo D y asegurarse de que el pin de posicionamiento se alinea con el agujero de la batería.

    Objeto rectangular negro con texto blanco.

  4. Utilice un destornillador Torx Plus de 5IP para apretar los nueve tornillos. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos.

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Precaución

    No enrosca los tornillos sobre la batería o el marco de la batería. Si el marco está agrietado, no se debe utilizar la batería.

    Importante

    Compruebe el estado de la batería. Los dispositivos que presentan problemas de batería como se describe en el proceso de inspección de la batería requieren reemplazo. Si la batería se ha caído o si se ha caído algo en la batería en el transcurso de esta reparación, la batería debe reemplazarse.

  5. Utilice un destornillador Torx Plus de 3IP para apretar los dos tornillos. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Un primer plano de un dispositivo.

  6. Siga "Procedimiento: instalación (SSD)"

  7. Siga "Procedimiento : Instalación (cubierta de C)"

  8. Siga "Procedimiento : instalación (pies)"

  9. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga el flujo de trabajo de reparación (validación) de la batería posterior a la instalación.

Reemplazo del altavoz

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • 2 altavoces (derecha e izquierda)

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento : eliminación (altavoz)

  1. Siga "Procedimiento – Eliminación (SSD)"

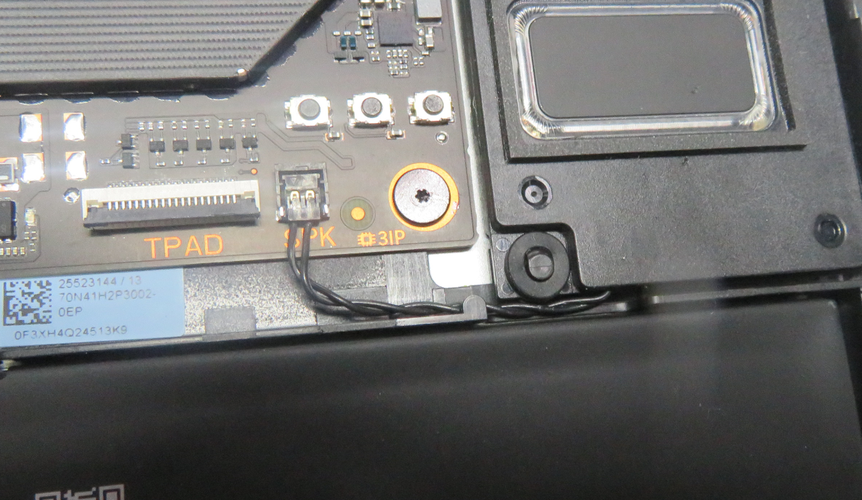

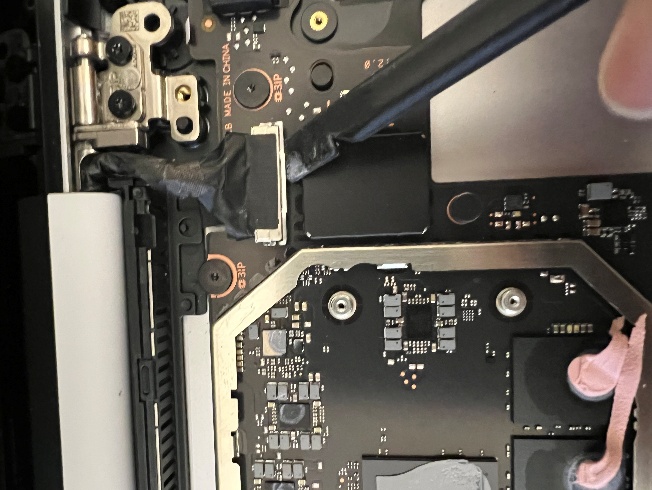

  2. Con los dedos y pinzas ESD de plástico, desconecte suavemente el conector del altavoz derecho del PCBA y quite el altavoz adecuado.

    El interior de un equipo.

  3. Con los dedos y las pinzas ESD de plástico, desconecte suavemente el conector del altavoz izquierdo del PCBA.

    Un primer plano de un equipo.

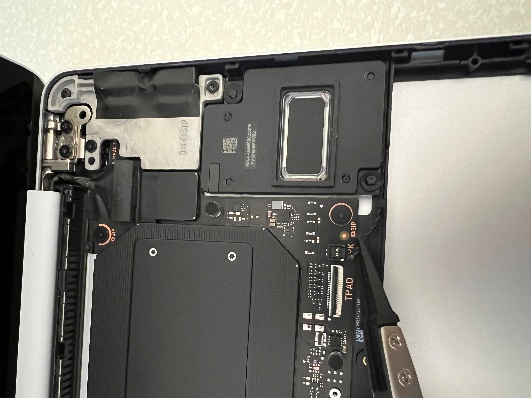

  4. Con los dedos y pinzas ESD de plástico seguras, enrute suavemente el conector del altavoz izquierdo fuera de la ranura del cable y lejos del cable en la parte superior de él para finalmente quitar el altavoz izquierdo.

    Una mano con pinzas a un ordenador.

Procedimiento: instalación (altavoz)

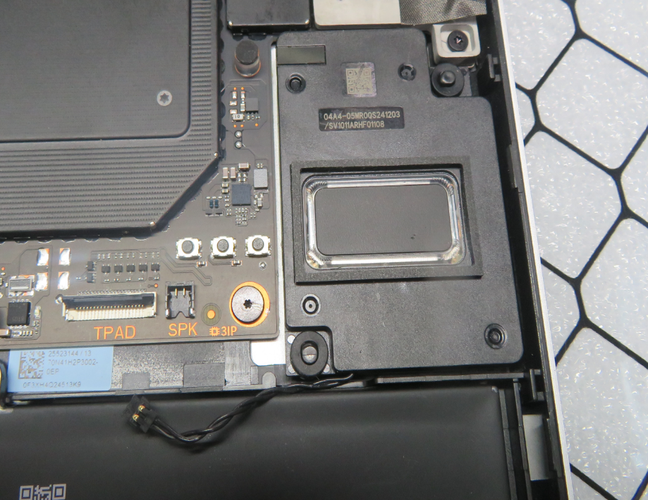

  1. Instale suavemente el altavoz derecho en el cubo D y asegúrese de que los anclajes de posicionamiento estén alineados con los agujeros del altavoz.

    Un primer plano de un equipo.

  2. Enrute suavemente el conector del altavoz derecho a través de la cresta del cubo D hasta el receptáculo de la placa base y use un spudger de plástico para asegurarse de que está completamente sentado.

    Un primer plano de una placa de circuito.

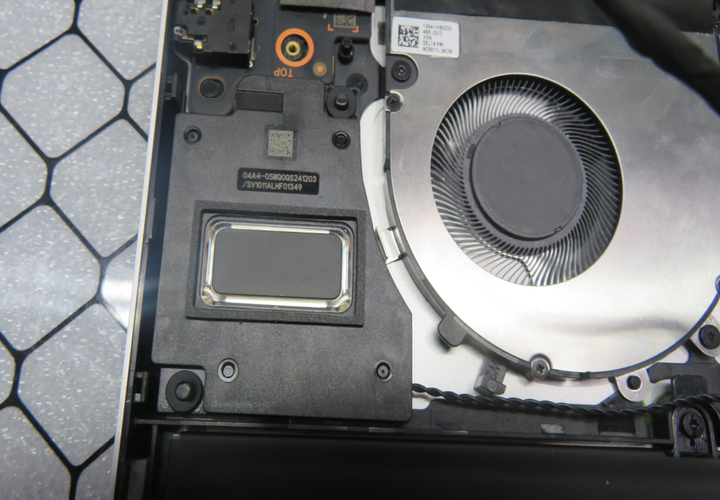

  3. Instale suavemente el altavoz izquierdo en el cubo D y asegúrese de que los anclajes de posicionamiento están alineados con los agujeros del altavoz.

    Un primer plano de un ventilador.

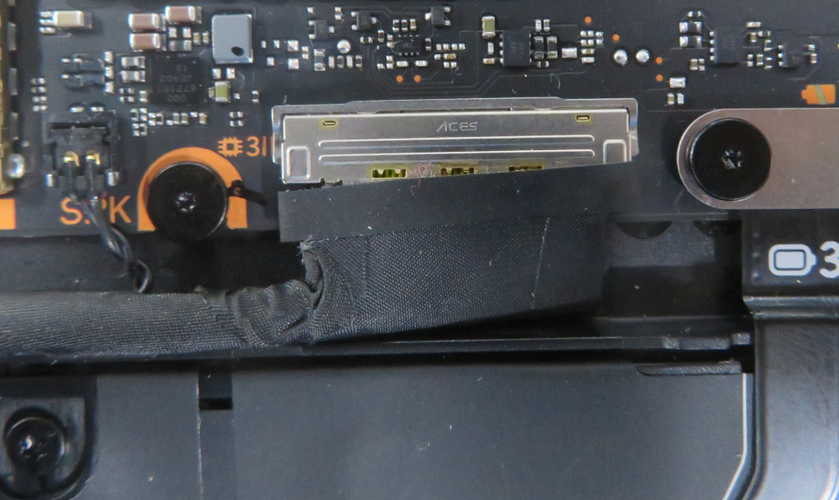

  4. Desenrute suavemente el cable de pantalla izquierdo de las crestas del cubo D y enrute suavemente el conector del altavoz izquierdo a través de las crestas del cubo D hasta el receptáculo de la placa base y use un spudger de plástico para asegurarse de que está completamente sentado.

    Un primer plano de un equipo.

  5. Reenrute suavemente el cable de pantalla izquierdo a través de las crestas del cubo D y asegúrese de que se enrute correctamente, como se muestra en la siguiente imagen.

    Un primer plano de un equipo.

  6. Siga "Procedimiento: instalación (SSD)"

  7. Siga "Procedimiento : Instalación (cubierta de C)"

  8. Siga "Procedimiento : instalación (pies)"

Reemplazo de USB-C

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • 3IP Torx Plus Destornillador
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • Subensamblaje USB-C

  • 2 tornillos 3IP (para placa hija USB-C)

  • 3 tornillos 5IP (para soporte USB-C)

  • 2 tornillos 5IP (para soporte USB-C para bisagra)

  • 1 cinta USB-C

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento : eliminación (USB-C)

  1. Siga "Procedimiento – Eliminación (SSD)"

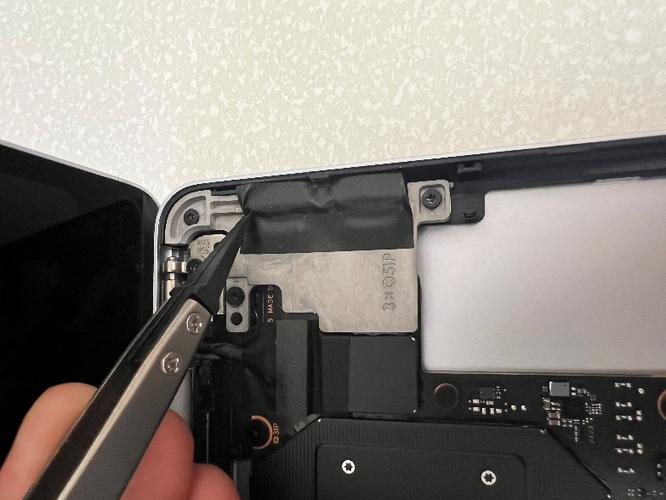

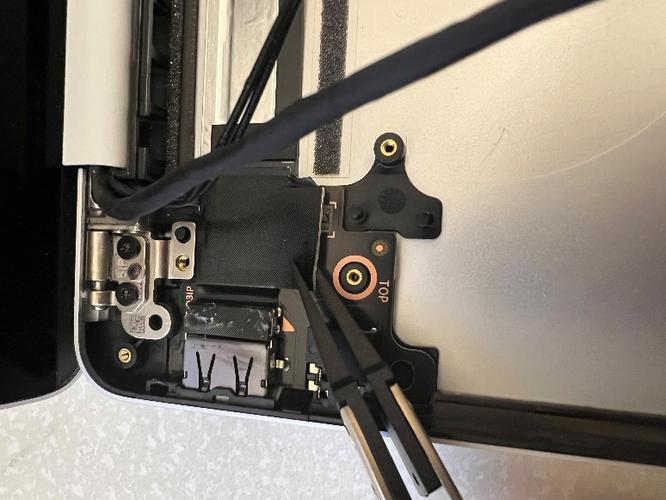

  2. Con pinzas de plástico ESD seguras, retire cuidadosamente la cinta conductora en la parte superior de los conectores USB-C.

    Una mano con pinzas a un celular.

  3. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo que quede en el soporte.

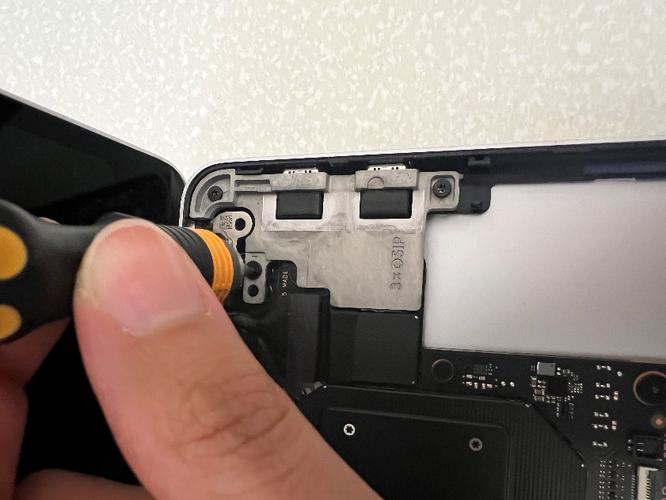

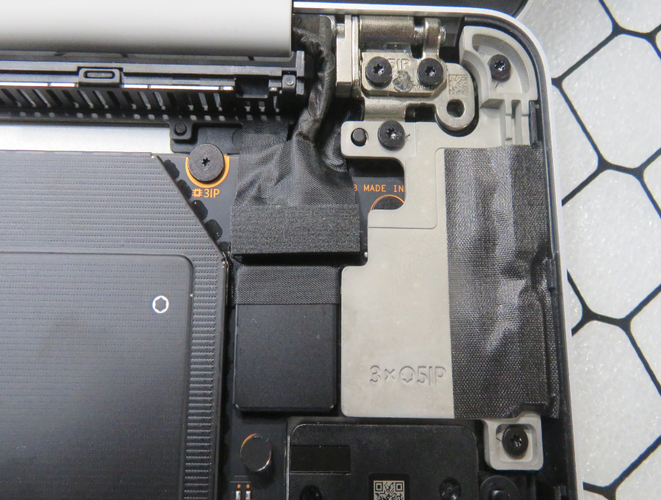

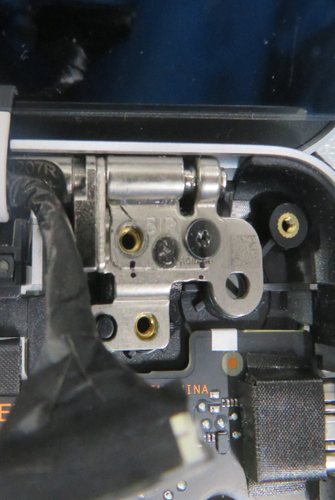

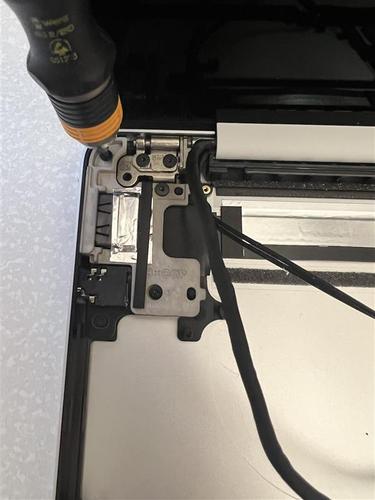

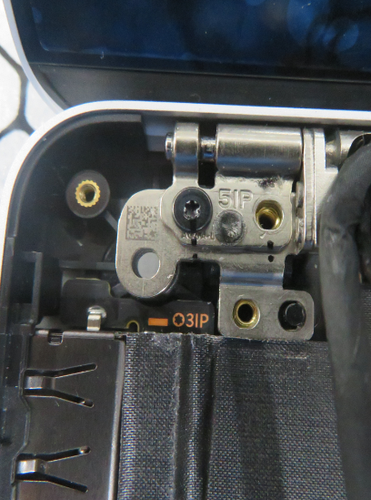

  4. Con un destornillador Torx Plus de 5IP, quite los tres tornillos 5IP que sujetan el soporte USB-C y quite el soporte. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

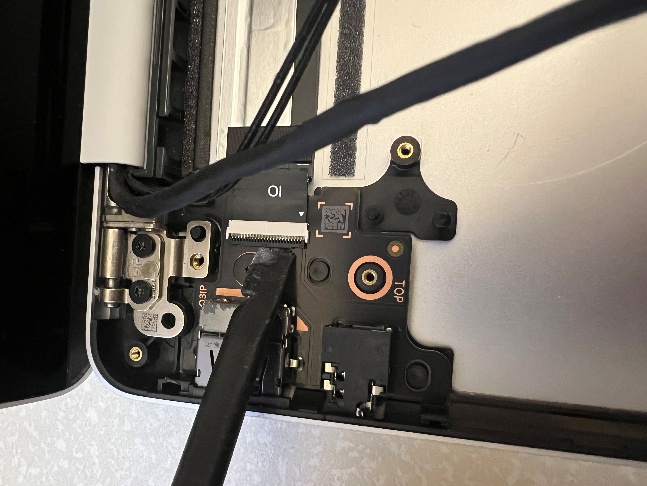

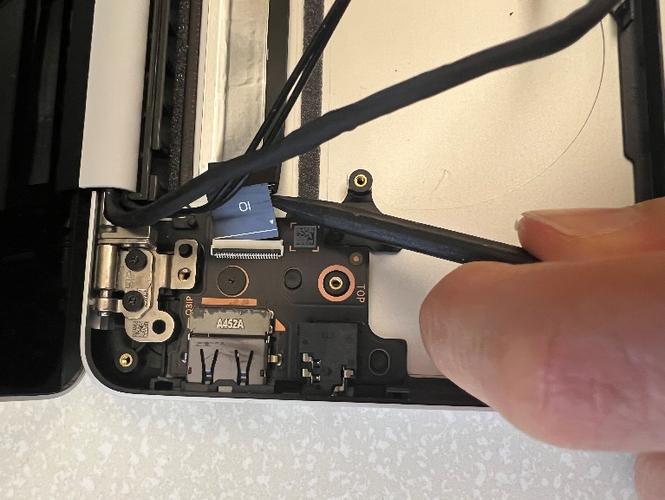

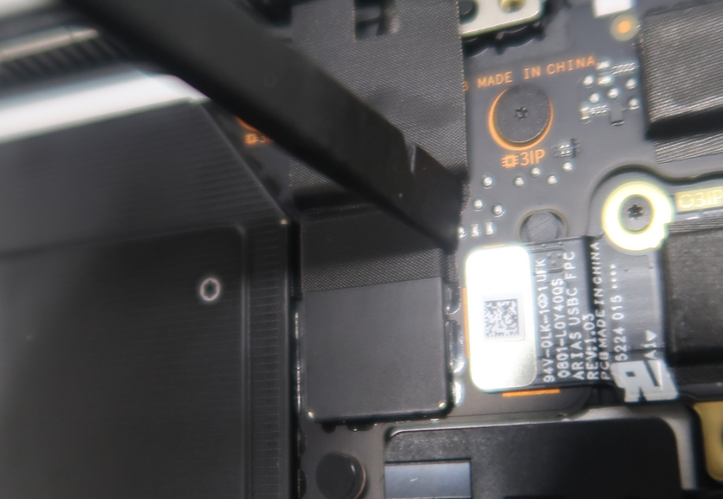

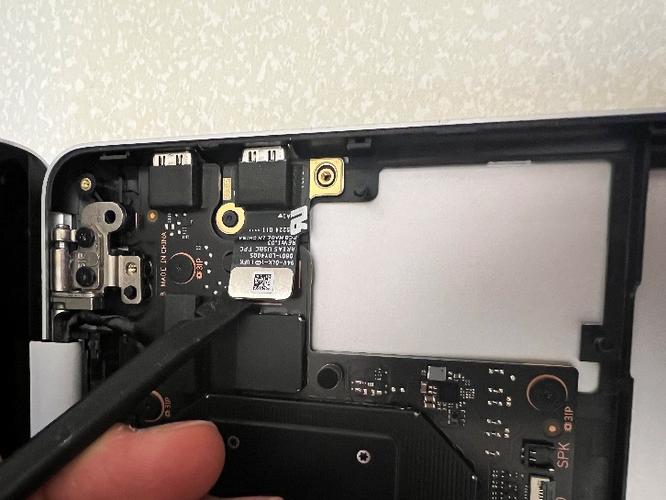

  5. Con un prybar seguro de ESD de plástico, desconecte el FPC USB-C del PCBA.

    Una mano que sostiene un destornillador.

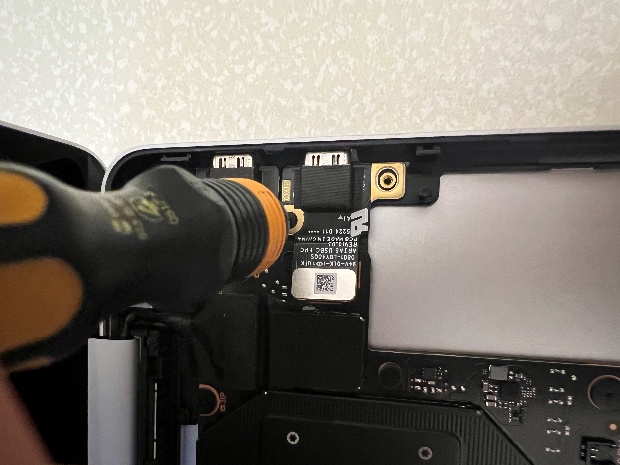

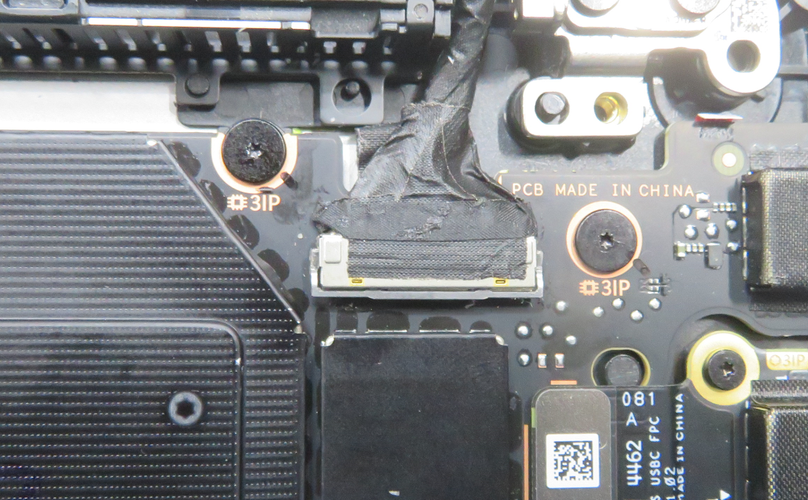

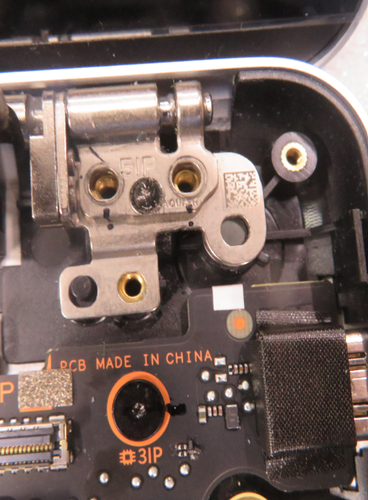

  6. Con un destornillador Torx Plus de 3IP, retire el tornillo 3IP y quite la placa hija USB-C.

    Una mano que mantiene un objeto en un dispositivo.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

Procedimiento: instalación (USB-C)

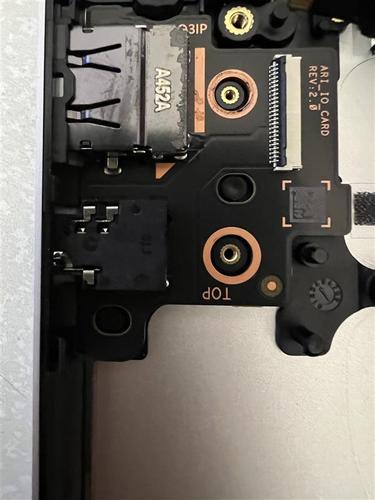

  1. Instale suavemente la placa hija USB-C en el orificio lateral del cubo D y alinee los orificios del tornillo.

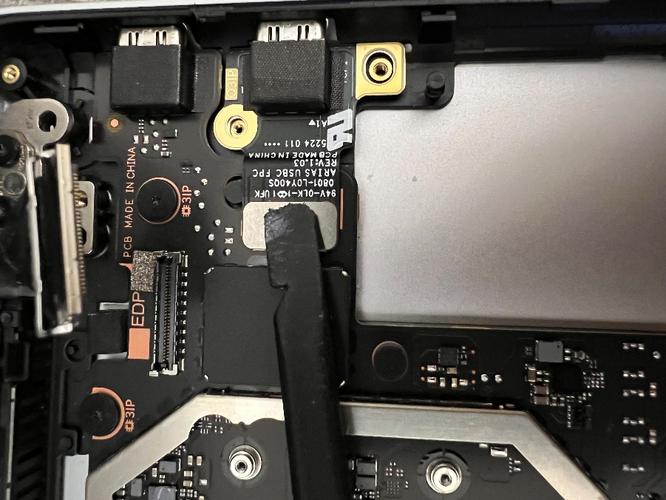

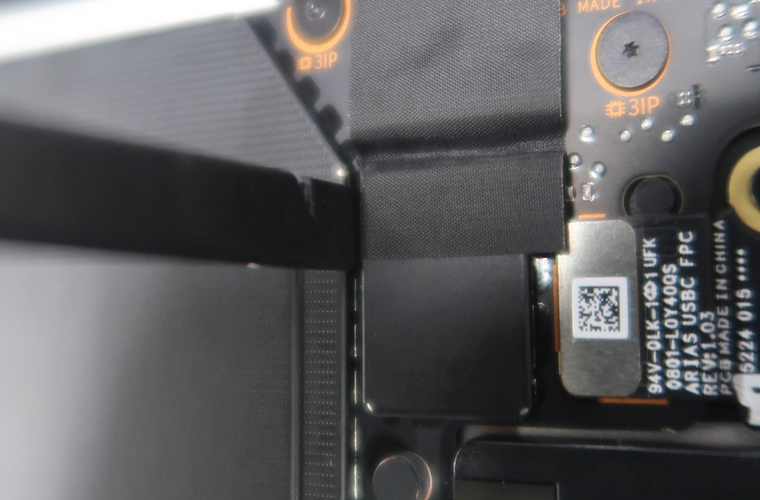

  2. Use un spudger de plástico para conectar el FPC USB-C al conector en el PCBA. Asegúrese de que el FPC es plano y el subensamblaje USB-C no está inclinado hacia arriba.

    Un primer plano de una placa de circuito.

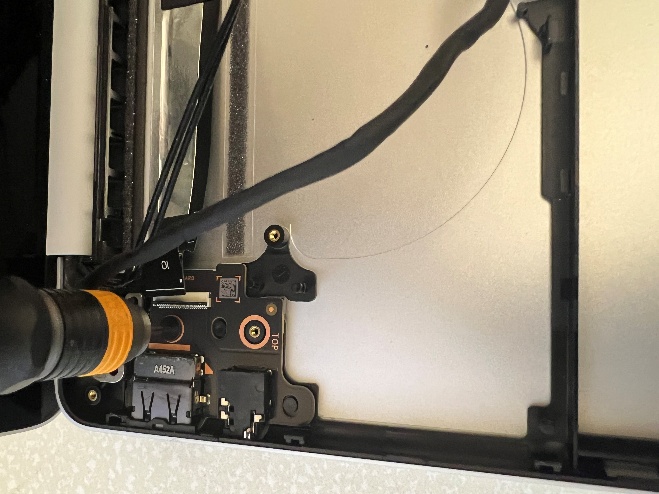

  3. Utilice un destornillador Torx Plus de 3IP para apretar el tornillo único. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que mantiene un objeto en un dispositivo.

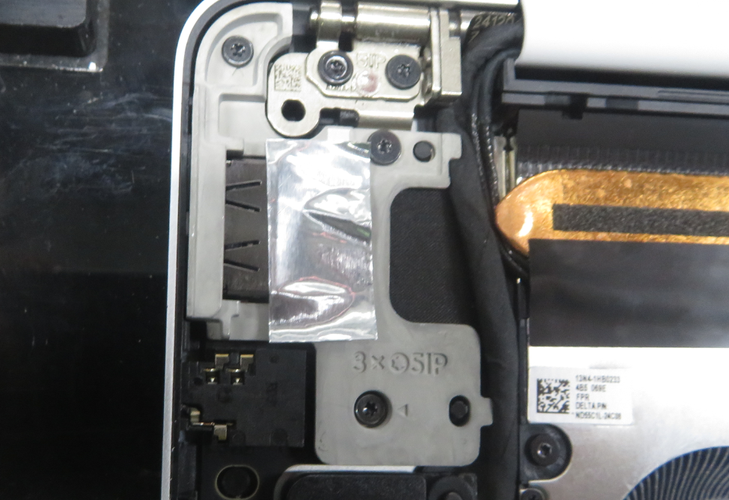

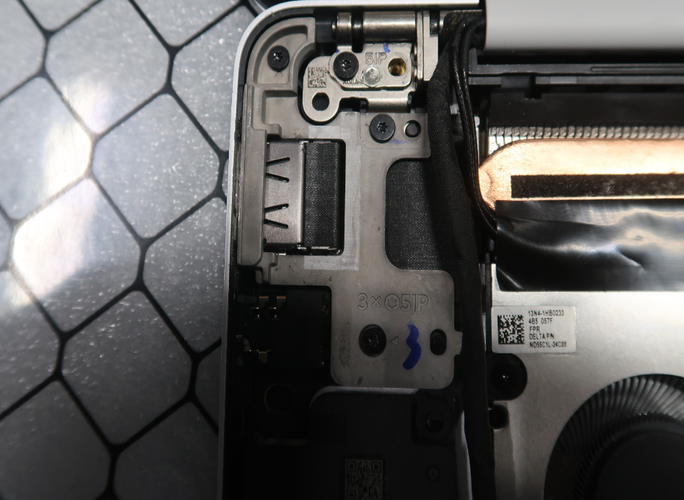

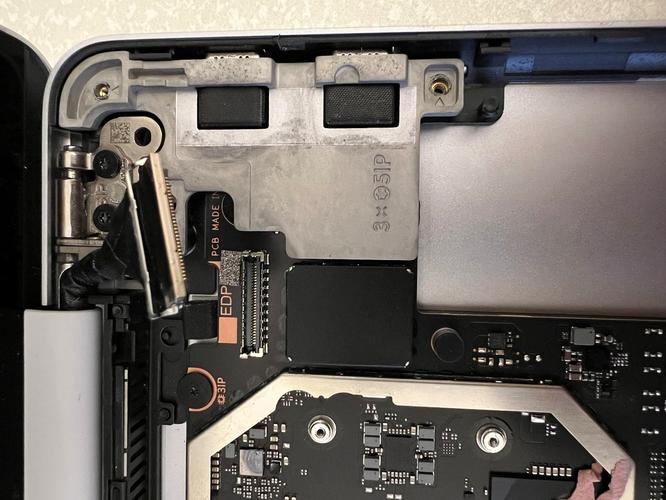

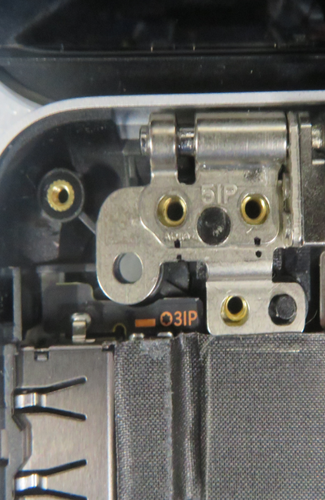

  4. Monte el soporte USB-C reutilizable y asegúrese de que los agujeros del soporte estén alineados con los orificios de tornillo de la bisagra y del cubo D. Asegúrese de enrutar los cables.

    Un primer plano de un equipo.

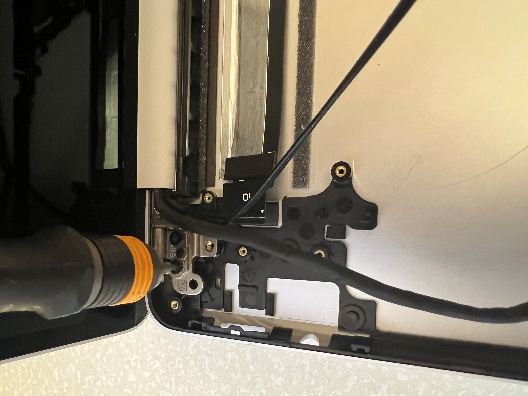

  5. Utilice un destornillador Torx Plus de 5IP para apretar los tres tornillos. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

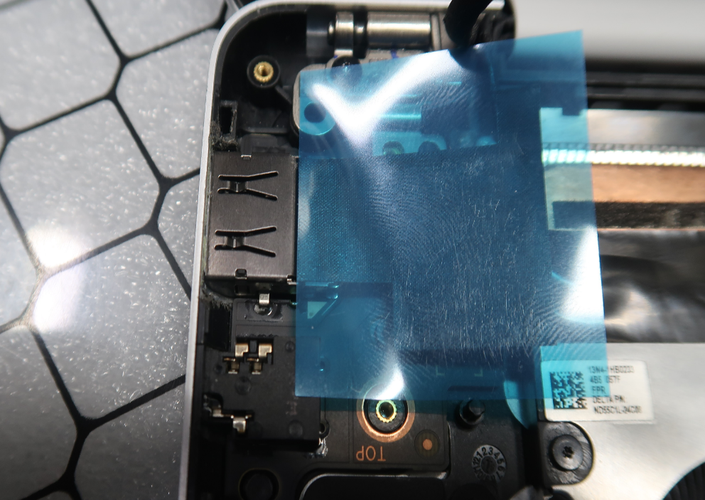

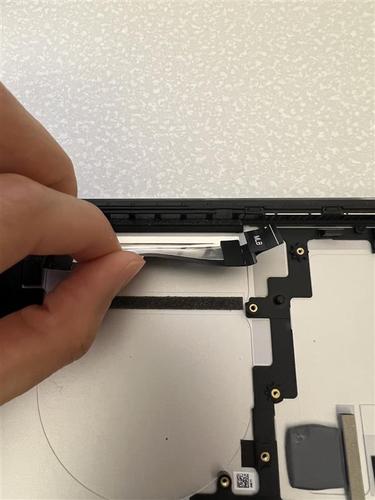

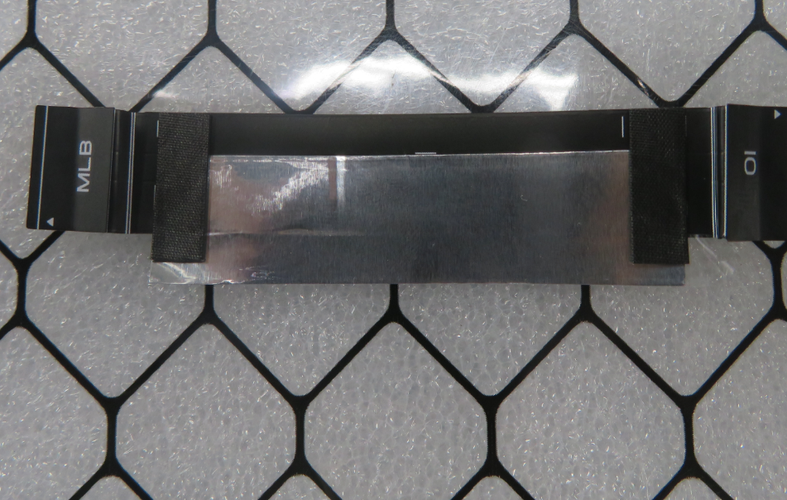

  6. Use pinzas de plástico para alinear e instalar la cinta USB-C en el borde del cubo D. Asegúrese de no cubrir los tornillos.

    Instalación de cinta USB-C en el borde del cubo D.

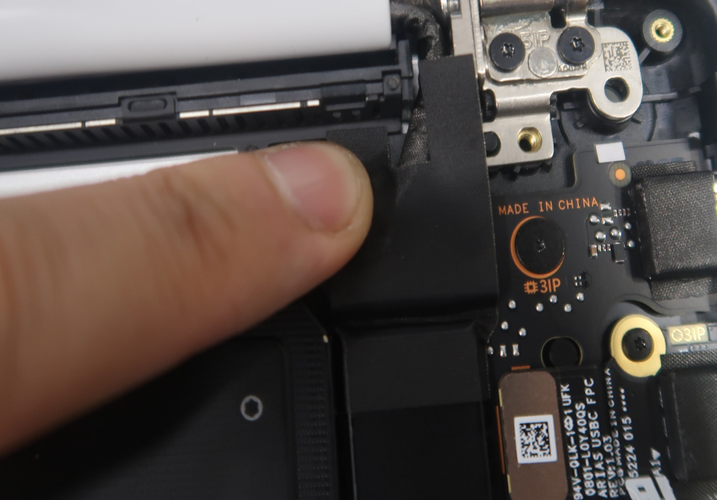

  7. Presione firmemente la cinta hacia abajo durante 30 segundos.

    Una mano que sostiene un dispositivo.

  8. Siga "Procedimiento: instalación (SSD)"

  9. Siga "Procedimiento : Instalación (cubierta de C)"

  10. Siga "Procedimiento : instalación (pies)"

Reemplazo de ventilador

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • 3IP Torx Plus Destornillador
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • Subensamblaje de ventilador

  • Cinta de módulo térmico/ventilador

  • 4 tornillos 3IP (para ventilador)

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento – Eliminación (Ventilador)

  1. Siga "Procedimiento – Eliminación (SSD)"

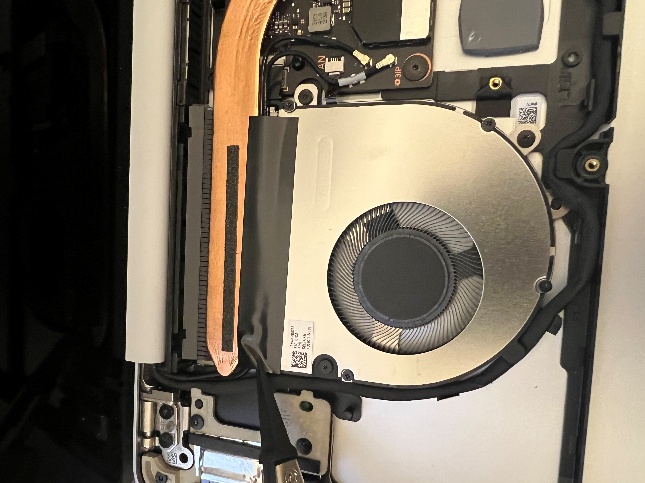

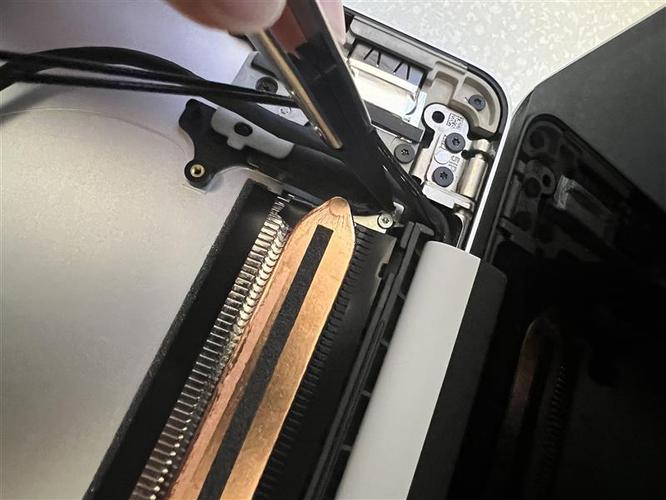

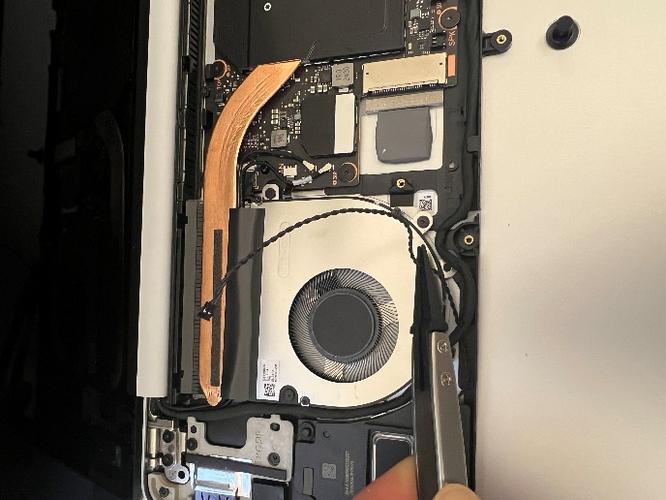

  2. Usando pinzas de plástico ESD seguras y los dedos, retire la cinta encima del ventilador.

    Un ventilador de ordenador con un ventilador.

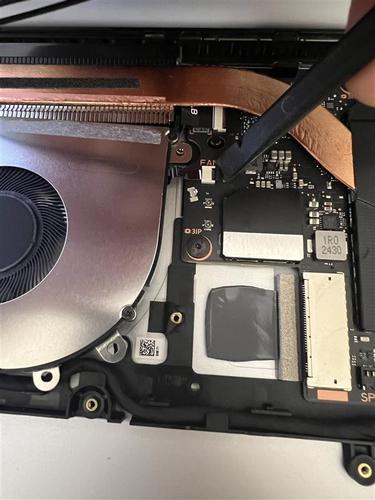

  3. Con un prybar seguro ESD de plástico, desconecte los dos cables de antena del PCBA.

    Un primer plano de un equipo.

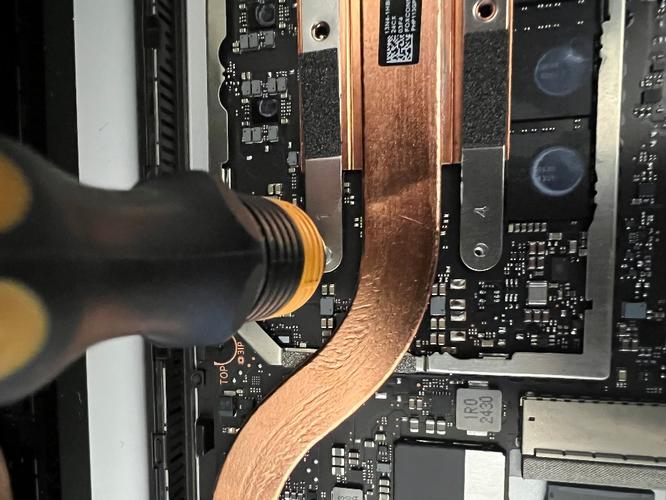

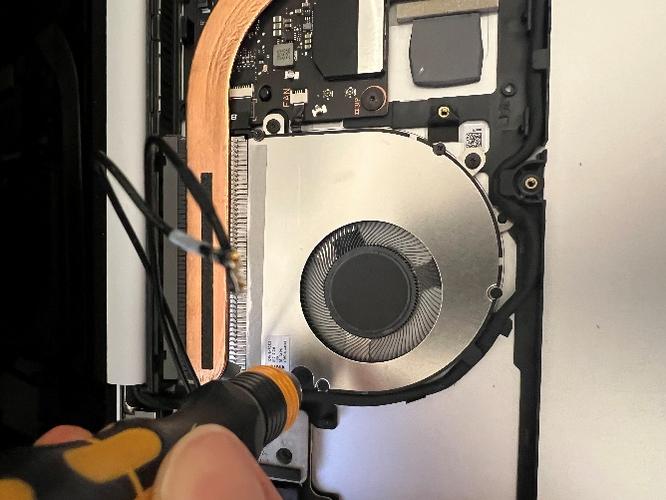

  4. Con un destornillador Torx Plus de 3IP, retire los tres tornillos 3IP que sujetan el ventilador hasta el cubo D.

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  5. Usando un prybar seguro ESD de plástico, desenchufe la hebilla que sujeta el ventilador FPC al PCBA y desconecte el FPC.

    Un primer plano de un equipo.

  6. Con las manos, quite el ventilador y tenga en cuenta el cable enrutado.

  7. Use alcohol isopropílico (70% IPA) y swabs de limpieza para limpiar cualquier adhesivo restante de la cinta en el módulo térmico.

Procedimiento: instalación (ventilador)

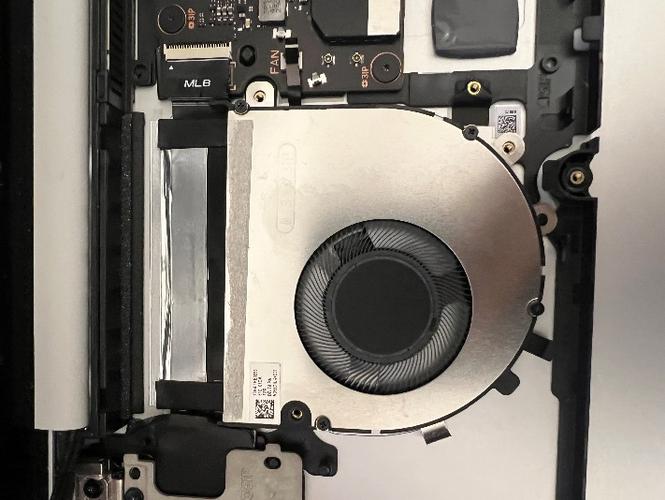

  1. Instale suavemente el ventilador en el cubo D y asegúrese de que las patillas del cubo D se alineen con los agujeros del ventilador. Asegúrese de enrutar los cables.

    Un primer plano de una parte del equipo.

  2. Use un destornillador Torx Plus de 3IP para apretar los tres tornillos. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

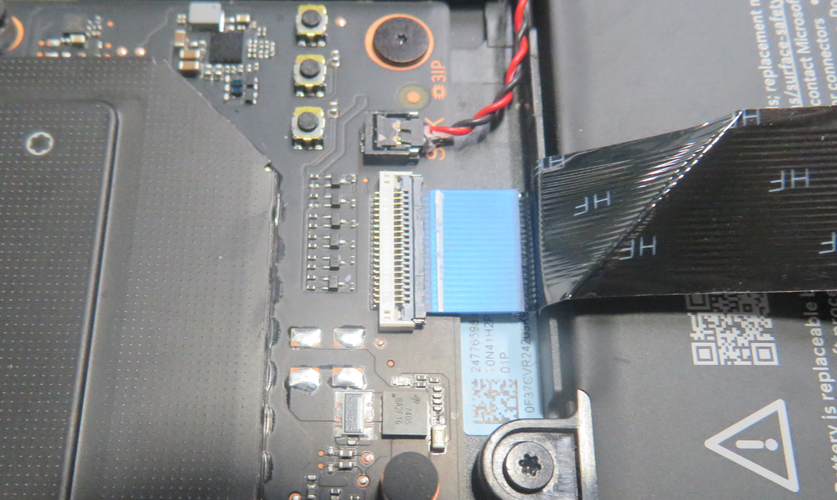

  3. Use pinzas de plástico para conectar el FPC del ventilador al conector PCBA.

    Un primer plano de un equipo.

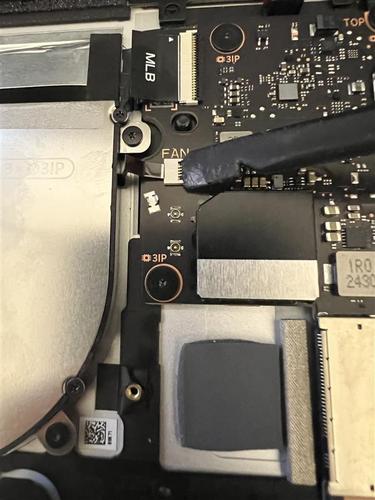

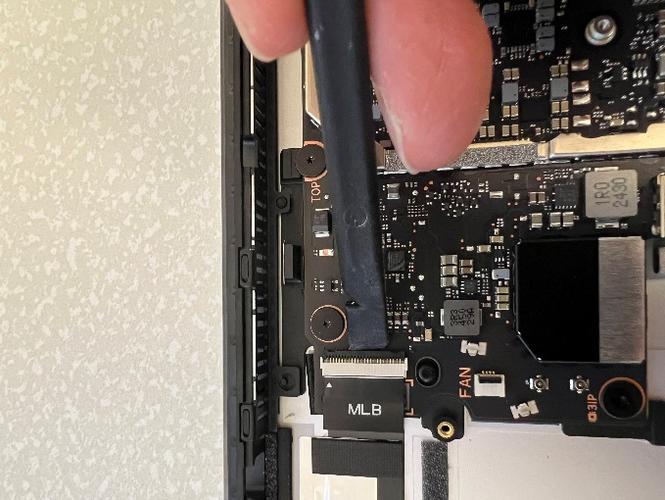

  4. Use un spudger de plástico para cerrar la hebilla FPC del ventilador en el conector PCBA.

    Un primer plano de un equipo.

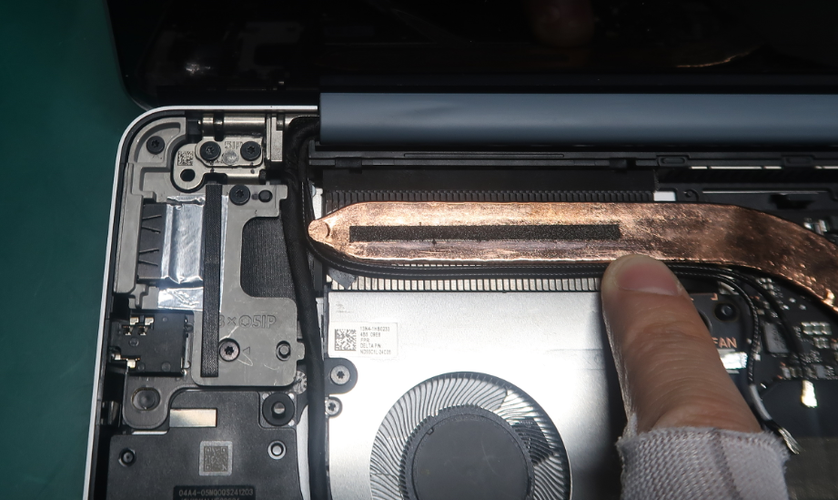

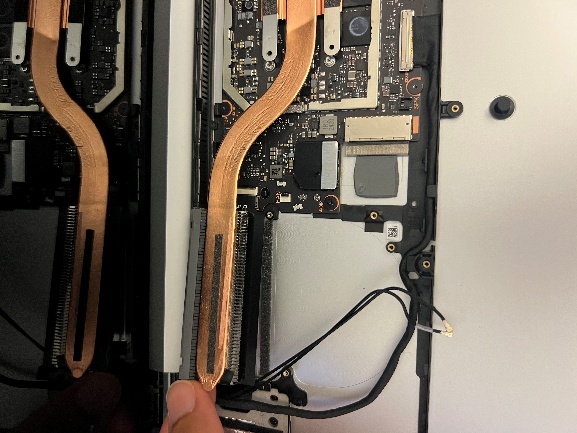

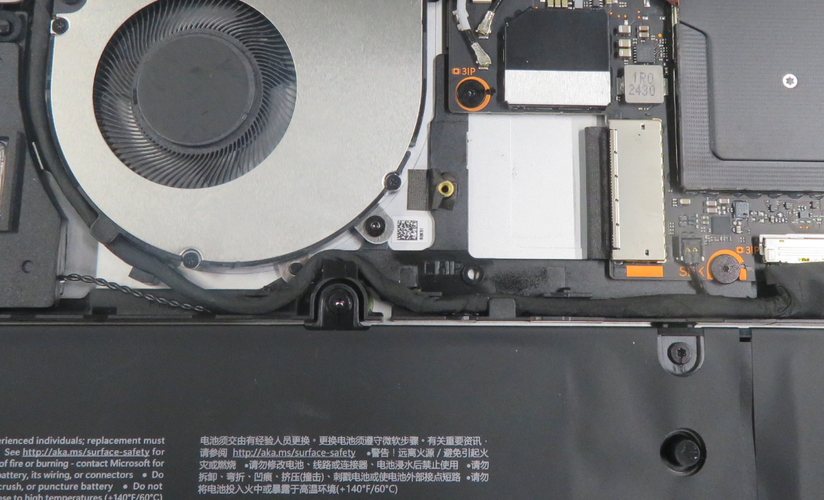

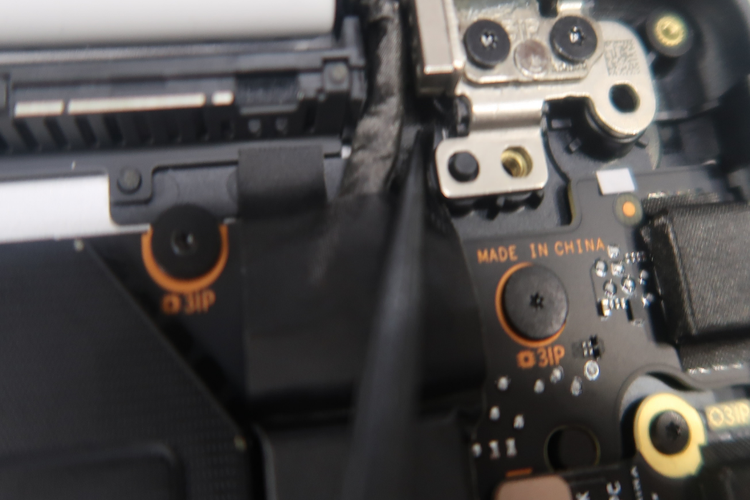

  5. Enrute los dos cables de antena, pero asegúrese de que el cable ab cover display está a la izquierda de los dos cables de antena y no en la parte superior de ellos.

    Un dedo tocando un objeto metálico.

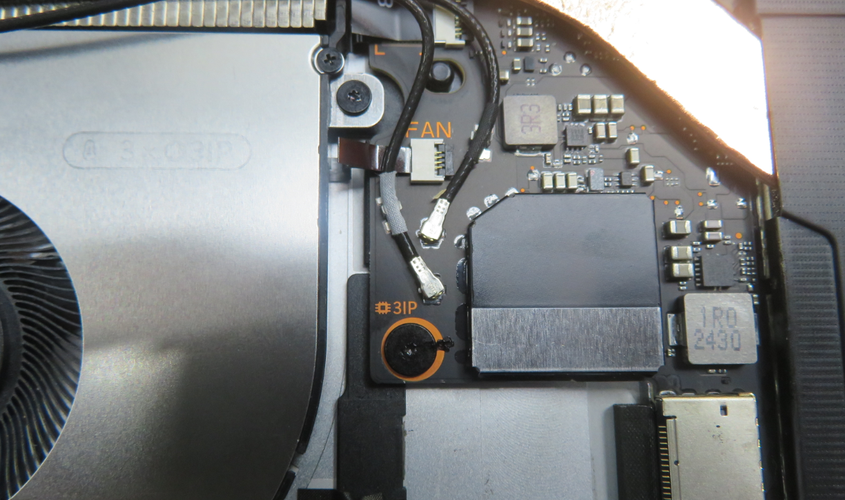

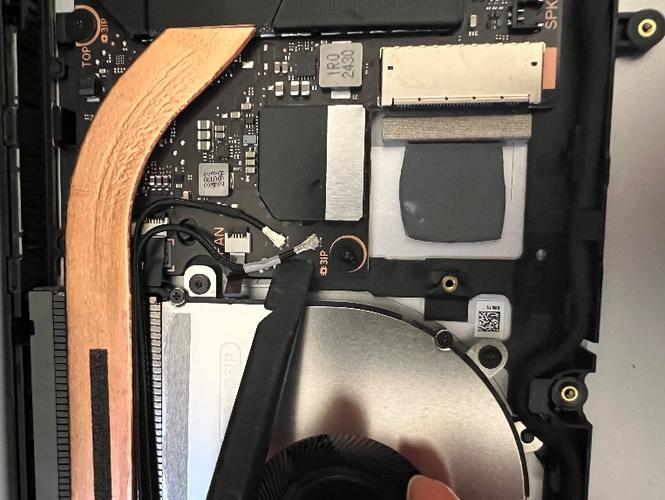

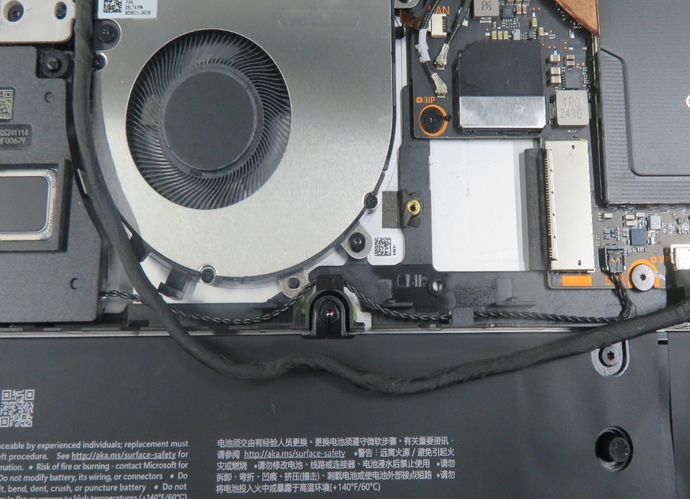

  6. Vuelva a conectar los dos cables de antena desde la pantalla de la cubierta ab a los conectores del PCBA. Asegúrese de usar un spudger de plástico y pinzas de plástico para asegurarse de que están completamente sentados en las crestas en el PCBA y conectados a los receptáculos en el PCBA.

    Un primer plano de una placa de circuito.

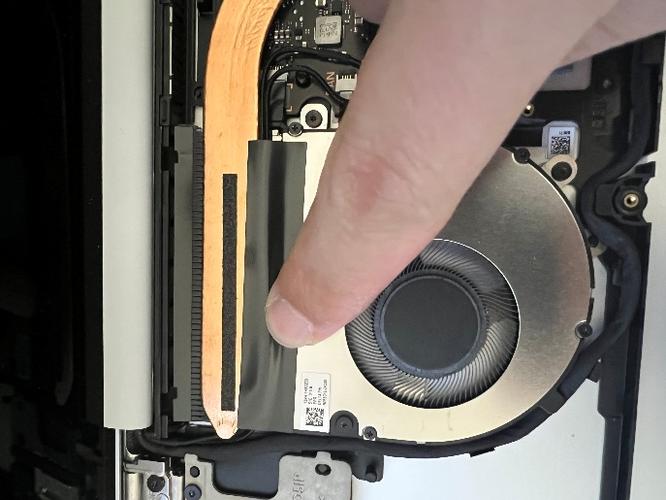

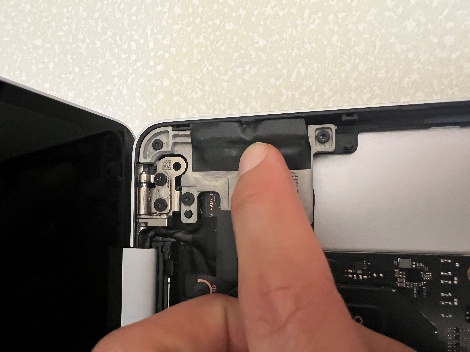

  7. Instale la cinta para asegurar el enrutamiento del cable de antena y asegúrese de presionarla firmemente durante 30 segundos.

    Un dedo en un dispositivo.

  8. Siga "Procedimiento: instalación (SSD)"

  9. Siga "Procedimiento : Instalación (cubierta de C)"

  10. Siga "Procedimiento : instalación (pies)"

Reemplazo de módulo térmico

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • 3IP Torx Plus Destornillador
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • Subensamblaje del módulo térmico

  • Escudo térmico del módulo

  • 6 tornillos 3IP (para módulo térmico)

  • Cinta de módulo térmico/ventilador

  • 4 tornillos 3IP (para ventilador)

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento : eliminación (módulo térmico)

  1. Siga "Procedimiento – Eliminación (Ventilador)"

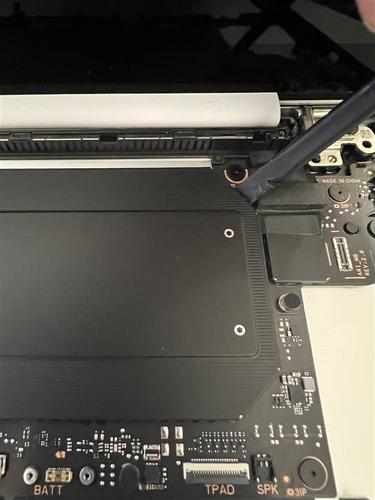

  2. Con un prybar seguro de ESD de plástico, insólito en la tapa del escudo de la esquina y alrededor de todo el perímetro para quitarlo.

    Un primer plano de un equipo.

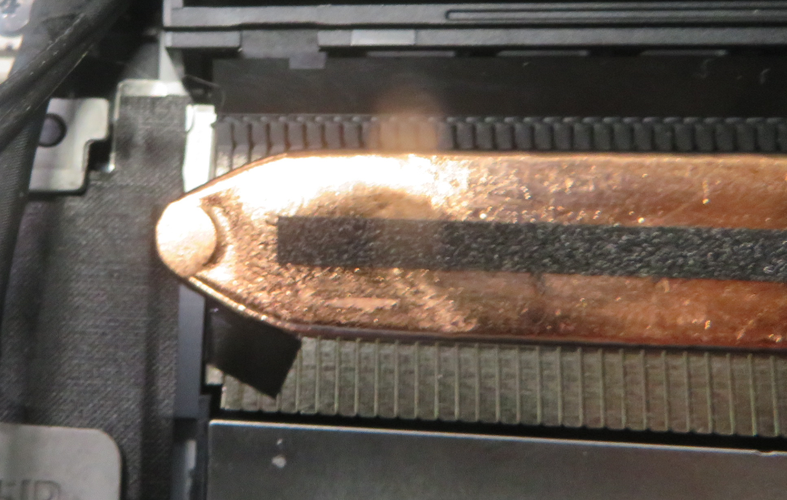

  3. Con pinzas seguras ESD de plástico, pela ligeramente la cinta que cubre uno de los tornillos del módulo térmico.

    Una persona que corrige un dispositivo.

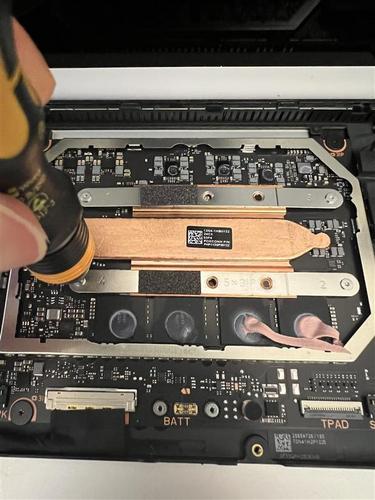

  4. Utilice un destornillador Torx Plus de 3IP para quitar los cinco tornillos en el orden inverso etiquetado (4, 3, 2, 1).

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

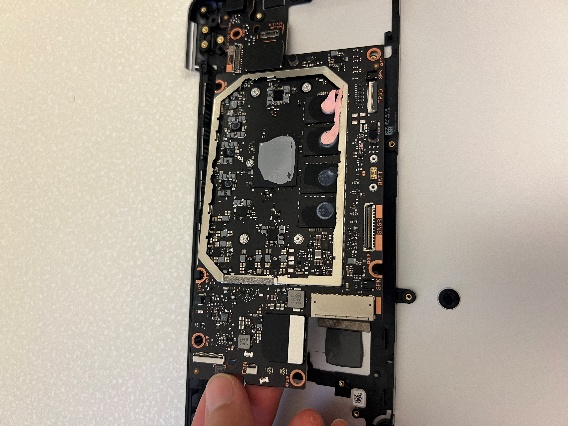

  5. Con los dedos, suave y lentamente mueve el lado izquierdo del módulo térmico lejos del PCBA para quitarlo.

    Un primer plano de una placa base de ordenador.

  6. Para limpiar cualquier adhesivo que quede en el PCBA, use un hisopo de algodón con alcohol isopropílico (70% IPA).

    Un primer plano de una placa de circuito.

Procedimiento: instalación (módulo térmico)

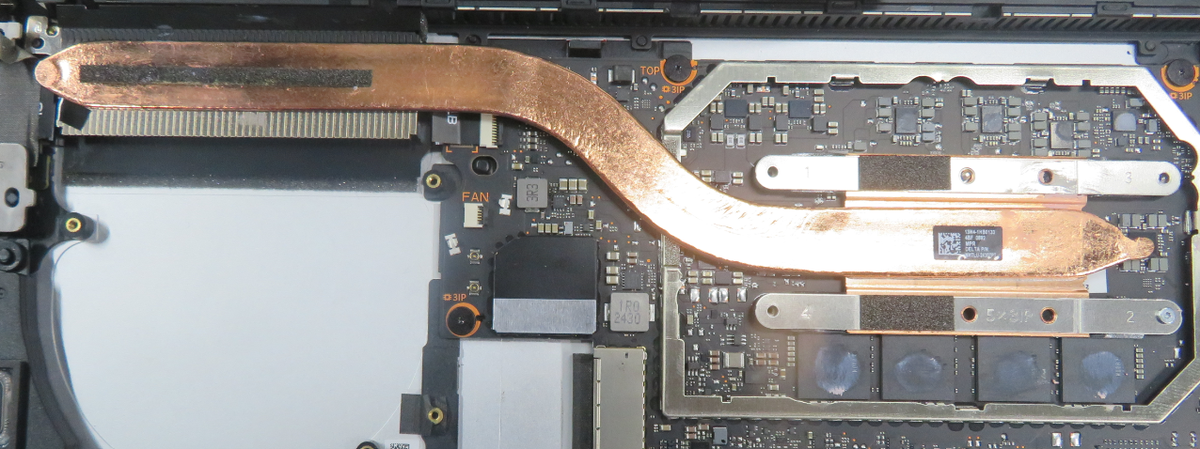

  1. Instale suavemente el módulo térmico en el PCBA y asegúrese de que los agujeros en el módulo térmico se alineen con las patillas en el cubo D y PCBA. Asegúrese de enrutar los cables, conectores y cintas.

    Un primer plano de una placa de circuito.

  2. Utilice un destornillador 3IP Torx Plus para instalar y apretar ligeramente los cinco tornillos nuevos en el orden correcto etiquetado (1, 2, 3, 4). Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Un primer plano de un dispositivo.

  3. Una vez que los cinco tornillos estén ajustados y sentados, apriételos un giro adicional de ~1/8 (~45 grados) para evitar el desbroce de los hilos.

  4. Utilice un spudger de plástico para asegurarse de que la cinta en el subensamblaje USB-A y conector de audio cubre el tornillo superior izquierdo del módulo térmico.

    Un primer plano de un objeto metálico.

  5. Instale suavemente el escudo en la parte superior del módulo térmico y use un spudger de plástico para asegurarse de que el marco exterior se ensambla correctamente en el PCBA.

    Un primer plano de una placa de circuito.

  6. Siga "Procedimiento : instalación (ventilador)"

  7. Siga "Procedimiento: instalación (SSD)"

  8. Siga "Procedimiento : Instalación (cubierta de C)"

  9. Siga "Procedimiento : instalación (pies)"

Reemplazo de usb-a y conector de audio

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • 3IP Torx Plus Destornillador
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • Subassembly usb-a y conector de audio

  • 2 tornillos 3IP (para usb-a y conector de audio)

  • 3 tornillos 5IP (para USB-A y soporte de conector de audio)

  • 2 tornillos 5IP (para USB-A y soporte de conector de audio a bisagra)

  • 1 USB-A y cinta de conector de audio

  • 1 USB-A y papel de jack de audio

  • 1 conector USB-A y conector de audio

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento : eliminación (USB-A y conector de audio)

  1. Siga "Procedimiento – Eliminación (SSD)"

  2. Con un destornillador Torx Plus de 5IP, retire los tres tornillos que sujetan el soporte USB-A y el conector de audio y quítelo con los dedos. Debe utilizar la fuerza suficiente para superar el adhesivo que lo mantiene presionado.

    Una máquina con un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

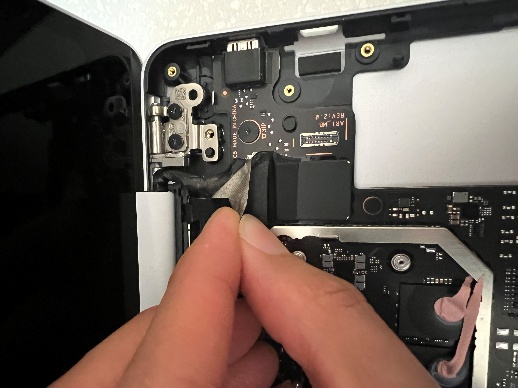

  3. Con pinzas de plástico ESD seguras, retire la cinta en la parte superior del conector. Si la pantalla ab cover y el módulo térmico siguen conectados, tenga cuidado de no pellizcar ninguno de los cables.

    Un primer plano de un dispositivo.

  4. Con un prybar seguro ESD de plástico, desenlazque la hebilla que sujeta el USB-A y el conector de audio FPC.

    Un primer plano de un dispositivo.

  5. Con una palanca segura esd de plástico y pinzas de plástico seguras para ESD, desconecte el USB-A y el conector de audio FPC.

    Una persona que sostiene una herramienta negra.

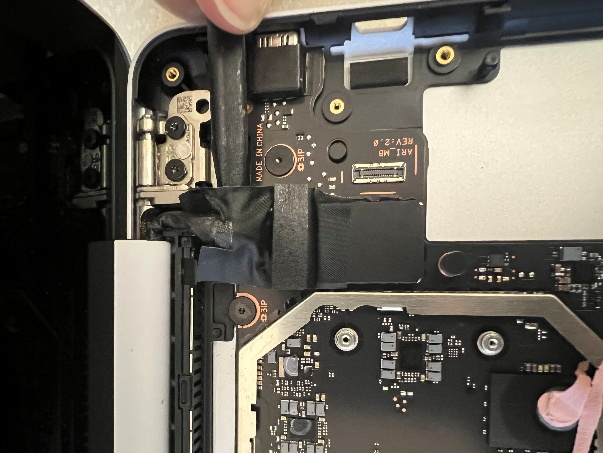

  6. Con un destornillador Torx Plus de 3IP, quite el tornillo 3IP que sujeta la placa USB-A y el conector de audio.

    Un primer plano de un dispositivo.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  7. Con los dedos y un prybar seguro de ESD de plástico, mueva y levante en la placa USB-A y el conector de audio para quitarlo.

    Un primer plano de un dispositivo.

  8. Con un prybar seguro ESD de plástico, retire la lámina y la junta en el soporte USB-A y conector de audio.

  9. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo que quede en el soporte.

Procedimiento : instalación (USB-A y conector de audio)

  1. Coloque suavemente la placa hija USB-A y Audio Jack en el cubo D y asegúrese de que la placa esté plana y que los agujeros estén totalmente alineados con el pin de posicionamiento.

    Un primer plano de un dispositivo.

  2. Utilice un destornillador Torx Plus de 3IP para apretar el tornillo único. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  3. Use pinzas de plástico para alinear e instalar el absorbedor USB-A y el conector de audio en el borde del conector USB.

    Un primer plano de un dispositivo.

  4. Utilice un spudger de plástico para presionar firmemente el absorbente durante 30 segundos.

  5. Montar el soporte reutilizable USB-A y conector de audio y asegurarse de que los agujeros en el soporte están alineados con los agujeros de tornillo en la placa hija. Asegúrese de enrutar los cables.

    El interior de un dispositivo.

  6. Utilice un destornillador Torx Plus de 5IP para apretar los tres tornillos. Después de que el tornillo está ajustado y sentado, sólo apriete los tornillos un giro adicional ~1/8 (~45 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  7. Use pinzas de plástico para alinear e instalar la lámina USB-A y audio jack en el borde del conector USB. Asegúrese de no cubrir los tornillos.

    Un primer plano de un dispositivo.

  8. Use pinzas de plástico para alinear e instalar la junta USB-A y conector de audio en el borde del soporte. Asegúrese de no cubrir los tornillos.

  9. Siga "Procedimiento: instalación (SSD)"

  10. Siga "Procedimiento : Instalación (cubierta de C)"

  11. Siga "Procedimiento : instalación (pies)"

Reemplazo de cubierta ab (pantalla)

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • Medidor de la sensación gruesa de 0,25 mm
  • Medidor de la sensación gruesa de 0,3 mm
  • Medidor de la sensación gruesa de 0,05 mm
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • 1 Subensamblaje de cubierta ab (pantalla)

  • 1 Cinta del conector de pantalla superior

  • 1 espuma de conector de pantalla superior

  • 5 tornillos 5IP (para bisagras de cubierta AB)

  • 3 tornillos 5IP (para USB-A y soporte de conector de audio)

  • 2 tornillos 5IP (para USB-A y soporte de conector de audio a bisagra)

  • 1 USB-A y papel de jack de audio

  • 1 conector USB-A y conector de audio

  • 2 tornillos 5IP (para placa hija USB-C)

  • 3 tornillos 5IP (para soporte USB-C)

  • 1 cinta USB-C

  • 1 cinta de módulo térmico/ventilador

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento : eliminación (cubierta AB)

  1. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga el flujo de trabajo de reparación de pantalla táctil (configuración) previo a la instalación.

  2. Siga "Procedimiento – Eliminación (SSD)"

  3. Con un destornillador Torx Plus de 5IP, retire los tres tornillos que sujetan el soporte USB-A y el conector de audio y quítelo con los dedos. Debe utilizar la fuerza suficiente para superar el adhesivo que lo mantiene presionado.

    Una máquina con un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  4. Con pinzas de plástico ESD seguras, retire cuidadosamente la cinta conductora en la parte superior de los conectores USB-C.

    Una mano con pinzas a un celular.

  5. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo que quede en el soporte.

  6. Con un destornillador Torx Plus de 5IP, quite los tres tornillos 5IP que sujetan el soporte USB-C y quite el soporte. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

  7. Usando pinzas de plástico ESD seguras y los dedos, retire la cinta encima del ventilador.

    Un ventilador de ordenador con un ventilador.

  8. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo que quede en el ventilador.

  9. Con un prybar seguro ESD de plástico, desconecte los dos cables de antena del PCBA.

    Un primer plano de un equipo.

  10. Con una barra prybar segura ESD de plástico, desconecte la hebilla del conector de pantalla inferior en el PCBA y desconecte suavemente el cable con los dedos.

    Desengajando la hebilla del conector de pantalla inferior en el PCBA.

  11. Con una barra prybar esd de plástico, levante suavemente el cable de pantalla superior hacia arriba y use los dedos para quitar la cinta.

    Un primer plano de un equipo.

    Extracción de cinta del cable de pantalla superior.

  12. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo restante de la cinta quitada.

  13. Con una barra prybar segura esd de plástico, desconecte la hebilla del conector de pantalla superior en el PCBA y desconecte suavemente el cable con los dedos.

    Un primer plano de una placa base de ordenador.

  14. Ajuste la cubierta de la pantalla a unos 90 grados y use un destornillador Torx Plus de 5IP para quitar los cuatro tornillos 5IP de las dos bisagras. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Un primer plano de una máquina.

  15. Con ambas manos, mueva suavemente y quite la pantalla ab cover del cubo D.

Procedimiento: instalación (cubierta ab)

  1. Alinee suavemente la cubierta ab hasta el cubo D y asegúrese de que las patillas del cubo D estén alineadas con los agujeros de las bisagras.

    Un primer plano de un dispositivo. Un primer plano de un dispositivo.

  2. Utilice un destornillador Torx Plus de 5IP para instalar ligeramente un tornillo por bisagra. Asegúrese de mantener la pantalla ab cover con una mano para que el dispositivo no se caiga. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Un primer plano de una máquina.

    Alineación de la cubierta ab con el cubo D.

    Sosteniendo la pantalla ab cover con una mano mientras instala tornillos.

  3. Cierre la pantalla de la cubierta ab, pero tenga cuidado de no sujetar los cables. Ajuste el posicionamiento de la pantalla ab cover mientras los tornillos todavía no están completamente sentados para asegurarse de que el paso de la pantalla de la cubierta AB al cubo D está dentro de 0,25 mm y 0,3 mm en ambos lados (medidor del sentador) y el hueco de la pantalla de la cubierta AB al cubo D está dentro de 0,05 mm y 0,25 mm en ambos lados antes de pasar al paso siguiente.

  4. Abra la pantalla <ab cover 90 grados para asegurarse de que el dispositivo no se cae. Utilice un destornillador Torx Plus de 5IP para instalar el tornillo restante en cada bisagra. Apriete los cuatro tornillos de bisagra hasta que estén ajustados y sentados y, a continuación, aprieta solo los tornillos una vuelta adicional de ~1/4 (~90 grados) para evitar el desbroce de los hilos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  5. Siga los pasos "Procedimiento : Instalación (USB-A y conector de audio)" 1-8

  6. Enrute los dos cables de antena, pero asegúrese de que el cable ab cover display está a la izquierda de los dos cables de antena y no en la parte superior de ellos.

    Un dedo tocando un objeto metálico.

  7. Vuelva a conectar los dos cables de antena desde la pantalla de la cubierta ab a los conectores del PCBA. Asegúrese de usar un spudger de plástico para asegurarse de que están completamente sentados y conectados.

    Un primer plano de una placa de circuito.

  8. Instale la cinta para asegurar el enrutamiento del cable de antena y asegúrese de presionarla firmemente durante 30 segundos.

    Un dedo en un dispositivo.

  9. Instale suavemente el cable de pantalla de cubierta AB superior en el conector en el PCBA y use un spudger de plástico para asegurarse de que la hebilla está cerrada.

    Un primer plano de un chip de computadora.

  10. Use pinzas de plástico para alinear la cinta del conector de pantalla con el borde del escudo del módulo térmico y la bisagra de plástico en el cubo D.

  11. Use un spudger de plástico para asegurar firmemente la cinta del conector de pantalla en el hueco y el pliegue.

  12. Presione firmemente la cinta del conector de pantalla durante 30 segundos en la ubicación que se muestra en la siguiente imagen.

    Un dedo apuntando a una pieza negra de equipo electrónico.

  13. Use un spudger de plástico para asegurar firmemente la cinta del conector de pantalla en la brecha y arrugar con el escudo del módulo térmico.

    Un primer plano de un dispositivo negro.

  14. Use un spudger de plástico para asegurar firmemente la cinta del conector de pantalla en la brecha y crear con el conector USB-C en el PCBA.

    Protección de la cinta del conector de pantalla en la brecha y pliegue con el conector USB-C en el PCBA.

  15. Presione firmemente la cinta del conector de pantalla durante 30 segundos en la ubicación que se muestra en la siguiente imagen.

    Un dedo en un dispositivo negro.

  16. Use un spudger de plástico para asegurar firmemente la cinta del conector de pantalla en la brecha y crear con la bisagra AB Cover Display.

    Protección de la cinta del conector de pantalla en la brecha y pliegue con la bisagra ab cover display.

  17. Siga los pasos 4-7 del procedimiento de instalación (USB-C)"

  18. Use pinzas de plástico para instalar la espuma del conector de pantalla alineada con el soporte USB-C, como se muestra en la siguiente imagen.

    Instalación de la espuma del conector de pantalla alineada con el soporte USB-C.

  19. Enrute suavemente el cable de pantalla izquierdo a través de las crestas del cubo D y conéctelo con el receptáculo inferior del PCBA. Asegúrese de que se enruta correctamente, como se muestra en la siguiente imagen.

    Un primer plano de un equipo. Cable de la pantalla izquierda de enrutamiento a través de las crestas en el cubo D.

  20. Use un spudger de plástico para asegurarse de que la hebilla del conector de pantalla está cerrada.

    Un dispositivo negro con una herramienta negra.

  21. Siga "Procedimiento: instalación (SSD)"

  22. Siga "Procedimiento : Instalación (cubierta de C)"

  23. Siga "Procedimiento : instalación (pies)"

  24. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga los flujos de trabajo de reparación de pantalla táctil (validación) y pantalla táctil (calibración) posteriores a la instalación.

Reemplazo de PCBA

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • 3IP Torx Plus Destornillador
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • 1 subensamblaje PCBA

  • 8 Tornillos 3IP (para PCBA)

  • 3 tornillos 3IP (para batería)

  • 1 Cinta del conector de pantalla superior

  • 1 Cinta de cable de pantalla superior

  • 1 espuma de conector de pantalla superior

  • 5 tornillos 5IP (para bisagras de cubierta AB)

  • 3 tornillos 5IP (para USB-A y soporte de conector de audio)

  • 2 tornillos 5IP (para USB-A y soporte de conector de audio a bisagra)

  • 1 USB-A y papel de jack de audio

  • 1 conector USB-A y conector de audio

  • 2 tornillos 5IP (para placa hija USB-C)

  • 3 tornillos 5IP (para soporte USB-C)

  • 1 cinta USB-C

  • 1 cinta de módulo térmico/ventilador

  • 5 tornillos 5IP (para cubierta C)

  • 1 almohadilla térmica inferior (para cubo D)

  • 2 tornillos 5IP (para SSD)

  • 1 almohadilla térmica superior (para cubierta C)

  • 1 cinta (para SSD)

Procedimiento – Eliminación (PCBA)

  1. Siga "Procedimiento – Eliminación (módulo térmico)"

  2. Use alcohol isopropílico (70% IPA) y los hisopos de limpieza y un prybar seguro de ESD de plástico para limpiar cualquier adhesivo restante en el módulo térmico.

  3. Utilice un destornillador Torx Plus de 3IP para quitar los dos tornillos que mantienen el conector de la batería. Tenga cuidado, ya que está cerca de la batería. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, realice un seguimiento y cuente el número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Un primer plano de un equipo.

  4. Con un prybar seguro de ESD de plástico, desconecte suavemente el conector de la batería del PCBA.

    Un primer plano de un dispositivo.

  5. Con pinzas de plástico ESD seguras, retire cuidadosamente la cinta conductora en la parte superior de los conectores USB-C.

    Una mano con pinzas a un celular.

  6. Use alcohol isopropílico (70% IPA) y limpieza de hisopos para limpiar cualquier adhesivo que quede en el soporte.

  7. Con un destornillador Torx Plus de 5IP, quite los tres tornillos 5IP que sujetan el soporte USB-C y quite el soporte.

    Una mano que sostiene un destornillador.

    Importante

    Para evitar cualquier posibilidad de destornillado, asegúrese de presionar con firmeza con el destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

  8. Con un prybar seguro de ESD de plástico, desconecte el FPC USB-C del PCBA.

    Una mano que sostiene un destornillador.

  9. Con los dedos y pinzas ESD de plástico, desconecte suavemente el conector del altavoz derecho del PCBA y quite el altavoz adecuado.

    El interior de un equipo.

  10. Con los dedos y las pinzas ESD de plástico, desconecte suavemente el conector del altavoz izquierdo del PCBA.

    Un primer plano de un equipo.

  11. Con una barra prybar segura ESD de plástico, desconecte la hebilla del conector de pantalla inferior en el PCBA y desconecte suavemente el cable con los dedos.

    Una mano con un lápiz negro.

  12. Con una barra prybar segura esd de plástico, levante suavemente el cable de pantalla superior Quitando la cinta del cable de pantalla superior.

  13. Con una barra prybar segura esd de plástico, desconecte la hebilla del conector de pantalla superior en el PCBA y desconecte suavemente el cable con los dedos.

    Un primer plano de una placa base de ordenador.

  14. Use alcohol isopropílico (70% IPA) y swabs de limpieza y una barra prybar segura de ESD de plástico para limpiar cualquier adhesivo restante en el cable de pantalla superior.

  15. Con una barra prybar segura esd de plástico, desenchufe la hebilla USB-A y el conector de audio en el PCBA y desconecte el FPC.

    Una mano con un lápiz negro.

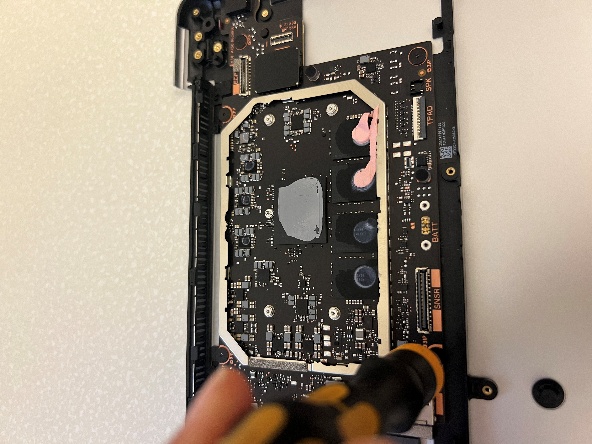

  16. Usando un destornillador Torx Plus de 3IP, retire los siete tornillos 3IP en el PCBA que lo sujetan al cubo D. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, cuente y realice un seguimiento del número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

  17. Con los dedos, levante suavemente el PCBA del lado izquierdo para quitarlo del cubo D.

    Una mano que sostiene una placa de circuito.

Procedimiento: instalación (PCBA)

  1. Coloque suavemente el PCBA en el cubo D, teniendo cuidado de no rayarlo en los conectores reutilizados.

  2. Utilice un destornillador 3IP Torx Plus para apretar ligeramente los siete tornillos. Asegúrese de presionar con firmeza con el destornillador para evitar cualquier posibilidad de destornillador. Además, realice un seguimiento y cuente el número de tornillos quitados para asegurarse de que no hay tornillos adicionales en el área.

    Una mano que sostiene un destornillador.

  3. Use un medidor de sensación o pinzas para garantizar que la distancia entre el receptáculo SSD en el PCBA y la espuma de puesta a tierra en el cubo D esté entre 0,6 mm y 1,1 mm. Si no es así, afloje los siete tornillos para desplazar el PCBA en la dirección que sea necesaria para asegurarse de que la brecha está dentro de esos límites antes de pasar al paso siguiente.

  4. Apriete los tornillos hasta que estén ajustados y sentados y, a continuación, aprieta solo los tornillos una vuelta adicional de ~1/8 (~45 grados) para evitar el desbroce de los hilos.

  5. Siga "Procedimiento : Instalación (módulo térmico)"

  6. Siga "Procedimiento – Instalación (cubierta ab)"

  7. Siga "Procedimiento : Instalación (USB-C)"

  8. Vuelva a conectar todos los FPCs y conectores originales al PCBA. Sin embargo, el reemplazo es necesario si hay algún daño visible.

  9. Siga "Procedimiento: instalación (SSD)"

  10. Siga "Procedimiento : Instalación (cubierta de C)"

  11. Siga "Procedimiento : instalación (pies)"

  12. Descargue la versión más reciente de SDT (herramienta de diagnóstico de superficie) y siga los flujos de trabajo de reparación de pantalla táctil (validación) y pantalla táctil (calibración), reparación de batería (validación) y reparación del panel táctil (validación).

Reemplazo del cubo D

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Importante

Esta parte de reemplazo no incluye el número de serie original del dispositivo. Para futura compatibilidad con Microsoft, escriba el número de serie original en la etiqueta proporcionada por Microsoft y adjúntelo al exterior del dispositivo o directamente a una parte expuesta. La etiqueta incluida en el empaquetado de la pieza tiene espacio designado para el número de serie original y el identificador de producto de la pieza.

Herramientas necesarias

  • Soft ESD-Safe Mat o Benchtop
  • Correa de muñeca antiestática (resistencia de 1 MOhm)
  • 5IP Torx Plus Destornillador
  • Pinzas seguras de PLÁSTICO ESD
  • Alcohol isopropílico (70% IPA) y hisopos de limpieza
  • Plástico ESD seguro Spudger
  • Medidor de la sensación gruesa de 0,25 mm
  • Medidor de la sensación gruesa de 0,3 mm
  • Medidor de la sensación gruesa de 0,05 mm
  • Nuevas selecciones de guitarra plástica

Componentes principales

  • Subensamblaje de cubo 1 D
  • 1 USB-A y jack de audio FPC foil
  • 1 USB-A y conector de audio FPC Espuma
  • 1 Cinta del conector de pantalla superior
  • 1 espuma de conector de pantalla superior
  • 1 Cinta de cable de pantalla superior
  • 8 Tornillos 3IP (para PCBA)
  • 3 tornillos 3IP (para batería)
  • 5 tornillos 5IP (para bisagras de cubierta AB)
  • 3 tornillos 5IP (para USB-A y soporte de conector de audio)
  • 2 tornillos 5IP (para USB-A y soporte de conector de audio a bisagra)
  • 2 tornillos 3IP (para usb-a y conector de audio)
  • 1 USB-A y cinta de conector de audio
  • 1 USB-A y papel de jack de audio
  • 1 conector USB-A y conector de audio
  • 2 tornillos 3IP (para placa hija USB-C)
  • 3 tornillos 5IP (para soporte USB-C)
  • 2 tornillos 5IP (para soporte USB-C para bisagra)
  • 1 Escudo térmico del módulo
  • 1 panel de módulo cpu/térmico
  • 6 tornillos 3IP (para módulo térmico)
  • 4 tornillos 3IP (para ventilador)
  • 1 cinta USB-C
  • 1 cinta de módulo térmico/ventilador
  • 5 tornillos 5IP (para cubierta C)
  • 2 tornillos 5IP (para SSD)
  • 1 almohadilla térmica superior (para cubierta C)
  • 1 cinta (para SSD)

Procedimiento: eliminación (cubo D)

  1. Seguir "Procedimiento – Eliminación (PCBA)"

  2. Con los dedos, pela suavemente y quita el USB-A y Audio Jack FPC del cubo D.

    Una mano que sostiene una tira metálica.

  3. Pela y quita suavemente la lámina de aluminio y las espumas sobre el USB-A y audio jack FPC.

  4. Use alcohol isopropílico (70% IPA) y swabs de limpieza para limpiar cualquier adhesivo restante en el USB-A y audio jack FPC.

Procedimiento: instalación (cubo D)

  1. Siga los pasos 1 a 4 del procedimiento de instalación (PCBA)

  2. Siga los pasos 1 y 2 de "Procedimiento : instalación (USB-A y conector de audio)"

  3. Reutilizando el USB-A y audio jack FPC, alinear y aplicar la nueva lámina de aluminio y espumas, como se muestra en la siguiente imagen.

    Una tira metálica en una superficie de malla.

    Aplicar nuevas láminas de aluminio y espumas al USB-A y Audio Jack FPC.

  4. Antes de presionar e instalar el subensamblaje USB-A y Audio Jack FPC en el cubo D, conecte los extremos del FPC al conector de placa hija USB-A y Audio Jack y al conector PCBA.

  5. Use un spudger de plástico para presionar la hebilla en ambos conectores cerrados.

    Presionando la hebilla en ambos conectores cerrados para el USB-A y audio jack FPC.

  6. Instale el subensamblaje USB-A y Audio Jack FPC en el cubo D y asegúrese de presionar firmemente la lámina durante 30 segundos cada una.

    Un primer plano de un objeto metálico.

  7. Use pinzas de plástico para quitar el revestimiento en la almohadilla térmica SSD.

    Un primer plano de un dispositivo.

  8. Siga los pasos restantes en "Procedimiento : instalación (USB-A y conector de audio)"

  9. Siga los pasos restantes en "Procedimiento – Instalación (PCBA)"

  10. Siga "Procedimiento : Instalación (USB-C)"

  11. Siga "Procedimiento – Instalación (cubierta ab)"

  12. Siga "Procedimiento : Instalación (módulo térmico)"

  13. Siga "Procedimiento : instalación (ventilador)"

  14. Siga "Procedimiento : instalación (altavoz)"

  15. Siga "Procedimiento : Instalación (batería)"

  16. Siga "Procedimiento: instalación (SSD)"

  17. Siga "Procedimiento : Instalación (cubierta de C)"

  18. Siga "Procedimiento : instalación (pies)"
