Surface Pro desensamblado y reasensamblado de componentes de 12 in

  • Se aplica a: Windows 10, Windows 11

Advertencia

Revise las instrucciones generales de seguridad y seguridad de la batería en su totalidad antes de continuar con los pasos de reparación.

Importante

Lea esta Guía en su totalidad antes de iniciar las reparaciones. Si en algún momento no está seguro o incómodo de realizar las reparaciones, como se detalla en esta Guía, NO continúe. Póngase en contacto con Microsoft para obtener más opciones de soporte técnico.

Advertencia

Si no se siguen las instrucciones de esta Guía, el uso de piezas de reemplazo que no sean de Microsoft (nogenuinas), incompatibles o modificadas o no utilizar las herramientas adecuadas podría provocar lesiones graves, muerte o daños en el producto u otra propiedad.

Pasos de requisitos previos

Los pasos descritos en esta sección deben realizarse antes de iniciar cualquier reparación en un dispositivo Surface.

  • Apagado del dispositivo: Asegúrese de que el dispositivo está apagado por completo y que la batería está completamente descargada. Consulte las instrucciones sobre precauciones y advertencias específicas de reparación . Una vez descargado, el dispositivo debe desconectarse de todas las fuentes de alimentación.

  • Prevención de ESD: Asegúrese de que se siguen los pasos de prevención de ESD y las directrices generales antes de abrir el dispositivo. Consulte la sección Prevención de ESD para obtener instrucciones.

  • Dispositivo de posición: Para evitar daños en el dispositivo, asegúrese de que el dispositivo está colocado en una superficie limpia libre de desechos.

Importante

Durante la reparación del Surface Pro de 12 pulgadas, los tornillos utilizados para proteger los componentes del dispositivo se pueden reutilizar y no se proporcionan en los kits de reemplazo de FRU. Para obtener tornillos de reemplazo, usted debe comprar el kit de tornillos. Consulte la lista de piezas de servicio para obtener la SKU del kit de tornillos y el mapa de tornillos para obtener información sobre el tipo de tornillo y el seguimiento.

Proceso de reemplazo de kickstand

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

  • Controlador 3IP (Torx-Plus)

  • Loctite 7649

  • Loctite 243

  • Estera segura de ESD suave

  • Paño de microfibra

Componentes principales

  • Kickstand (consulte la lista de piezas de servicio ilustradas)

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • Tornillo kickstand (M1.6 x L2.0 3IP)

      • M1369669-001 para Platinum

      • M1369670-001 para Violet

      • M1369671-001 para Ocean

Kickstand de eliminación de procedimiento

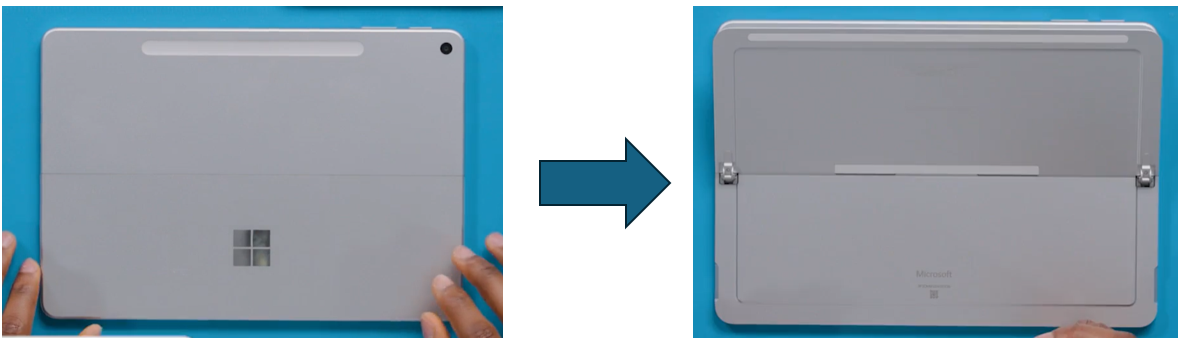

  1. Coloque la pantalla abajo del dispositivo en la estera segura para ESD suave – Asegúrese de que la estera esté limpia de cualquier material abrasivo que pueda rayar el cristal del módulo de pantalla táctil (TDM).

  2. Extienda el soporte a aproximadamente 120 grados.

    Una mano sosteniendo un teléfono.

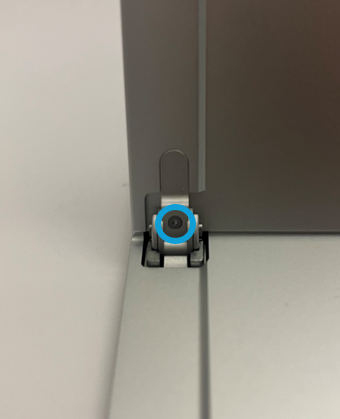

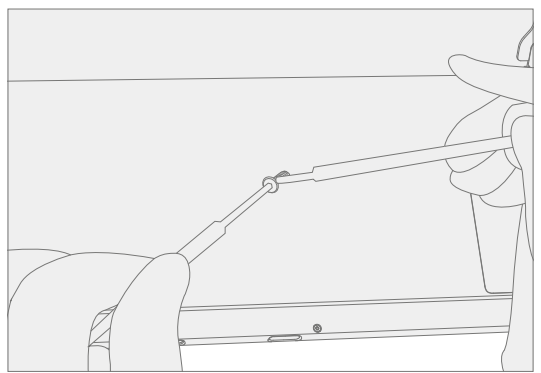

  3. Retire los tornillos de la bisagra – Usa el dedo para mantener la parte posterior del soporte detrás de la bisagra. Con un controlador 3IP (Torx-Plus), quite un tornillo de cada bisagra. Asegúrese de que los tornillos no caigan en la apertura de la bisagra.

    Una cámara en una bisagra metálica.

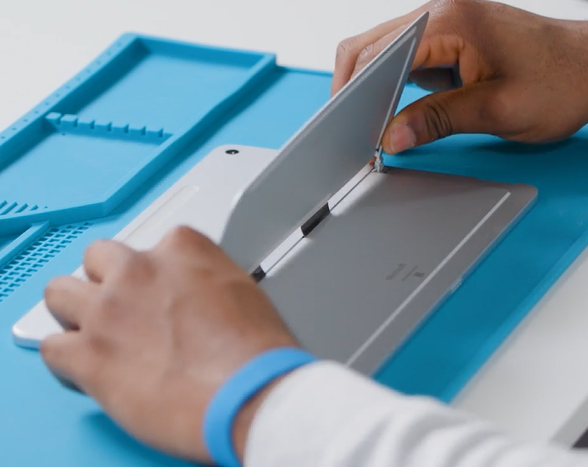

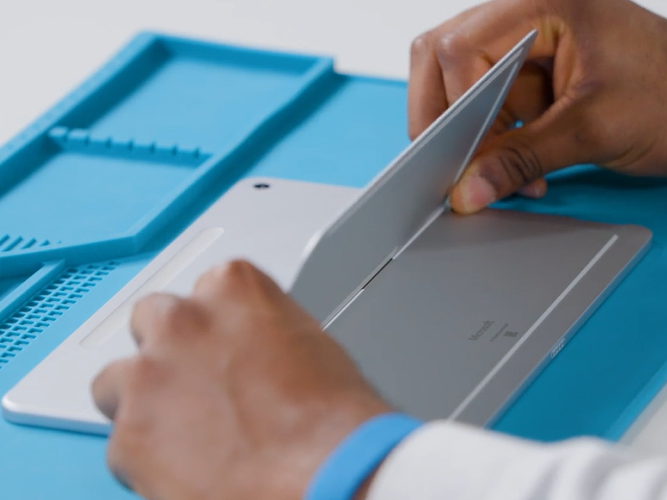

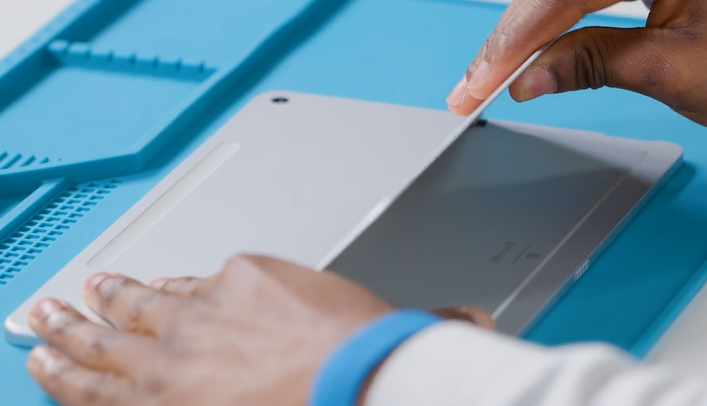

  4. Kickstand angular hacia abajo – Agarre firmemente las bisagras y el soporte entre los dedos pulgar e índice. Gire el soporte de 120 grados a aproximadamente 45 grados.

    Una persona que usa una tableta.

  5. Liberación de los jefes roscados de Kickstand : Con los dedos en la parte inferior del pie y el pulgar en la parte superior, gire ligeramente el pie sobre el eje como se muestra. El soporte debe girar ~5 grados para liberar a los dos jefes roscados del soporte de los huecos de las bisagras Una persona que usa un equipo.

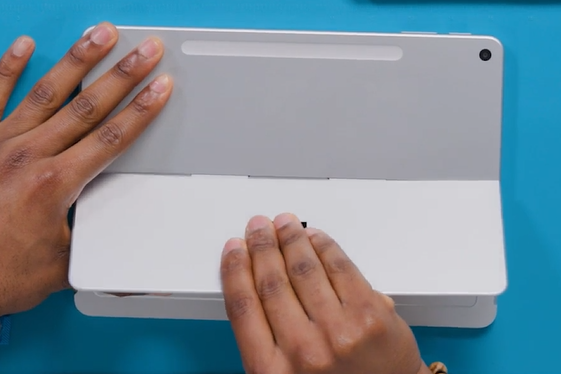

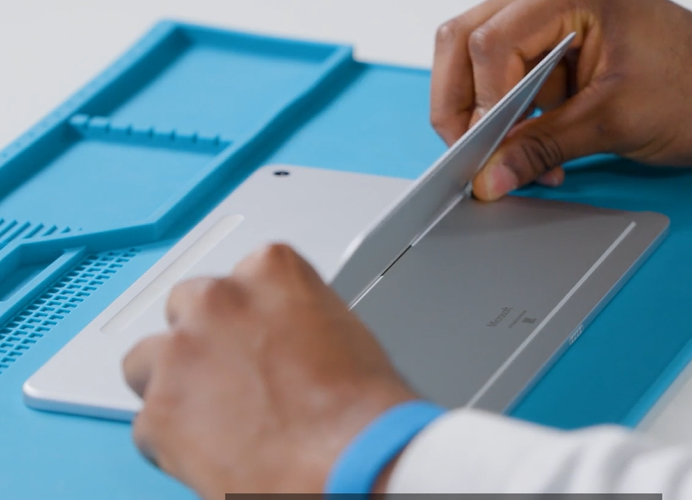

  6. Quitar kickstand – Con la palma de la mano, mantenga firmemente el dispositivo hacia abajo desde el centro del IBC. Al mismo tiempo, agarre el pie de apoyo fuera del centro entre el pulgar y el dedo índice y tire firmemente. Tire con una cantidad moderada de fuerza hasta que la inserción de espuma se deslice fuera del dispositivo. Si el soporte está atascado, asegúrese de que los jefes roscados no se deslicen de nuevo al hueco de las bisagras.

    Una persona que sostiene una caja blanca.

    Una batería con una x roja y tics verdes.

Advertencia

Inspeccionar las pestañas de espuma kickstand - espuma dañada o pestañas no se pueden quitar con seguridad. Si se intenta hacerlo, se pueden producir daños en los componentes internos. No inserte nada que no sea las pestañas en las ranuras. Asegúrese de que ambas pestañas estén completas y no muestren signos de desgarro. Si las pestañas muestran signos de desgarro, es posible que parte de la espuma siga estando dentro del dispositivo. No intente quitarlo del interior del dispositivo. En su lugar, continúe con el gabinete de eliminación de procedimiento para reemplazar el antiguo revestimiento.

Kickstand de instalación de procedimiento

Importante

Tenga cuidado al manipular el nuevo conjunto de patilla para evitar daños estéticos en el soporte y el dispositivo.

  1. Aplicar el casillero de subprocesos a los tornillos – Cepille cada uno de los nuevos tornillos con el Activador Loctite 7649. Deje que cada tornillo se sitque durante 2 minutos después de que se aplique el aplicador antes de ensamblar el dispositivo.

    Una mano con un destornillador

  2. Insertar pestañas de espuma – Con las bisagras todavía en ~ 45 grados, comience a deslizar las pestañas de espuma del nuevo kickstand en las ranuras de la parte posterior del dispositivo. La espuma debe deslizarse con una fuerza mínima– no desmenuzar la espuma mediante el uso de exceso de fuerza. No deslice las espumas completamente en el dispositivo – inserte las pestañas de espuma hasta que ~3/4 de las pestañas de espuma estén dentro del dispositivo.

    Una persona que usa un dispositivo para cortar un trozo de papel.

Precaución

No use ninguna herramienta ni objeto agudo para ayudar a insertar las pestañas en las ranuras. Solo se deben insertar las pestañas. Si lo hace, podrían dañar los componentes internos.

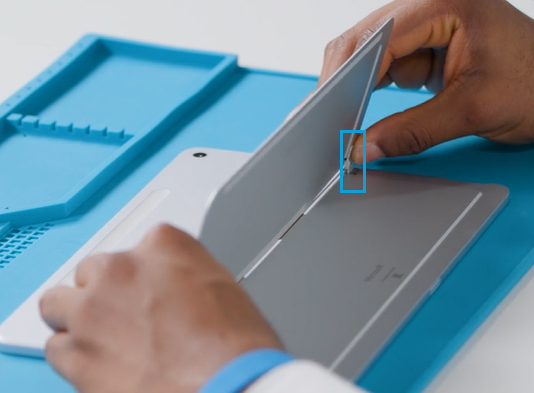

  1. Ranura de labio exterior de bisagra en kickstand – Con los dedos en la parte inferior del pie y el pulgar en la parte superior, gire ligeramente el pie sobre el eje como se muestra. El soporte debe girar ~5 grados para capturar el labio exterior de la bisagra. Inserte el soporte hacia el dispositivo.

    Una persona que contiene un dispositivo.

  2. Girar el kickstand hacia arriba – Agarre firmemente las bisagras y el soporte entre los dedos pulgar e índice, como se muestra. Gire el soporte de 45 grados a aproximadamente 90 grados.

    Una persona que usa una tableta.

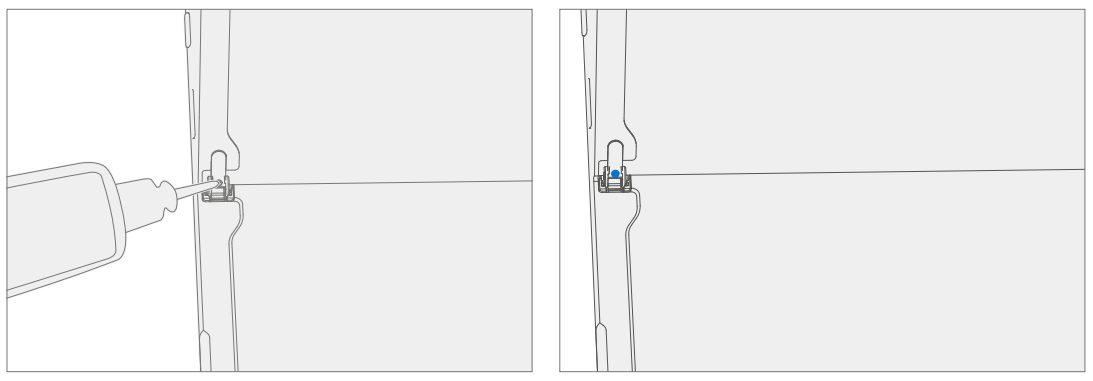

  3. Aplicar el armario del subproceso a los jefes de tornillos – Aplique una gota de loctite 243 caja de seguridad de subprocesos a cada jefe de tornillo.

    Un objeto rectangular blanco con un punto azul

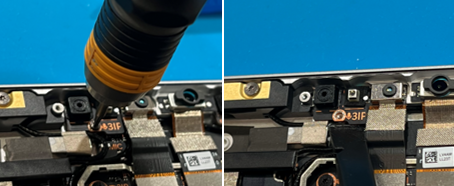

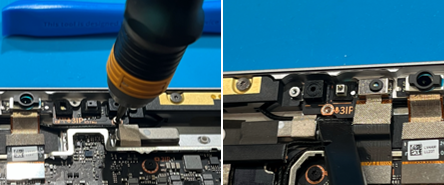

  4. Instalar tornillos de bisagra – Use el dedo para sostener la parte posterior del soporte detrás de la bisagra mientras instala los tornillos con un controlador 3IP (Torx-Plus) hasta que estén completamente sentados en cada bisagra. Asegúrese de que el soporte esté correctamente alineado y sentado en las bisagras y, a continuación, apriete los tornillos otro ~cuarto de vuelta (~ 90 grados). Tenga cuidado de apretar los tornillos solo hasta que se ajusten para evitar quitar los hilos del kickstand. Asegúrese de que los tornillos no caigan en la apertura de la bisagra.

    Una cámara en una bisagra metálica.

  5. Instalación de kickstand de inspección final – Dobla el soporte y pela el plástico protector de la patilla y el logotipo si está presente. Compruebe que los bordes laterales del kickstand están alineados con las paredes del midframe y que no hay pasos o huecos obvios entre el soporte y el revestimiento.

  6. Limpieza del dispositivo: Limpie el dispositivo exhaustivamente (incluso debajo del soporte) con el paño de microfibra para quitar las huellas digitales.

Mostrar proceso de reemplazo de módulo

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Módulo de visualización (consulte lista de elementos de servicio ilustrados)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x Mostrar FPC: M1350322-001/M1350570-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tim pad – M1369584-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x tapa de blindaje T2 – M1369592-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) M1334202/203-001

Presentación de preparación del procedimiento

Importante

Esta sección solo se aplica a las instancias en las que va a reemplazar la presentación. Si se reutiliza la pantalla, esta sección no es necesaria. Si la pantalla no se puede usar debido a daños o errores, conecte un monitor externo al dispositivo para realizar estos pasos.

Importante

Asegúrese de que los niveles de luz de su trabajo permanecen constantes durante el proceso de calibración de software.

Advertencia

NO use una pistola de calor ni un secador de pelo para desatensar la pantalla

  1. Conectar USB: Conecte USB con el Kit de herramientas de diagnóstico de Surface (SDT) cargado en un puerto USB disponible en el dispositivo que se está reparando.

  2. Encendido del dispositivo: Conecte una fuente de alimentación al dispositivo. Presione el botón de encendido del dispositivo para encenderlo. Permitir que arranque en el escritorio de Windows antes de continuar.

  3. Iniciar SDT: Desde el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  4. Ejecutar la configuración de pantalla táctil: En la pantalla de inicio de SDT, seleccione Reparar en el menú desplegable. A continuación, seleccione Reparar configuración y validación para entrar en la pantalla de selección. Ejecute la herramienta Pantalla táctil (configuración) para preparar el dispositivo para el reemplazo de la pantalla. Siga todas las instrucciones en pantalla y permita que el dispositivo se apague cuando se le solicite. Desconecte la fuente de alimentación y quite la unidad USB antes de continuar.

  5. Apagar el dispositivo – Asegúrese de que el dispositivo está apagado descargando completamente la batería. Consulte la sección Repair-Specific-Precautions-and-Warnings (Precauciones y advertencias específicas de reparación) de la página de directrices de seguridad. El dispositivo debe desconectarse de una fuente de alimentación y se quitan todos los cables y unidades.

Visualización de eliminación de procedimientos

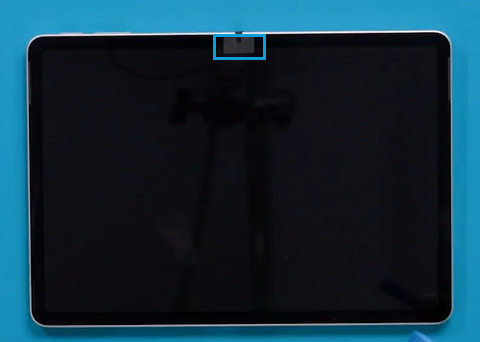

  1. Aplicar cinta debonding de pantalla – Limpie la superficie de la pantalla con un paño de microfibra e instale la cinta debonding proporcionada (cinta en forma de H) en la región frontal de la cámara de la pantalla. Asegúrese de que la cámara frontal está centrada dentro del recorte circular de la cinta. Proceder a aplicar el resto de la cinta alrededor del gabinete

    Una pantalla con una cámara.

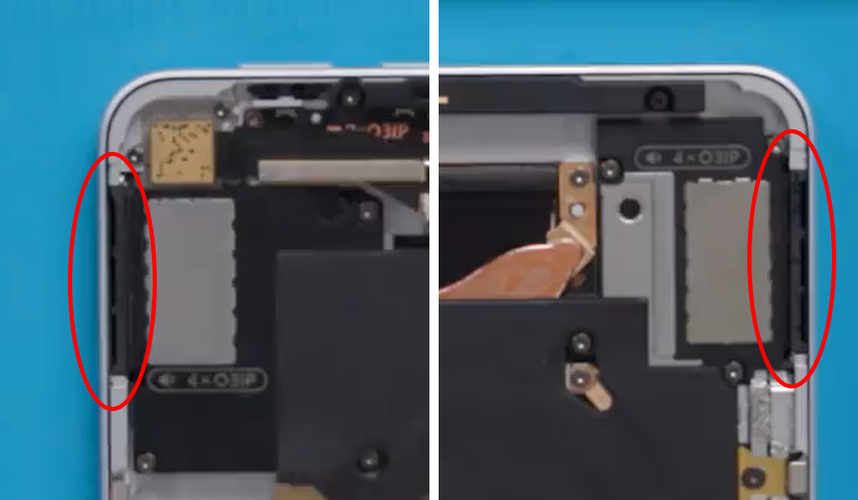

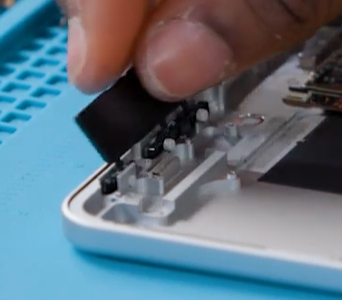

  2. Quitar las mallas del altavoz – Cierre el soporte y coloque el dispositivo boca arriba en una superficie limpia. Con el selector de apertura, o herramienta de apertura de plástico, ensancha la brecha como se muestra insertando el borde plano en la brecha y moviéndolo de lado a lado a lo largo del borde del dispositivo en la apertura. La malla del altavoz podría desmoronarse o plegarse en los dispositivos: ambos resultados están bien, ya que se quitarán por completo y se reemplazarán durante la instalación. Repita este proceso para la malla del otro hablante.

    Un dibujo de un teléfono

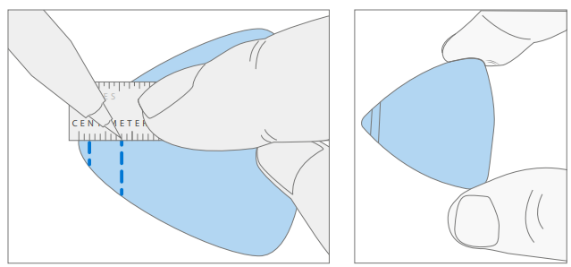

  3. Debonding TDM Marking Pick Depth – Con una regla métrica, dibuje una marca en la selección de plástico de 3 mm y 6 mm.

    Un objeto azul y blanco con confianza media

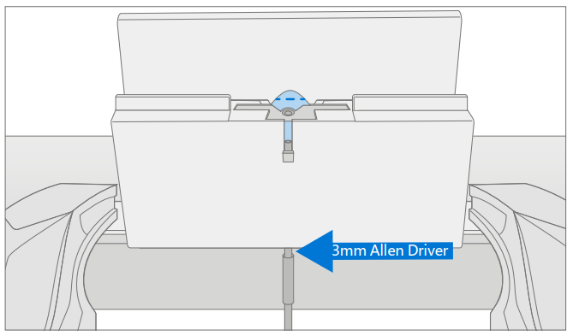

  4. Preparar la herramienta de des debodización de pantalla de Surface –

    1. Instale la selección marcada en el soporte con las marcas visibles. Use un controlador Allen de 3 mm para ajustar la altura de la selección a la marca de 3,5 mm.

      Un objeto azul y gris con un objeto azul en el medio con confianza media

    2. Sujete la herramienta de debonding al borde de su área de trabajo con una abrazadera de mano en cada lado, como se muestra en la imagen. Asegúrese de que se puede acceder al ajustador de profundidad de corte mientras la herramienta está sujeta. Si no se puede acceder a él, las abrazaderas tendrán que ser eliminadas para acceder a la parte inferior de la herramienta y luego reclamadas después de ajustar la altura.

      Pantalla de equipo con una flecha azul que apunta al controlador

  5. Debond the Display – La pantalla de este dispositivo sigue el proceso de desenlazamiento direccional resaltado en la imagen.

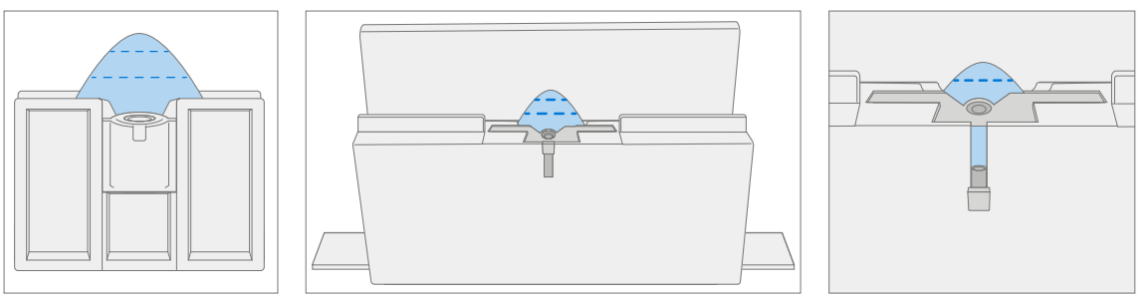

    1. Asegúrese de que la altura de la selección sea de 3 mm antes de comenzar. Coloque el borde del altavoz del lado derecho del dispositivo en la herramienta Surface Debonding Justo encima de la selección marcada. Asegúrese de que la selección entra en la brecha entre la pantalla y el borde del gabinete.

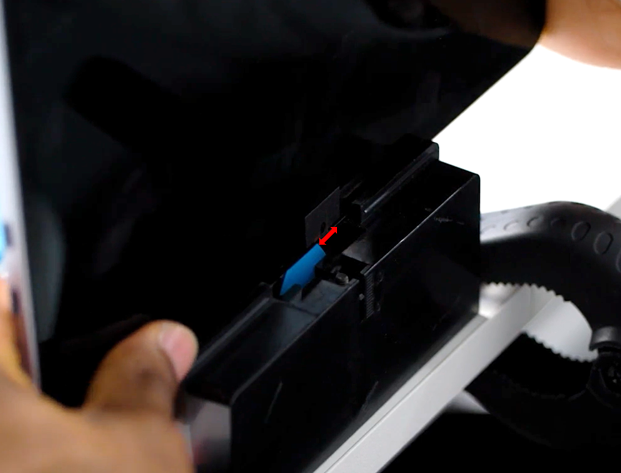

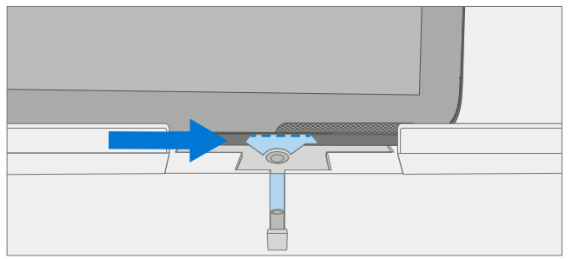

    2. Mientras mantienes el dispositivo con las dos manos, empuja el dispositivo a la derecha a través de la pista de la Herramienta Des debonding de Surface para cortar a través del borde derecho del dispositivo. El dispositivo puede insertarse de lado a lado sobre la selección en este borde para garantizar la separación entre la pantalla y el dispositivo. No inserte el dispositivo más allá de la esquina inferior derecha.

      Diagrama de una impresora

    3. Quite el dispositivo del accesorio de desinteción y coloque el borde del altavoz izquierdo del dispositivo en la herramienta Surface Debonding. Inserte el dispositivo a la izquierda a través de la pista de la herramienta Surface Debonding para cortar a través del borde derecho del dispositivo. El dispositivo puede insertarse de lado a lado sobre la selección en este borde para garantizar la separación entre la pantalla y el dispositivo. No inserte el dispositivo más allá de la esquina inferior izquierda.

      Diagrama de una impresora

  6. Retire las abrazaderas que sujetan la herramienta Des debonding surface. Con un controlador Allen de 3 mm, ajuste la altura de la selección a la marca de 6 mm. Vuelva a colocar la herramienta debonding y coloque el dispositivo en la herramienta debonding en el borde izquierdo del altavoz. Empuje el dispositivo hacia la esquina superior izquierda y rote para cortar a través del borde superior.

    Una mano que sostiene un objeto rectangular negro.

Precaución

Deje de insertar el dispositivo una vez que la selección se encuentre con la cinta debonding situada en el centro del borde superior (que se muestra en la flecha roja). Si el selector de debonding pasa por encima de la cámara frontal y daña la junta de espuma de la cámara frontal, debe reemplazar la cámara frontal por una nueva.

  1. Quita el dispositivo de la herramienta Surface Debonding y coloca el dispositivo en la herramienta de desaprovisionamiento en el borde derecho del altavoz. Empuje el dispositivo hacia la esquina superior derecha y rote para cortar a través del borde superior. Detenga la inserción del dispositivo una vez que la selección se encuentre con la cinta de desintezamiento situada en el centro del borde superior. Retire el dispositivo de la herramienta de desinstegrado una vez completado este paso y coloque el dispositivo en la estera segura de ESD, con la pantalla hacia arriba.

Precaución

No inserte el selector más de 3 mm a lo largo de los bordes izquierdo o derecho de la pantalla. La profundidad de selección no debe superar los 6 mm a lo largo del borde superior de la pantalla. No inserte la selección en el borde inferior de la pantalla.

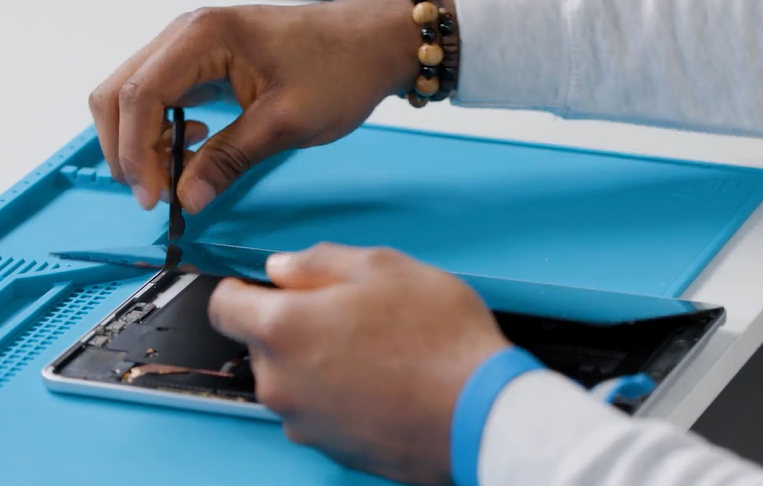

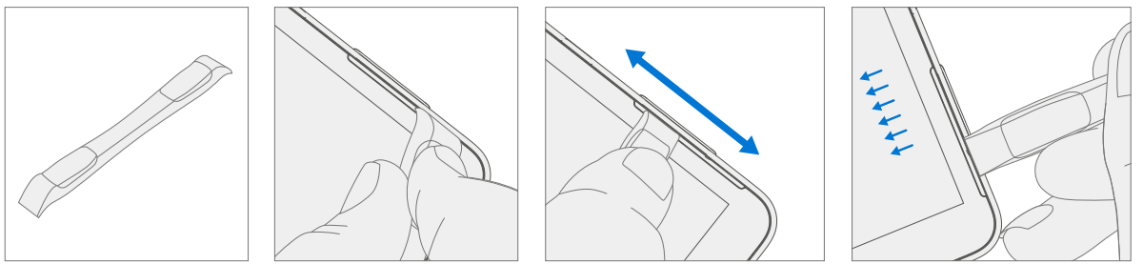

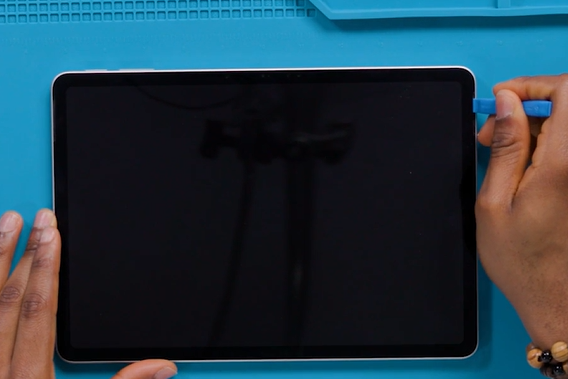

  1. Retire la cinta debonding de la pantalla e inserte la herramienta de apertura de plástico en la apertura del altavoz derecho del dispositivo y muévalo suavemente de derecha a izquierda a lo largo del borde superior, separando el adhesivo restante alrededor de la región de la cámara frontal.

    Una mano que sostiene una tableta.

  2. Gire el dispositivo 90⁰, con el borde izquierdo del dispositivo frente a usted. Con los bordes izquierdo y derecho del altavoz como puntos de retención, levante suavemente la pantalla del revestimiento hasta que esté en un ángulo de 45⁰ hasta el borde inferior. Sosteniendo la pantalla con una mano, inserte el borde del cuchillo de un Halberd Spudger en la esquina inferior derecha de la pantalla y corte a través del adhesivo del borde inferior.

    Una persona que usa una tableta.

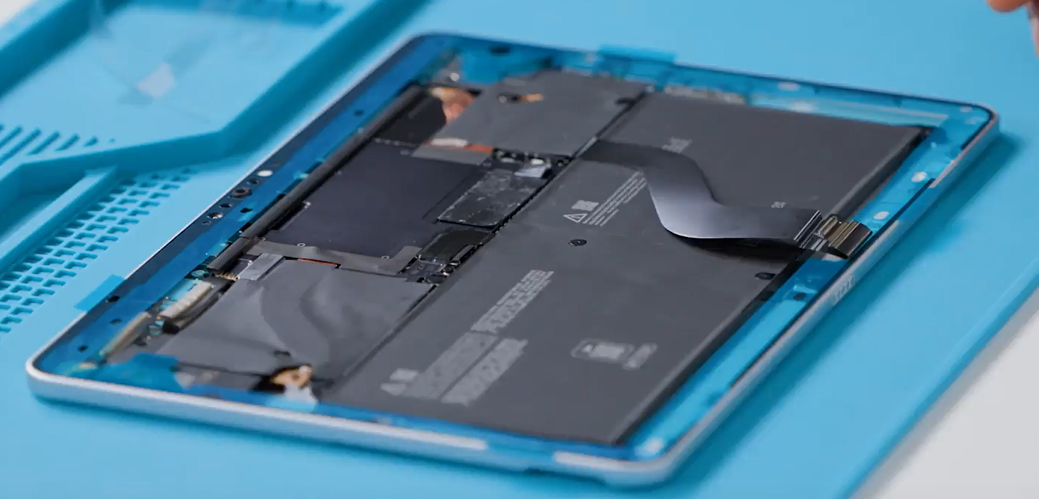

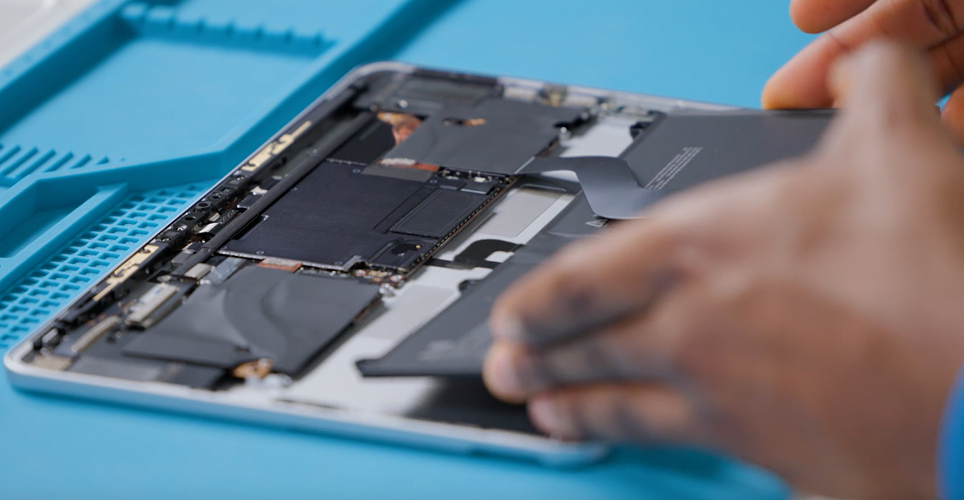

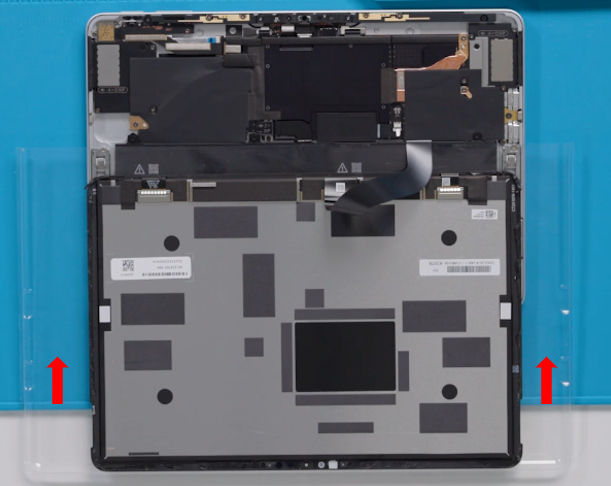

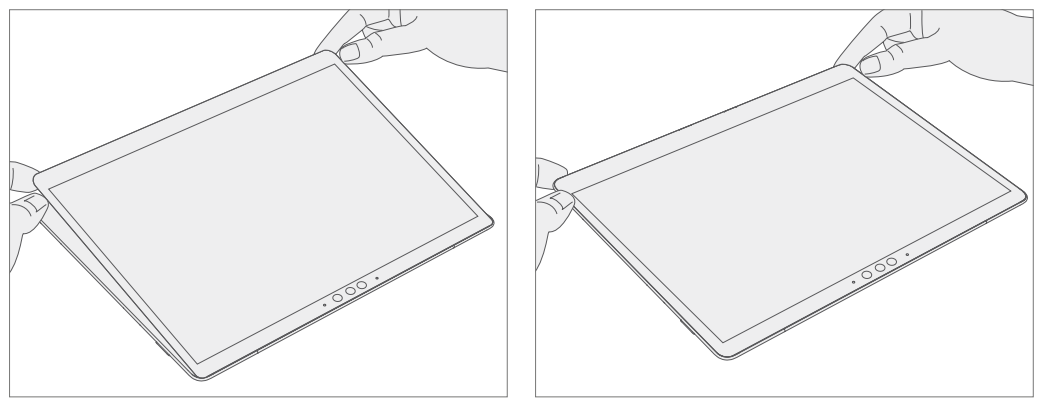

  3. Separe el módulo de visualización de la carcasa – levante suavemente la pantalla verticalmente del revestimiento, despegando lentamente cualquier adhesivo residual. Tenga cuidado al levantar los bordes de la pantalla, ya que todavía está conectado al dispositivo por un FPC conectado a la placa base. Voltee la pantalla para que la pantalla de cristal se coloque en el borde inferior del dispositivo.

    Un primer plano de un dispositivo.

Advertencia

Se recomienda colocar una cubierta de batería surface segura para ESD (resaltada con flecha roja en la imagen anterior) a través del dispositivo desde este punto para proteger la batería de cualquier daño accidental durante la reparación. Asegúrese de que las esquinas de la cubierta siempre estén alineadas con las esquinas del dispositivo durante la reparación. Si la cubierta de la batería está desalineada durante la reparación de alguna manera, detenga y vuelva a alinear la cubierta antes de continuar.

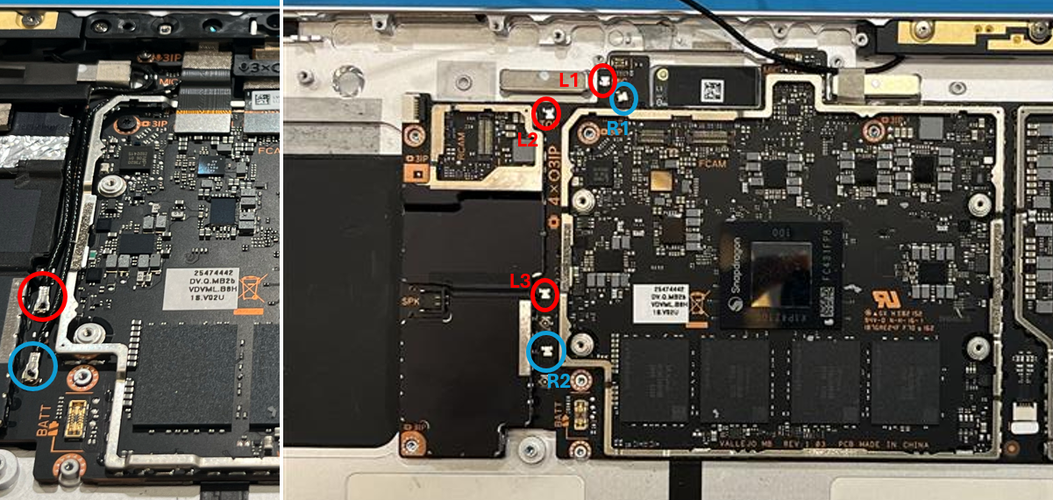

  1. Iniciar el proceso de apagado de la batería – Antes de proceder a desconectar la pantalla FPC, debe apagar la batería desconectando el conector de la batería de la placa base. Esto es para garantizar que la electricidad no se suministra al dispositivo mientras el proceso de reparación está en curso.

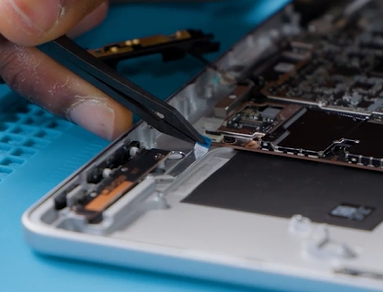

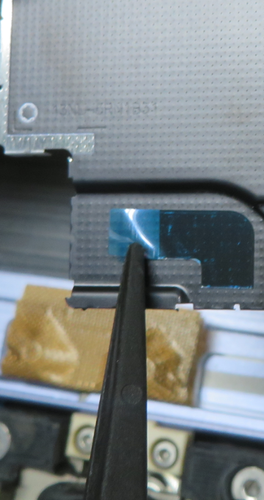

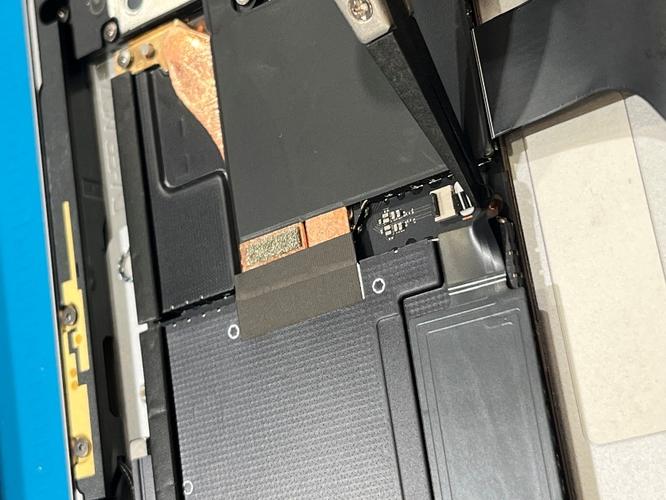

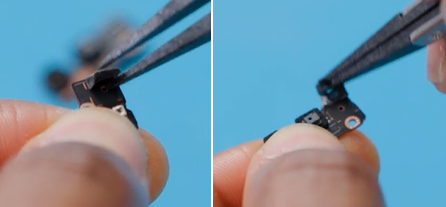

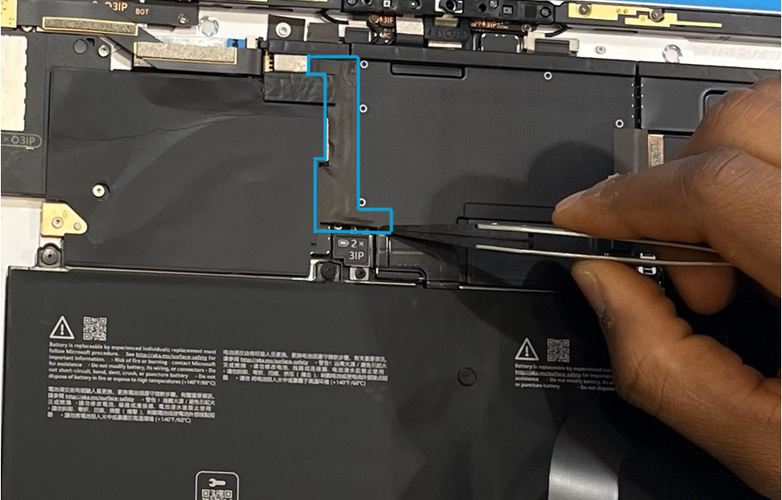

    1. Con un par de pinzas seguras para ESD, quite la junta de tapa de blindaje superior T3 y la cinta conductiva 2 respectivamente, como se muestra.

      Un primer plano de un dispositivo.

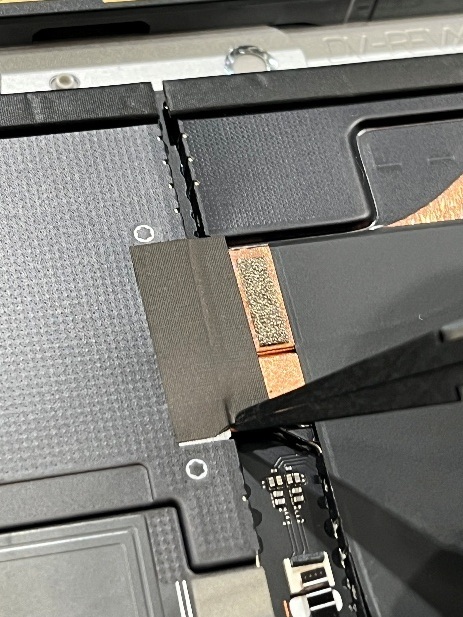

      quitar cinta conductora 2

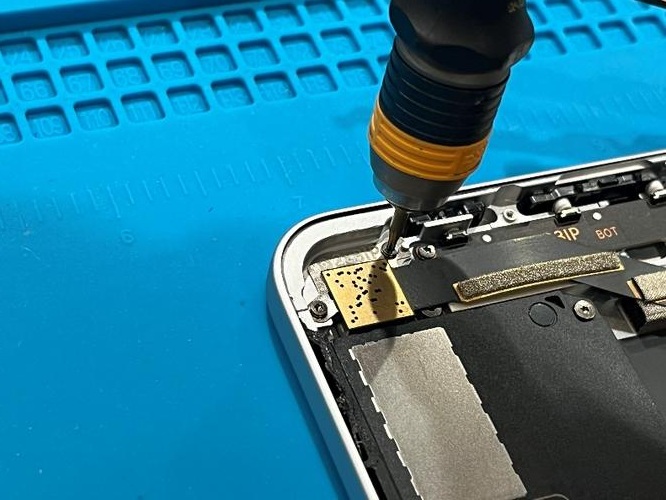

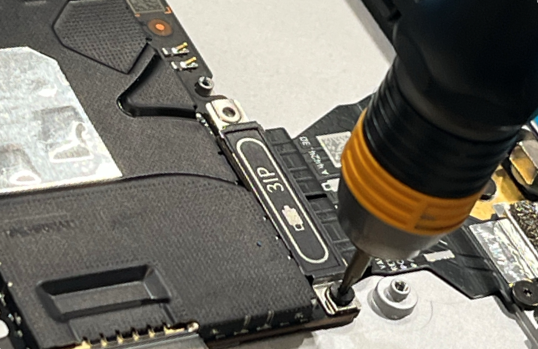

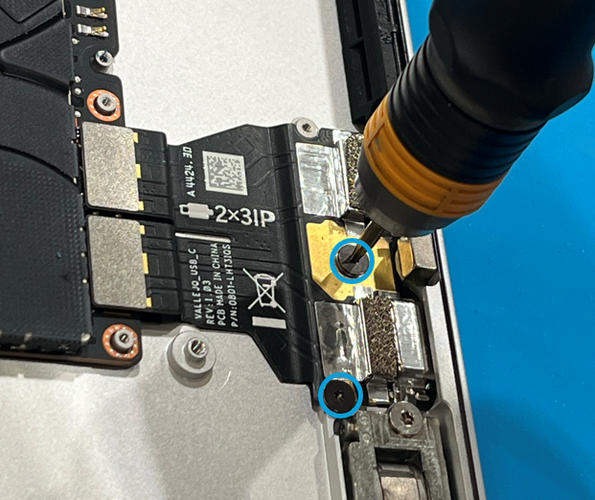

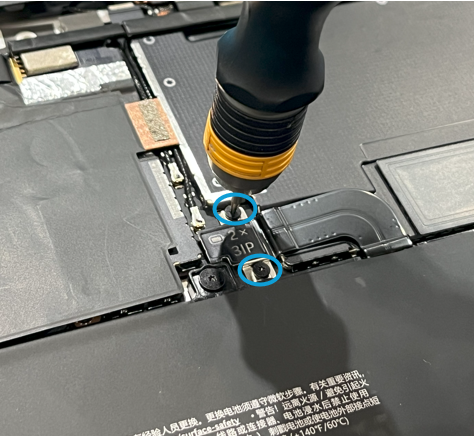

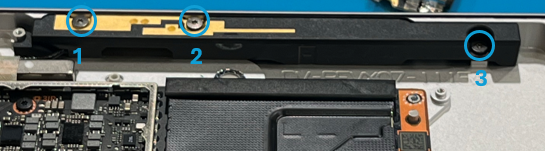

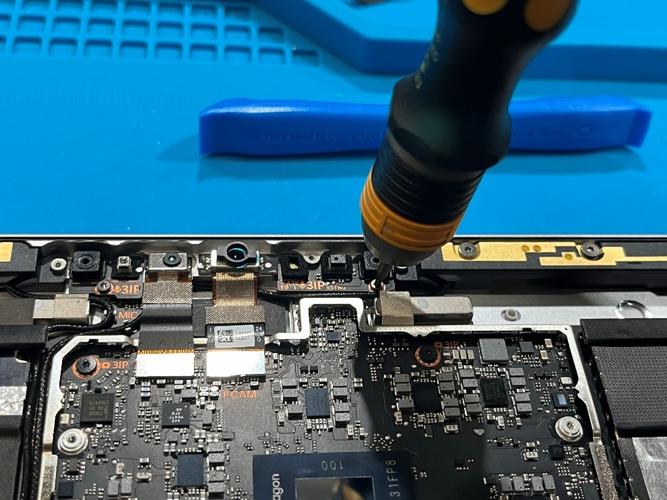

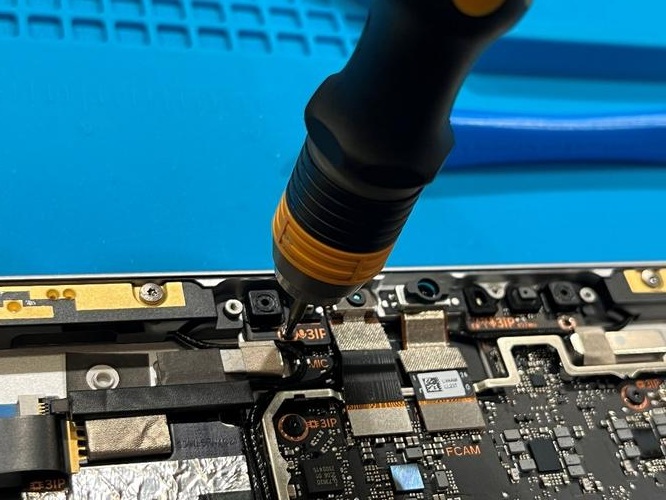

    2. Retire los dos tornillos ( ) Protección del soporte del conector de la batería con un destornillador 3IP y quite el soporte.

      Un destornillador en un dispositivo.

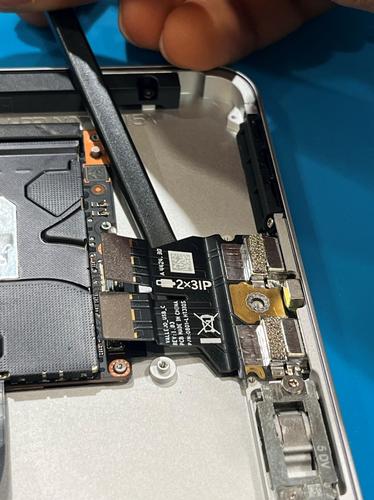

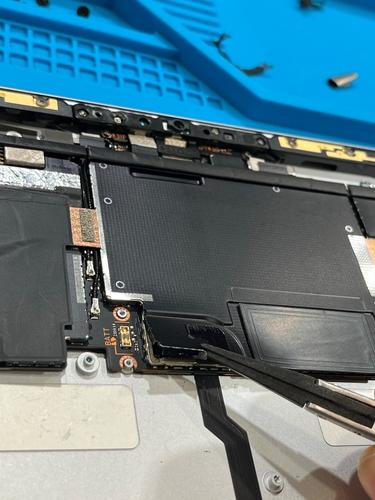

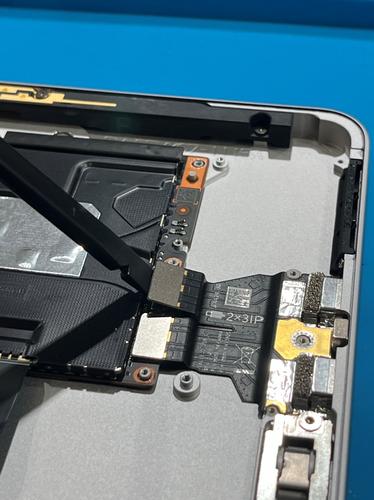

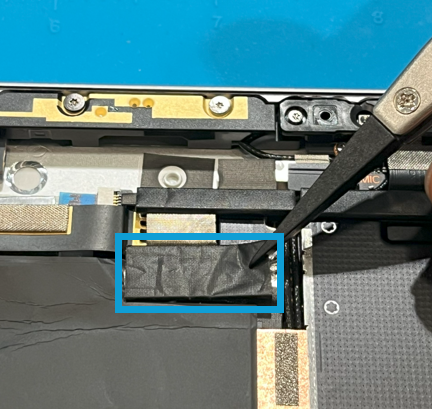

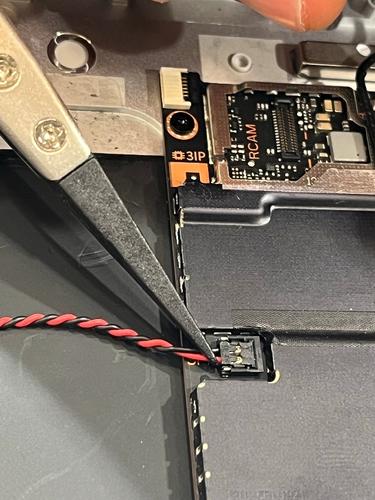

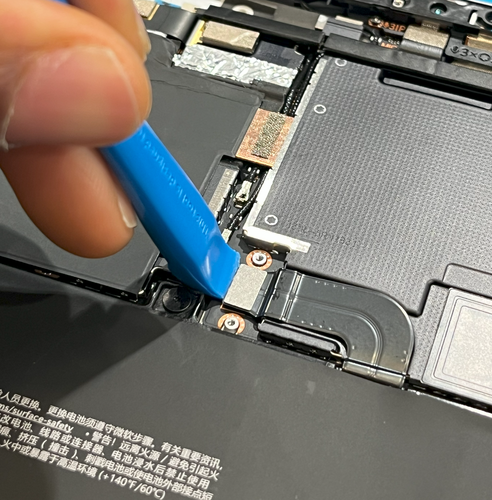

    3. Desconecte suavemente el conector de la batería con una herramienta de apertura de plástico o spudger.

      Una mano que sostiene una herramienta.

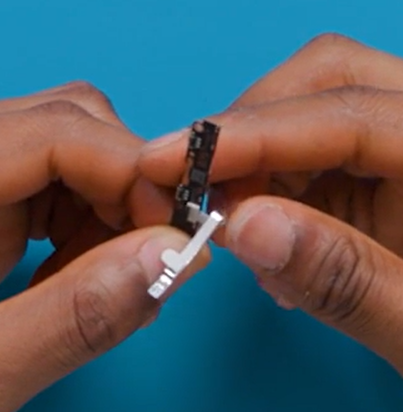

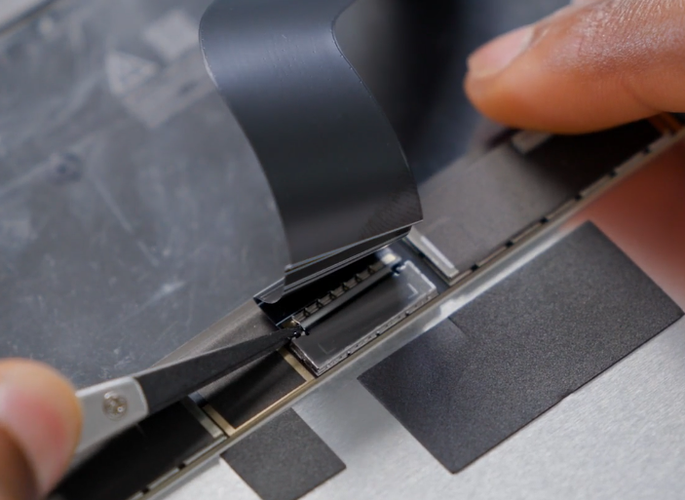

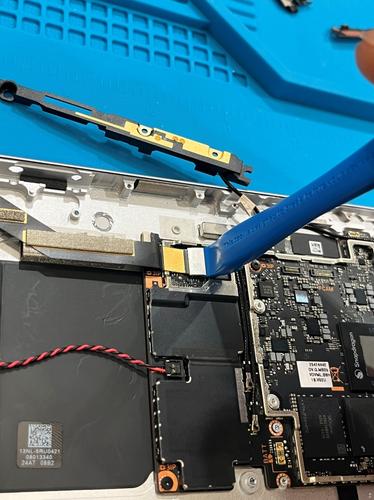

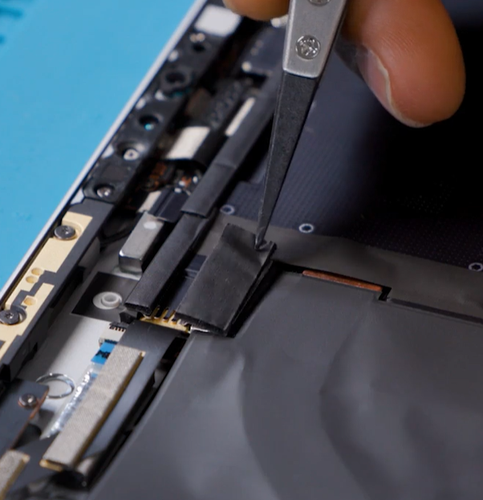

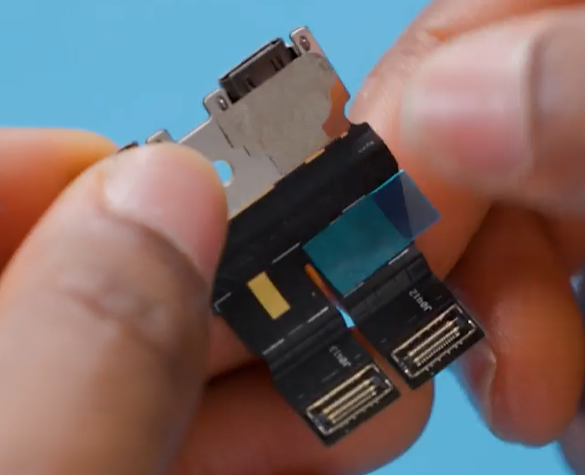

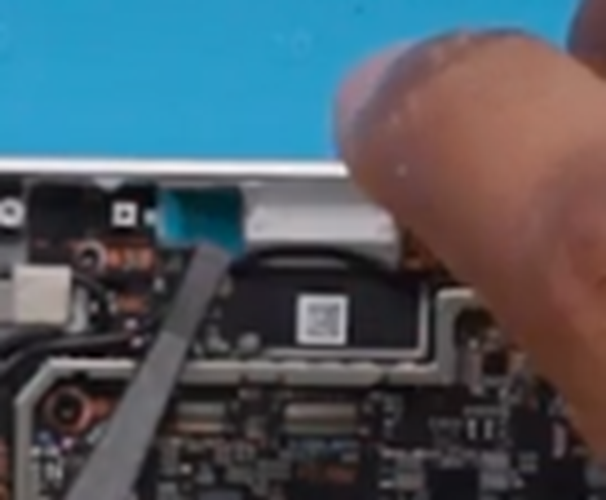

  2. Desconectar la pantalla FPC : con un conjunto de pinzas seguras para ESD, quite la tapa del escudo sobre el conector de pantalla en el lado de la pantalla. Levantar en la esquina de la tapa del escudo como se muestra. Para desconectar el conector FPC, inserte el extremo plano de un spudger de plástico.

    Una persona quitando un trozo de papel. Un dedo que sostiene una tira negra.

Importante

No tire de la pantalla FPC para desconectar la pantalla.

  1. Quitar la pantalla FPC de la placa base – Este paso solo es necesario si no estás reutilizando la pantalla FPC original. Para quitar la pantalla FPC en el lado de la placa base, siga las instrucciones de desensamblado.

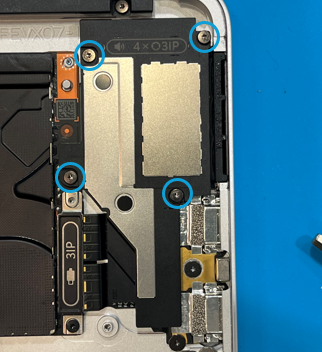

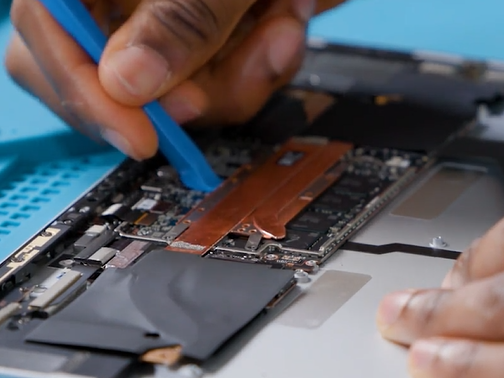

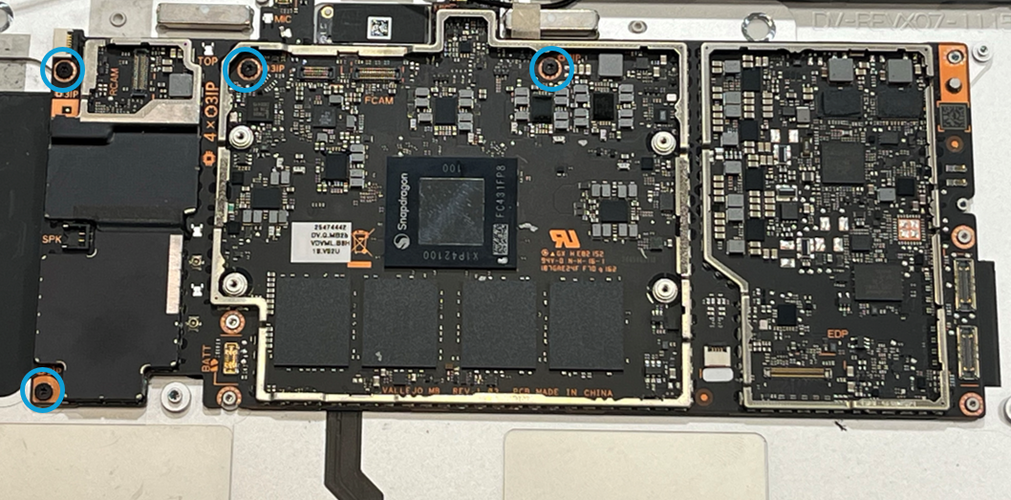

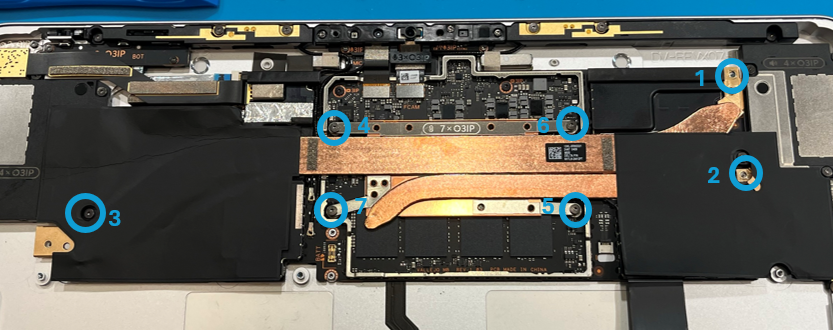

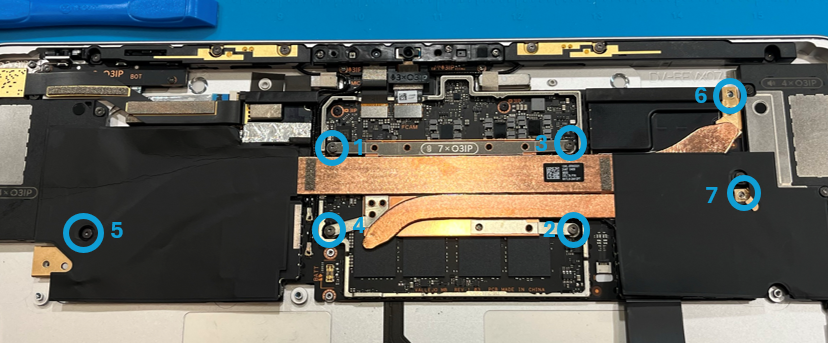

    1. Retire el módulo térmico – Retire la cinta conductora 1, la tapa del escudo T1, el módulo NFC FPC, 7 tornillos ( ) y el módulo térmico. Consulte El módulo térmico de eliminación de procedimientos para obtener instrucciones detalladas.

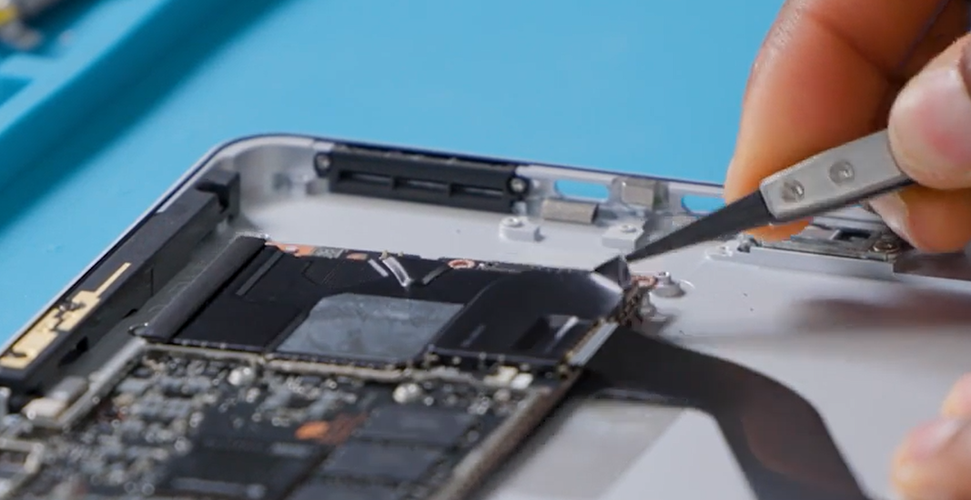

    2. Retire la tapa del escudo T2 : con pinzas seguras para ESD, quite cuidadosamente la tapa del escudo T2.

      Una mano que sostiene un dispositivo negro.

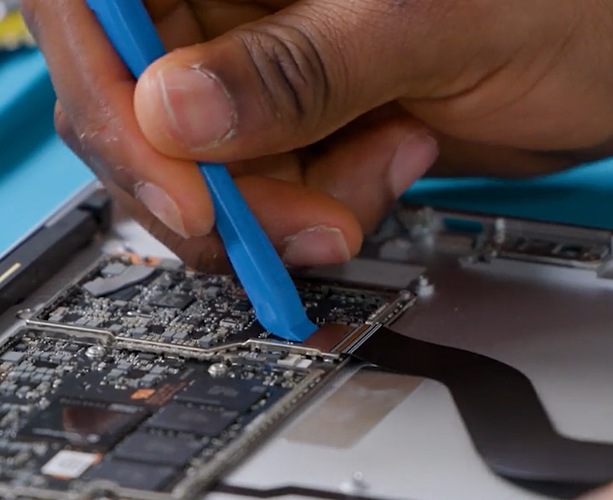

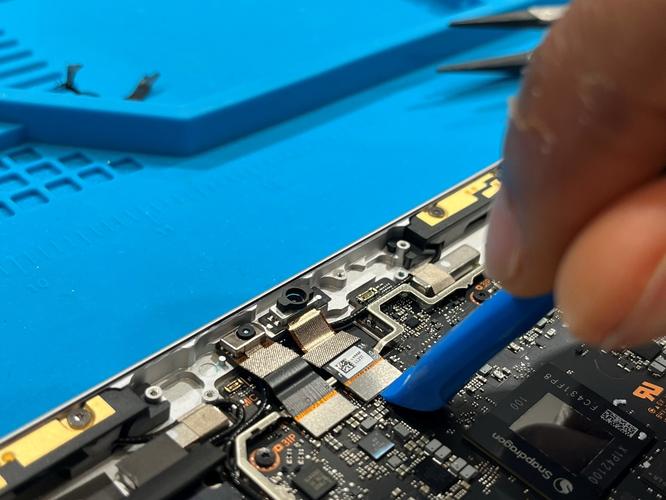

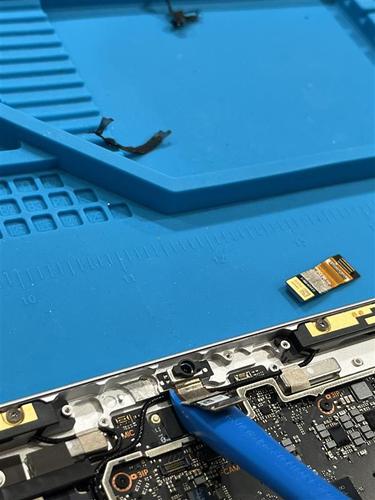

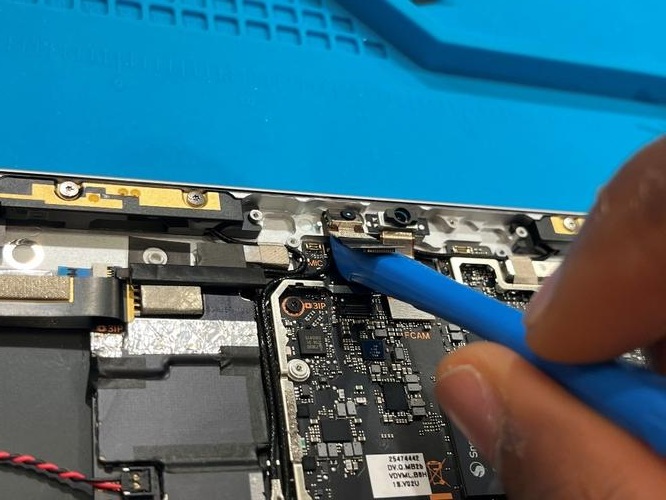

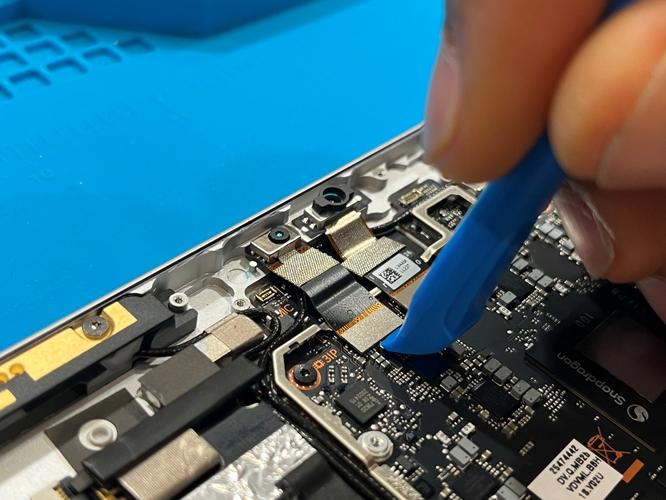

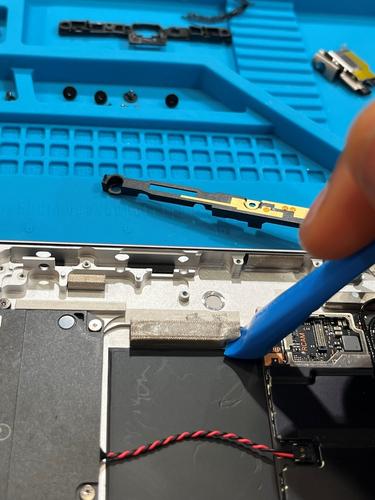

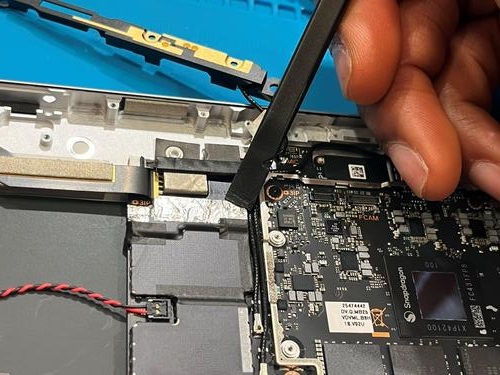

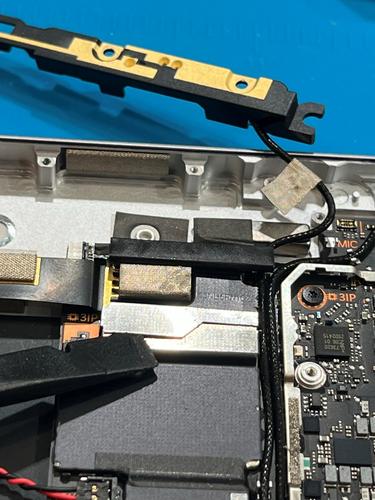

    3. Retire la pantalla FPC – Usando la herramienta de apertura de plástico o spudger de nylon, retire la pantalla FPC de la placa base levantando suavemente en el borde superior de la FPC.

      Una persona que usa una herramienta para fijar una placa de circuitos.

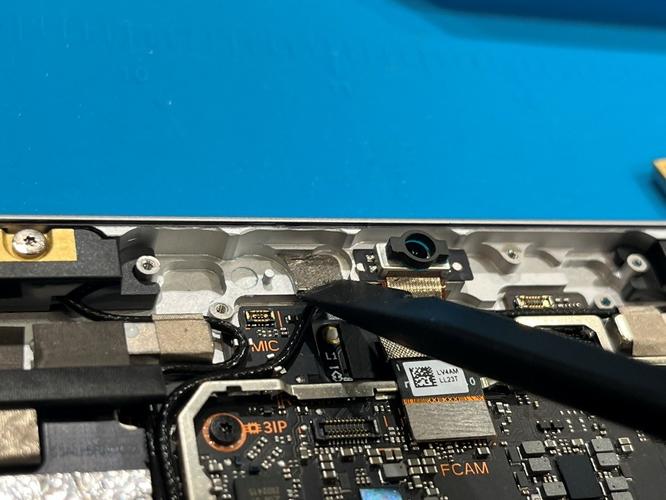

  2. Retire la malla del altavoz y el adhesivo residual del revestimiento y la pantalla – Inspeccione los bordes del dispositivo y muestre y quite cualquier adhesivo con el spudger de nylon. Quite cualquier malla de altavoz restante del gabinete. Utilice el extremo plano de un spudger de nylon para quitarlo insertando el spudger entre la malla del altavoz y el revestimiento. Confirme una correcta eliminación de la malla del altavoz y su adhesivo comprobando que los tres recortes del revestimiento están expuestos, como se muestra.

    Un primer plano de un dispositivo.

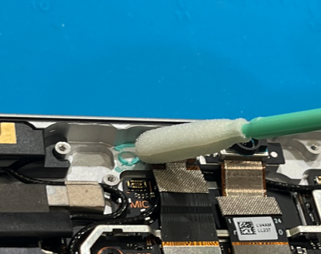

  3. Limpieza del revestimiento : con IPA y limpieza de hisopos, limpie cualquier adhesivo residual del borde del revestimiento. Asegúrese de que el área alrededor de las cámaras (borde superior) esté limpia y libre de polvo u otra contaminación. Limpie el área alrededor de la cámara con un paño sin pelusa. EVITE el contacto con la lente de la cámara frontal.

Importante

Evite el contacto con la lente de la cámara frontal y no use IPA para limpiar los bordes exteriores de la pantalla.

Pantalla de instalación de procedimiento

Importante

Compruebe el estado de la batería antes de comenzar la instalación de la pantalla. Los dispositivos que presentan problemas de batería, como se describe en la sección Lithium-Ion Battery Inspection de las directrices de seguridad, requieren un reemplazo completo del dispositivo.

Importante

Deje la protección en la nueva pantalla durante todos los pasos de instalación para evitar daños en el panel de visualización.

Importante

Inspeccione cuidadosamente todas las áreas internas del revestimiento en busca de objetos extraños sueltos antes de instalar la pantalla.

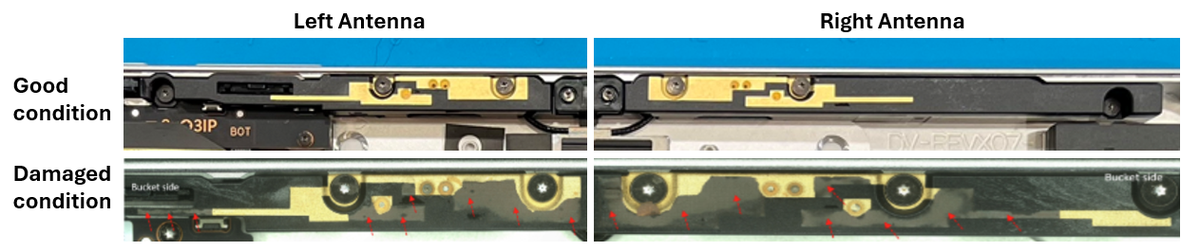

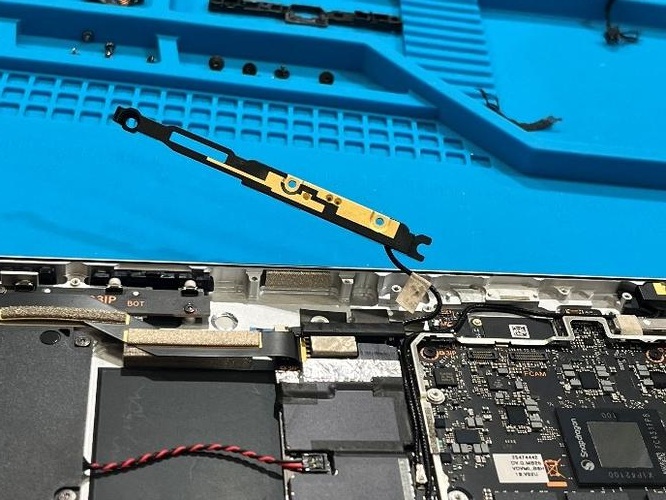

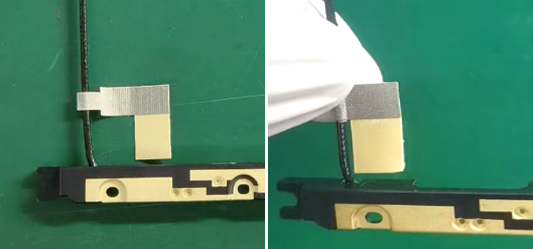

  1. Inspeccionar la cubierta de antena para ver si hay daños – Compruebe la cubierta de la antena izquierda y derecha en busca de cualquier daño de "peel-off" usando las imágenes para la comparación. Si alguna de las cubiertas de antena está dañada (daño de pelado indicado con flechas rojas), reemplácela por una nueva antes de continuar. Consulte Instalación de procedimiento (cubierta de antena) para obtener instrucciones detalladas.

    Un primer plano de un equipo.

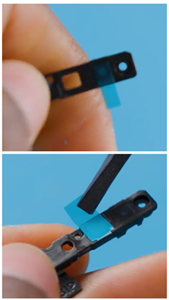

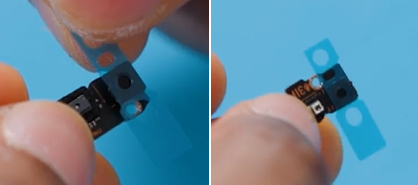

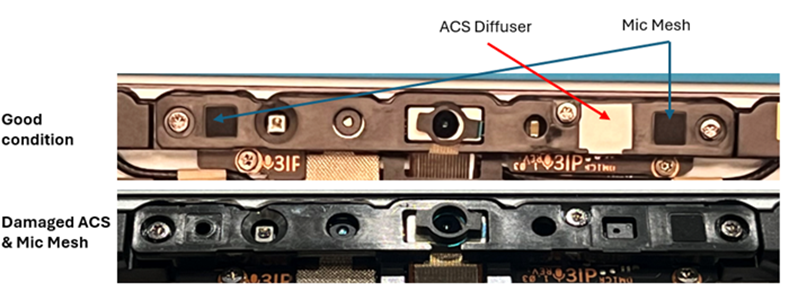

  2. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas o separadas de la cubierta del micrófono. Si se dañan, quítelas con pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

    Un primer plano de un dispositivo.

    Un primer plano de un pequeño trozo de plástico.

  3. Instale la pantalla FPC en la placa base – Si la pantalla FPC se desmontó de la placa base. Siga los pasos para instalar la pantalla FPC.

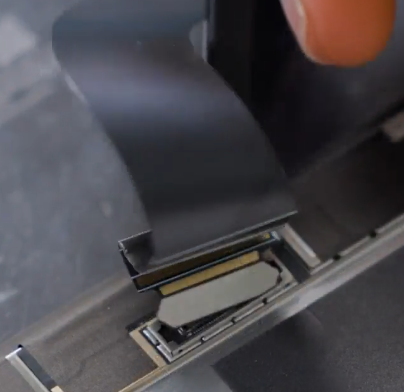

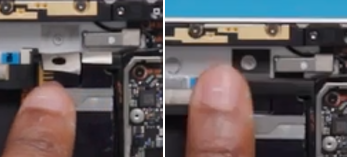

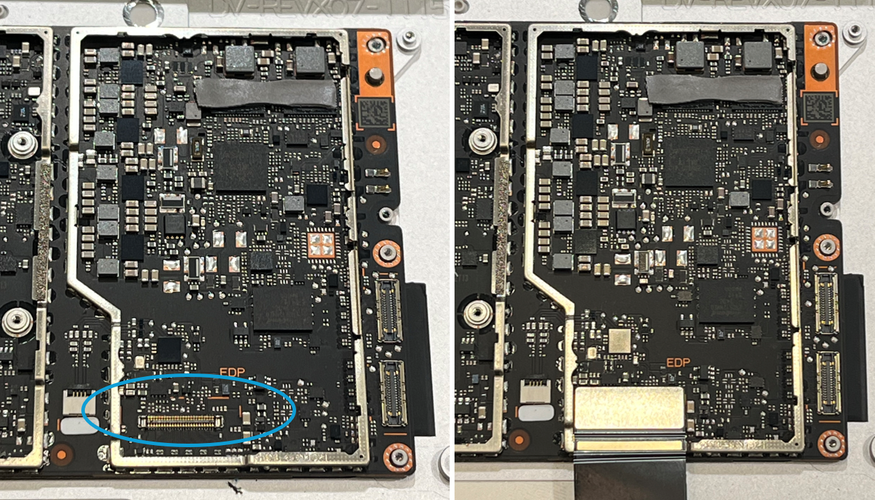

    1. Conecte la pantalla FPC a la placa base – Alinee el conector FPC de la pantalla al receptáculo de la placa base utilizando las líneas marcadas en oro para referencia sobre el posicionamiento. Una vez alineado, presione suavemente el conector para conectarlo a la placa base.

      Un primer plano de una placa de circuito.

Importante

Si la pantalla FPC no está alineada correctamente y está presionada, las patillas del conector se dañarán y el FPC tendrá que reemplazarse por uno nuevo.

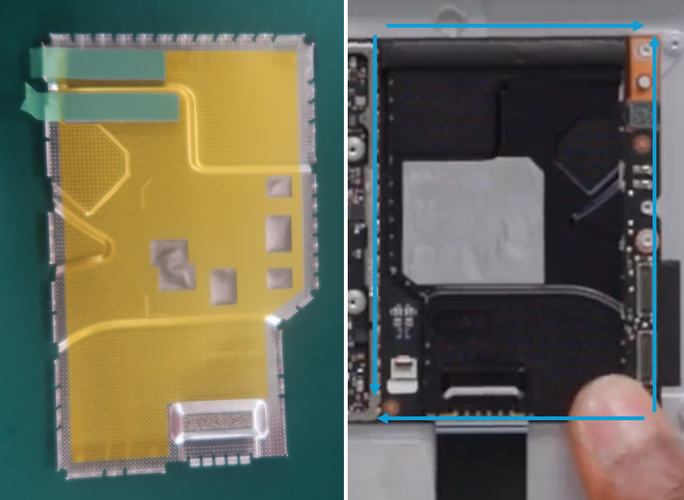

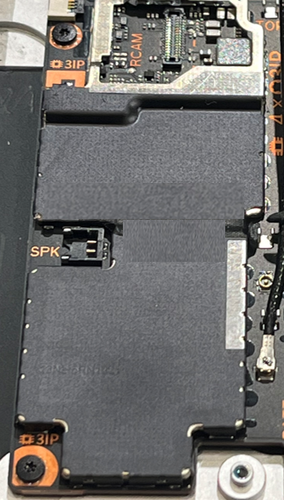

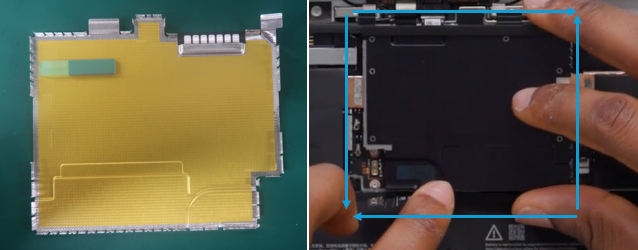

  1. Instalar la tapa del escudo T2 - Retire los papeles de liberación de las almohadillas TIM en la tapa del escudo T2. Montar la tapa del escudo en la dirección indicada, presionando alrededor de la cubierta del escudo con la mano. Compruebe que no haya daños ni deformación en los snaps del escudo.

    Un primer plano de un chip de computadora.

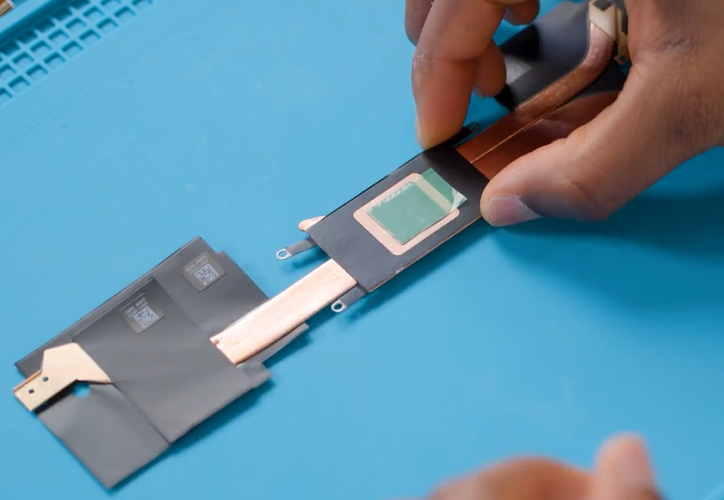

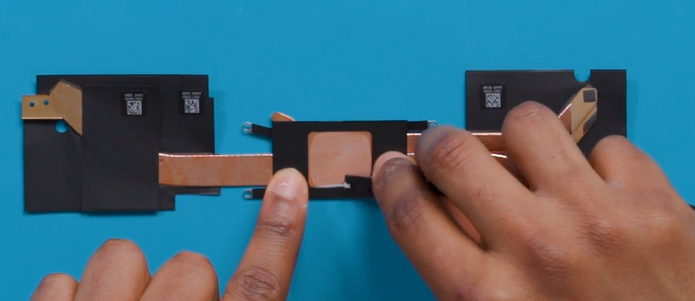

  2. Instalar módulo térmico – Volver a aplicar un nuevo TIM Pad e instalar el módulo térmico, 7 tornillos ( ) FPC, y cinta conductora 1. Consulte El módulo térmico de instalación de procedimientos para obtener instrucciones detalladas.

  3. Vuelva a conectar la batería FPC a la placa base – Siga los pasos para conectar el conector de la batería a la placa base.

    1. Alinee el conector FPC de la batería al receptáculo de la placa base utilizando la línea marcada en oro como referencia. Presione suavemente el conector para conectarlo.

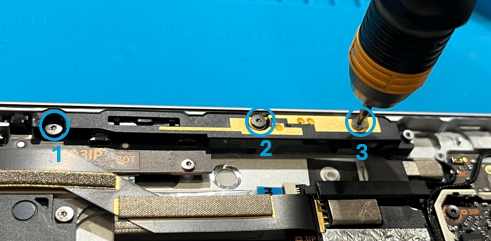

    2. Montar el soporte del conector de la batería y fijarlo en el gabinete con los dos tornillos del soporte ( ) y un destornillador 3IP.

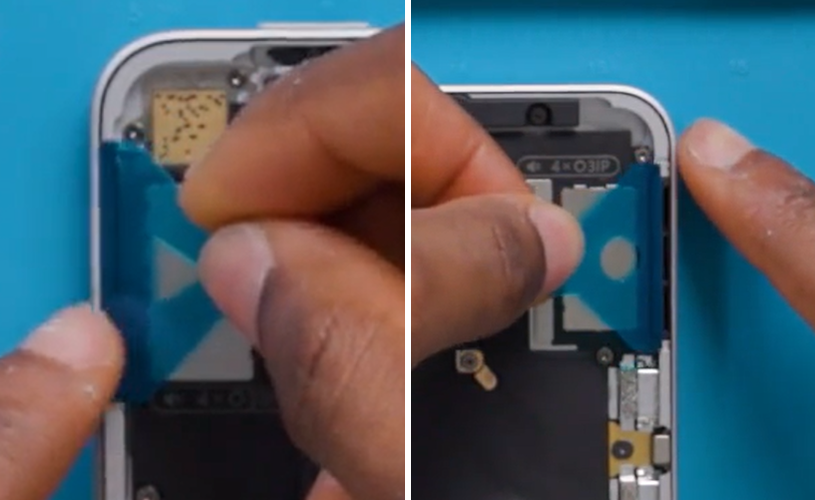

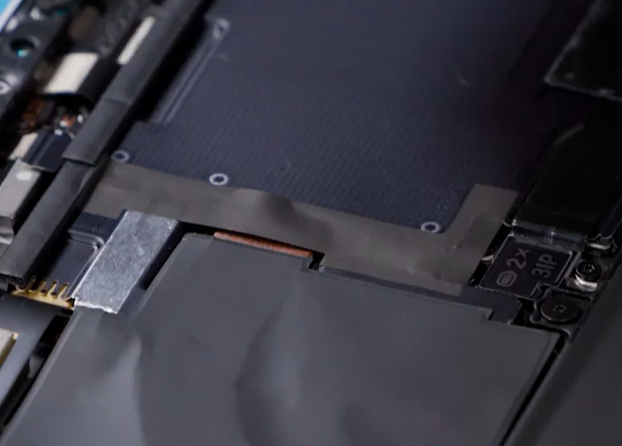

    3. Instale la cinta conductiva 2 según la orientación mostrada. Inicie la instalación de abajo a arriba. Quite el revestimiento azul después de la instalación.

      Un primer plano de un dispositivo.

    4. Instale la junta de tapa T3 Top Shield en la orientación mostrada.

      Una persona que corrige un dispositivo.

  4. Aplicar nuevo adhesivo del módulo de visualización – Después de limpiar el revestimiento con IPA junto con las superficies de unión PSA, espere al menos 30 segundos antes de aplicar las nuevas tiras PSA para permitir que la superficie se seque por completo. Aplique cuidadosamente las cuatro tiras de PSA al gabinete como se muestra en la imagen. Asegúrese de que la orientación de la PSA coincida con el contorno del revestimiento antes de quitar los revestimientos. Deje el revestimiento azul en el PSA, ya que se quitará en un paso posterior.

    Un primer plano de un dispositivo.

  5. Instalar la nueva malla de altavoz : realice lo siguiente:

    1. Coloque la pantalla boca abajo en una superficie segura de ESD limpia.

    2. Limpie los bordes exteriores de la pantalla con un paño sin pelusas.

    3. Al volver a instalar la pantalla original, asegúrese de que los bordes exteriores estén limpios de cualquier residuos de PSA.

    4. Quite el revestimiento protector de la malla del altavoz izquierdo.

    5. Con el controlador transparente, alinee la malla en la apertura del altavoz de pantalla en el lado derecho del dispositivo.

    6. Presione la malla durante 10 segundos para activar el adhesivo.

    7. Quite cuidadosamente el controlador transparente.

    8. Repita el proceso para la malla del altavoz derecho en el otro lado.

    Un primer plano de la pantalla.

Importante

A medida que la pantalla está orientada hacia abajo, la orientación de la pantalla se voltea en comparación con lo que será cuando se aplique al dispositivo. La malla del altavoz izquierdo se aplica al lado derecho de la pantalla, en esta orientación, y la malla del altavoz derecho se aplica al lado izquierdo de la pantalla. Cada malla de altavoz está diseñada específicamente para ajustarse a su lado especificado.

  1. Conectar el módulo de visualización : coloca la pantalla boca abajo en el borde inferior del revestimiento, como se hizo después de separar la pantalla del revestimiento. Vuelva a conectar la pantalla FPC al conector de la pantalla. Presione el conector para asegurarse de que está completamente sentado. Continúe con la instalación de una nueva tapa de blindaje sobre el FPC. Asegúrese de que todos los bordes del escudo se ajusten en su lugar presionando alrededor de los bordes del escudo con el dedo.

  2. Instale el módulo de visualización en el gabinete – Mientras mantiene la pantalla (con la pantalla hacia arriba), quite los revestimientos PSA del revestimiento para exponer el adhesivo en los 4 bordes. Alinee primero la pantalla a lo largo del borde inferior (de entrada) y baje el resto de la pantalla después de encontrar la alineación. Asegúrese de que el vidrio esté enrojeció en el gabinete y no descanse en ningún lugar sobre la punta del gabinete.

    Un dibujo de una tableta

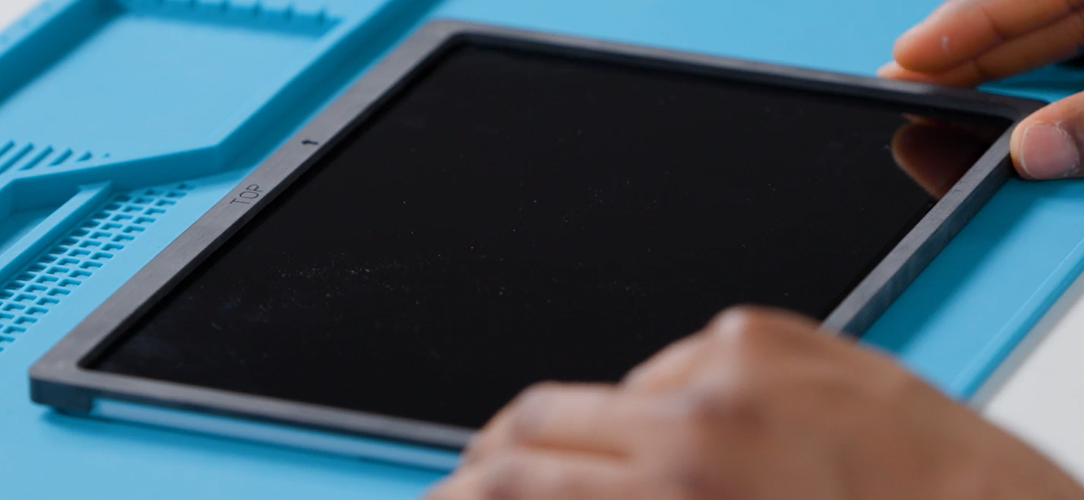

  3. Unir el adhesivo – Coloque el marco de unión de la pantalla de superficie en el dispositivo de acuerdo con la orientación mostrada en la imagen. Coloque una almohadilla de espuma sobre el marco de enlace. Coloque 32kg de peso sobre la almohadilla de espuma y el marco de unión. Deje el peso en su lugar durante 2 minutos para garantizar la activación de PSA.

    Marco de unión sobre la pantalla

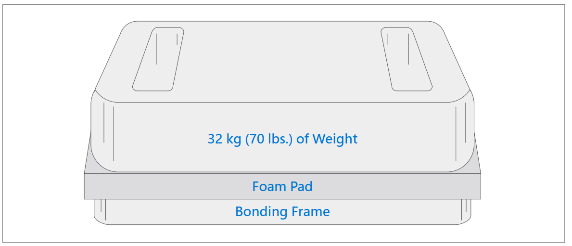

    1. Configuración de peso de Ruck

      Captura de pantalla de una escala de peso

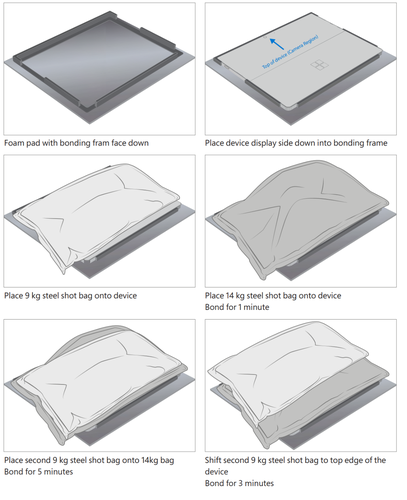

    2. Configuración de la bolsa de inyección de acero

      Un collage de diferentes tipos de almohadas

  4. Después de la inspección de la unión : quite los elementos ponderados del dispositivo. Levante el dispositivo cuidadosamente fuera del marco para evitar daños. Inspeccione la pantalla en busca de arañazos, grietas, huecos grandes y asegúrese de que está vaciado en el revestimiento.

  5. Encender el dispositivo al escritorio de Windows : conecte el dispositivo a la alimentación y presione el botón de encendido. Permitir que el dispositivo arranque en el escritorio de Windows antes de pasar a la sección Procedimiento finalizar (módulo de visualización).

Visualización de finalización de procedimiento

Importante

Esta sección solo se aplica a las instancias en las que va a reemplazar la presentación. Si se reutiliza la pantalla, esta sección no es necesaria. Si la pantalla no se puede usar debido a daños o errores, conecte un monitor externo al dispositivo para realizar estos pasos.

  1. Conectar USB: Conecte USB con el Kit de herramientas de diagnóstico de Surface (SDT) cargado en un puerto USB disponible en el dispositivo que se está reparando.

  2. Iniciar SDT: Desde el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  3. Ejecutar calibración de pantalla táctil : En la pantalla de inicio de SDT, seleccione Reparar en el menú desplegable. A continuación, seleccione Reparar configuración y validación para entrar en la pantalla de selección. Ejecute la herramienta Pantalla táctil (calibración) para calibrar la nueva pantalla. Siga todas las instrucciones en pantalla y permita que el dispositivo se reinicie cuando se le solicite.

Importante

Si se produce un error en la calibración, reinicie el dispositivo e intentó de nuevo. Si el error continúa, la pantalla podría ser defectuosa y requerir su reemplazo.

  1. Iniciar SDT: Una vez que el dispositivo se haya reiniciado y esté en el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  2. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): Ejecute todos los diagnósticos para asegurarse de que el dispositivo funciona según lo esperado antes de avanzar.

  3. Inspección final : Quite la protección de la pantalla. Compruebe que los bordes laterales de la pantalla todavía están vacíos y que no hay pasos o espacios obvios entre la pantalla y el gabinete. Limpie el dispositivo exhaustivamente (incluso debajo del soporte) con un paño de microfibra para quitar las huellas digitales.

Proceso de reemplazo de batería

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Batería (consulte la lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x cinta FPC de la batería – M1369599/600-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.6 x L2.3 3IP (tornillos de marco de batería) – M1341578/79-001

Batería de preparación del procedimiento

Importante

Esta sección solo se aplica a las instancias en las que va a reemplazar la batería. Si la batería se reutiliza, esta sección no es necesaria.

  1. Conectar USB: Conecte USB con el Kit de herramientas de diagnóstico de Surface (SDT) cargado en un puerto USB disponible en el dispositivo que se está reparando.

  2. Encendido del dispositivo: Conecte una fuente de alimentación al dispositivo. Presione el botón de encendido del dispositivo para encenderlo. Permitir que arranque en el escritorio de Windows antes de continuar.

  3. Iniciar SDT: Desde el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  4. Ejecutar reparación de batería (configuración) – En la pantalla de inicio de SDT, seleccione Reparar en el menú desplegable. A continuación, seleccione Reparar configuración y validación para entrar en la pantalla de selección. Ejecute la reparación de batería (configuración) para poner el dispositivo en modo de reparación. Siga todas las instrucciones en pantalla y permita que el dispositivo se apague cuando se le solicite. Desconecte la fuente de alimentación y quite la unidad USB antes de continuar.

  5. Apagar el dispositivo – Asegúrese de que el dispositivo está apagado descargando completamente la batería. Consulte la sección Repair-Specific-Precautions-and-Warnings (Precauciones y advertencias específicas de reparación) de la página de directrices de seguridad. El dispositivo debe desconectarse de una fuente de alimentación y se quitan todos los cables y unidades.

Batería de eliminación de procedimiento

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

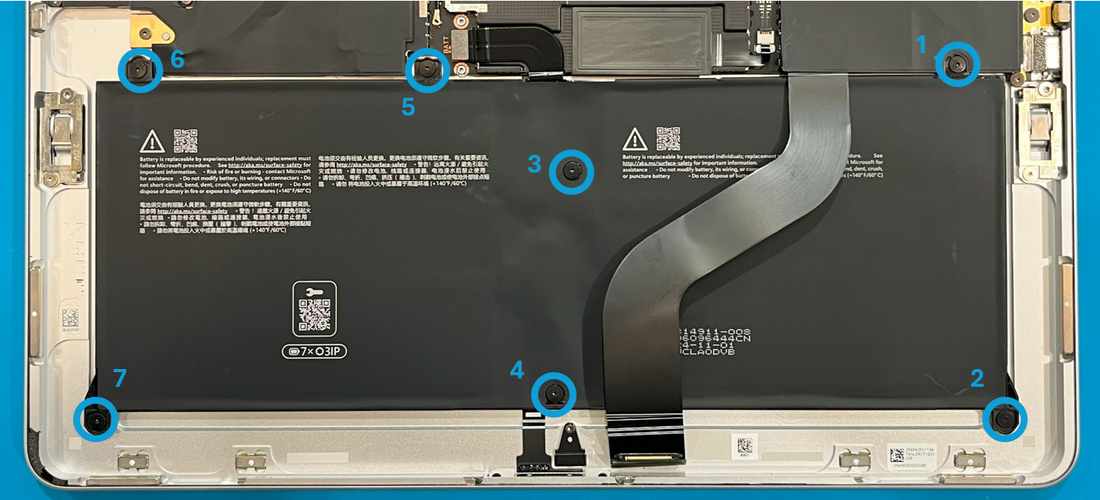

  2. Retire los tornillos de la batería – Retire los 7 tornillos ( ) del marco de la batería utilizando un controlador 3IP (Torx-Plus) en el orden mostrado.

    Un primer plano de un dispositivo.

  3. Levantar la batería del gabinete – Con dos manos, agarrar la batería por los puntos mostrados en la foto y levantar suavemente la batería fuera del gabinete. Establezca la batería en una superficie plana limpia, segura para ESD. Si vuelve a usar la batería original en el caso de un reemplazo del gabinete, levante e instale la batería directamente en el nuevo gabinete después de inspeccionar el dispositivo en busca de objetos y tornillos extraños.

    Una mano que sostiene un dispositivo.

Nota

Si el Display FPC todavía está conectado a la placa base y se apoya en la batería, la batería se quitará levantando suavemente de los jefes de tornillo y hacia el lado inferior del dispositivo. Asegúrese de que la conexión Display FPC no esté doblada en un ángulo de 90⁰.

Advertencia

Solo maneje la batería por el marco de plástico. Doblar, torcer o afectar a la batería puede dañar la batería, dañar el dispositivo o provocar lesiones personales graves o daños a la propiedad. Use siempre dos manos al manipular la batería.

Importante

Coloque la batería en algún lugar donde la batería no pueda ponerse en contacto accidentalmente ni dañarse. NO coloque nada encima de la batería.

Importante

Al eliminar la batería, asegúrese de reciclar de acuerdo con las leyes locales. Consulte Requisitos de cumplimiento ambiental para obtener más detalles.

Importante

La placa base y la batería son sensibles a ESD y pueden dañarse fácilmente. Es fundamental garantizar una puesta a tierra adecuada antes de realizar cualquier trabajo en estas piezas.

Advertencia

En el caso de un evento de batería, sumerja todo el dispositivo en un revestimiento de 1 galón lleno de 0,5 galones de arena limpia. Asegúrese de que todo el dispositivo está sumergido. NO intente recoger el dispositivo.

Batería de instalación de procedimiento

  1. Inspeccionar el dispositivo: compruebe si hay artículos sueltos que puedan estar presentes en el dispositivo. Realice las siguientes acciones:

    1. Compruebe y quite los objetos extraños que los imanes puedan haber atraído.

    2. Preste especial atención a las áreas magnetizadas alrededor del borde de los gabinetes.

    3. Compruebe que todos los tornillos quitados se tienen en cuenta y no se han colocado en el interior del dispositivo.

    4. Los tornillos sueltos nunca deben almacenarse en las áreas magnéticas del gabinete.

  2. Insertar la nueva batería – Abra cuidadosamente el embalaje de la batería. Recoger la batería con los bucles de manipulación y colocarla en el dispositivo. Alinee los agujeros para que la batería se coloque en su lugar.

Advertencia

Solo maneje la nueva batería por los bucles de plástico. Doblar, torcer o afectar a la batería puede dañar la batería, dañar el dispositivo o provocar lesiones personales graves o daños a la propiedad. Use siempre dos manos al manipular la batería.

  1. Instalar los tornillos de la batería – Con un controlador de 3IP (Torx-plus), instale los 7 tornillos del marco de la batería ( ) y luego apriete cada uno porun giro adicional de 1/8 (45⁰).

    Un primer plano de un dispositivo.

Importante

Tenga cuidado de no apretar demasiado los tornillos. Si el marco de la batería está roto o la batería está dañada de alguna manera durante la instalación, no se puede usar y debe reemplazarse.

  1. Quitar el revestimiento – Una vez que todos los tornillos estén sentados, mantenga presionada una de las pestañas izquierda o derecha del revestimiento de la batería y despeje el revestimiento lejos de la batería. Si estás trabajando en otros componentes, aplica la tapa de la batería surface segura para ESD para asegurarte de que la batería está protegida.

  2. Instalación de la cinta FPC de la batería – Si la tapa del escudo T1 no se ha desensamblado, quite la cinta FPC de la batería antigua en la parte inferior izquierda del escudo y reemplácela por una nueva proporcionada en el kit de reemplazo en la orientación mostrada en la imagen.

    Un primer plano de una pegatina negra.

  3. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

Procedimiento para finalizar la batería

  1. Encendido del dispositivo: Conecte una fuente de alimentación al dispositivo y encántelo hasta que llegue al escritorio de Windows.

  2. Conectar USB: Conecte USB con el Kit de herramientas de diagnóstico de Surface (SDT) cargado en un puerto USB disponible en el dispositivo que se está reparando.

  3. Iniciar SDT: Desde el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  4. Permitir que la batería se cargue – Con el dispositivo conectado a una fuente de alimentación, deje que la batería se cargue hasta que el icono de batería de Windows lea al menos el 50 % de carga restante de la batería.

  5. Ejecutar autenticación de batería: En la pantalla de inicio de SDT, seleccione Reparar en el menú desplegable. A continuación, seleccione Reparar configuración y validación para entrar en la pantalla de selección. Seleccione la herramienta Reparación de batería (validación) y siga las indicaciones en pantalla hasta que se complete la autenticación correcta.

Importante

La autenticación de batería requiere una conexión a Internet estable y la versión más reciente del Kit de herramientas de diagnóstico de Surface. Si se produce un error en la herramienta de validación de batería o no se detecta correctamente, instale la extensión de administración de Surface, reinicie el dispositivo e inténtelo de nuevo con una nueva conexión a Internet. Si continúan los errores, póngase en contacto con Soporte técnico de Microsoft.

  1. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): Ejecute todos los diagnósticos para asegurarse de que el dispositivo funciona según lo esperado antes de avanzar.

  2. Apagar el dispositivo : apague el dispositivo mediante el menú inicio del sistema operativo.

Proceso de reemplazo del módulo de micrófono

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Módulo de micrófono (consulte la lista de elementos de servicio ilustrados)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 2 x Malla de micrófono PSA – M1352125/26-001

  • 1 x pasta térmica 1cc – M1019757-006

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) – M1369668-001

    • M1.2 x L2.1 3IP (tornillos de placa de micrófono) – M1341576/77-001

Micrófono de eliminación de procedimiento

  1. Quitar módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire la cubierta del micrófono – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta al gabinete en el orden mostrado. Levante cuidadosamente la cubierta de la carcasa con la herramienta de apertura de plástico para levantarla de su borde.

    Un primer plano de un dispositivo.

  3. Retire la placa del micrófono izquierdo – Con un destornillador 3IP, quite el tornillo ( ) que fija la placa del micrófono izquierdo al gabinete. Con la herramienta de apertura de plástico o spudger de nylon, levante suavemente el borde de la placa y desconéctelo de la placa base.

    Un primer plano de un dispositivo.

  4. Limpiar la pasta térmica – Limpie cualquier pasta térmica residual debajo de la placa del micrófono izquierdo con un hisopo de limpieza.

    Un primer plano de un dispositivo.

  5. Retire la placa del micrófono derecho – Usando un destornillador 3IP, retire el tornillo ( ) que fija la placa del micrófono derecho al gabinete. Con la herramienta de apertura de plástico o spudger de nylon, levante suavemente el borde de la placa y desconéctelo de la placa base.

    Un primer plano de un dispositivo.

  6. Remove Microphone Mesh PSA - Using plastic tweezers, remove the old mesh PSA from the left and right microphone boards.

    Un primer plano de una persona que sostiene un dispositivo pequeño.

Micrófono de instalación de procedimiento

  1. Instalar Microphone Mesh PSA (solo volver a usar): este paso solo es necesario si está reutilizando las placas de micrófono. Si usa un nuevo conjunto de placas de micrófonos, vaya al paso 2.

    1. Quite el papel de liberación transparente de los PSA de malla de micrófono y adjúntelos a las placas de micrófono izquierda y derecha con las líneas marcadas en oro como referencia de localización.

      Un primer plano de un dedo.

    Importante

    Asegúrese de que la malla no está conectada en una posición incorrecta, ya que esto provocará una calidad de sonido deficiente.

  2. Instalar la placa del micrófono derecho – Alinear la placa del micrófono derecho con la ranura en el cubo, utilizando los anclajes de localización como referencia para la parte superior de la placa, y la línea marcada en oro en la placa base como referencia para la parte inferior de la placa. Presione suavemente la placa para conectarla a la placa base principal. Con un destornillador 3IP, fijar el tornillo de la placa del micrófono derecho ( ). Quite el papel de liberación azul para exponer el PSA.

    Un primer plano de un dispositivo.

Importante

Compruebe para asegurarse de que el cableaxil de la cubierta de antena derecha no funciona debajo de la placa del micrófono derecho, sino que se encuentra encima o al lado de la placa.

  1. Aplicar pasta térmica al revestimiento – Con la jeringa proporcionada en el kit de reemplazo, aplique media cuadrícula de pasta térmica (aproximadamente 32mg) en la ubicación resaltada

    Un primer plano de un dispositivo azul.

  2. Instalarla placa del micrófono izquierdo : alinee la placa del micrófono izquierdo con la ranura en el cubo, utilizando los anclajes de localización como referencia para la parte superior de la placa, y la línea marcada en oro en la placa base como referencia para la parte inferior de la placa. Presione suavemente la placa para conectarla a la placa base principal. Con un destornillador 3IP, fijar el tornillo de la placa del micrófono izquierdo ( ). Quite el papel de liberación azul para exponer el PSA.

    Un destornillador en un dispositivo.

Importante

Compruebe para asegurarse de que el cableaxil de la cubierta de antena izquierda no funciona debajo de la placa del micrófono izquierdo, sino que se encuentra encima o al lado de la placa.

  1. Instalar la cubierta del micrófono : siga los pasos para instalar la cubierta del micrófono.

    1. Reenarque el caucho del micrófono – Inspeccione la parte inferior de la cubierta del micrófono para comprobar que los 2 cauchos del micrófono están montados en la cubierta. Si se quitaron durante el proceso de desenlazamiento, reinstálelos en la cubierta del micrófono. Asegúrese de que están instalados en la orientación adecuada con el lado liso de la goma hacia fuera, como se muestra.

      Un primer plano de un dedo.

    2. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si se dañan, quítelas con pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

      Un primer plano de un dispositivo.

      Un primer plano de un pequeño trozo de plástico.

    3. Fijar los tornillos de la cubierta del micrófono – Montar la cubierta del micrófono en la posición utilizando los contornos del gabinete y los postes de alineación. Con un destornillador 3IP, fijar los tres tornillos ( ) de la cubierta del micrófono en su lugar en el orden mostrado.

      Un primer plano de un dispositivo.

  2. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

  3. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  4. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de cámara frontal

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Cámara frontal (consulte lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 2 x Malla de micrófono PSA – M1352125/26-001

  • 1 x PSA cámara frontal – M1369590/91-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) – M1369668-001

Cámara frontal de eliminación de procedimiento

  1. Quitar elmódulo de visualización: Debond la pantalla con la herramienta Surface Debonding. Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire la cinta conductora 1 – Con un par de pinzas de plástico, quite la cinta conductora 1 de la tapa de blindaje T1.

    Un primer plano de un equipo.

  3. Desconectar NFC FPC : si el dispositivo está habilitado para NFC, use un spudger de plástico para desconectar el bloqueo temporal del conector NFC resaltado en la imagen y quite suavemente el FPC NFC del conector.

    Un primer plano de un dispositivo.

  4. Retire la tapa del escudo T1 – Usando pinzas seguras para ESD, retire cuidadosamente la tapa del escudo T1 identificada. Si el dispositivo está habilitado para NFC, no descarte la tapa de blindaje T1, ya que el FPC NFC se reutilizará durante el nuevo ensamblado.

    Un primer plano de un dispositivo.

  5. Retire la cubierta del micrófono – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta al gabinete en el orden mostrado. Levante cuidadosamente la cubierta de la carcasa con la herramienta de apertura de plástico para levantarla de su borde.

    Un primer plano de un dispositivo.

  6. Desconectar la cámara frontal FPC – Utilizando la herramienta de apertura de plástico, levante suavemente en el borde del conector FPC de la cámara frontal para desconectarlo de la placa base.

    Una mano que sostiene una herramienta azul.

  7. Retire la cámara frontal – Usando el extremo plano de la herramienta de apertura de plástico, coloque la herramienta debajo del borde inferior de la cámara frontal y levante cuidadosamente para pelar la cámara frontal fuera del gabinete.

    Un primer plano de un dispositivo azul.

  8. Limpiar psa de cámara frontal – Usando un par de pinzas de plástico o spudger de nylon, retire la antigua cámara frontal PSA del cubo y / o la cámara. Limpie el área del cubo con IPA y limpie los swabs.

    Una persona que usa un dispositivo pequeño.

Cámara frontal de instalación de procedimiento

  1. Instalar el PSA de la cámara frontal (solo volver a usar): este paso solo es necesario si se reutiliza la cámara frontal. Si se usa una nueva cámara frontal, vaya al paso 2. Quite el revestimiento transparente de la PSA de la cámara frontal proporcionada en el kit de reemplazo. Alinee el PSA a la parte posterior de la cámara frontal usando los agujeros y el recorte de la cámara como guía. Presione firmemente el PSA contra la cámara durante 10 segundos.

    Un primer plano de un dedo que sostiene un pequeño trozo de dispositivo electrónico.

  2. Preparación de NFC FPC para su reensamblado : siga las instrucciones para preparar el módulo NFC para el reasensamblado.

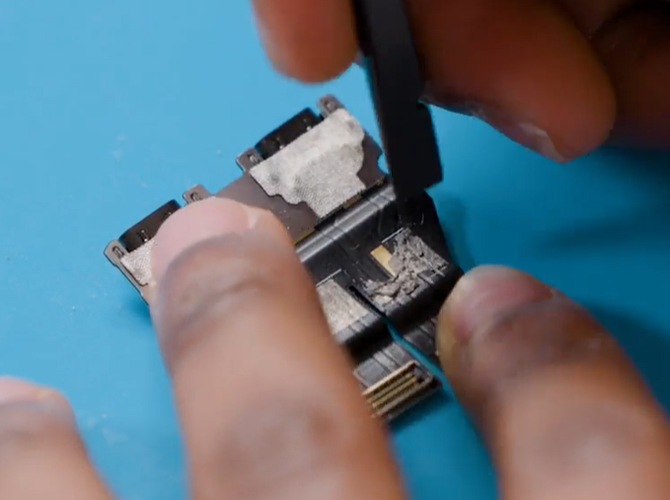

    1. Retire cuidadosamente el módulo NFC de la tapa de escudo T1 antigua.

      Una persona que contiene un objeto negro.

    Importante

    Asegúrese de que no inicia la eliminación de la sección media del módulo, ya que esto dañará de forma permanente.

    1. Limpie cualquier adhesivo remanente de la parte posterior del módulo utilizando un swab de limpieza e IPA.

    Importante

    Use cantidades escasas de IPA para limpiar la superficie posterior del módulo, ya que un uso excesivo podría hacer que el IPA se vea en el módulo, dañándolo.

    1. Aplique el nuevo PSA proporcionado en el kit de reemplazo a la parte posterior del módulo NFC, según la imagen.

      Una persona que sostiene un dispositivo pequeño.

  3. Instalar la cámara frontal : quite el revestimiento psa azul en la parte posterior de la cámara frontal. Con pinzas para controlar la cámara, instale la cámara con los anclajes de localización para obtener instrucciones. Presione suavemente la cámara firmemente durante 10 segundos. Quite la cubierta de la cámara cuando haya terminado (solo disponible en los nuevos módulos de cámara frontal).

  4. Conectar la cámara frontal FPC – Con los dedos, o el extremo plano de un spudger de nylon, presione la cámara frontal FPC en el conector de la placa base

  5. Instalar la cubierta del micrófono : siga los pasos para instalar la cubierta del micrófono.

    1. Reenarque el caucho del micrófono – Inspeccione la parte inferior de la cubierta del micrófono para comprobar que los 2 cauchos del micrófono están montados en la cubierta. Si se quitaron durante el proceso de desenlazamiento, reinstálelos en la cubierta del micrófono. Asegúrese de que están instalados en la orientación adecuada con el lado liso de la goma hacia fuera, como se muestra.

      Un primer plano de un dedo.

    2. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si está dañado, quítelos con un par de pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

      Un primer plano de un dispositivo.

      Un primer plano de un pequeño trozo de plástico.

    3. Fijar los tornillos de la cubierta del micrófono – Montar la cubierta del micrófono en la posición utilizando los contornos del gabinete y los postes de alineación. Con un destornillador 3IP, fijar los tres tornillos ( ) de la cubierta del micrófono en su lugar en el orden mostrado.

      Un primer plano de un dispositivo.

  6. Instalar el escudo T1– Retire el papel de liberación del panel TIM en la tapa del escudo T1. Levante suavemente el cable de la batería y monte la tapa del escudo en la dirección indicada, presionando alrededor de la cubierta del escudo con la mano. Compruebe que no haya daños ni deformación en los snaps del escudo.

    Un primer plano de un chip de computadora.

  7. Ensamblar NFC FPC en la tapa del escudo T1 : si el dispositivo es un dispositivo habilitado para NFC, conecte el módulo NFC FPC al conector ZIF, lo que garantiza que se conecte el bloqueo temporal del conector. Retire el soporte de papel de liberación del módulo y ensémblelo en la tapa del escudo T1.

  8. Instale la cinta conductora 1 : monte la cinta conductora 1 en el área marcada.

    Un primer plano de un equipo.

  9. Instale el módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas**.**

  10. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  11. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de cámara infrarroja

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Cámara infrarroja (consulte lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 2 x Malla de micrófono PSA – M1352125/26-001

  • 1 x CÁMARA IR PSA – M1369594/95-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) /> – M1334202/203-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) /> – M1369668-001

Cámara infrarroja de eliminación de procedimiento

  1. Quitar elmódulo de visualización: Debond la pantalla con la herramienta Surface Debonding. Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire la cinta conductora 1 – Con un par de pinzas de plástico, quite la cinta conductora 1 de la tapa de blindaje T1.

    Un primer plano de un equipo.

  3. Desconectar NFC FPC : si el dispositivo está habilitado para NFC, use un spudger de plástico para desconectar el bloqueo temporal del conector NFC resaltado en la imagen y quite suavemente el FPC NFC del conector.

    Un primer plano de un dispositivo.

  4. Retire la tapa del escudo T1 – Usando pinzas seguras para ESD, retire cuidadosamente la tapa del escudo T1 identificada. Si el dispositivo está habilitado para NFC, no descarte la tapa de blindaje T1, ya que el FPC NFC se reutilizará durante el nuevo ensamblado.

    Un primer plano de un dispositivo.

  5. Retire la cubierta del micrófono – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta al gabinete en el orden mostrado. Levante cuidadosamente la cubierta de la carcasa con la herramienta de apertura de plástico para levantarla de su borde.

    Un primer plano de un dispositivo.

  6. Desconectar la cámara IR FPC – Utilizando la herramienta de apertura de plástico, levante suavemente en el borde del conector FPC de la cámara frontal para desconectarlo de la placa base.

    Imagen relacionada con el Surface Pro proceso de reparación de 12 pulgadas.

  7. Retire la cámara IR – Usando el extremo plano de la herramienta de apertura de plástico, coloque la herramienta debajo del borde inferior de la cámara frontal y levante cuidadosamente para pelar la cámara frontal fuera del gabinete.

    Una mano que sostiene una herramienta azul.

  8. Clean IR Camera PSA – Using a pair of plastic tweezers or Nylon spudger, remove the old front camera PSA from the bucket and/or the camera. Limpie el área del cubo con IPA y limpie los swabs.

    Un primer plano de un dispositivo.

Cámara infrarroja de instalación de procedimiento

  1. Instale la cámara IR PSA : quite el revestimiento transparente inferior de la cámara IR PSA proporcionada en el kit de reemplazo. Alinee el PSA con la región del gabinete resaltada con el esquema del gabinete como guía. Presione firmemente el PSA durante 10 segundos.

    Un primer plano de un dispositivo.

  2. Preparación de NFC FPC para su reensamblado : siga las instrucciones para preparar el módulo NFC para el reasensamblado.

    1. Retire cuidadosamente el módulo NFC de la tapa de escudo T1 antigua.

      Una persona que contiene un objeto negro.

    Importante

    Asegúrese de que no inicia la eliminación de la sección media del módulo, ya que esto dañará de forma permanente.

    1. Limpie cualquier adhesivo remanente de la parte posterior del módulo utilizando un swab de limpieza e IPA.

    Importante

    Use cantidades escasas de IPA para limpiar la superficie posterior del módulo, ya que un uso excesivo podría hacer que el IPA se vea en el módulo, dañándolo.

    1. Aplique el nuevo PSA proporcionado en el kit de reemplazo a la parte posterior del módulo NFC, según la imagen.

      Una persona que sostiene un dispositivo pequeño.

  3. Instalar la cámara IR : quite el revestimiento PSA azul de la cámara IR PSA. Con pinzas para controlar la cámara, instale la cámara, utilizando el borde derecho del recorte del gabinete como soporte para la alineación correcta. Presione suavemente la cámara firmemente durante 10 segundos. Quite la cubierta de la cámara cuando haya terminado (solo disponible en los nuevos módulos de cámara frontal).

  4. Conectela cámara IR FPC – Con los dedos, o el extremo plano de un spudger de nylon, presione la cámara IR FPC en el conector de la placa base.

  5. Instalar la cubierta del micrófono : siga los pasos para instalar la cubierta del micrófono.

    1. Reenarque el caucho del micrófono – Inspeccione la parte inferior de la cubierta del micrófono para comprobar que los 2 cauchos del micrófono están montados en la cubierta. Si se quitaron durante el proceso de desenlazamiento, reinstálelos en la cubierta del micrófono. Asegúrese de que están instalados en la orientación adecuada con el lado liso de la goma hacia fuera, como se muestra.

      Un primer plano de un dedo.

    2. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si se dañan, quítelas con pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

      Un primer plano de un dispositivo.

      Un primer plano de un pequeño trozo de plástico.

    3. Fijar los tornillos de la cubierta del micrófono – Montar la cubierta del micrófono en la posición utilizando los contornos del gabinete y los postes de alineación. Con un destornillador 3IP, fijar los tres tornillos ( ) de la cubierta del micrófono en su lugar en el orden mostrado.

      Un primer plano de un dispositivo.

  6. Instalar el escudo T1– Retire el papel de liberación del panel TIM en la tapa del escudo T1. Levante suavemente el cable de la batería y monte la tapa del escudo en la dirección indicada, presionando alrededor de la cubierta del escudo con la mano. Compruebe que no haya daños ni deformación en los snaps del escudo.

    Un primer plano de un chip de computadora.

  7. Ensamblar NFC FPC en la tapa del escudo T1 : si el dispositivo es un dispositivo habilitado para NFC, conecte el módulo NFC FPC al conector ZIF, lo que garantiza que se conecte el bloqueo temporal del conector. Retire el soporte de papel de liberación del módulo y ensémblelo en la tapa del escudo T1.

  8. Instale la cinta conductora 1 : monte la cinta conductora 1 en el área marcada.

    Un primer plano de un equipo.

  9. Instale el módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas**.**

  10. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  11. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de cámara trasera

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Cámara trasera (consulte lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x espuma conductiva – M1369596-001

  • 1 x tapa de blindaje superior T3 – M1368705-001

  • 1 x cinta de papel de aluminio – M1357596/97-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L1.9 3IP (tornillos de cámara trasera) – M1334206/07-001

Procedimiento de eliminación de cámara trasera

  1. Quitar elmódulo de visualización: Debond la pantalla con la herramienta Surface Debonding. Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire la cinta de papel de aluminio – Usando un spudger de nylon, retire la cinta de papel de aluminio en la tapa superior T3.

    Una mano que sostiene una herramienta negra.

  3. Retire el conjunto de tapa T3 Top Shield – Usando pinzas de plástico o un spudger de nylon, retire la tapa del escudo superior T3 junto con la cinta que está conectada a ella.

    Un primer plano de un dispositivo.

  4. Retire la cámara trasera FPC – Usando la herramienta de apertura de plástico o un spudger de nylon, inspórtelo suavemente hasta el conector FPC de la cámara trasera desde el borde inferior del conector.

    Una mano que sostiene una herramienta azul.

Nota

Evite doblar excesivamente la FPC de la cámara trasera al sacar el conector para evitar daños permanentes en el FPC.

  1. Retire la cámara trasera – Usando un destornillador 3IP, retire los 2 tornillos de cámara trasera ( ) Pelar suavemente la cámara FPC lejos de la espuma conductora debajo de él y levantarlo fuera de la caja.

    Un primer plano de un destornillador.

  2. Retire la espuma conductora – Con los dedos, quite la espuma conductora de la carcasa. Use IPA y los hisopos de limpieza para limpiar cualquier adhesivo residual en la región grabada por láser del revestimiento.

    Una mano que sostiene una herramienta en un dispositivo.

Instalación del procedimiento Cámara trasera

  1. Instalar la espuma conductora – Retire el papel de liberación en la parte inferior de la espuma conductora y ensémblelo en el área grabada por láser del revestimiento.

  2. Instalar la cámara trasera – Montar la cámara trasera en el gabinete utilizando los anclajes de localización como referencia. Con un destornillador 3IP, fijar los dos tornillos de cámara trasera ( ) en el gabinete.

    Un primer plano de un destornillador.

  3. Conectar la cámara trasera FPC – Retire el papel de liberación en la parte superior de la espuma conductora y, a continuación, conecte el conector FPC de la cámara trasera a la placa base. Presione la cámara FPC contra la espuma conductora para activar el PSA debajo del FPC.

  4. Montar el ensamblaje de la tapa del escudo superior T3 – Instale la nueva tapa del escudo superior T3 proporcionada en el kit de reemplazo, asegurándose de que todos los bordes del escudo se ajusten en su lugar presionando alrededor del borde del escudo. Retire el papel de liberación de la cinta negra conectada a la tapa del escudo. Con un par de pinzas de plástico, presione la cinta con la publicación circular para la referencia de colocación.

    Un dedo presionando un botón en un dispositivo.

  5. Montar la cinta de papel de aluminio – Retire el revestimiento en la cinta de aluminio proporcionada en el kit de reemplazo. Use un par de pinzas para ensamblarlo, tomando nota del borde en esquina en el lado izquierdo. Presione hacia abajo en el área del paso y compruebe que la lámina no está dañada durante el montaje.

  6. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si está dañado, quítelos con un par de pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

    Un primer plano de un dispositivo. Un primer plano de un pequeño trozo de plástico.

  7. Instale el módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas**.**

  8. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  9. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de módulo térmico

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Módulo térmico (consulte la lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x tim pad – M1369584-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L1.9 3IP (tornillos de módulo térmico) – M1334230/31-001

Módulo térmico de eliminación de procedimientos

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire la cinta conductora 1 – Con un par de pinzas de plástico, quite la cinta conductora 1 de la tapa de blindaje T1.

    Un primer plano de un equipo.

  3. Desconectar NFC FPC : si el dispositivo está habilitado para NFC, use un spudger de plástico para desconectar el bloqueo temporal del conector NFC resaltado en la imagen y quite suavemente el FPC NFC del conector.

    Un primer plano de un dispositivo.

  4. Retire la tapa del escudo T1 – Usando pinzas seguras para ESD, retire cuidadosamente la tapa del escudo T1 identificada. Si el dispositivo está habilitado para NFC, no descarte la tapa de blindaje T1, ya que el FPC NFC se reutilizará durante el nuevo ensamblado.

    Un primer plano de un dispositivo.

  5. Retire los tornillos del módulo térmico – Usando un destornillador 3IP, retire los 7 tornillos ( ) que fijan el módulo térmico a la placa base en el orden mostrado. Tenga cuidado de no perder ningún tornillo en el gabinete durante el proceso de eliminación.

    Un primer plano de un dispositivo.

  6. Retire el módulo térmico – Utilizando la herramienta de apertura de plástico, aplique suavemente presión ligera debajo de cada borde del módulo térmico para separar lentamente el módulo del material térmico debajo y la placa base. Sosteniendo el módulo térmico de forma segura con las manos, quite el módulo y anótelo.

    Una persona que usa una herramienta para quitar las partes de cobre de un dispositivo.

  7. Limpiar los residuos de TIM de la placa base – Usando un spudger de nylon, raspar cualquier residuos tim de la placa base. Use IPA y un hisopo de limpieza para limpiar los residuos restantes.

    Una persona quitando un chip de un ordenador.

  8. Limpiar los residuos de TIM del módulo térmico (solo volver a usar): si el módulo térmico se reutiliza, desguace los residuos de TIM de la zona mostrada con un spudger de nylon. Use IPA y un hisopo de limpieza para limpiar los residuos restantes.

    Una persona que tiene un chip.

Módulo térmico de instalación de procedimientos

  1. Aplicar el nuevo tim pad al módulo térmico (solo volver a usar): vuelva a aplicar cuidadosamente el material TIM proporcionado en el kit de reemplazo en la parte posterior del módulo térmico.

    Una persona con un chip pequeño.

Nota

Este paso solo es necesario si está reutilizando el módulo térmico original. Si va a instalar un nuevo módulo térmico, omita este paso y comience en el paso 2.

  1. Preparación de NFC FPC para su reensamblado : siga las instrucciones para preparar el módulo NFC para el reasensamblado.

    1. Retire cuidadosamente el módulo NFC de la tapa de escudo T1 antigua.

      Una persona que contiene un objeto negro.

      Importante

      Asegúrese de que no inicia la eliminación de la sección media del módulo, ya que esto dañará de forma permanente.

    2. Limpie cualquier adhesivo remanente de la parte posterior del módulo utilizando un swab de limpieza e IPA.

      Importante

      Use cantidades escasas de IPA para limpiar la superficie posterior del módulo, ya que un uso excesivo podría hacer que el IPA se vea en el módulo, dañándolo.

    3. Aplique el nuevo PSA proporcionado en el kit de reemplazo a la parte posterior del módulo NFC, según la imagen.

      Una persona que sostiene un dispositivo pequeño.

  2. Montar el módulo térmico en la placa base – Retire el revestimiento del TIM en el módulo térmico y montarlo en su lugar en la placa base, utilizando los postes de localización como referencia. Fijar los siete tornillos del módulo térmico ( ) en el orden mostrado con un destornillador 3IP.

    Un primer plano de un dispositivo.

Importante

Tenga cuidado adicional de no doblar o torcer el módulo térmico. Si alguna parte del módulo térmico o las tuberías de calor están dobladas o deformadas, se debe reemplazar todo el módulo.

  1. Instalar el escudo T1– Retire el papel de liberación del panel TIM en la tapa del escudo T1. Levante suavemente el cable de la batería y monte la tapa del escudo en la dirección indicada, presionando alrededor de la cubierta del escudo con la mano. Compruebe que no haya daños ni deformación en los snaps del escudo.

    Un primer plano de un chip de computadora.

  2. Ensamblar NFC FPC en la tapa del escudo T1 : si el dispositivo es un dispositivo habilitado para NFC, conecte el módulo NFC FPC al conector ZIF, lo que garantiza que se conecte el bloqueo temporal del conector. Retire el soporte de papel de liberación del módulo y ensémblelo en la tapa del escudo T1.

  3. Instale la cinta conductora 1 : monte la cinta conductora 1 en el área marcada.

    Un primer plano de un equipo.

  4. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si se dañan, quítelas con pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

    Un primer plano de un dispositivo.

    Un primer plano de un pequeño trozo de plástico.

  5. Instale el módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

  6. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  7. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de la cubierta de antena

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Cubierta de antena (consulte la lista ilustrada de piezas de servicio)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x tim pad – M1369584-001

  • 1 x cinta de cable de antena – M1369589-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L1.9 3IP (tornillos de módulo térmico) – M1334230/31-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) – M1369668-001

    • M1.2 x L1.9 3IP (tornillos de cubierta de antena) – M1334230/31-001

Cubierta de antena de eliminación de procedimiento

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire el módulo térmico – Retire la cinta conductora 1, la tapa del escudo T1, el módulo NFC FPC, 7 tornillos ( ) y el módulo térmico. Consulte Eliminación de procedimiento (módulo térmico) para obtener instrucciones detalladas.

  3. Retire la cubierta del micrófono – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta al gabinete en el orden mostrado. Levante cuidadosamente la cubierta de la carcasa con la herramienta de apertura de plástico para levantarla de su borde.

    Un primer plano de un dispositivo.

  4. Desconectar la cámara frontal y la cámara de IR FPC: con la herramienta de apertura de plástico, desconecte cuidadosamente la cámara frontal y los conectores FPC de la cámara IR de la placa base.

    Una mano que sostiene una herramienta azul.

    Una mano que sostiene una herramienta a una placa de circuito.

  5. Desconecte los conectores de cable coax de antena – Usando una herramienta de apertura de plástico o spudger de nylon, desconecte cuidadosamente los dos cables de cable de cable de antena Wifi de la placa base. Quite el cable izquierdo de los clips de enrutamiento L1, L2 y L3 mostrados. Quite el cable derecho de los clips R1 y R2.

    Un primer plano de una placa de circuito.

  6. Retire los tornillosde la cubierta de antena izquierda – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta de la antena izquierda al gabinete en el orden mostrado.

    Un primer plano de un dispositivo.

  7. Retire la cubierta de antena izquierda – Retire la cubierta de la antena izquierda del gabinete, utilizando la herramienta de apertura de plástico para levantarla de su posición. Despega cuidadosamente la cinta del cable de la antena del imán izquierdo. Evite desmenuzar la cinta del cable de la antena, ya que se puede reutilizar durante la reensamblación.

    Un primer plano de un dispositivo.

  8. Retire los tornillosde la antena derecha – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta de la antena derecha al gabinete en el orden mostrado.

    Un primer plano de un dispositivo.

  9. Retire la cubierta de antena derecha – Retire la cubierta de la antena derecha del gabinete, utilizando la herramienta de apertura de plástico para levantarla de su posición. Despega cuidadosamente la cinta del cable de la antena del imán derecho. Evite desmenuzar la cinta del cable de la antena, ya que se puede reutilizar durante la reensamblación.

Cubierta de antena de instalación de procedimiento

  1. Instalar una nueva cinta de cable de antena (solo volver a usar) – Retire la cinta de cable antigua de la cubierta original de la antena. Conecte el borde inicial de la nueva cinta de cable al área plateada o sin calentar del cable. Envolver continuamente la cinta alrededor del cable, deteniéndose una vez que se alcanza el papel de liberación en el final de la cinta.

    Un primer plano de un dispositivo.

Nota

Este paso solo es necesario si estás reutilizando las cubiertas de antena originales y la cinta de cables original no es apta para su reutilización (es decir, rasgada o arrugada).

  1. Instalar la cubierta de antena derecha – Montar la cubierta de antena derecha en el gabinete utilizando los postes de localización como guía. Con un destornillador 3IP, fijar los tres tornillos de la cubierta de antena ( ) en el gabinete.

  2. Instalar cubierta de antena izquierda – Montar la cubierta de antena izquierda en el gabinete utilizando los postes de localización como guía. Con un destornillador 3IP, fijar los tres tornillos de la cubierta de antena ( ) en el gabinete.

  3. Instalar conectores de cable coax de antena – Enrute el cable de antena izquierdo a través de clips L1 y L2 en secuencia, enderezándolo a medida que vaya. A continuación, dobla suavemente a la derecha y lo guía en clip L3. Enrute el cable de antena derecho a través de los clips R1 y R2.

    Un primer plano de una placa de circuito.

  4. Conectar cinta de cable de antena – Retire el papel de liberación en la parte posterior de las cintas de cable para las cubiertas de antena izquierda y derecha. Conecte las cintas a los imanes del gabinete izquierdo y derecho respectivamente.

  5. Instale la cámara frontal y la cámara IR FPC– Con los dedos, o el extremo plano de un spudger de nylon, presione la cámara frontal y las FPCs de la cámara IR en el conector de la placa base.

  6. Instalar la cubierta del micrófono : siga los pasos para instalar la cubierta del micrófono.

    1. Reenarque el caucho del micrófono – Inspeccione la parte inferior de la cubierta del micrófono para comprobar que los 2 cauchos del micrófono están montados en la cubierta. Si se quitaron durante el proceso de desenlazamiento, reinstálelos en la cubierta del micrófono. Asegúrese de que están instalados en la orientación adecuada con el lado liso de la goma hacia fuera, como se muestra.

      Un primer plano de un dedo.

    2. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si está dañado, quítelos con una pinza de plástico y reemplácelos por los nuevos materiales proporcionados en el kit de reparación.

      Un primer plano de un dispositivo.

      Un primer plano de un pequeño trozo de plástico.

    3. Fijar los tornillos de la cubierta del micrófono – Montar la cubierta del micrófono en la posición utilizando los contornos del gabinete y los postes de alineación. Con un destornillador 3IP, fijar los tres tornillos ( ) de la cubierta del micrófono en su lugar en el orden mostrado.

      Un primer plano de un dispositivo.

  7. Instalar módulo térmico – Volver a aplicar un nuevo TIM Pad e instalar el módulo térmico, 7 tornillos ( ), T1 tapa del escudo, NFC FPC, y cinta conductora 1. Consulte El módulo térmico de instalación de procedimientos para obtener instrucciones detalladas.

  8. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

  9. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  10. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo del altavoz

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Oradores (consulte lista de elementos de servicio ilustrados)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x tim pad – M1369584-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L1.9 3IP (tornillos de módulo térmico) – M1334230/31-001

    • M1.2 x L1.9 3IP (tornillos de cámara trasera) – M1334206/07-001

    • M1.2 x L2.8 3IP (tornillos del altavoz) – M1352116/17-001

Altavoz de eliminación de procedimiento

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire el módulo térmico – Retire la cinta conductora 1, la tapa del escudo T1, el módulo NFC FPC, 7 tornillos ( ) y el módulo térmico. Consulte Eliminación de procedimiento (módulo térmico) para obtener instrucciones detalladas.

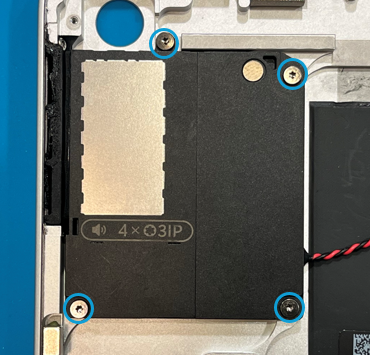

  3. Retire el altavoz derecho – Con un destornillador 3IP, quite los 4 tornillos ( ) que fijan el altavoz derecho y levante el altavoz fuera del gabinete.

    Un primer plano de un dispositivo.

  4. Desconectar el conector del altavoz izquierdo : con un spudger de plástico o un par de pinzas, desconecte el conector del altavoz izquierdo de la placa base.

    Un primer plano de un dispositivo.

  5. Retire la cámara trasera – Usando un destornillador 3IP, retire los 2 tornillos ( ) que protegen la cámara trasera. Una vez quitado, levante suavemente la cámara trasera hacia arriba para exponer el tornillo superior que protege el altavoz izquierdo. Consulte Procedure Removal Rear Camera (Cámara trasera de eliminación de procedimiento) para obtener instrucciones detalladas para quitar la cámara trasera si es necesario.

Nota

No es necesario quitar la cámara trasera en su totalidad para continuar con el paso siguiente.

  1. Retire el altavoz izquierdo – Con un destornillador 3IP, quite los 4 tornillos ( ) que fijan el altavoz izquierdo y levante el altavoz fuera del gabinete.

    Un primer plano de un dispositivo.

Altavoz de instalación de procedimiento

  1. Instalar el altavoz derecho : coloque el altavoz derecho en el dispositivo mediante los anclajes de localización para obtener instrucciones. Con un destornillador 3IP, fijar los cuatro tornillos ( ) asegurando el altavoz derecho.

  2. Instalar el altavoz izquierdo : coloque el altavoz izquierdo en el dispositivo mediante los anclajes de localización para obtener instrucciones. Con un destornillador 3IP, fijar los cuatro tornillos ( ) asegurando el altavoz izquierdo.

  3. Instalar el conector del altavoz izquierdo : instale el conector del altavoz izquierdo en la placa base.

  4. Instalar la cámara trasera – Vuelva a montar la cámara trasera en su posición utilizando los anclajes de posicionamiento para orientación. Con un destornillador 3IP, instale los dos tornillos ( ) que protegen la cámara trasera. Consulte Instalación de procedimiento (cámara trasera) para obtener instrucciones detalladas sobre cómo ensamblar la cámara trasera si es necesario.

  5. Instalar el módulo térmico – Volver a aplicar un nuevo tim pad e instalar el módulo térmico, 7 tornillos ( ), T1 tapa de escudo, NFC FPC, y cinta conductora 1. Consulte El módulo térmico de instalación de procedimientos para obtener instrucciones detalladas.

  6. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si se dañan, quítelas con pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

    Un primer plano de un dispositivo. Un primer plano de un pequeño trozo de plástico.

  7. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

  8. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  9. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de botones

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Botones (consulte lista de elementos de servicio ilustrados)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 2 x Malla de micrófono PSA – M1352125/26-001

  • 1 x cinta de cable de antena – M1369589-001

  • 1 x panel de botones – M1356357-001

  • 1 x Panel de interruptores de botón FPC – M1363598/99-001

  • 1 x placa de conmutación FPC PSA – M1369597-001

  • 1 x botón de encendido

    • Platinum : M1334232-001

    • Violet – M1337581-001

    • Océano – M1334236-001

  • 1 x botón de volumen

    • Platinum : M1334233-001

    • Violet – M1337582-001

    • Océano – M1334237-001

  • 1 x Ensamble de clip de botón : M1356638-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) – M1369668-001

    • M1.2 x L1.9 3IP (tornillos de cubierta de antena) – M1334230/31-001

    • M1.2 x L1.9 3IP (tornillos de cámara trasera) – M1334206/07-001

    • M1.2 x L2.5 3IP (tornillos de la placa del interruptor del botón) – M1352134/35-001

Botones de eliminación de procedimiento

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retirela cubierta del micrófono – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta al gabinete en el orden mostrado. Levante cuidadosamente la cubierta de la carcasa con la herramienta de apertura de plástico para levantarla de su borde.

    Un primer plano de un dispositivo.

  3. Retire la cubierta de antena izquierda – Usando un destornillador 3IP, retire los 3 tornillos ( ) que fijan la cubierta de antena izquierda. Levante suavemente la cubierta de antena del gabinete con una herramienta de apertura de spudger o plástico para sacarla de su lado. Consulte Eliminación de procedimiento (Antena Deck) para obtener instrucciones detalladas para quitar la cubierta de antena si es necesario.

Nota

No es necesario quitar la cubierta de antena izquierda en su totalidad para continuar con el paso siguiente

  1. Retirela cámara trasera – Usando un destornillador 3IP, retire los 2 tornillos ( ) que protegen la cámara trasera. Una vez quitada, levante suavemente la cámara trasera hacia arriba y hacia el lado para exponer la placa del botón. Consulte Procedure Removal Rear Camera (Cámara trasera de eliminación de procedimiento) para obtener instrucciones detalladas para quitar la cámara trasera si es necesario.

Nota

No es necesario quitar la cámara trasera en su totalidad para continuar con el paso siguiente.

  1. Desconectar el interruptor de botón FPC – Desconecte el bloqueo temporal en el conector de la placa base FPC del conmutador y quite el FPC del conector.

    Una persona arreglando un teléfono celular.

  2. Retire la placa del interruptor de botón y FPC – Utilizando un destornillador 3IP, retire los 2 tornillos ( ) que fijan la placa del interruptor. Levante el panel de conmutación y el FPC fuera del gabinete, pelando cuidadosamente el cable de la caja.

    Un primer plano de una máquina.

  3. Clean Button Switch FPC – Usando IPA y limpiando hisopos, limpie los residuos adhesivos de la parte inferior del interruptor de botón FPC.

  4. Retire los clips de botón – Usando un par de pinzas de plástico o un spudger de nylon, retire los dos clips de botón que se muestran de la caja.

    Una mano con un par de pinzas.

  5. Quitar los botones de encendido y volumen : con un spudger de nylon, empuje los botones de potencia y volumen del gabinete.

    Un primer plano de un dispositivo.

Botones de instalación de procedimiento

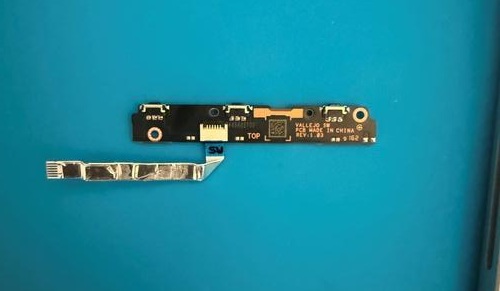

  1. Ensamblar el FPC SW en la placa del conmutador de botón (nuevo conjunto de reemplazo): inserte el FPC del conmutador en el conector ZIF en la parte inferior de la placa del conmutador de botón y enganche el bloqueo temporal. Asegúrese de que el FPC esté alineado correctamente en paralelo con el conector y no doblado.

    Un primer plano de una placa de circuito.

  2. Instalar botón SW FPC PSA (solo volver a usar): este paso solo es necesario si está reutilizando el FPC del conmutador de botones original. Quite el revestimiento en el switch FPC PSA proporcionado en el kit de reemplazo y aplique el PSA en la parte inferior del FPC SW.

    Un primer plano de manos que sostiene un dispositivo pequeño.

  3. Instalar los botones de encendido y volumen : alinee los postes de posicionamiento de los botones de alimentación y volumen con el agujero en el gabinete e insértelos en el gabinete. Asegúrese de que el botón Volumen + está en el lado izquierdo del gabinete. Compruebe que la superficie es plana sin protrusiones.

  4. Instalar el conjunto de clip de botón : inserte el ensamblaje del clip de botón en el espacio del gabinete que se muestra. Asegúrese de que el lado del clip con la marca "Lado del botón" está mirando hacia arriba. Doble el clip del botón hacia abajo y hacia arriba hasta que se interrumpa.

    Una mano que sostiene un objeto negro.

  5. Instalar la placa sw del botón : coloque la placa del conmutador de botón en el gabinete utilizando los postes de posicionamiento como guía. Con un destornillador 3IP, fijar los dos tornillos de la placa de botón ( ).

    Un primer plano de una máquina.

  6. Instale el botón SW FPC : quite el papel de liberación debajo de la placa de conmutación FPC. Instale el FPC en el conector ZIF de la placa base y active el bloqueo temporal para proteger la conexión. Asegúrese de que el FPC no está desalineado. Presione suavemente el FPC en el gabinete para activar el PSA.

  7. Instalar la cámara trasera – Vuelva a montar la cámara trasera en su posición utilizando los anclajes de posicionamiento para orientación. Con un destornillador 3IP, instale los dos tornillos ( ) que protegen la cámara trasera. Consulte Instalación de procedimiento (cámara trasera) para obtener instrucciones detalladas sobre cómo ensamblar la cámara trasera si es necesario.

  8. Instalar la cubierta del micrófono : siga los pasos para instalar la cubierta del micrófono.

    1. Reenarque el caucho del micrófono – Inspeccione la parte inferior de la cubierta del micrófono para comprobar que los 2 cauchos del micrófono están montados en la cubierta. Si se quitaron durante el proceso de desenlazamiento, reinstálelos en la cubierta del micrófono. Asegúrese de que están instalados en la orientación adecuada con el lado liso de la goma hacia fuera, como se muestra.

      Un primer plano de un dedo.

    2. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si está dañado, quítelos con una pinza de plástico y reemplácelos por los nuevos materiales proporcionados en el kit de reparación.

      Un primer plano de un dispositivo.

      Un primer plano de un pequeño trozo de plástico.

    3. Fijar los tornillos de la cubierta del micrófono – Montar la cubierta del micrófono en la posición utilizando los contornos del gabinete y los postes de alineación. Con un destornillador 3IP, fijar los tres tornillos ( ) de la cubierta del micrófono en su lugar en el orden mostrado.

      Un primer plano de un dispositivo.

  9. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

  10. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  11. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de puerto de carga USB-C

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Puerto de carga USB-C (consulte la lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x tim pad – M1369584-001

  • 2 x USB-C FPC PSA – M1369593-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L1.9 3IP (tornillos de módulo térmico) – M1334230/31-001

    • M1.2 x L2.8 3IP (tornillos del altavoz) – M1352116/17-001

    • M1.2 x L1.5 3IP (tornillos de soporte USB-C) – M1334202/203-001

    • M1.2 x L1.5 3IP (tornillos FPC USB-C) – M1334177-001/M1334229-001

Puerto de carga USB-C de eliminación de procedimiento

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire el módulo térmico – Retire la cinta conductora 1, la tapa del escudo T1, el módulo NFC FPC, 7 tornillos ( ) y el módulo térmico. Consulte Eliminación de procedimiento (módulo térmico) para obtener instrucciones detalladas.

  3. Retire el altavoz derecho – Con un destornillador 3IP, quite los 4 tornillos ( ) que protegen el altavoz derecho. Levante el altavoz del gabinete. Consulte El altavoz de eliminación de procedimiento para obtener instrucciones detalladas.

Nota

Solo es necesario quitar el altavoz derecho para continuar con el paso siguiente.

  1. Retire el soporte USB-C – Con un destornillador 3IP, quite el tornillo ( ) que protege el soporte USB-C. Quite el corchete.

    Un primer plano de un destornillador.

  2. Retire los tornillos USB-C – Con un destornillador 3IP, quite los 2 tornillos ( ) que fijan el FPC USB-C en el gabinete.

    Un destornillador en un dispositivo.

  3. Desconectar los FPCs USB-C – Con una herramienta de apertura de plástico o spudger de nylon, desconecte los FPCs USB-C de la placa base levantando suavemente en la esquina del conector.

    Un primer plano de un dispositivo.

  4. Retire el USB-C – Utilizando el extremo plano de un spudger de nylon, separe el FPC USB-C del gabinete, insertando el spudger en el punto de entrada identificado y empujándolo cuidadosamente hasta que los dos FPC salgan del gabinete.

    Una mano que sostiene una herramienta negra.

  5. Limpiar los residuos de PSA : con un spudger de nylon, IPA y hisopos de limpieza, quite los residuos de PSA que queden en la región marcada por láser del revestimiento y por debajo del FPC USB-C.

    Una persona que quita un dispositivo pequeño.

Puerto de carga USB-C de instalación de procedimiento

  1. Instalar USB-C FPC PSA (solo volver a usar): este paso solo es necesario si está reutilizando el módulo FPC USB-C original. Aplique el nuevo PSA proporcionado en el kit de reemplazo en la parte posterior del FPC USB-C con las marcas de alineación rectangulares para orientación.

    Una persona que sostiene un dispositivo pequeño.

  2. Instale el FPC USB-C en el gabinete : quite el revestimiento azul de la parte posterior del módulo USB-C FPC. Alinee el módulo en el revestimiento y ensémblelo con los postes de localización como referencia. Con un destornillador 3IP, fijar los dos tornillos FPC USB-C ( ) para asegurarlo a la caja.

    Un destornillador en un dispositivo.

  3. Conecte el USB-C FPC a la placa base – Alinee los conectores USB-C FPC con el receptáculo utilizando la línea marcada en oro como guía. Presione suavemente los conectores para conectarlos a la placa base.

  4. Montar el soporte USB-C – Coloque el soporte USB-C sobre los conectores FPC. Con un destornillador 3IP, fijar el tornillo del soporte ( ) como se muestra.

    Un primer plano de un destornillador.

  5. Instalar el altavoz derecho – Coloque el altavoz derecho en el gabinete, utilizando los postes de posicionamiento para orientación. Con un destornillador 3IP, fijar los cuatro tornillos del altavoz ( ). Consulte Altavoz de instalación de procedimiento para obtener instrucciones detalladas.

  6. Instalar el módulo térmico – Volver a aplicar un nuevo tim pad e instalar el módulo térmico, 7 tornillos ( ), T1 tapa de escudo, NFC FPC, y cinta conductora 1. Consulte El módulo térmico de instalación de procedimientos para obtener instrucciones detalladas.

  7. Instalación del difusor acs y la malla del micrófono : inspeccione la cubierta del micrófono para observar si el difusor ACS o dos mallas de micrófono están dañadas. Si se dañan, quítelas con pinzas de plástico y reemplácelas por los nuevos materiales proporcionados en el kit de reparación.

    Un primer plano de un dispositivo. Un primer plano de un pequeño trozo de plástico.

  8. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

  9. Encendido del dispositivo : coloque cuidadosamente la pantalla del dispositivo hacia arriba. Conecte el dispositivo a una fuente de alimentación, abra la pantalla y encienda la pantalla de escritorio de Windows.

  10. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): ejecute la prueba de diagnóstico completa de SDT para garantizar que el dispositivo funcione según lo previsto.

Proceso de reemplazo de placa base

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Placa base (consulte lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x tapa de blindaje T2 – M1369592-001

  • 1 x tapa de blindaje T3 – M1368710-001

  • 1 x tapa de blindaje superior T3 – M1368705-001

  • 1 x cinta de papel de aluminio – M1357596/97-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x tim pad – M1369584-001

  • 1 x pasta térmica 1cc – M1019757-006

  • 2 x Malla de micrófono PSA – M1352125/26-001

  • 2 x cinta de cable de antena – M1369589-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.2 x L1.9 3IP (tornillos de módulo térmico) – M1334230/31-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) – M1369668-001

    • M1.2 x L2.1 3IP (tornillos de placa de micrófono) – M1341576/77-001

    • M1.2 x L2.8 3IP (tornillos del altavoz) – M1352116/17-001

    • M1.2 x L1.5 3IP (tornillos de soporte USB-C) – M1334202/203-001

    • M1.2 x L1.5 3IP (tornillos de placa base) – M1334202/203-001

Placa base de eliminación de procedimientos

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire el módulo térmico – Retire la cinta conductora 1, la tapa del escudo T1, el módulo NFC FPC, 7 tornillos ( ) y el módulo térmico. Consulte Eliminación de procedimiento (módulo térmico) para obtener instrucciones detalladas.

  3. Retire la tapa del escudo T2 : con pinzas seguras para ESD, quite cuidadosamente la tapa del escudo T2 identificada

    Una mano que sostiene un dispositivo negro.

  4. Quitar los módulos de micrófono: Retire los 3 tornillos de la cubierta del micrófono ( ) y la cubierta del micrófono, módulo de micrófono izquierdo y derecho ( ), y quite cualquier residuos de masía térmica y malla PSA. Consulte Micrófono de eliminación de procedimiento para obtener instrucciones detalladas.

  5. Desconectar la cámara frontal y la cámara de IR FPC– Usando el plástico Usando una herramienta de apertura de plástico, desconecte cuidadosamente la cámara frontal y los conectores FPC de la cámara IR de la placa base.

    Una mano que sostiene una herramienta azul.

    Una mano que sostiene una herramienta a una placa de circuito.

  6. Desconecte los conectores de cable coax de antena – Usando una herramienta de apertura de plástico o spudger de nylon, desconecte cuidadosamente los dos cables de cable de cable de antena Wifi de la placa base. Quite el cable izquierdo de los clips de enrutamiento L1, L2 y L3 mostrados. Quite el cable derecho de los clips R1 y R2. Extraiga las cintas de cable de antena si es necesario. Consulte Eliminación de procedimiento (antena cubierta) para obtener instrucciones detalladas.

    Un primer plano de una placa de circuito.

Nota

No es necesario quitar las cubiertas de antena izquierda y derecha en su totalidad para continuar con el paso siguiente.

  1. Retire el altavoz derecho – Con un destornillador 3IP, quite los 4 tornillos ( ) que protegen el altavoz derecho. Levante el altavoz del gabinete. Consulte El altavoz de eliminación de procedimiento para obtener instrucciones detalladas.

Nota

Solo es necesario quitar el altavoz derecho para continuar con el paso siguiente.

  1. Desconecte los conectores USB-C FPC – Quite los tornillos del soporte USB-C ( ) y el soporte. Desconecte los conectores USB-C FPC de la placa base mediante una herramienta de apertura de plástico o spudger de nylon. Consulte Puerto de carga USB-C de eliminación de procedimiento para obtener instrucciones detalladas.

Nota

No es necesario quitar el módulo FPC USB-C en su totalidad para continuar con el paso siguiente.

  1. Desconecte el conector FPC de la cámara trasera : quite la cinta de papel de aluminio, el ensamblaje de la tapa del escudo superior T3 y el conector FPC de la cámara trasera. Consulte Eliminación de procedimiento (cámara trasera) para obtener instrucciones detalladas.

Nota

No es necesario quitar la cámara trasera en su totalidad para continuar con el paso siguiente.

  1. Desconectar el interruptor de botón FPC – Desconecte el bloqueo temporal en el conector de la placa base FPC del conmutador y quite el FPC del conector.

    Una persona arreglando un teléfono celular.

  2. Desconectar el conector del altavoz izquierdo : con un spudger de plástico o un par de pinzas, desconecte el conector del altavoz izquierdo de la placa base.

    Un primer plano de un dispositivo.

  3. Retire la pantalla FPC – Usando la herramienta de apertura de plástico o spudger de nylon, retire la pantalla FPC de la placa base levantando suavemente en el borde superior de la FPC.

    Una persona que usa una herramienta para fijar una placa de circuitos.

  4. Retire la placa base – Usando un destornillador 3IP, retire los 4 tornillos ( ) que fijan la placa base al gabinete. Levante suavemente la placa base de la caja.

    Un primer plano de una placa de circuito.

Placa base de instalación de procedimiento

  1. Instalar la placa base – Coloque la placa base en el gabinete, utilizando los postes de localización como referencia y asegurándose de que los agujeros de tornillo están correctamente alineados. Con un destornillador 3IP, fijar los cuatro tornillos de la placa base ( ) al gabinete.

  2. Instale la tapa del escudo T3 (solo nueva placa base) – Montar la tapa del escudo T3 en la placa base, presionando alrededor de la cubierta del escudo con la mano. Compruebe que no haya daños ni deformación en los snaps del escudo.

    Un primer plano de un dispositivo.

  3. Instalar el conector del altavoz izquierdo : instale el conector del altavoz izquierdo en la placa base.

  4. Connect the Button Switch FPC – Install the FPC into the ZIF connector on the Motherboard and engage the pest to secure the connection.

    Una persona arreglando un teléfono celular.

  5. Instale el conector FPC de la cámara trasera : instale el conector FPC de la cámara trasera, el ensamblaje de la tapa del escudo superior T3, la cinta de papel de aluminio. Consulte Instalación de procedimiento (cámara trasera) para obtener instrucciones detalladas.

  6. Instale los conectores USB-C FPC - Alinee los conectores FPC USB-C con los receptáculos y presione suavemente para instalarlos en la placa base. Montado el soporte USB-C y fijar los tornillos del soporte ( ) con un destornillador 3IP. Consulte Instalación de procedimiento (puerto de carga USB-C) para obtener instrucciones detalladas.

  7. Instalar el altavoz derecho – Coloque el altavoz derecho en el gabinete, utilizando los postes de posicionamiento para orientación. Con un destornillador 3IP, fijar los cuatro tornillos del altavoz ( ). Consulte Altavoz de instalación de procedimiento para obtener instrucciones detalladas.

  8. Instalar conectores de cable coax de antena – Enrute el cable de antena izquierdo a través de clips L1 y L2 en secuencia, enderezándolo a medida que vaya. A continuación, dobla suavemente a la derecha y lo guía en clip L3. Enrute el cable de antena derecho a través de los clips R1 y R2. Reemplace la cinta del cable de antena si no se puede reutilizar la original. Instale ambos conectores de cable en el receptáculo de la placa base. Consulte Instalación de procedimiento (cubierta de antena) para obtener instrucciones detalladas.

    Un primer plano de una placa de circuito.

  9. Instale la cámara frontal y la cámara IR FPC– Con los dedos, o el extremo plano de un spudger de nylon, presione la cámara frontal y las FPCs de la cámara IR en el conector de la placa base.

  10. Instalar los módulos de micrófono : inserte una nueva putty térmica debajo de la placa del micrófono izquierdo, reemplace la malla de micrófono PSA para las placas de micrófono izquierda y derecha e instale las placas de micrófono ( ) en el gabinete. Reemplace el difusor acs y la malla del micrófono en la cubierta del micrófono si está dañado e instale la cubierta del micrófono ( ). Consulte Micrófono de instalación de procedimiento para obtener instrucciones detalladas.

  11. Instale la pantalla FPC a laplaca base – Alinee el conector FPC de la pantalla al receptáculo de la placa base utilizando las líneas marcadas en oro para referencia sobre el posicionamiento. Una vez alineado, presione suavemente el conector para conectarlo a la placa base.

    Un primer plano de una placa de circuito.

Importante

Si la pantalla FPC no está alineada correctamente y está presionada, las patillas del conector se dañarán y el FPC tendrá que reemplazarse por uno nuevo.

  1. Instalar la tapa del escudo T2 - Retire los papeles de liberación de las almohadillas TIM en la tapa del escudo T2. Montar la tapa del escudo en la dirección indicada, presionando alrededor de la cubierta del escudo con la mano. Compruebe que no haya daños ni deformación en los snaps del escudo.

    Un primer plano de un chip de computadora.

  2. Instalar módulo térmico – Volver a aplicar un nuevo TIM Pad e instalar el módulo térmico, 7 tornillos ( ), T1 tapa del escudo, NFC FPC, y cinta conductora 1. Consulte El módulo térmico de instalación de procedimientos para obtener instrucciones detalladas.

  3. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.

Procedimiento para finalizar la placa base

Importante

Si reemplaza tanto la placa base como el módulo de visualización, complete el reemplazo de la placa base antes de realizar el reemplazo del módulo de visualización para garantizar el funcionamiento adecuado de la pieza.

  1. Encendido del dispositivo: Conecte una fuente de alimentación al dispositivo y encántelo hasta que llegue al escritorio de Windows.

  2. Conectar USB: Conecte USB con el Kit de herramientas de diagnóstico de Surface (SDT) cargado en un puerto USB disponible en el dispositivo que se está reparando.

  3. Iniciar SDT: Desde el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  4. Ejecutar calibración de pantalla táctil : En la pantalla de inicio de SDT, seleccione Reparar en el menú desplegable. A continuación, seleccione Reparar configuración y validación para entrar en la pantalla de selección. Ejecute la herramienta Pantalla táctil (calibración) para calibrar la pantalla. Siga todas las instrucciones en pantalla y permita que el dispositivo se reinicie cuando se le solicite.

Importante

Si se produce un error en la calibración, reinicie el dispositivo e inténtelo de nuevo. Si el error continúa, la pantalla podría ser defectuosa y requerir su reemplazo.

  1. Permitir que la batería se cargue – Con el dispositivo conectado a una fuente de alimentación, deje que la batería se cargue hasta que el icono de batería de Windows lea al menos el 50 % de carga restante de la batería.

  2. Iniciar SDT: Una vez que el dispositivo se haya reiniciado y esté en el Escritorio de Windows, use el Explorador de Windows para navegar a la unidad USB. Seleccione el archivo ejecutable de SDT (.exe) para iniciar surface diagnostic toolkit.

  3. Ejecutar autenticación de batería: En la pantalla de inicio de SDT, seleccione Reparar en el menú desplegable. A continuación, seleccione Reparar configuración y validación para entrar en la pantalla de selección. Seleccione la herramienta Reparación de batería (validación) para asegurarse de que la batería se detecta como autenticada correctamente. Si la batería lee algo distinto de autenticado, ejecute la herramienta validación en su totalidad.

Importante

La autenticación de batería requiere una conexión a Internet estable y la versión más reciente del Kit de herramientas de diagnóstico de Surface. Si se produce un error en la herramienta de validación de batería o no se detecta correctamente, instale la extensión de administración de Surface, reinicie el dispositivo e inténtelo de nuevo con una nueva conexión a Internet. Si continúan los errores, póngase en contacto con Soporte técnico de Microsoft.

  1. Ejecución del Kit de herramientas de diagnóstico de Surface (SDT): Ejecute todos los diagnósticos para asegurarse de que el dispositivo funciona según lo esperado antes de avanzar.

  2. Apagar el dispositivo : apague el dispositivo mediante el menú inicio del sistema operativo.

Proceso de reemplazo del revestimiento

Requisitos preliminares

Importante

Asegúrese de seguir todas las notas especiales (en negrita) de precaución dentro de cada sección del proceso.

Herramientas necesarias

Componentes principales

  • Gabinete (consulte lista de piezas de servicio ilustradas)

  • Mostrar cinta debonding : M1369598-001

  • 1 x tapa del escudo TDM – M1352114-001

  • 1 x TDM PSA Top – M1363597-001/M1352127-001

  • 1 x TDM PSA Bottom – M1363594-001/M1368714-001

  • 1 x TDM PSA Right – M1363596-001/M1368716-001

  • 1 x TDM PSA left – M1363595-001/M1368715-001

  • 1 x malla del altavoz izquierdo – M1368712/13-001

  • 1 x malla del altavoz derecho – M1368717/18-001

  • 2 x malla de micrófono – M1369585/86-001

  • 1 difusor de ACS: M1369587/88-001

  • 1 x PSA NFC – M1369582-001

  • 1 x tapa de blindaje T1 – M1369583-001

  • 1 x tapa de blindaje T2 – M1369592-001

  • 1 x tapa de blindaje T3 – M1368710-001

  • 1 x tapa de blindaje superior T3 – M1368705-001

  • 1 x cinta de papel de aluminio – M1357596/97-001

  • 1 x junta de tapa de blindaje superior T3 – M1352137/38-001

  • 1 x cinta conductora 1 – M1337584/85-001

  • 1 x cinta conductora 2 – M1357605/606-001

  • 1 x tim pad – M1369584-001

  • 1 x pasta térmica 1cc – M1019757-006

  • 2 x Malla de micrófono PSA – M1352125/26-001

  • 2 x cinta de cable de antena – M1369589-001

  • 1 x PSA cámara frontal – M1369590/91-001

  • 2 x USB-C FPC PSA – M1369593-001

  • 1 x placa de conmutación FPC PSA – M1369597-001

Componentes opcionales (ordenados por separado)

  • Kit de tornillos (consulte la lista de piezas de servicio ilustradas)

    • M1.2 x L1.5 3IP (tornillos de soporte de batería) – M1334202/203-001

    • M1.6 * L2.3 3IP (tornillos del marco de la batería) – M1341578/79-001

    • M1.2 x L1.9 3IP (tornillos de módulo térmico) – M1334230/31-001

    • M1.2 x L2.7 3IP (tornillos de la cubierta del micrófono) – M1369668-001

    • M1.2 x L2.1 3IP (tornillos de placa de micrófono) – M1341576/77-001

    • M1.2 x L1.9 3IP (tornillos de cubierta de antena) – M1334230/31-001

    • M1.2 x L1.9 3IP (tornillos de cámara trasera) – M1334206/07-001

    • M1.2 x L2.5 3IP (tornillos de la placa del interruptor del botón) – M1352134/35-001

    • M1.2 x L2.8 3IP (tornillos del altavoz) – M1352116/17-001

    • M1.2 x L1.5 3IP (tornillos de soporte USB-C) – M1334202/203-001

    • M1.2 x L1.5 3IP (tornillos FPC USB-C) – M1334177-001/M1334229-001

    • M1.2 x L1.5 3IP (tornillos de placa base) – M1334202/203-001

Gabinete de eliminación de procedimiento

  1. Quitar el módulo de visualización: Debond the Display using the Surface Debonding Tool (Debonding Tool). Retire la tapa del escudo TDM y desconecte el conector de la batería ( ) de la placa base para garantizar el apagado completo de la batería. Consulte La pantalla de eliminación de procedimiento para obtener instrucciones detalladas.

  2. Retire la batería – Retire los 7 tornillos ( ) que fijan la batería al gabinete. Levante la batería del gabinete cuidadosamente y colócala en una superficie plana limpia y segura para ESD. Consulte Batería de eliminación de procedimiento para obtener instrucciones detalladas.

  3. Retire el módulo térmico – Retire la cinta conductora 1, la tapa del escudo T1, el módulo NFC FPC, 7 tornillos ( ) y el módulo térmico. Consulte Eliminación de procedimiento (módulo térmico) para obtener instrucciones detalladas.

  4. Quitar los módulos de micrófono: Quite la cubierta del micrófono ( ), los módulos de micrófono izquierdo y derecho ( ), y quite cualquier residuos de masía térmica y malla PSA. Consulte Micrófono de eliminación de procedimiento para obtener instrucciones detalladas.

  5. Retire la cámara frontal – Desconecte la cámara frontal FPC de la placa base y quite la cámara frontal del gabinete. Consulte Eliminación de procedimiento (cámara frontal) para obtener instrucciones detalladas.

  6. Retire la cámara infrarroja – Desconecte la cámara IR FPC de la placa base y quite la cámara IR del gabinete. Consulte Eliminación de procedimiento (cámara infrarroja) para obtener instrucciones detalladas.

  7. Retire las cubiertas de antena izquierda y derecha – Retire los cables de antena y las cintas de cable de la placa base. Retire las cubiertas de antena izquierda y derecha ( ) del gabinete. Consulte Eliminación de procedimiento (antena cubierta) para obtener instrucciones detalladas.

  8. Retirela cámara trasera – Usando un destornillador 3IP, retire los 2 tornillos ( ) que protegen la cámara trasera. Retire la cinta de papel de aluminio, el ensamblaje de la tapa del escudo superior T3 y el conector FPC de la cámara trasera. Consulte Procedure Removal Rear Camera (Cámara trasera de eliminación de procedimiento) para obtener instrucciones detalladas.

  9. Retire la placa de interruptor de botón y FPC – Desconecte el panel de conmutación FPC de la placa base. Retire el panel de control de botón ( ) y FPC del gabinete, pelando cuidadosamente el FPC fuera del gabinete. Consulte Botones de eliminación de procedimientos para obtener instrucciones detalladas.

  10. Retire los altavoces izquierdo y derecho – Desconecte el conector del altavoz izquierdo y use un destornillador 3IP para quitar los tornillos ( ) que protegen los altavoces izquierdo y derecho. Quite los altavoces del gabinete. Consulte El altavoz de eliminación de procedimiento para obtener instrucciones detalladas.

  11. Retire el puerto de carga USB-C : quite el soporte FPC USB-C ( ). Desconecte los conectores FPC y quite el USB-FPC ( ) del gabinete. Limpie cualquier adhesivo residual de la carcasa y del FPC USB-C. Consulte Eliminación de procedimiento (puerto de carga USB-C) para obtener instrucciones detalladas.

  12. Retire la placa base – Retire la tapa del escudo T2 y TDM FPC. Retire los tornillos ( ) que fijan la placa base al gabinete y levante suavemente la placa base fuera del gabinete. Consulte Placa base de eliminación de procedimientos para obtener instrucciones detalladas.

Gabinete de instalación de procedimiento

  1. Instalar la placa base – Montar la placa base en el nuevo gabinete, instalar los tornillos de la placa base ( ), TDM FPC, y T2 tapa de escudo. Consulte Placa base de instalación de procedimientos para obtener instrucciones detalladas.

  2. Instale el puerto de carga USB-C : vuelva a aplicar el USB-C FPC PSA. Instale el USB-FPC ( ) y ajádalo al nuevo gabinete. Conecte los FPCs USB-C a la placa base e instale el soporte FPC ( ). Consulte Instalación de procedimiento (puerto de carga USB-C) para obtener instrucciones detalladas.

  3. Instalar los altavoces izquierdo y derecho – Montar los altavoces izquierdo y derecho en el dispositivo y fijar los tornillos del altavoz ( ) con un destornillador 3IP. Conecte el conector del altavoz izquierdo a la placa base. Consulte Altavoz de instalación de procedimiento para obtener instrucciones detalladas.

  4. Instale la placa del conmutador de botón y FPC – Vuelva a aplicar el switch FPC PSA, instale la placa del conmutador de botón ( ) y FPC. Conecte el panel de conmutación FPC a la placa base. Consulte Botones de instalación de procedimiento para obtener instrucciones detalladas.

  5. Instalar la cámara trasera – Vuelva a montar la cámara trasera en su posición utilizando los anclajes de posicionamiento para orientación. Con un destornillador 3IP, instale los dos tornillos ( ) que protegen la cámara trasera. Instale el conector FPC de la cámara trasera, el ensamblaje de la tapa del escudo superior T3, la cinta de papel de aluminio. Consulte Instalación de procedimiento Cámara trasera para obtener instrucciones detalladas.

  6. Instalar las cubiertas de antena izquierda y derecha – Instale las cubiertas de antena izquierda y derecha ( ) en el gabinete. Reemplace la cinta del cable de antena si no se puede reutilizar la original. Instale ambos conectores de cable en el receptable de la placa base. Consulte Instalación de procedimiento (cubierta de antena) para obtener instrucciones detalladas.

  7. Instalar la cámara infrarroja : quite el revestimiento PSA de la cámara IR y monte la cámara IR en el gabinete. Conecte la cámara IR FPC a la placa base. Consulte Instalación de procedimiento (cámara infrarroja) para obtener instrucciones detalladas.

  8. Instalar la cámara frontal : aplique la PSA de la cámara frontal a la parte posterior de la cámara frontal. Retire el revestimiento azul de la cámara frontal y ensamble la cámara en el revestimiento. Conecte la cámara frontal FPC a la placa base. Consulte Cámara frontal de instalación de procedimiento para obtener instrucciones detalladas.

  9. Instalar los módulos de micrófono : inserte una nueva putty térmica debajo de la placa del micrófono izquierdo, reemplace la malla de micrófono PSA para las placas de micrófono izquierda y derecha e instale las placas ( ) en el gabinete. Reemplace el difusor acs y la malla del micrófono en la cubierta del micrófono si está dañado e instale la cubierta del micrófono ( ). Consulte Micrófono de instalación de procedimiento para obtener instrucciones detalladas.

  10. Instalar módulo térmico – Volver a aplicar un nuevo TIM Pad e instalar el módulo térmico, 7 tornillos ( ), T1 tapa del escudo, NFC FPC, y cinta conductora 1. Consulte El módulo térmico de instalación de procedimientos para obtener instrucciones detalladas.

  11. Instalar la batería – Ensamblar cuidadosamente la batería en el gabinete, utilizando los postes de localización como referencia. Fijar los siete tornillos de la batería ( ) al gabinete. Consulte Batería de instalación de procedimiento para obtener instrucciones detalladas.

  12. Instaleel módulo de visualización – vuelva a montar el conector de la batería ( ) e instale la cinta conductora 2 y la junta de tapa T3. Alinee nuevas tiras PSA e instale nuevas mallas de altavoz en la pantalla. Vuelva a conectar el TDM FPC e instale la tapa del escudo TDM. Alinee la pantalla en el borde inferior y presione sobre el dispositivo. Use la herramienta marco de unión para aplicar peso. Consulte Instalación de procedimiento (módulo de visualización) para obtener instrucciones detalladas.
