Configuración de la implementación del sistema operativo en System Center 2012 Configuration Manager

La mayoría de los problemas de soporte técnico que afectan a la implementación del sistema operativo (OSD) en System Center 2012 Configuration Manager se derivan de errores de configuración del producto. Aunque no hay directrices sencillas para implementar algo tan eficaz y complejo como OSD, en este artículo se describe el proceso paso a paso para configurar System Center 2012 Configuration Manager (ConfigMgr 2012) para capturar una imagen de Windows existente. Este artículo también le guía a través de la creación de un paquete de cliente y una secuencia de tareas para implementar e instalar esa imagen.

Versión original del producto: Microsoft System Center 2012 Configuration Manager
Número de KB original: 2969096

Introducción

En este artículo se supone que tiene un entorno existente que tiene instalado un sitio de Configuration Manager 2012 y también un sitio primario que ejecuta Configuration Manager 2012. Estos pasos también se pueden usar junto con un sitio primario independiente que ejecuta Configuration Manager 2012. Además, este artículo requiere que la cuenta de acceso de red y los límites estén configurados correctamente y que los agentes cliente de ConfigMgr estén instalados en los clientes.

Información general sobre la tecnología

OSD proporciona a los usuarios administrativos de System Center 2012 Configuration Manager una herramienta para crear imágenes de sistema operativo que se pueden implementar en equipos administrados por Configuration Manager y en equipos no administrados. Puede hacerlo mediante medios de arranque, como un conjunto de CD, DVD o unidades flash USB. Puede encontrar una descripción de cada componente del proceso de OSD en Introducción a la implementación del sistema operativo en Configuration Manager.

Requisitos previos

Tarea Pasos detallados
Requisitos previos En este artículo se da por supuesto que tiene un entorno existente con un sitio de Configuration Manager 2012 instalado, así como un sitio primario que ejecuta Configuration Manager 2012. Estos pasos también se pueden usar con un sitio primario independiente que ejecute Configuration Manager 2012. Además, en este artículo se requiere que la cuenta de acceso a la red y los límites estén configurados correctamente y que los agentes cliente de ConfigMgr estén instalados en los clientes.
Equipos usados en este ejercicio GTRCM12CAS (servidor de sitio de administración central (CAS) de ConfigMgr 2012)
GTRCM12PRI1 (servidor de sitio primario de ConfigMgr 2012)
GTRCM12WIN7B (cliente configMgr 2012)
GTRCMXP01 (cliente configMgr 2012)

Configuración de los componentes

En esta sección, instalaremos el rol Servicios de implementación de Windows (WDS) en GTRCM12PRI1 y, a continuación, compartiremos una carpeta. Configuraremos un punto de distribución (DP) para responder a las solicitudes PXE entrantes y, a continuación, copiaremos imágenes de arranque x86 y x64 en ella.

Tarea Pasos detallados
Complete los pasos siguientes en el servidor de sitio primario (GTRCM12PRI1)
Abra un símbolo del sistema con privilegios elevados. 1. En el menú Inicio , seleccione Todos los programas, accesorios y, a continuación, señale al símbolo del sistema. Haga clic con el botón derecho en él y seleccione Ejecutar como administrador en el menú contextual.
Compartir carpetas planas como orígenes 2. Ejecute el net share Sources=C:\Flats /Grant:System,Full /Grant:Administrators,Full comando para conceder permiso de administrador local y del sistema al recurso compartido sources.

Captura de pantalla del comando en el símbolo del sistema del administrador.
Cerrar sesión GTRCM12PRI1
Complete las siguientes tareas en el CAS (GTRCM12CAS)
Iniciar la consola de Configuration Manager 1. En el menú Inicio , seleccione Todos los programas, Microsoft System Center, Configuration Manager 2012 y, a continuación, seleccione Consola de ConfigMgr.
2. Cambie a la página Información general de administración. Expanda Servidores de configuración de>sitio y Roles de sistema de sitio. Seleccione el servidor de sitio primario (GTRCM12PRI1). Busque punto de distribución ubicado en el área Roles de sistema de sitio y, a continuación, haga clic con el botón derecho en él y seleccione Propiedades en el menú.

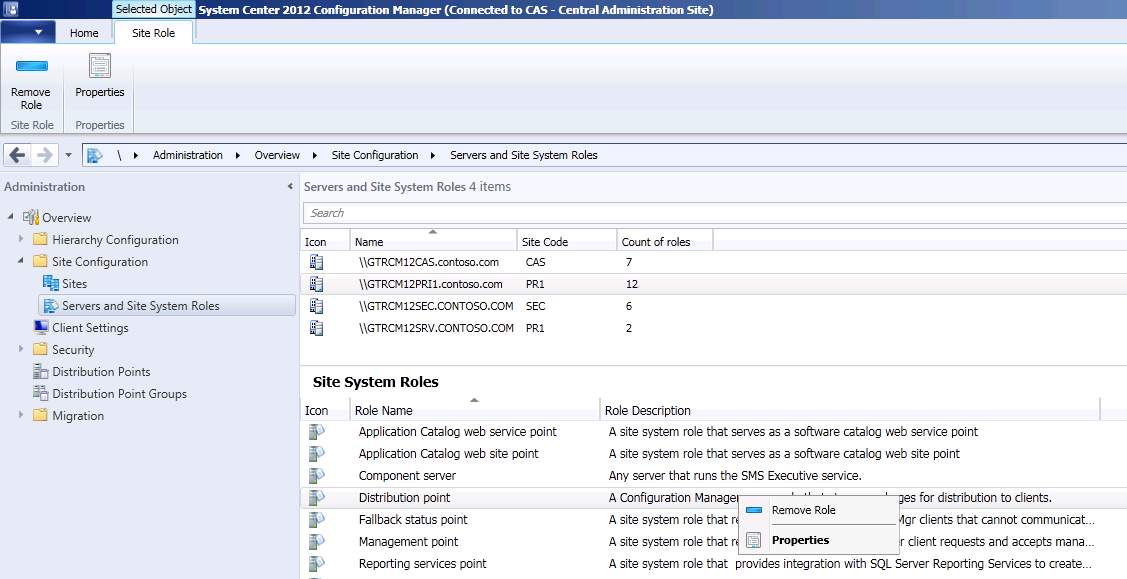

Captura de pantalla de servidores y roles de sistema de sitio.
3. En la pestaña PXE, seleccione Habilitar compatibilidad con PXE para clientes, Permitir que este punto de distribución responda a las solicitudes PXE entrantes y Habilitar la compatibilidad con equipos desconocidos.

Captura de pantalla de la pestaña PXE en Propiedades del punto de distribución.

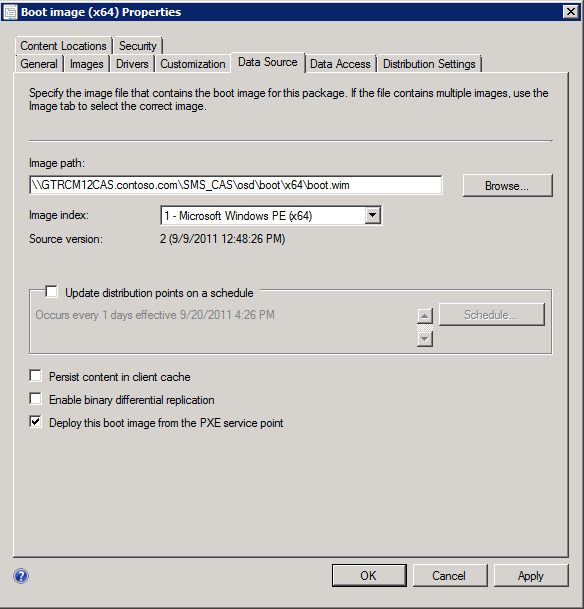

Configuración de las propiedades de la imagen 4. Vaya a la página Información general de la biblioteca de software. Expanda Sistemas operativos y, a continuación, Imágenes de arranque. Seleccione Imagen de arranque (x64) . Haga clic con el botón derecho en él y seleccione Propiedades en el menú contextual. En la pestaña Origen de datos , habilite Implementar esta imagen de arranque desde el punto de servicio PXE y seleccione Aplicar.

Captura de pantalla de la pestaña Origen de datos en las propiedades de la imagen de arranque.

Complete el asistente para actualizar la imagen de arranque. Repita estos pasos para imagen de arranque (x86).
Copiar ambas imágenes de arranque en el DP en GTRCM12PRI1 5. Seleccione ambas imágenes de arranque y, a continuación, seleccione Distribuir contenido en la barra de la parte superior. Asegúrese de seleccionar el servidor de sitio primario (GTRCM12PRI1) como destino.

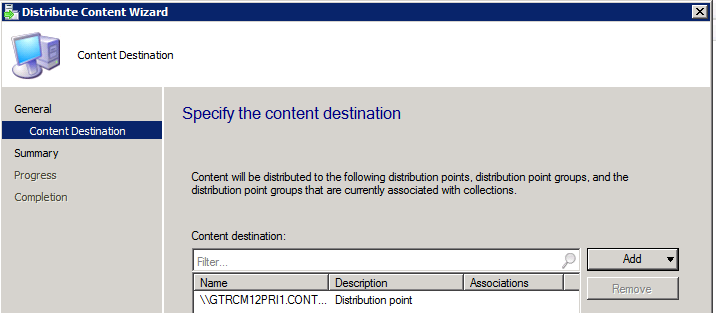

Captura de pantalla de la información de destino de contenido.

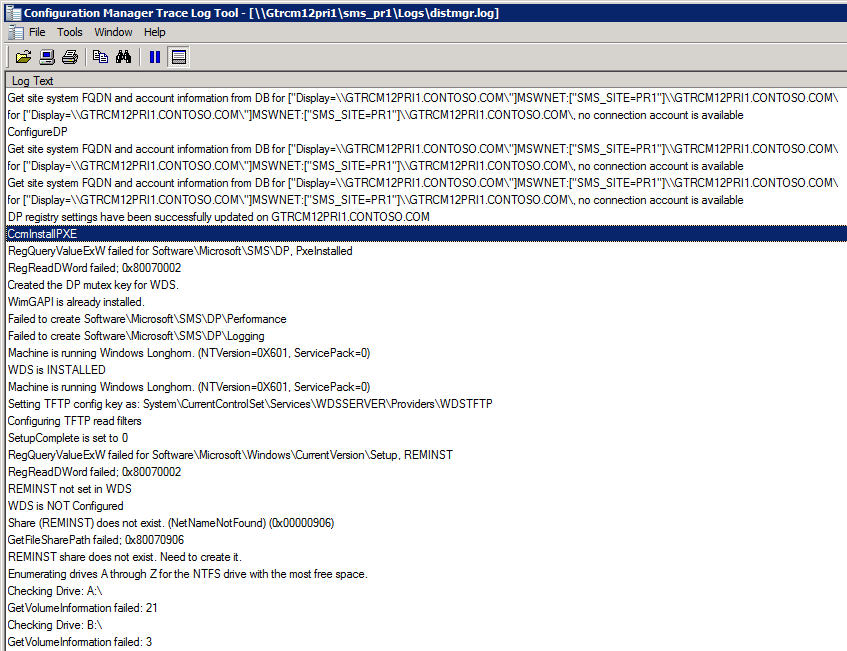

Opcionales Supervise el archivo distmgr.log en GTRCM12PRI1. Observe que la configuración de PXE se produce cuando se ha copiado la primera imagen de arranque en el DP.

Captura de pantalla de la herramienta de registro de seguimiento de Configuration Manager.

Creación de una secuencia de tareas personalizada para capturar una imagen

Aquí crearemos una secuencia de tareas personalizada para capturar una imagen de un cliente denominado GTRCM12WIN7B. Después de una captura correcta, usaremos esta imagen para reinstalar un segundo cliente (GTRCM12XP1) con Windows 7.

Tarea Pasos detallados
Complete la siguiente tarea en el CAS (GTRCM12CAS)
Iniciar la consola de Configuration Manager 1. En el menú Inicio , seleccione Todos los programas, Microsoft System Center, Configuration Manager 2012 y, a continuación, seleccione Consola de ConfigMgr.

Nota La ventana Consola de System Center Configuration Manager aparece y muestra la página Información general de administración.
2. En el panel de navegación, seleccione Biblioteca de software. Expanda Sistemas operativos y, a continuación, seleccione Secuencias de tareas. Seleccione Crear secuencia de tareas en la barra de la parte superior.

Captura de pantalla de la opción Crear secuencia de tareas en la consola de System Center Configuration Manager.
Creación de una secuencia de tareas personalizada 1. Seleccione Crear una nueva secuencia de tareas personalizada.

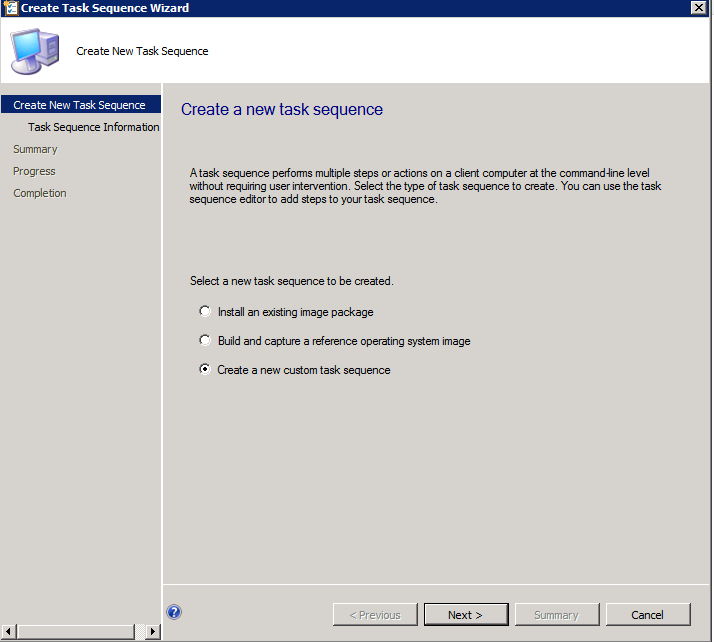

Captura de pantalla de la página Crear una nueva secuencia de tareas personalizada.
2. Asígne un nombre al equipo de referencia de captura, seleccione Imagen de arranque (x86) y, a continuación, finalice el asistente.

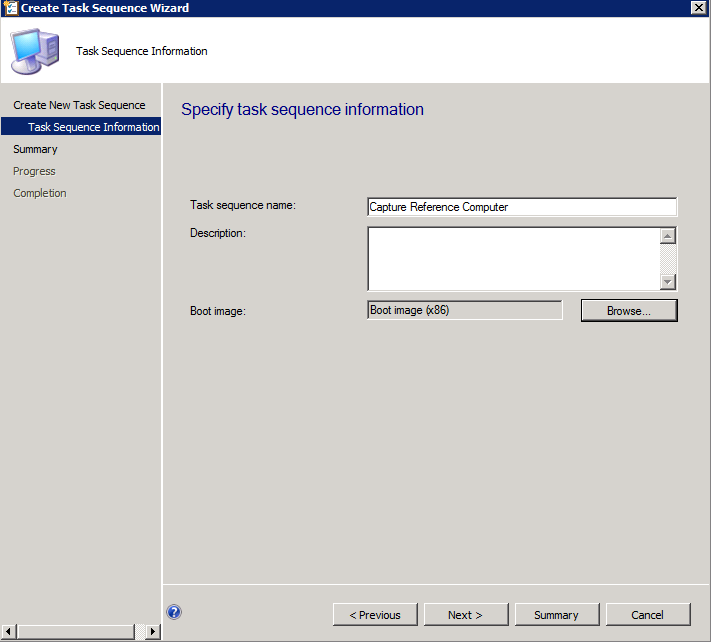

Captura de pantalla de los campos Nombre de secuencia de tareas e Imagen de arranque.

3. Haga clic con el botón derecho en Capturar equipo de referencia y seleccione Editar en el menú contextual.

Captura de pantalla del botón Editar del equipo de referencia de captura.
4. Seleccione Agregar y seleccione Nuevo grupo. Asígnelo el nombre Capture Image(Imagen de captura).

Captura de pantalla de la entrada Nuevo grupo.

Captura de pantalla del nuevo grupo de nombres agregado Captura imagen.

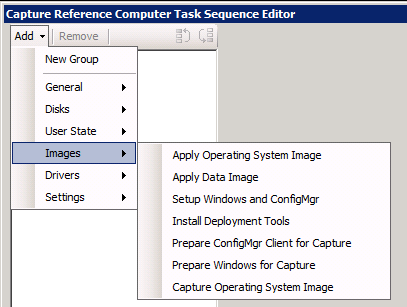

5. Agregue los tres pasos siguientes de Imágenes debajo del grupo Capturar imagen , como se muestra en la captura de pantalla siguiente.

Captura de pantalla de la nueva configuración de grupo creada.

Preparación del cliente de ConfigMgr para la captura

Captura de pantalla de las propiedades Prepare ConfigMgr Client for Capture.
Preparación de Windows para la captura

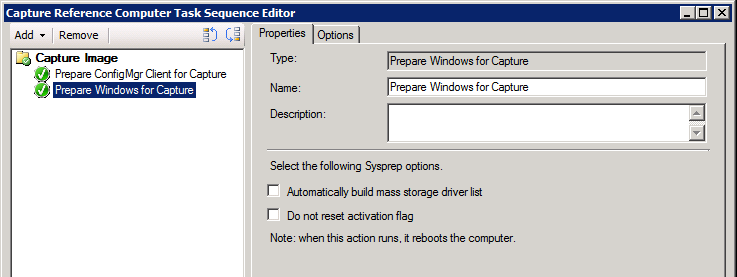

Captura de pantalla de las propiedades Preparar Windows for Capture.

Captura de la imagen del sistema operativo

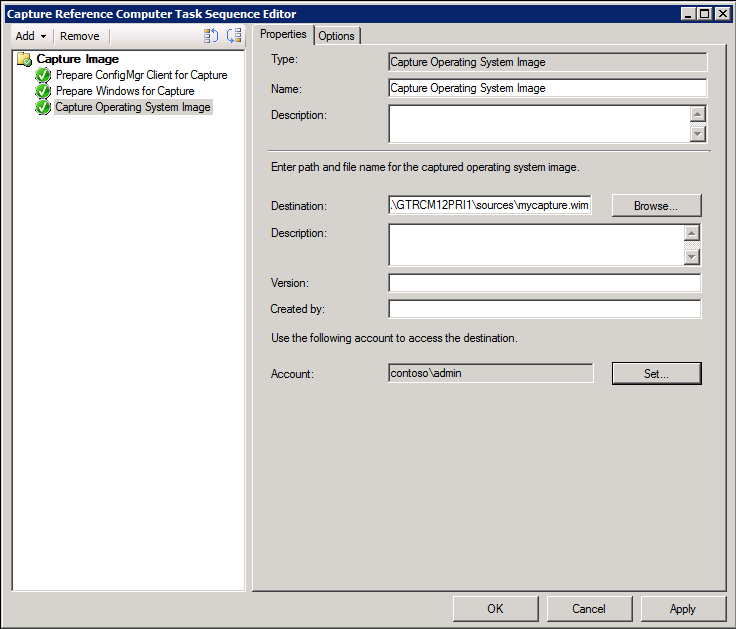

Captura de pantalla de las propiedades Capturar imagen del sistema operativo.
6. En teoría, podríamos usar la secuencia de tareas para realizar la captura ahora. Sin embargo, primero debemos asegurarnos de que el destino no forma parte de un dominio. Si es así, agregaremos un paso para mover el equipo de destino a un grupo de trabajo.

NOTA
Los sistemas que forman parte de un dominio no se pueden capturar y se producirá un error en la secuencia de tareas.

7. Agregue otro grupo y asígnele el nombre Domain membership check.

Captura de pantalla de la entrada Nuevo grupo en Agregar.

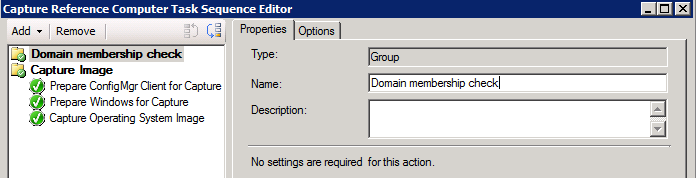

Captura de pantalla del grupo de comprobación de pertenencia al dominio recién agregado.


8. Use la siguiente consulta WMI para comprobar la pertenencia al dominio en la página Opciones .

SELECT * from Win32_ComputerSystem WHERE Workgroup = NULL

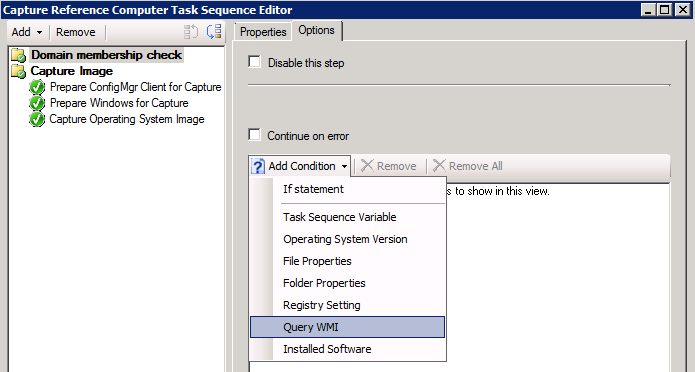

Captura de pantalla de la opción Consulta WMI en Opciones.
Captura de pantalla de las propiedades de consulta WMI.
Ejecute la prueba, que debe devolver un recuento de instancias de 1. Esto significa que el sistema actual (en nuestro caso, el CAS denominado GTRCM12CAS) es miembro de un dominio.

Captura de pantalla del resultado de un recuento de instancias de 1.

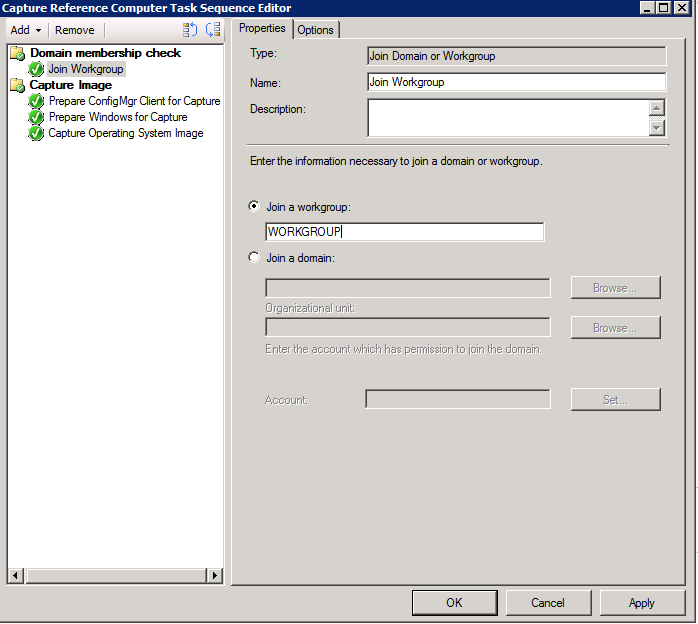

9. Agregue un paso final para unir el sistema a un grupo de trabajo.

NOTA
El sistema de destino se reiniciará después de ejecutar esta tarea.

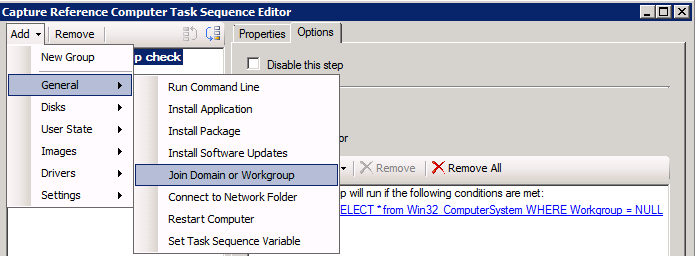

Captura de pantalla de la opción Unir dominio o grupo de trabajo.

Captura de pantalla de las propiedades Unirse al grupo de trabajo.

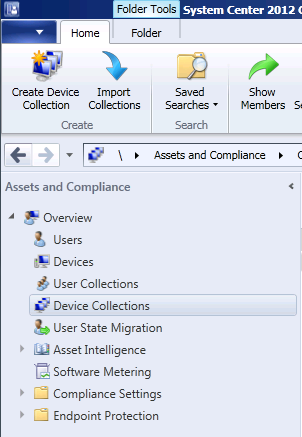

Creación de una colección de dispositivos 1. Seleccione el área de trabajo Activos y compatibilidad . En el panel de navegación, seleccione Recopilaciones de dispositivos. Seleccione Crear recopilación de dispositivos en la barra de la parte superior.

Captura de pantalla de la opción Recopilaciones de dispositivos.

2. Asígnelo el nombre Imagen de captura.

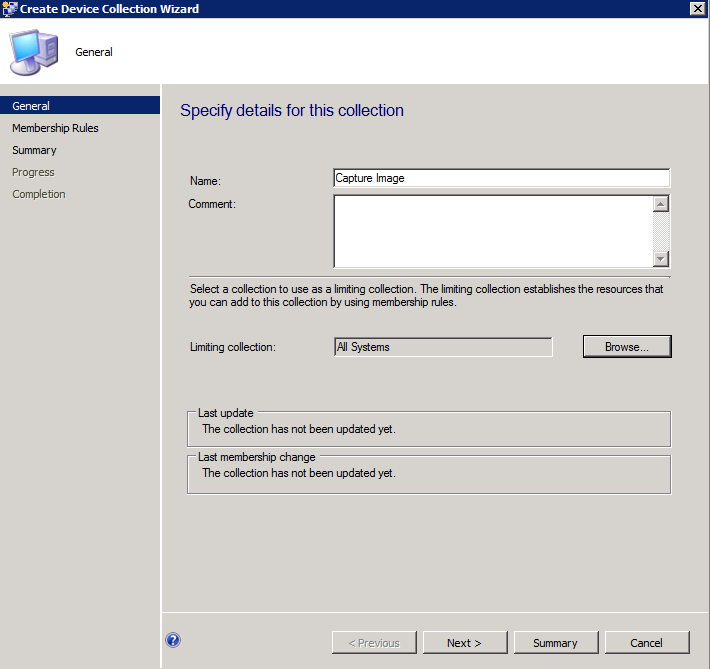

Captura de pantalla de la página Especificar detalles de esta colección.
3. Agregue el equipo de referencia (aquí es el cliente GTRCM12WIN7B) como miembro directo y, a continuación, finalice el asistente.

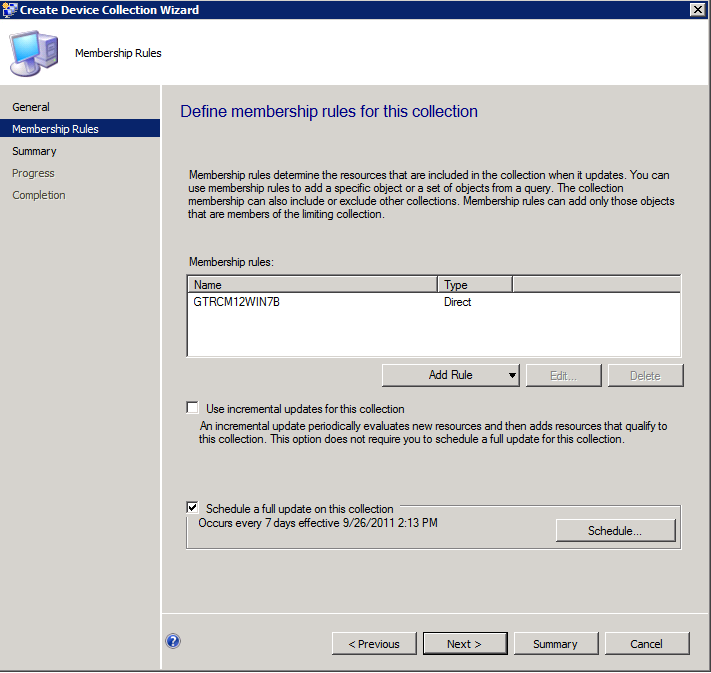

Captura de pantalla de la página Definir reglas de pertenencia para esta colección.
Implemente la secuencia de tareas en la nueva colección. 1. Haga clic con el botón derecho en la nueva colección y seleccione Implementar>secuencia de tareas en el menú contextual. Haga clic en el asistente y finalice.

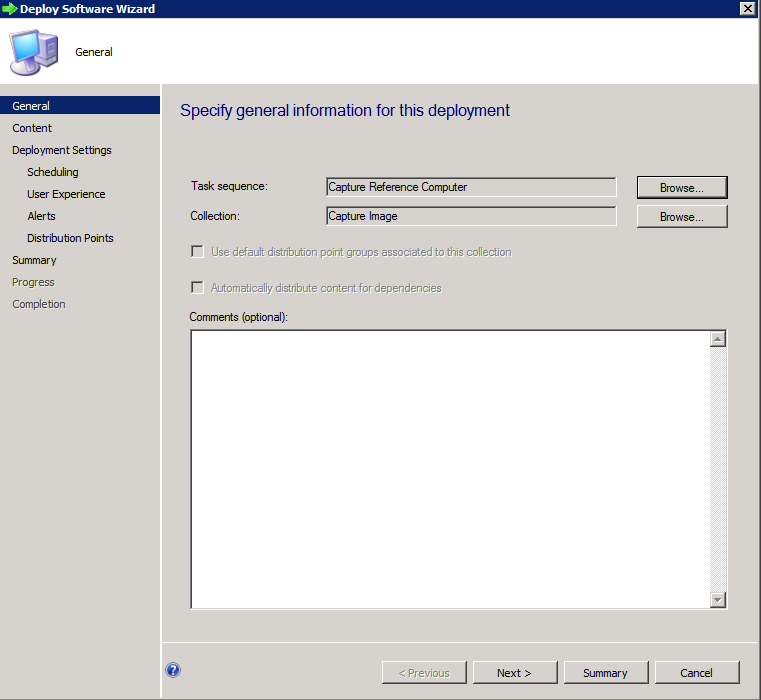

Captura de pantalla de la página Especificar información general para la implementación.
Inicie sesión en el equipo de referencia (GTRCM12WIN7B) y ejecute la secuencia de tareas. 1. Inicie sesión en GTRCM12WIN7B.

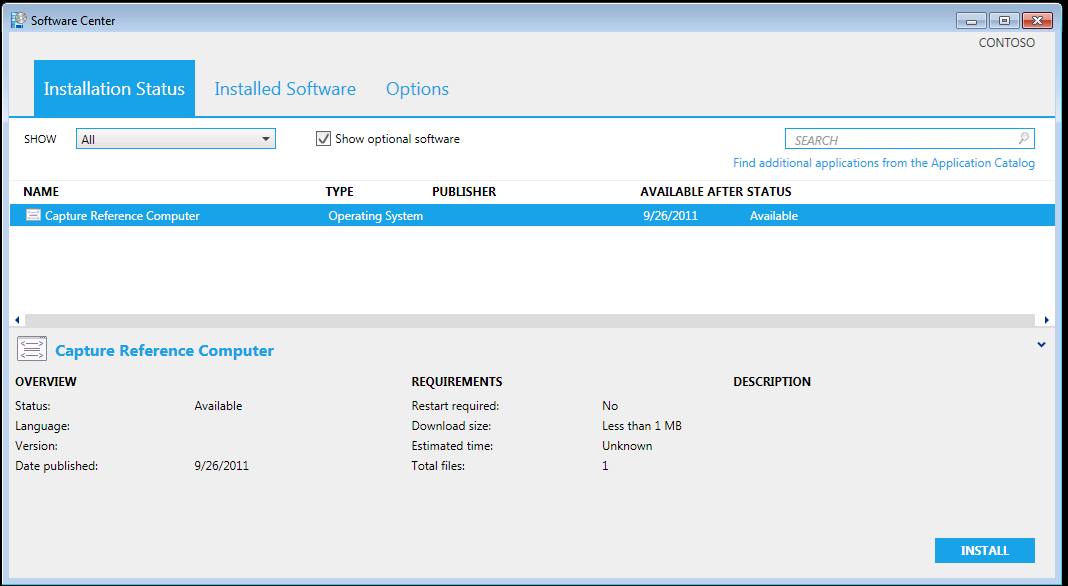

Captura de pantalla del estado de instalación en el centro de software.

Confirme y ejecute la secuencia de tareas.

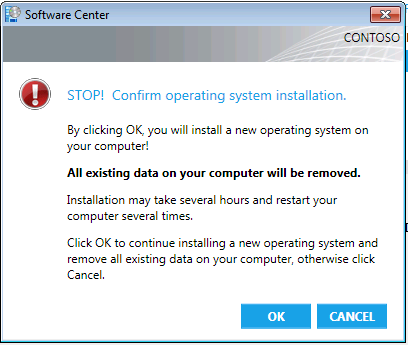

Captura de pantalla de stop! Cuadro de diálogo confirmar la instalación del sistema operativo.

Captura de pantalla del progreso de la instalación.

Creación de un paquete de cliente de Configuration Manager

En este ejercicio, crearemos un paquete de cliente de Configuration Manager para usarlo durante las instalaciones del sistema operativo.

Tarea Pasos detallados
Complete las siguientes tareas en el CAS (GTRCM12CAS)
Iniciar la consola de Configuration Manager 1. En el menú Inicio , seleccione Todos los programas, Microsoft System Center, Configuration Manager 2012 y, a continuación, seleccione Consola de ConfigMgr.

NOTA
Aparece la ventana Consola de System Center Configuration Manager para mostrar la página Información general de administración.
Creación de un paquete a partir de la definición 2. En el panel de navegación, seleccione Biblioteca de software. Expanda Administración de aplicaciones y, a continuación, seleccione Paquetes. Seleccione Crear paquete en definición en la barra de la parte superior.

Captura de pantalla de la opción Crear paquete a partir de la definición.
3. Seleccione Actualización de cliente de Configuration Manager 5.0

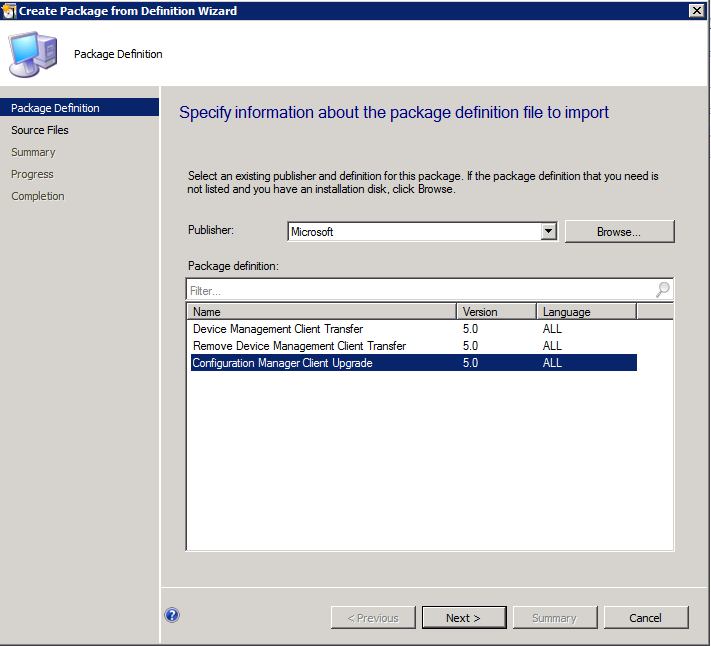

Captura de pantalla de la página Especificar información sobre el archivo de definición de paquete que se va a importar.
4. Seleccione Obtener siempre los archivos de origen de una carpeta de origen.

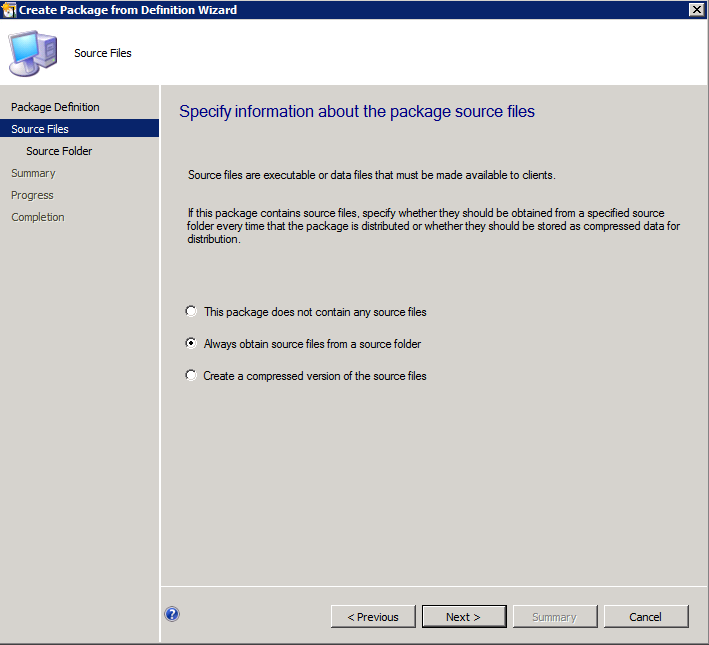

Captura de pantalla de la página Especificar información sobre los archivos de origen del paquete.

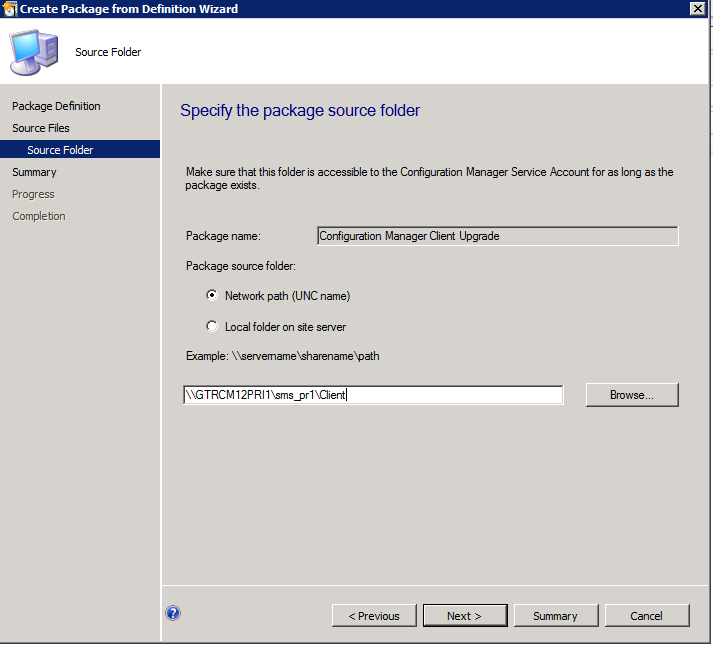

5. Especifique la ubicación de origen de cliente adecuada. Aquí usaremos \\GTRCM12PRI1\sms_pr1\Client como nuestra ubicación de origen.

Captura de pantalla de la página Especificar la carpeta de origen del paquete.

Complete el asistente y, a continuación, distribuya el contenido a los puntos de distribución.

Creación de una secuencia de tareas para instalar la imagen

En este ejercicio, crearemos una secuencia de tareas para instalar la nueva imagen en un cliente denominado GTRCM12XP1.

Tarea Pasos detallados
Complete las siguientes tareas en el CAS (GTRCM12CAS)
Iniciar la consola de Configuration Manager 1. En el menú Inicio , seleccione Todos los programas, Microsoft System Center, Configuration Manager 2012 y, a continuación, seleccione Consola de ConfigMgr.
NOTA
Aparece la ventana Consola de System Center Configuration Manager para mostrar la página Información general de administración.

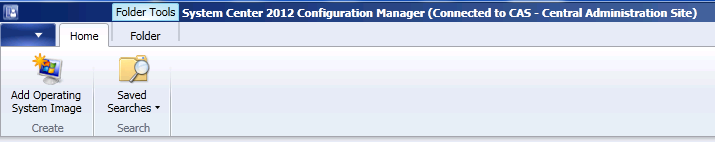

Adición de la imagen del sistema operativo 2. En el panel de navegación, seleccione Biblioteca de software. Expanda Sistemas operativos y seleccione Imágenes de sistema operativo. Seleccione Agregar imagen de sistema operativo en la barra de la parte superior.

Captura de pantalla de la opción Agregar imagen de sistema operativo.
3. Seleccione la carpeta de captura en el servidor de sitio primario (aquí es \\GTRCM12PRI1\sources\mycapture.wim) como origen de datos. Aquí es donde capturamos previamente nuestra imagen.

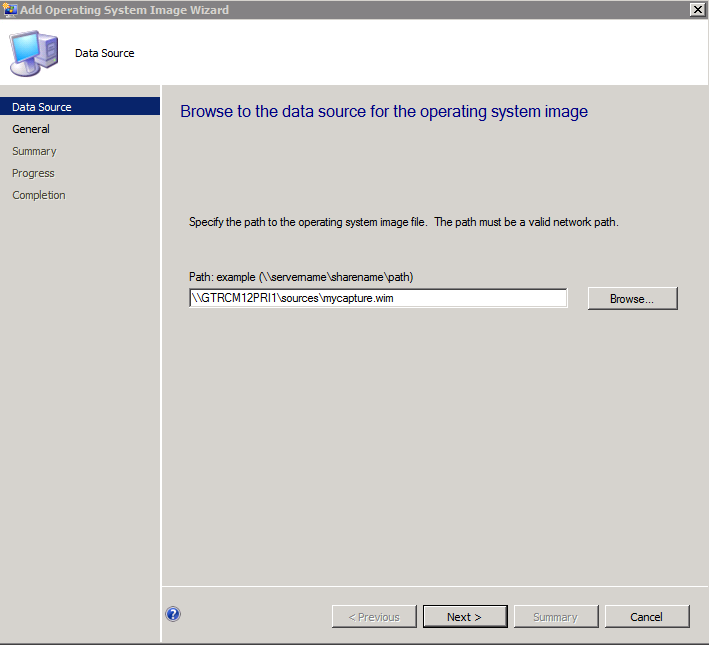

Captura de pantalla de la página Examinar al origen de datos de la imagen del sistema operativo.
4. Asigne un nombre a la imagen y complete el asistente y distribúyalo a los puntos de distribución.

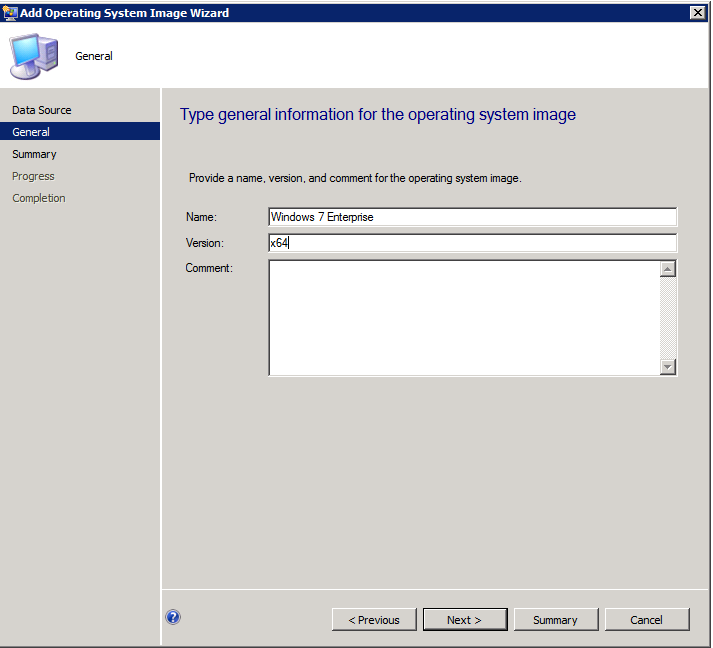

Captura de pantalla de la página Tipo de información general para la imagen del sistema operativo.
Crear una nueva secuencia de tareas para instalar la imagen 1. En el panel de navegación, seleccione Biblioteca de software. Expanda Sistemas operativos y seleccione Secuencias de tareas. Seleccione Crear secuencia de tareas en la barra de la parte superior.

Captura de pantalla de la opción Crear secuencia de tareas en la barra superior.
2. Seleccione Instalar un paquete de imágenes existente.

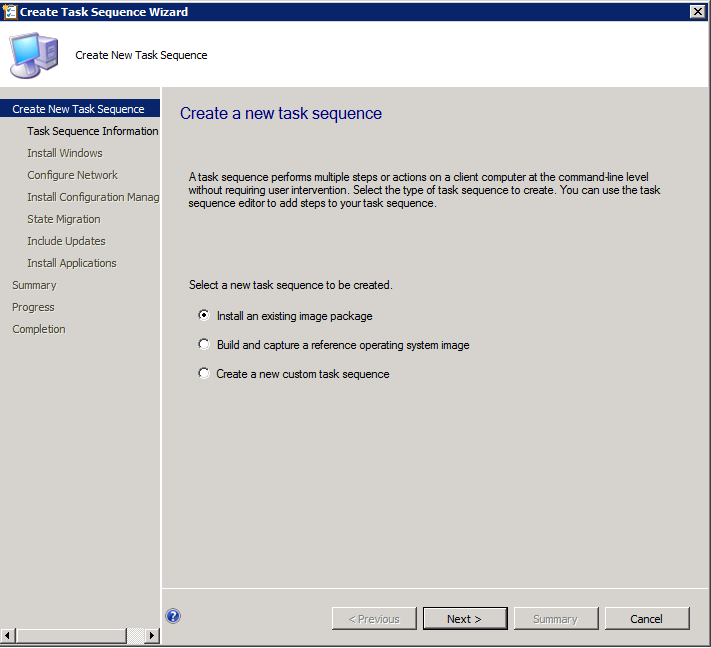

Captura de pantalla de la opción Instalar un paquete de imagen existente.
3. Asigne un nombre a la secuencia de tareas y seleccione la imagen de arranque (x86).

Sugerencia: En este caso, puede usar la imagen de arranque x86 o x64. No estamos ejecutando una setup.exe basada en arquitectura como lo hacemos al usar un paquete de instalación del sistema operativo.

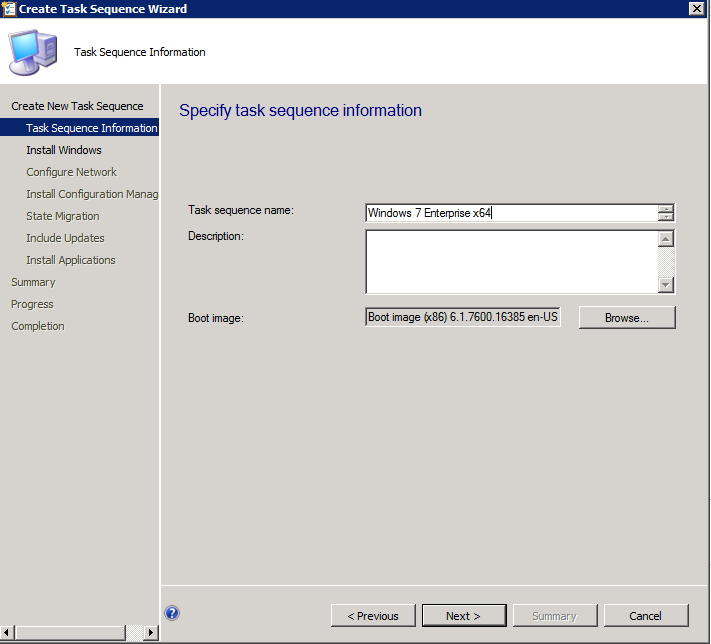

Captura de pantalla de la página Especificar información de secuencia de tareas.
4. Seleccione la imagen y proporcione la contraseña de administrador usada para esa imagen.

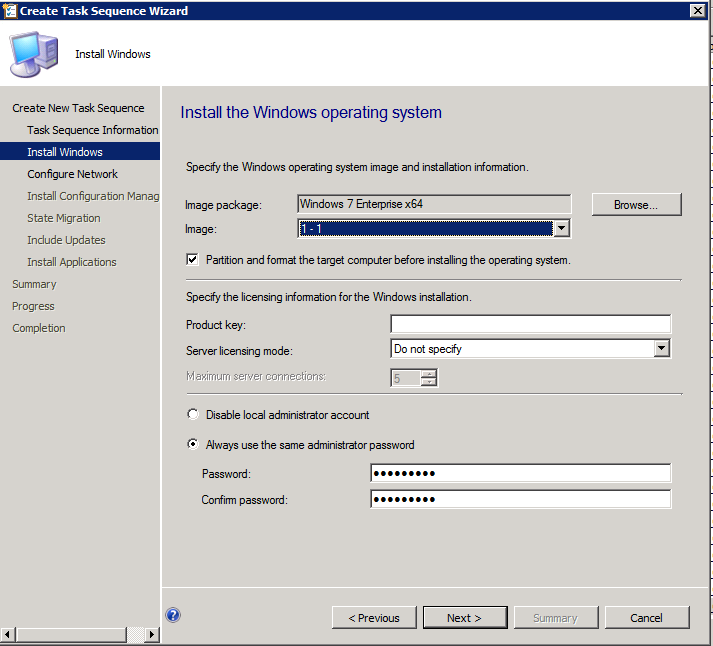

Captura de pantalla de la página Instalar el sistema operativo Windows, donde puede escribir la contraseña de administrador.

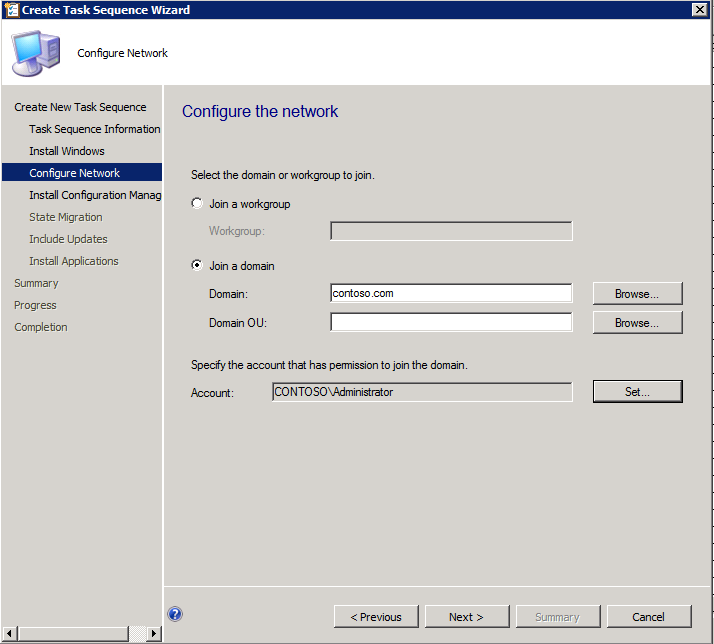

5. Seleccione Unirse a un dominio y proporcione una cuenta de dominio y una contraseña adecuadas. Esta cuenta debe tener permisos de unión a un dominio y restablecer contraseñas de equipo.

Advertencia: Nunca use una cuenta de administrador de dominio para hacerlo en entornos de producción. Solo necesita permisos de unión a un dominio y el derecho a restablecer las contraseñas del equipo.

Captura de pantalla de la página Configurar la red.
6. Seleccione el paquete de cliente de Configuration Manager y proporcione su FSP como parámetro de instalación. Aquí usaremos nuestro servidor de sitio primario (FSP=GTRCM12PRI1).

Captura de pantalla de la página Instalar el cliente de Configuration Manager.
7. Desactive la casilla Esta acción capturará la configuración específica del usuario.

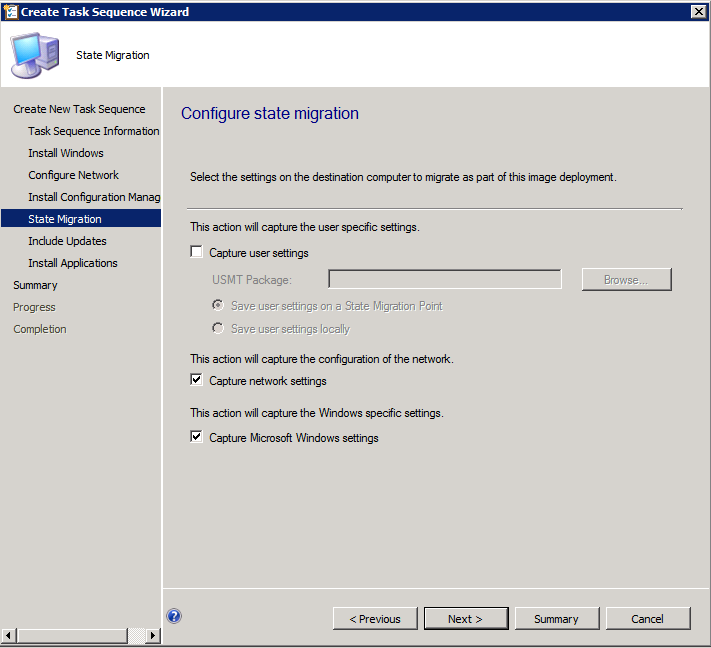

Captura de pantalla de la página Instalar la migración de estado.


Sugerencia: Capturar la configuración de red garantizará que se vuelva a aplicar la configuración de red personalizada durante la implementación.

No instale actualizaciones ni software y complete el asistente.
Creación de una nueva colección de dispositivos 1. Seleccione el área de trabajo Activos y compatibilidad . En el panel de navegación, seleccione Recopilaciones de dispositivos. Seleccione Crear recopilación de dispositivos en la barra de la parte superior.

Captura de pantalla de recopilaciones de dispositivos en el área de trabajo.
2. Asigne a la colección el nombre Windows 7 Enterprise x64.

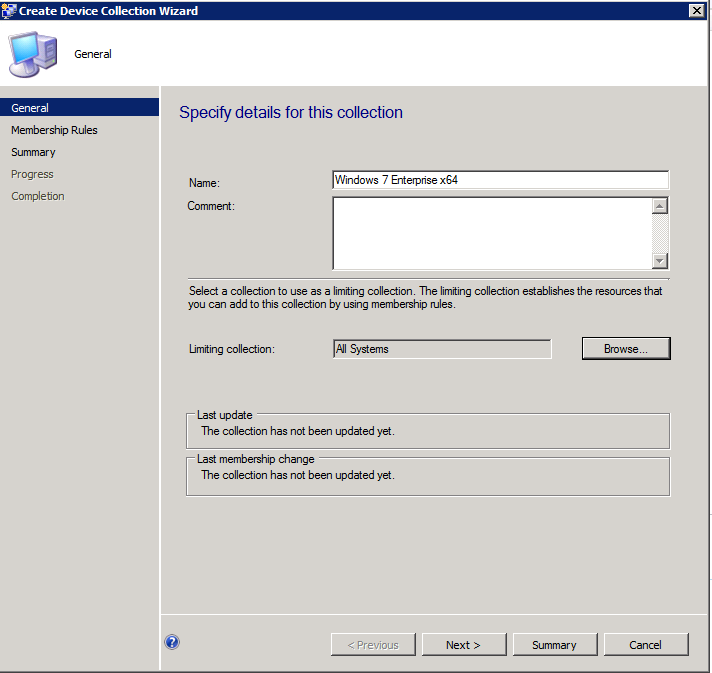

Captura de pantalla de la configuración general de la colección.
3. Agregue nuestro equipo de destino (en este caso GTRCM12XP1) como miembro directo.

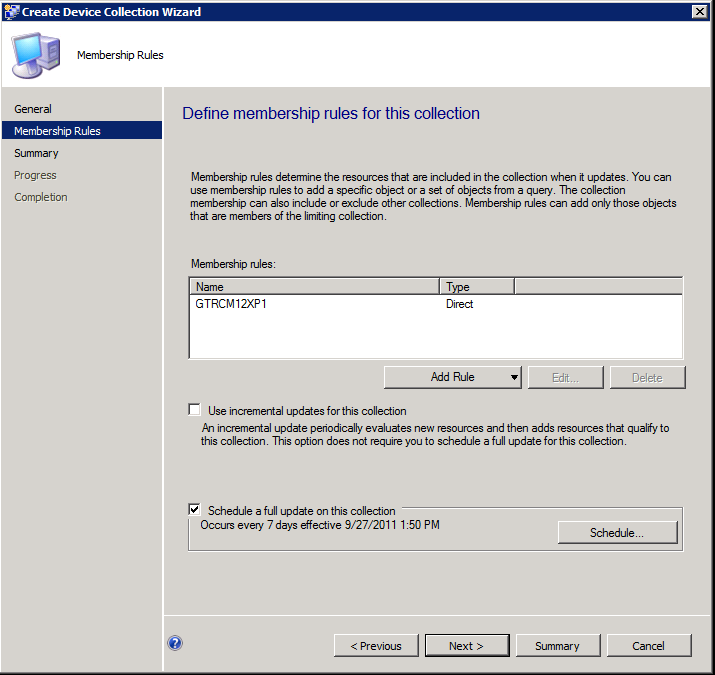

Captura de pantalla de la página Definir reglas de pertenencia.
Distribuir la secuencia de tareas a esta colección 1. Haga clic con el botón derecho en la nueva colección y, a continuación, seleccione Implementar>secuencia de tareas en el menú contextual. Haga clic en el asistente y, a continuación, finalice.

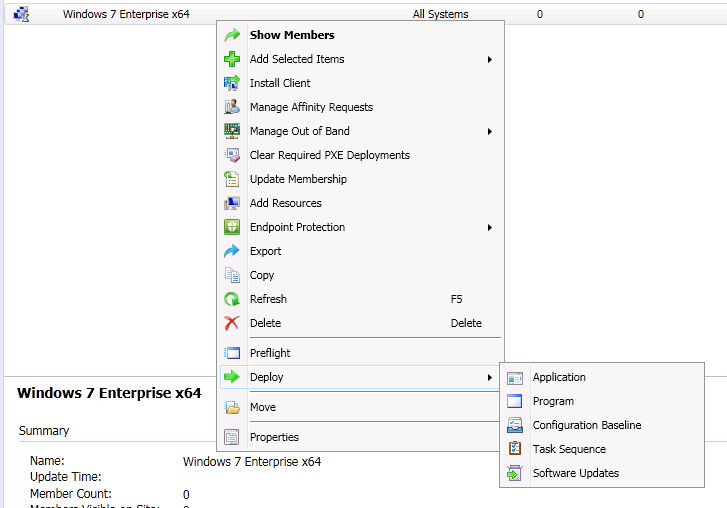

Captura de pantalla de los pasos para distribuir la secuencia de tareas a la recopilación.
Ejecute la secuencia de tareas en GTRCM12XP1 para instalar la imagen del sistema operativo. 1. Inicie sesión en GTRCM12XP1 y ejecute la nueva secuencia de tareas para instalar el nuevo sistema operativo.

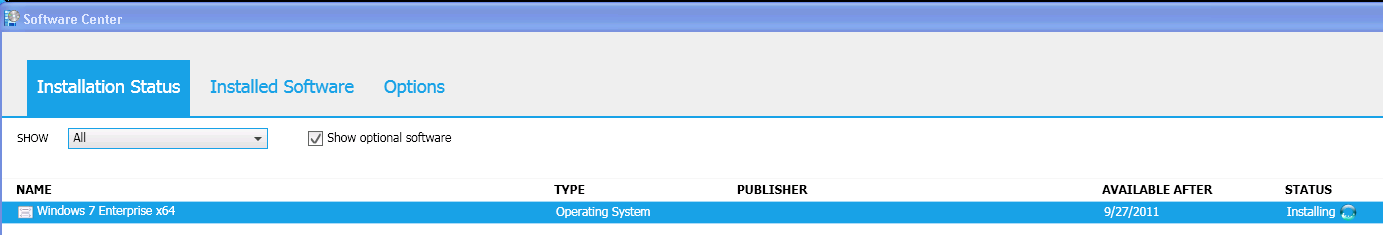

Captura de pantalla del estado de instalación de Win 7 Enterprise x64.

Captura de pantalla de stop! Confirme la advertencia de instalación del sistema operativo en el Centro de software.

Captura de pantalla del progreso de la instalación de Win 7 Enterprise x64.

Problemas conocidos de secuencias de tareas de OSD

Los anteriores y otros problemas con las secuencias de tareas se tratan en Descripción de la actualización acumulativa 1 para System Center 2012 R2 Configuration Manager.
