Ventana Visor de segmentos

El Visor de segmentos muestra información sobre el diseño de memoria en un instante determinado de tiempo para un segmento de memoria determinado. Puede usar la ventana Visor de segmentos y su funcionalidad asociada en GPUView para ver el diseño de memoria y la colocación de memoria a lo largo del tiempo.

La ventana Visor de segmentos se puede iniciar presionando el botón Visor de segmentos después de abrir los detalles del objeto de un paquete Dma estándar en la cola de hardware de GPU o haciendo doble clic en el segmento del control Árbol de objetos del cuadro de diálogo Visor de objetos.

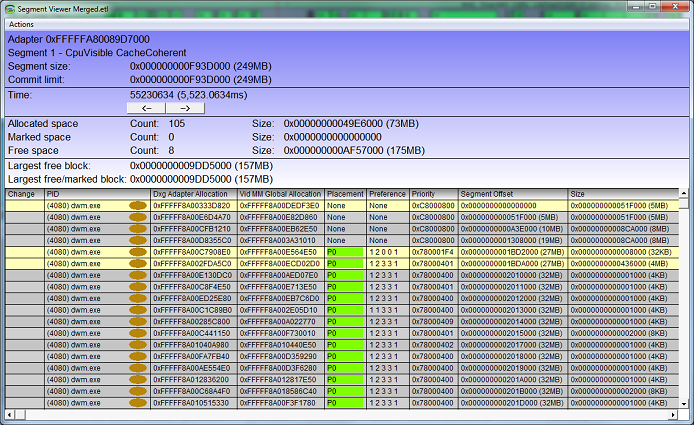

Una captura de pantalla típica de la ventana Visor de segmentos es similar a la siguiente.

El área situada encima de la barra de desplazamiento virtual es un área fija dividida en cuatro secciones diferentes.

La sección superior consta del valor del identificador del adaptador, el índice de segmento y los atributos, el tamaño del segmento y los valores de límite de confirmación.

La segunda sección es la ubicación horaria y los botones de navegación de eventos de memoria (flechas). El valor de hora es el instante en el archivo que representa la información mostrada. Los botones con las flechas de izquierda y derecha restablecen la ventana al evento de memoria anterior o siguiente para ese segmento.

La tercera sección es una sección de resumen que proporciona información general rápida del espacio de memoria asignado, marcado y libre en el momento en que se ve actualmente.

La última sección de área fija es una continuación de la información de resumen. Muestra el tamaño del bloque libre más grande y el bloque libre o marcado más grande.

El resto de la ventana muestra información sobre las asignaciones de memoria individuales en cada fila.

Columnas de vista memoria

La forma predeterminada de las filas de memoria del Visor de segmentos es de 14 columnas de ancho. El diagrama principal (el gráfico anterior) muestra solo nueve de ellos. Se proporciona una barra de desplazamiento horizontal para llegar a los elementos más a la derecha.

• Cambio: esta columna contiene texto o un gráfico que indica dónde se produjo la operación de memoria más reciente. Si la hora de vista actual está junto a una operación de memoria donde se marca la memoria, la columna se leerá marcada. Si se ha descartado la memoria, la columna mostrará un triángulo rojo que apunta a la izquierda. Si el elemento está paginado, el gráfico será un triángulo amarillo que apunta a la derecha, como en el diagrama siguiente.

• PID: esta columna muestra el identificador de proceso seguido del nombre del proceso seguido del color asignado a la cola de CPU de contexto.

• Asignación de adaptador de Dxg: esta columna muestra el valor de dirección de memoria de asignación del adaptador de vídeo dxgkernel.

• Asignación global de Vid MM: esta columna muestra el valor de dirección de memoria global de Asignación global de Video Memory Manager.

• Ubicación: esta columna contiene el valor de colocación.

• Preferencia: esta columna contiene las preferencias de selección de ubicación de memoria.

• Prioridad: esta columna contiene las marcas Priority.

• Desplazamiento de segmento: esta columna muestra el desplazamiento de ubicaciones de memoria en el segmento.

• Tamaño: esta columna muestra el tamaño de la memoria.

• Ancho: esta columna muestra el ancho de la memoria.

• Alto: esta columna muestra el alto de la memoria.

• Formato: esta columna muestra el formato de la memoria.

• Bloqueado: esta columna indica si el bloque de memoria está bloqueado o no.

• Marcas: esta columna muestra las marcas de la asignación de memoria como palabras en inglés en lugar de bits hexadecimales.
