Preparación del sistema de pruebas para ejecutar herramientas de prueba de MUTT

Antes de usar dispositivos MUTT, debe preparar el sistema de prueba.

Antes de empezar

Las instrucciones de este documento se basan en las siguientes suposiciones:

  • Comprende el shell de comandos de Windows. La instalación de las herramientas de prueba requiere una ventana de comandos con privilegios elevados. Para esa ventana, puede abrir una ventana del símbolo del sistema mediante la opción Ejecutar como administrador .

  • Está familiarizado con las herramientas que se incluyen con el Kit de controladores de Windows (WDK).

  • Está familiarizado con las herramientas de depuración del kernel.

    Nota:

    Esta configuración se aplica al MUTT, MUTTPack, SuperMUTT y SuperMUTT Pack. Para obtener más información sobre esos dispositivos, consulte DISPOSITIVOS MUTT.

Para preparar un sistema para ejecutar herramientas de prueba de MUTT para pruebas de hardware USB

  1. Conecte el sistema de prueba a un depurador de kernel.

    Para obtener más información, vea Descargar e instalar herramientas de depuración para Windows y Depuración de Windows.

  2. Conecte los dispositivos MUTT a cada puerto disponible del controlador o concentrador de host que se va a probar.

    Debe adjuntar el dispositivo MUTT al sistema de prueba antes de ejecutar los scripts de instalación instalados por el paquete de software MUTT.

    Para obtener información sobre las configuraciones de prueba recomendadas, vea Topologías MUTT en este documento.

  3. Abra una ventana del símbolo del sistema con privilegios elevados en el sistema de prueba y vaya a la carpeta en la que se copiaron las herramientas de prueba.

  4. En la ventana del símbolo del sistema con privilegios elevados, ejecute el siguiente comando para instalar el controlador MUTT necesario:

    C:\\usbTest\\pnputil -i -a usbfx2.inf

    Si desea probar mediante el comprobador de controladores, puede ejecutar install.cmd en lugar del comando anterior. Esto instalará los controladores necesarios, así como configurará el comprobador de controladores. Tenga en cuenta que el uso de install.cmd es opcional.

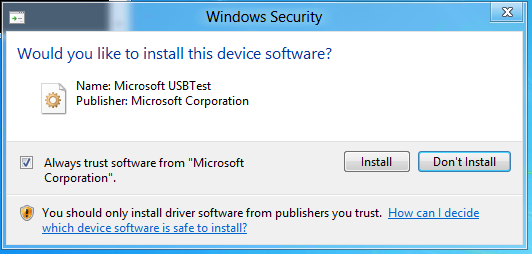

  5. Aparece el siguiente cuadro de diálogo al instalar los controladores de prueba:

    cuadro de diálogo de seguridad de Windows.

    Active Confiar siempre en el software de "Microsoft Corporation" para evitar que el cuadro de diálogo aparezca cuando se ejecuten las pruebas.

    La máquina del sistema de prueba se reiniciará después de que install.cmd haya completado la instalación.

  6. Cambie el MUTT al nuevo controlador C:\usbTest\MuttUtil –UpdateDriver usbfx2.inf

  7. Actualización del MUTT con el firmware más reciente C:\usbTest\MuttUtil.exe -UpdateFirmware

  8. Si el sistema de prueba se está ejecutando Windows 8, se recomienda realizar una validación rápida del controlador de host antes de iniciar las pruebas.

    1. Desde una ventana del símbolo del sistema con privilegios elevados, ejecute el siguiente comando para recopilar información sobre el controlador de host y los concentradores que están conectados al sistema:

      C:\\usbTest\\xhciwmi -verify

    2. La herramienta muestra información sobre el controlador de host en la ventana de comandos. La información incluye el identificador del proveedor, el identificador de dispositivo, el identificador de revisión y la versión del firmware. Si existen problemas conocidos para el controlador de host sometido a prueba, considere la posibilidad de actualizar el firmware.

Seguimiento y registro de eventos en la pila de controladores USB

Vaya a https://aka.ms/usbtrace para obtener instrucciones y descargar un script para capturar seguimientos ETW de los controladores USB.
