Esta prueba comprueba que el adaptador de bus host (HBA) notifica correctamente la presencia de una sesión de arranque en el servicio iniciador iSCSI de Microsoft.
Detalles de las pruebas
| Especificaciones |
|
| Plataformas |
|
| Versiones admitidas |
|
| Tiempo de ejecución esperado (en minutos) | 10 |
| Categoría | Desarrollo |
| Tiempo de espera (en minutos) | 600 |
| Requiere reinicio | false |
| Requiere una configuración especial | true |
| Tipo | automatic |
Documentación adicional
Las pruebas de esta área de características pueden tener documentación adicional, incluidos los requisitos previos, la configuración y la información de solución de problemas, que se pueden encontrar en los temas siguientes:
Ejecución de la prueba
Antes de ejecutar la prueba, complete la configuración de la prueba como se describe en los requisitos de prueba: requisitos previos de prueba de componentes de arranque iSCSI.
Además, complete los pasos siguientes:
Instale el sistema operativo en un dispositivo de disco de destino.
Ejecute la prueba como un trabajo de HLK Studio desde la ventana Consola de dispositivo.
Escriba los datos necesarios en el cuadro de diálogo de configuración que aparece cuando se programa este trabajo.
Esta prueba se ejecuta en un entorno de prueba iSCSI.

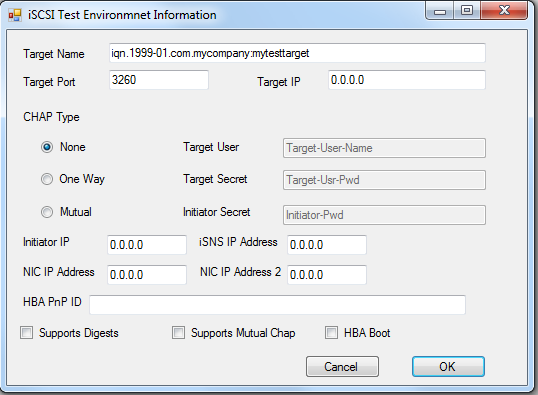

Si es la primera vez que ejecuta una prueba de HBA iSCSI, una prueba de destino iSCSI o una prueba mpIO sobre el tipo de bus iSCSI en el cliente HLK, o si no hay iscsihctconfig.ini en [Ruta de acceso HLK]\JobsWorkingDir\ en el cliente HLK, recibirá el siguiente cuadro de diálogo emergente para introducir información de configuración iSCSI o información de HBA:
Siga estos pasos para escribir la información:
Escriba la información de IQN, portal y puerto de destino en Nombre de destino, DIRECCIÓN IP de destino y Puerto de destino.
Seleccione el Tipo chap y escriba el nombre de usuario y la contraseña en Usuario de destino, Secreto de destino e Secreto del iniciador, si se selecciona Mutua .
Si selecciona Mutual for CHAP Type (Mutual for CHAP Type), active la casilla Supports Mutual Chap (Admitir chap mutuo ).
Si hay varias direcciones IP del iniciador, escriba la que se usa para la prueba en IP del iniciador.
Si la prueba es para la prueba de destino iSCSI, escriba la dirección IP del servidor iSNS en el campo Dirección IP de iSNS y escriba la dirección IP de la NIC en el campo Dirección IP de la NIC .
Si el destino admite resúmenes, active la casilla Supports Digests (Admitir resúmenes ).
La prueba de MPIO no usará la dirección IP del servidor iSNS ni la dirección IP de la NIC . Pero dado que el entorno de prueba está configurado para ejecutar pruebas de MPIO y de destino iSCSI, rellene este campo. Se usará el mismo iscsihctconfig.ini para todos en el mismo entorno de prueba.
Si la prueba es para la prueba de HBA iSCSI, escriba las dos direcciones IP de NIC en dirección IP NIC y dirección IP NIC 2. Estos campos son los mismos que los de WLK 1.6 usados por la prueba de redirección de HBA iSCSI. Además, escriba la ruta de acceso de la instancia del dispositivo del puerto HBA en el identificador de PnP de HBA. Si la instancia de puerto HBA está configurada para admitir resúmenes, active la casilla Supports Digests (Admitir resúmenes ). Si la instancia de puerto HBA está configurada para admitir el arranque, active la casilla De arranque de HBA .
Haga clic en OK.
Esta información se guardará en el archivo iscsihctconfig.ini. Hay una copia del archivo iscsihctconfig.ini en [Ruta de acceso HLK]\JobsWorkingDir\. Permite a los usuarios no introducir la información de configuración de cada prueba iSCSI en el mismo entorno de prueba, por lo que la interfaz de usuario de iSCSI no aparecerá cada vez después de la primera entrada. Para cambiar la información de configuración de iSCSI, cambie el archivo iscsihctconfig.ini en [Ruta de acceso HLK]\JobsWorkingDir\ directamente o elimínelo para que la interfaz de usuario vuelva a aparecer.
Solución de problemas
Para solucionar problemas genéricos de errores de prueba de HLK, consulte Solución de problemas de errores de prueba de HLK de Windows.
Para obtener información sobre la solución de problemas, consulte Solución de problemas de Device.Storage Testing.
Si experimenta problemas durante esta prueba, complete los pasos siguientes:
En el Administrador de HLK de Windows, revise el archivo de registro de resultados del trabajo de prueba para ver si hay errores de prueba.
Compruebe si el destino tiene una letra de unidad.
Compruebe los datos especificados en el cuadro de diálogo de configuración (cuadro de diálogo emergente cuando el trabajo está programado desde la consola del dispositivo).
Más información
Esta prueba realiza el algoritmo siguiente:
Determina la unidad de arranque del sistema actual.
Recupera las sesiones iSCSI actualmente activas en el sistema mediante la clase ISCSI_SessionStaticInfo Instrumental de administración de Microsoft Windows (WMI).
Para cada sesión iSCSI activa que se encuentre:
Comprueba el campo Tipo de la clase de sesión para determinar si es una sesión de arranque.
Si la sesión iSCSI es una sesión de arranque, determina la letra de unidad asociada a esa sesión.
Si la letra de unidad asociada coincide con la letra de unidad de arranque del sistema, inicia el sistema desde el dispositivo iSCSI.
Sintaxis de comandos
| Opción de comando | Descripción |
|---|---|
Iscsi_boot_test.exe |
Ejecuta la prueba. |
Nota
Para obtener ayuda de línea de comandos para este archivo binario de prueba, escriba /h.
Lista de archivos
| Archivo | Ubicación |
|---|---|
Iscsi_boot_test.exe |
<[testbinroot]>nttest\driverstest\storage\wdk\iscsi\ |
Parámetros
| Nombre de parámetro | Descripción de los parámetros |
|---|---|
| LLU_NetAccessOnly | Cuenta de usuario para acceder al recurso compartido de archivos de prueba. |
| LLU_LclAdminUsr | Cuenta de usuario para ejecutar la prueba. |
