Ejecución de pruebas de certificación de conmutadores de red

En este tema se describe cómo ejecutar correctamente las pruebas de certificación del conmutador de red.

Requisitos de la máquina para las pruebas de certificación

Topología de prueba

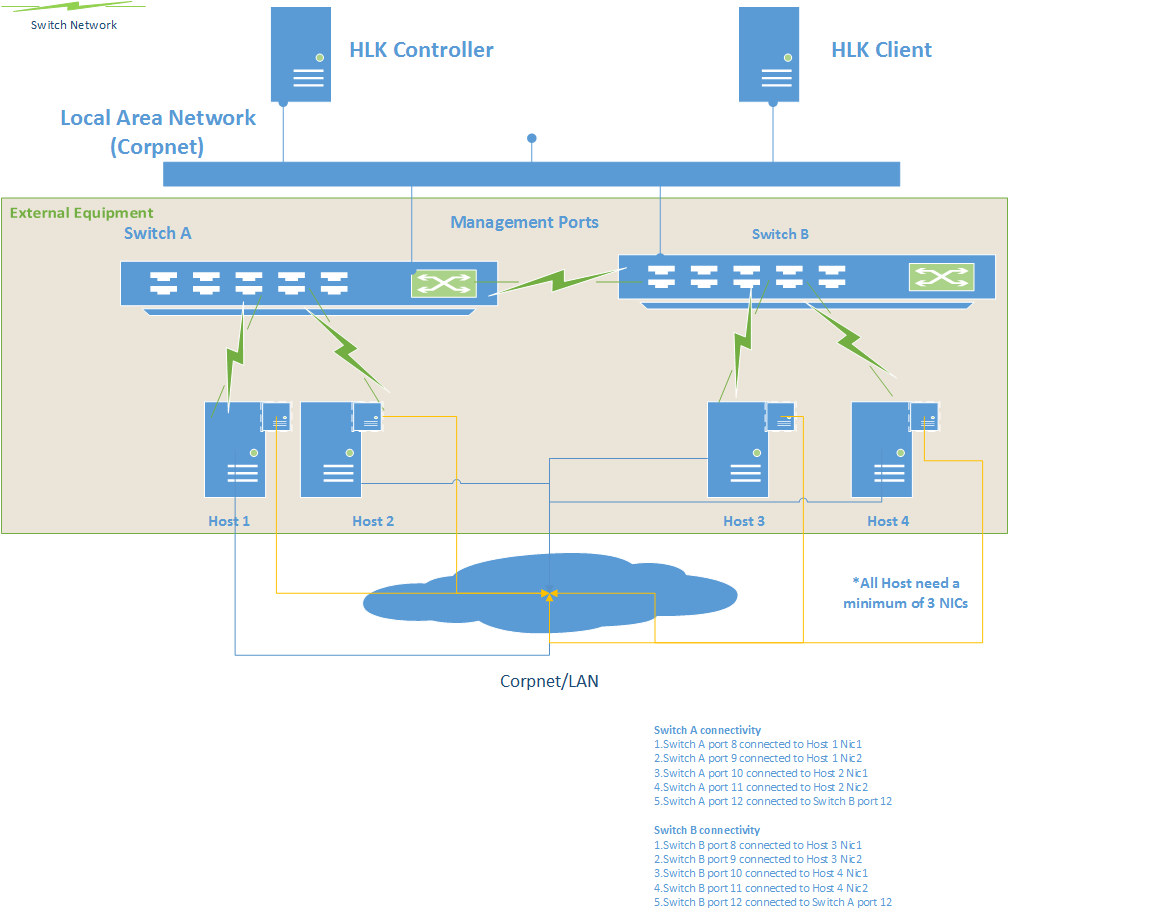

En el diagrama siguiente se describe la topología de prueba que se usa para realizar las pruebas de certificación.

A continuación se enumeran los diferentes roles de las máquinas que participarían en las pruebas de logotipo:

Controlador HLK: la máquina del controlador HLK se ejecuta Windows Server 2012 R2 y coordina las pruebas de certificación.

Cliente HCK: también conocido como SUT (sistema sometido a prueba), esta máquina ejecutaría la versión más reciente del sistema operativo Windows y debería ser accesible en ambos conmutadores en el puerto de administración.

El cliente es el destino principal de las pruebas y coordina las pruebas de un extremo a otro de la topología.

Switch A/B (DELL 4810): conmutador que debe estar certificado. En la topología, hay dos instancias del conmutador que se conectan entre sí en un puerto específico.

Máquinas host: hay un total de cuatro hosts, dos conectados a cada uno de los conmutadores. Estas máquinas requieren obligatoriamente 2 NIC cada una. Una NIC está conectada al conmutador sometido a prueba y la otra NIC está conectada a la red de área local que forma la red troncal de las pruebas de certificación para que el controlador pueda comunicarse con los hosts independientemente de la red privada.

A continuación se enumeran las conexiones necesarias para la red del conmutador:

Cambiar una conectividad:

1. Cambiar un puerto 1 conectado al host 1 Nic1
2. Switch A port 2 connected to Host 1 Nic2
3. Cambiar un puerto 3 conectado al host 2 Nic1
4. Switch A port 4 connected to Host 2 Nic2
5. Switch A port 5 connected to Switch B port 5 (Cambiar puerto B 5)

Switch B connectivity (Conectividad B del conmutador B):

1. Switch B port 1 connected to Host 3 Nic1
2. Switch B port 2 connected to Host 3 Nic2
3. Switch B port 3 connected to Host 4 Nic1
4. Switch B port 4 connected to Host 4 Nic2
5. Switch B port 5 connected to Switch A port 5

Requisitos previos

Se necesitan los siguientes pasos previos antes de ejecutar las pruebas de certificación:

Las máquinas host que están conectadas al conmutador de red deben configurarse primero antes de que las pruebas de certificación se puedan ejecutar en la topología. Es necesario configurar las siguientes opciones en las máquinas host:

• Deshabilite el firewall en todas las máquinas host. Las pruebas de certificación están diseñadas para validar la funcionalidad del conmutador de red y la configuración de firewall adicional impediría que se ejecuten determinadas pruebas.

• Los scripts remotos se ejecutan en las máquinas host, por lo que debe establecer la directiva de ejecución de scripts de PowerShell adecuada en los hosts:

  Set-ExecutionPolicy -ExecutionPolicy Unrestricted


• Compruebe que la conectividad de los hosts a los conmutadores se realiza y todas las direcciones MAC de los hosts aparecen en ambos conmutadores de red según el requisito de conectividad anterior.

• Asegúrese de que el modificador admite los siguientes MIB:

  • BRIDGE-MIB
  • dot1dBasePortTable
  • dot1dTpFdbTable
  • IF-MIB
  • ifTable

• Instale los certificados en el conmutador de red en el cliente HLK como se describe en el diagrama anterior para asegurarse de que se puede crear una sesión https con el conmutador de red.

• Asegúrese de que todos los hosts que están conectados en el vínculo descendente del conmutador de red tengan la misma configuración de credenciales administrativas.

• Asegúrese de que las mismas credenciales estén configuradas en ambos conmutadores de red.

• Copie el registro de Desired State Configuration y el archivo de esquema del paquete DSC del conmutador de red en las siguientes ubicaciones del equipo cliente de HLK:

  • Archivos de esquema: C:\Archivos de programa\WindowsPowerShell\Configuration\Schema
  • Archivos de registro: C:\Archivos de programa\WindowsPowerShell\Configuration\Registration

Ejecución

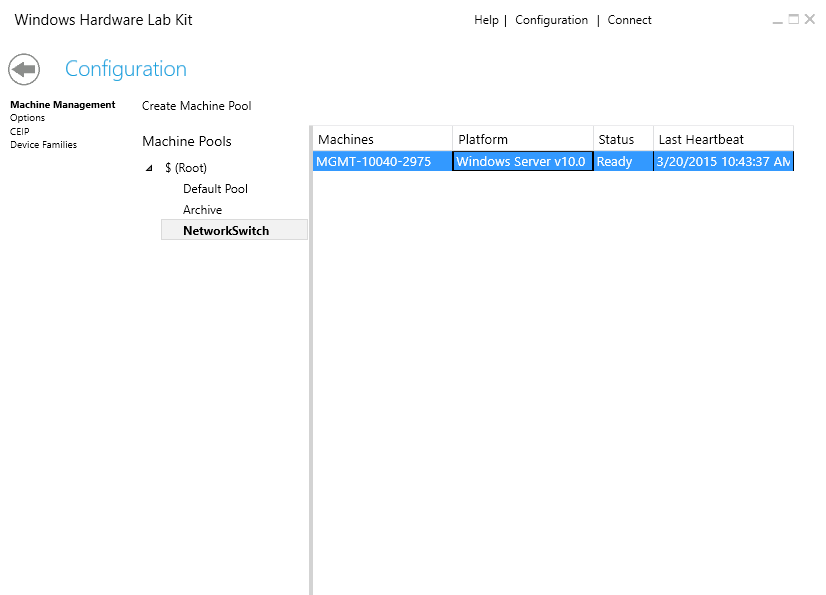

• Cree un grupo de máquinas y mueva la máquina cliente HLK al grupo de máquinas.

• Establezca el cliente HLK en el estado Listo .

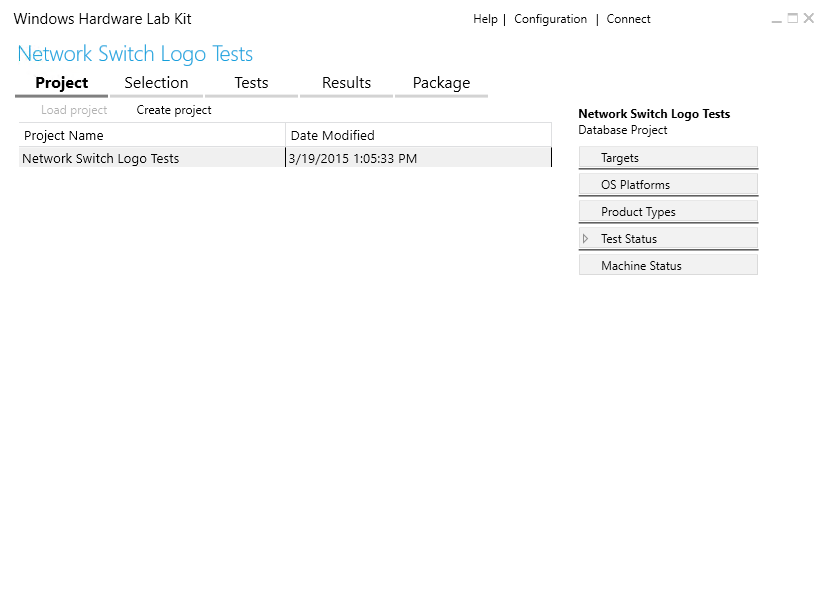

• Creación de un proyecto de prueba de certificación a partir de la interfaz de usuario

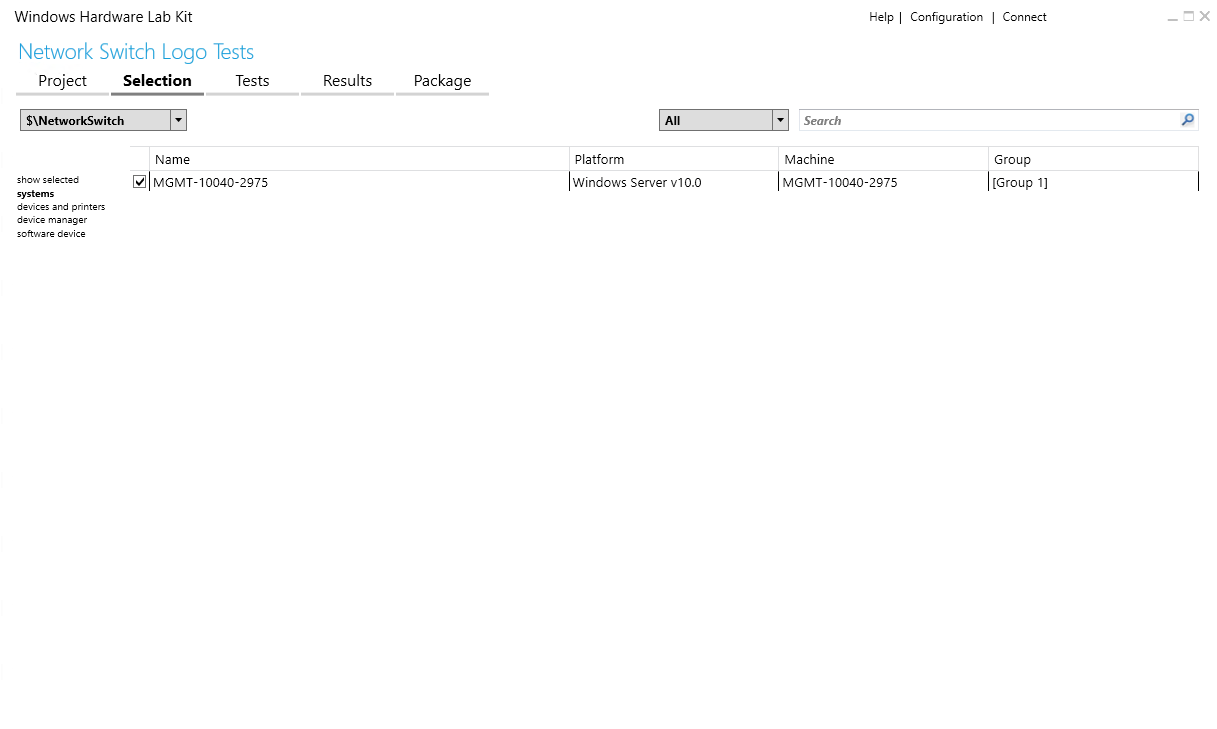

• Seleccione el cliente HLK en la sección Sistema de la interfaz de usuario de HLK.

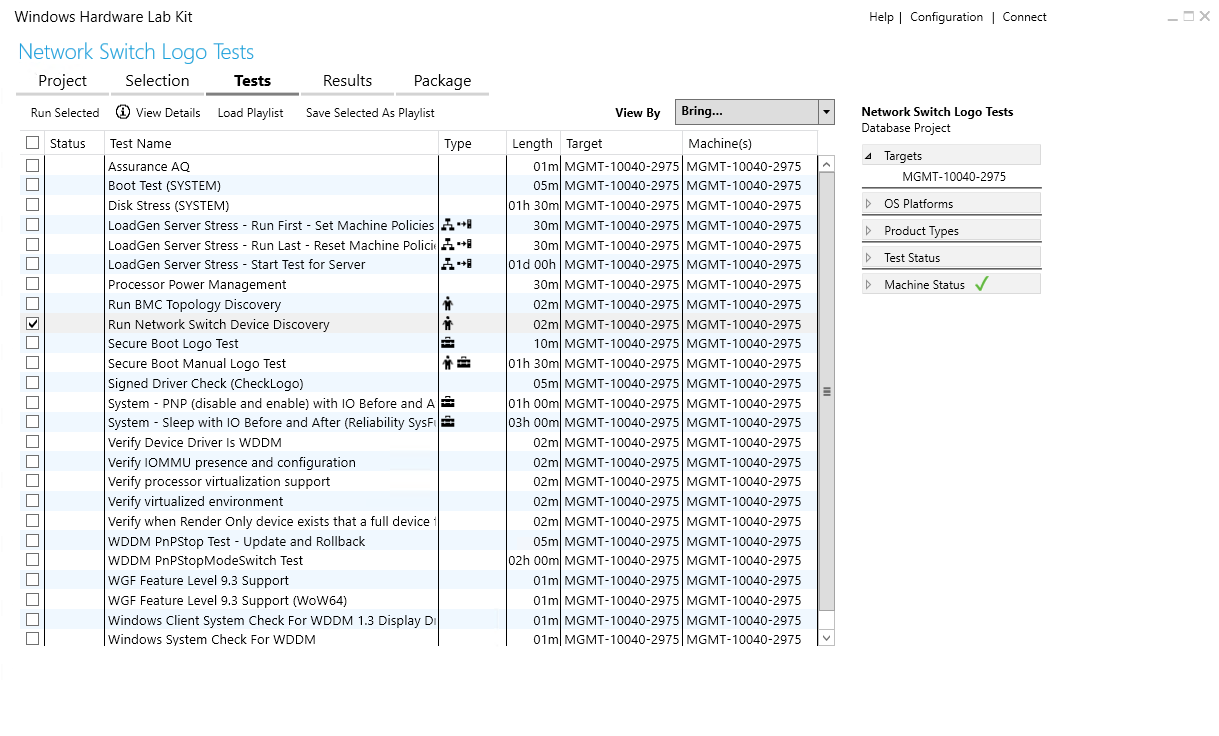

• Haga clic en la pestaña Pruebas y seleccione Ejecutar pruebas de detección de dispositivos de red.

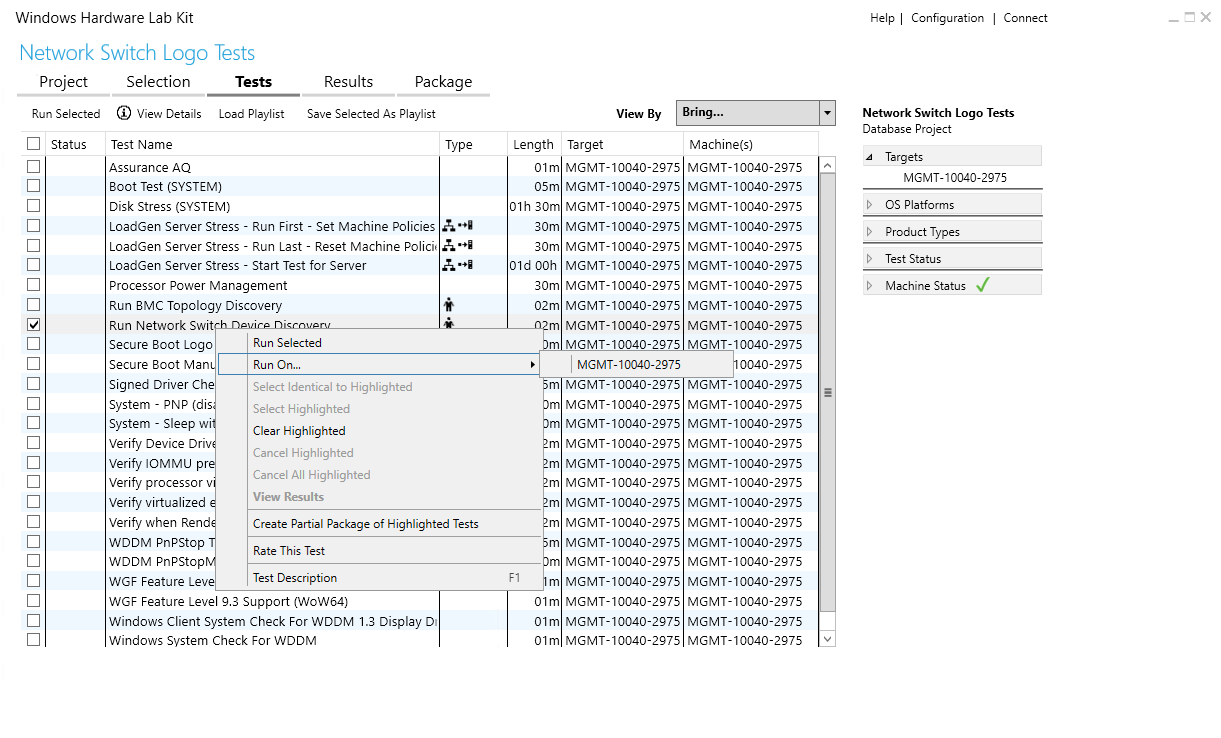

• Haga clic con el botón derecho para ejecutar las pruebas en el cliente HLK.

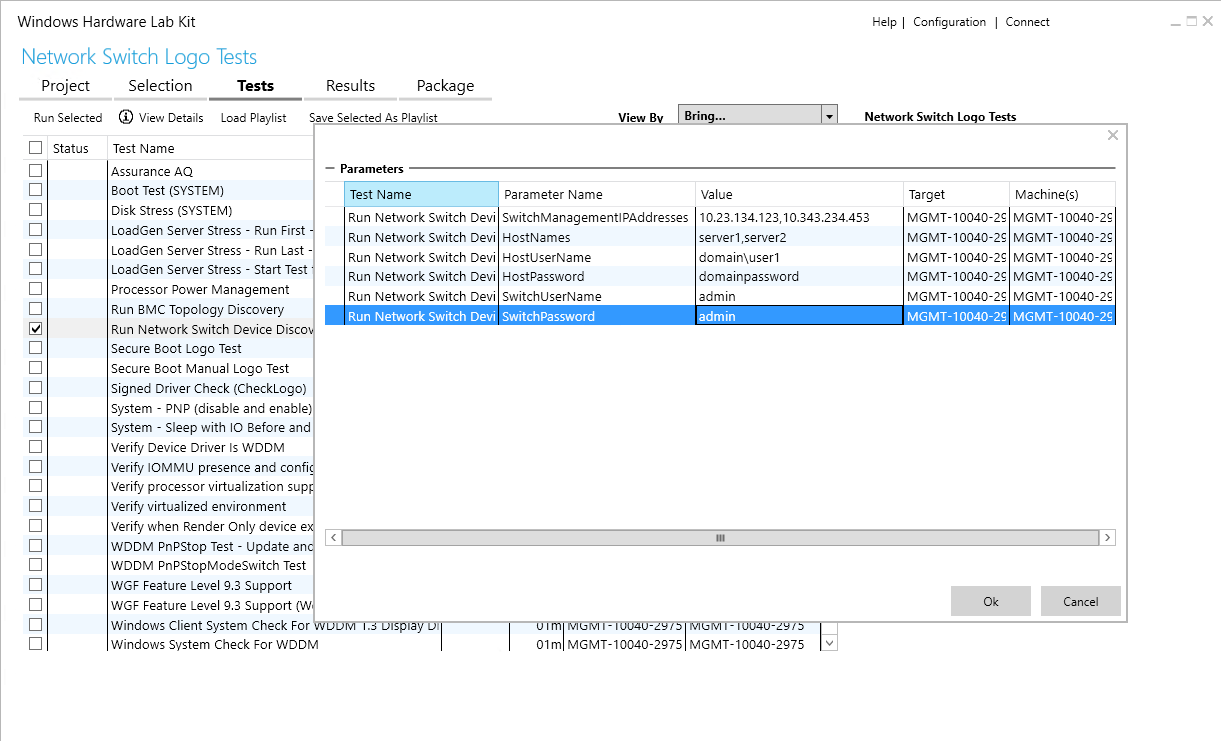

• Proporcione los valores de parámetro obligatorios para ejecutar las pruebas. Los parámetros se enumeran a continuación:

  • SwitchManagementIPAddresses: las direcciones IP de administración de los conmutadores de red que forman parte de la topología. Este parámetro es una lista separada por comas de direcciones IP.

  • Nombres de host: los nombres de host que están conectados al puerto de vínculo descendente del conmutador de red en la topología. Este parámetro es una lista separada por comas de nombres de host.

  • HostUserName: el nombre de usuario de dominio o grupo de trabajo del host que está conectado al conmutador de red. El usuario debe tener privilegios administrativos en el host. El mismo nombre de usuario debe configurarse en todos los hosts.

  • HostPassword: la contraseña del nombre de usuario de host mencionado anteriormente

  • SwitchUserName: el usuario de administración del conmutador de red

  • SwitchPassword: la contraseña del conmutador de red especificado anteriormente.

    Nota

    Es necesario establecer las mismas credenciales en todos los hosts conectados en el vínculo descendente del host. De forma similar, también se deben establecer las mismas credenciales en los conmutadores de red.

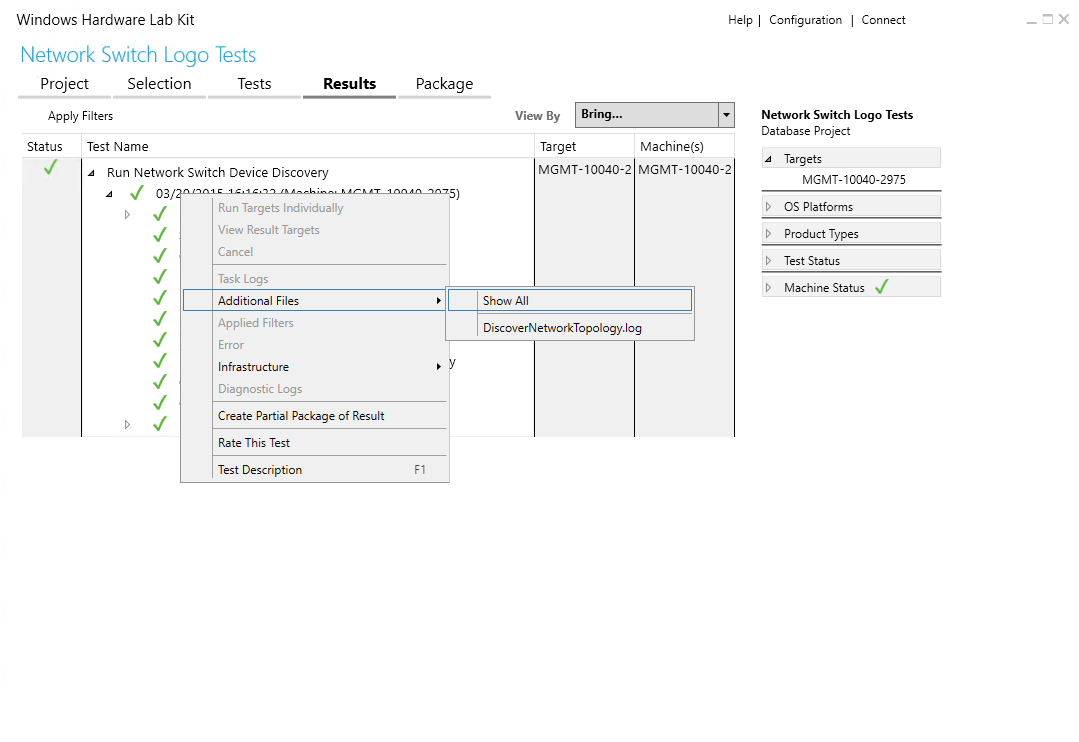

• Si se produce un error en las pruebas de detección, puede examinar los archivos de registro adicionales de la pestaña Resultados , como se indica a continuación:



• Una vez superada la prueba de detección, vuelva a la pestaña Selección de HLK.

• Anule la selección del host seleccionado previamente en la sección sistemas .

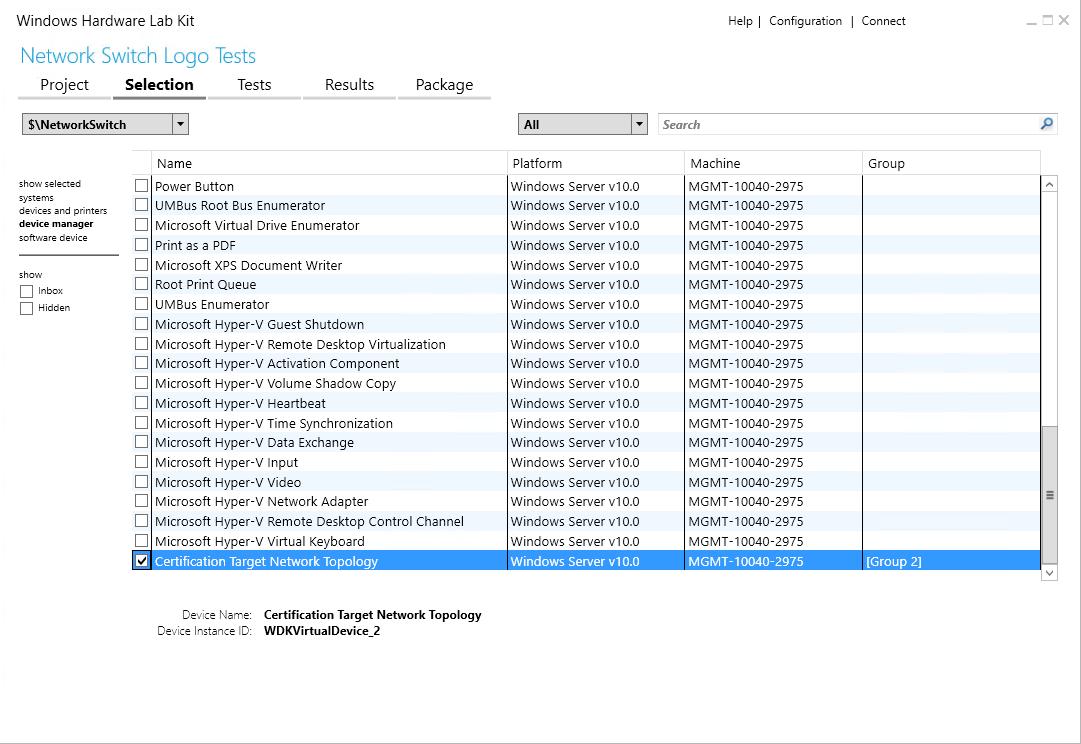

• Seleccione la sección Administrador de dispositivos y debería poder ver un nuevo nodo: Topología de red de destino de certificación. Seleccione este nodo.

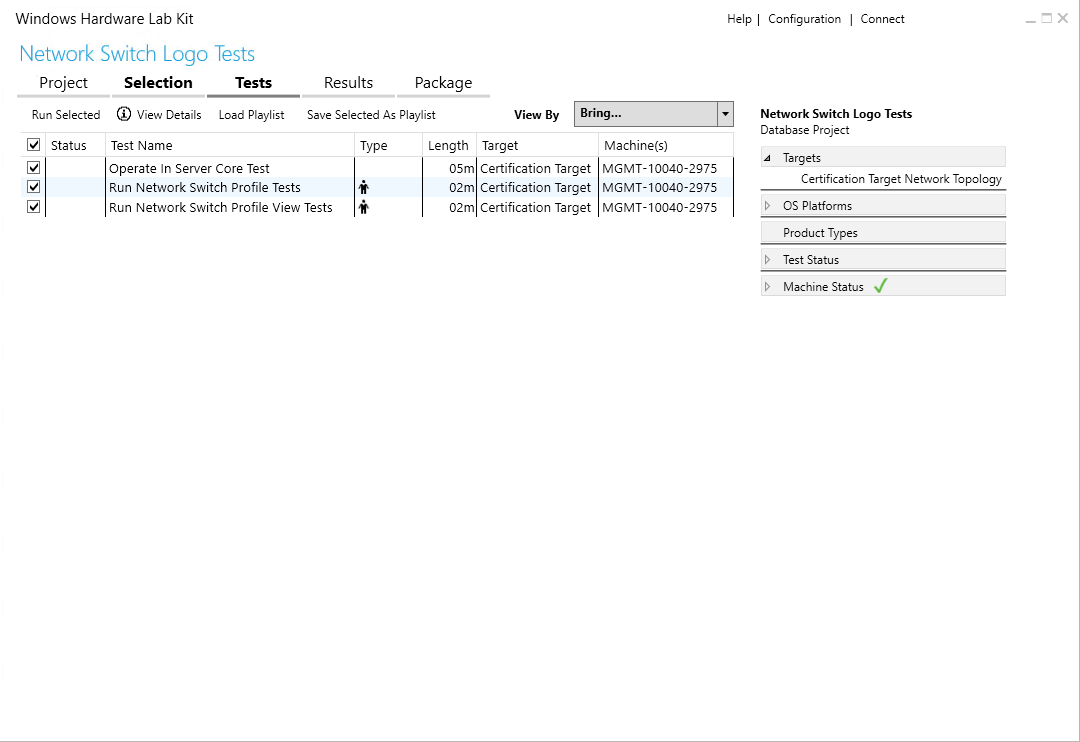

• Seleccione la pestaña Pruebas en el HLK. Debería ver una lista de las pruebas aplicables para los conmutadores de red.

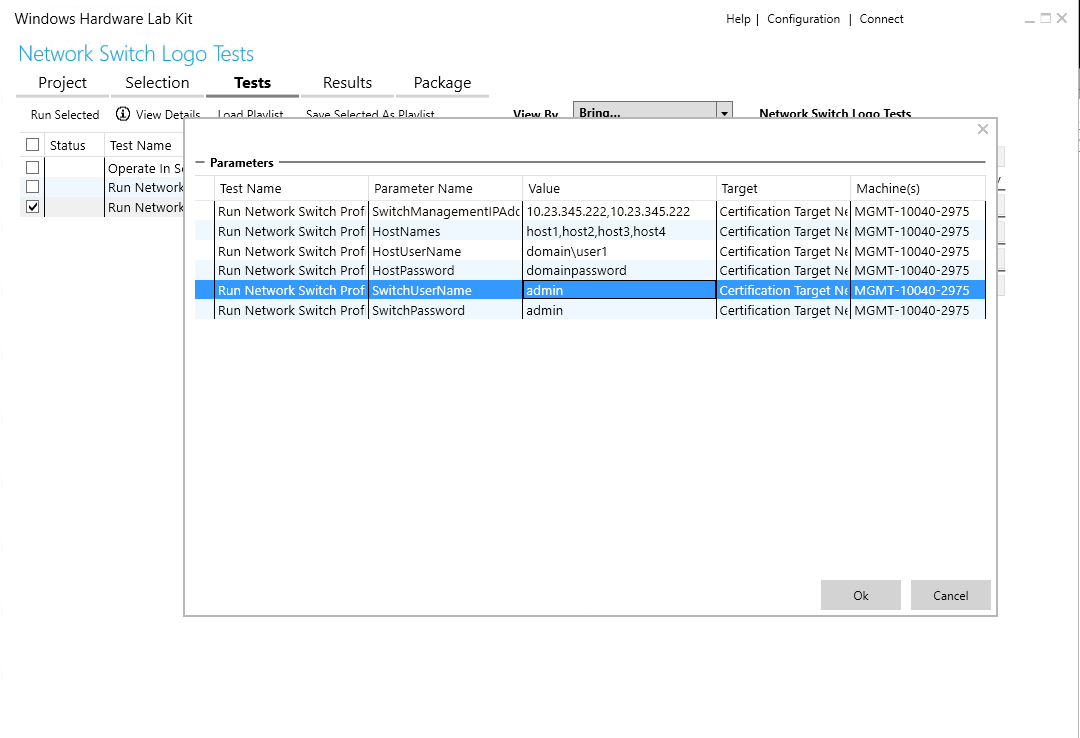

• Seleccione las pruebas una por una, proporcione los valores de parámetro adecuados y ejecute las pruebas.
