Requisitos previos de pruebas del controlador SATA
En esta sección se describen las tareas que debe completar antes de probar un controlador SATA mediante el Kit de laboratorio de hardware de Windows (Windows HLK).
Requisitos de hardware
El siguiente hardware es necesario para probar un controlador SATA. Es posible que necesite hardware adicional si el dispositivo de prueba ofrece otras características. Para determinar si se aplican requisitos de hardware adicionales, consulte la descripción de la prueba para cada prueba que aparece para el dispositivo en Windows HLK Studio.
Nota
Con la excepción del equipo de prueba y el controlador de pruebas, todo el hardware implicado en la prueba ya debe tener un logotipo.
Un equipo de prueba. El equipo de prueba debe cumplir los requisitos de Windows HLK. Para obtener más información, consulte Requisitos previos de Windows HLK.
Si el controlador SATA admite RAID, se aplican los siguientes requisitos:
Dos controladores SATA RAID idénticos (los dispositivos de prueba), a menos que el dispositivo de prueba sea un controlador integrado.
Una unidad de disco duro SATA para cada canal que admita el dispositivo de prueba. Si se requieren dos controladores, se requieren el doble de unidades de disco duro. Cada unidad de disco duro debe tener al menos 40 gigabytes (GB).
Un adaptador de puente PCI a PCI, a menos que se aplique alguna de las condiciones siguientes:
Los controladores RAID no pueden caber en adaptadores de puente PCI. Esto puede ocurrir si los controladores son controladores integrados o si los controladores solo pueden caber en ranuras especialmente diseñadas.
El controlador RAID está diseñado y vendido solo para sistemas que no pueden aceptar adaptadores de puente PCI a PCI de alto completo, como servidores de hoja.
Puede colocar uno de los controladores RAID en una ranura de bus PCI que ya está detrás de un puente PCI.
Una unidad óptica.
Si el controlador SATA no admite RAID, se aplican los siguientes requisitos:
Un controlador SATA (el dispositivo de prueba)
Dos unidades de disco duro SATA que tienen menos de 40 GB
Un controlador de arranque y una unidad de disco duro que sea de al menos 36 GB, si el dispositivo de prueba no admite el arranque.
Para certificar el producto para su uso en servidores, el equipo de prueba debe admitir cuatro procesadores y un mínimo de 1 GB de RAM. Estas funcionalidades del sistema son necesarias para probar la funcionalidad Rebalance, D3 State y Multiple Processor Group del dispositivo y el controlador. No necesita un equipo que tenga más de 64 procesadores para probar el dispositivo. Además, los sistemas de servidor que se usan para las pruebas de dispositivos o controladores deben tener Server Core instalado antes de las pruebas. Para obtener más información, vea Opciones de instalación de Windows Server.
Si usa un grupo de equipos de prueba para probar dispositivos, al menos un equipo del grupo debe contener cuatro procesadores y un mínimo de 1 GB de RAM. Además, ese equipo debe contener el dispositivo y el controlador que desea probar. Si el controlador es el mismo en todos los equipos del grupo, el sistema crea una programación para ejecutarse en todos los equipos de prueba.
Para las pruebas que no incluyen un controlador para probar, como pruebas de unidad de disco duro, el programador HLK de Windows restringe las pruebas que validan el reequilibrio del dispositivo y el controlador, el estado D3 y varias funciones de grupos de procesadores para ejecutarse en el equipo de prueba predeterminado. Debe configurar manualmente este equipo para que tenga varios grupos de procesadores. El equipo predeterminado es el primer equipo de prueba de la lista. El personal de pruebas debe asegurarse de que el primer equipo de prueba de la lista cumple los requisitos mínimos de hardware.
Nota
Excepto para los controladores de para-virtualización (según se define en el documento de procesos y directivas de WHCP ), no puede usar ninguna forma de virtualización al probar dispositivos físicos y sus controladores asociados para la certificación o firma del servidor. Todos los productos de virtualización no admiten la funcionalidad subyacente necesaria para superar las pruebas relacionadas con varios grupos de procesadores, la administración de energía de dispositivos, la funcionalidad PCI del dispositivo y otras pruebas.
Nota
Configuración de varios grupos de procesadores Debe establecer el valor del tamaño del grupo de procesadores para las pruebas del Kit de laboratorio de hardware de Windows Server 2008 R2 y versiones posteriores para la certificación. Para ello, ejecute bcdedit en una ventana del símbolo del sistema con privilegios elevados mediante la opción /set.
Los comandos para agregar la configuración del grupo y reiniciar son los siguientes:
bcdedit.exe /set groupsize 2
bcdedit.exe /set groupaware on
shutdown.exe -r -t 0 -f
Los comandos para quitar la configuración del grupo y el reinicio son los siguientes:
bcdedit.exe /deletevalue groupsize
bcdedit.exe /deletevalue groupaware
shutdown.exe -r -t 0 -f
Nota
Configuración de integridad de código
La característica Seguridad basada en virtualización (VBS) de Windows Server 2016 debe habilitarse primero con Administrador del servidor.
Una vez que se haya producido, se debe crear y establecer la siguiente clave del Registro:
HKLM\System\CurrentControlSet\Control\DeviceGuard
HypervisorEnforcedCodeIntegrity:REG_DWORD
0 or 1 (disabled, enabled)
Requisitos de software
El siguiente software es necesario para probar un controlador SATA:
Controladores del dispositivo de prueba.
Los filtros o actualizaciones más recientes de Windows HLK.
Archivos de símbolos de Windows. Están disponibles en el sitio web archivos de símbolos.
La versión actual del Kit de controladores de Windows (WDK).
Configuración del equipo de prueba
Hay tres configuraciones posibles para probar controladores SATA:
Si el dispositivo de prueba es un controlador de complemento que admite RAID, use la configuración de prueba del controlador RAID del complemento.
Si el dispositivo de prueba es un controlador integrado que admite RAID, use la configuración de prueba del controlador RAID integrado.
Si el dispositivo de prueba no admite RAID, use la configuración de prueba de controlador no RAID.
Antes de probar un controlador SATA en cualquiera de los tres escenarios de uso, asegúrese de que el equipo de prueba está en estado listo. Si una prueba requiere que se establezcan parámetros antes de ejecutarse, aparece un cuadro de diálogo para esa prueba. Revise el tema de prueba específico para obtener más información.
Algunas pruebas HLK de Windows requieren intervención del usuario. Al ejecutar pruebas para un envío, se recomienda ejecutar las pruebas automatizadas en un bloque independiente de las pruebas manuales. Esto impide que una prueba manual interrumpa la finalización de una prueba automatizada.
Configuración de prueba del controlador RAID de complemento
Para configurar el equipo de prueba para probar un controlador SATA como controlador RAID de complemento, siga estos pasos:
Cuando el equipo de prueba esté desactivado, complete los siguientes pasos de ensamblado:
Instale un controlador compatible con arranque (no el dispositivo de prueba) y una unidad de disco duro, si los dispositivos de prueba no admiten el arranque.
Instale un controlador de prueba (controlador 1).
Instale un puente PCI a PCI, a menos que se aplique alguna de las condiciones siguientes:
Los controladores RAID no pueden caber en adaptadores de puente PCI. Esto puede ocurrir si los controladores son controladores integrados o si los controladores solo pueden caber en ranuras especialmente diseñadas.
El controlador RAID está diseñado y vendido solo para sistemas que no pueden aceptar adaptadores de puente PCI a PCI de alto completo, como servidores de hoja.
Puede colocar uno de los controladores RAID en una ranura de bus PCI que ya está detrás de un puente PCI.
Instale un segundo controlador de pruebas duplicado (controlador 2) en la tarjeta de puente PCI a PCI (o en el puente PCI si no se requiere la tarjeta de puente).
Conecte los discos a los dispositivos de prueba según la tabla siguiente:
Tipo de controlador Controlador 1 Controlador 2 SATA RAID
Una unidad de disco duro SATA en cada canal compatible
Una unidad de disco duro SATA en cada canal compatible
Conecte una unidad óptica al sistema, si aún no está conectada.
Active el equipo de prueba.
Establezca el BIOS del sistema para admitir el estado S3.
Cree una matriz RAID de 60 GB en el controlador 1 y dos matrices RAID de 60 GB en el controlador 2. La matriz RAID del controlador 1 es RAID Array 1 y las matrices RAID del controlador 2 son RAID Array 2 y RAID Array 3.
Configure las matrices RAID según la tabla siguiente:
Niveles RAID que admite el dispositivo de prueba Nivel RAID para la matriz RAID 1 Nivel RAID para la matriz RAID 2 Nivel RAID para RAID Array 3 Solo 0
0
0
0
Solo 1
1
1
1
Solo 5
5
5
5
Solo 0 y 1
1
9
0
Solo 0 y 5
5
9
0
Solo 1 y 5
5
1
1
0, 1 y 10
10
1
0
0, 1 y 5
5
1
0
0, 1, 10 y 5
5
10
0
Instale el sistema operativo Windows adecuado en el disco 1 con una partición NTFS recién creada que tenga al menos 36 GB de espacio en disco y, a continuación, configure el equipo para la red de prueba. La red de prueba es la red que contiene windows HLK Studio y el controlador HLK de Windows. Si el controlador de prueba no es de arranque, instale una unidad de disco duro independiente en un controlador de arranque.
Si tiene que instalar el controlador de dispositivo proporcionado por el fabricante en el equipo de prueba, haga esto ahora.
Inicie Windows en el equipo de prueba.

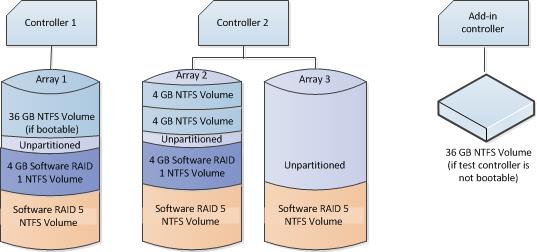

Cree tres particiones de 4 GB en raid Array 2.
Si está probando mediante un sistema operativo cliente, cree un volumen distribuido ntfs de 4 GB que use espacio sin asignar en RAID Array 1, RAID Array 2 y RAID Array 3, como se muestra en el diagrama siguiente.
Si va a probar mediante un sistema operativo de servidor, haga lo siguiente:
Cree un reflejo RAID 1 de software desde una de las particiones NTFS en RAID Array 2 hasta el espacio sin asignar en RAID Array 1.
Cree una matriz RAID 5 de software NTFS de 4 GB que use espacio sin asignar en RAID Array 1, RAID Array 2 y RAID Array 3, como se muestra en el diagrama siguiente.
Para establecer el archivo de página del sistema y habilitar crashdump, siga estos pasos:
Haga clic en el botón Inicio , haga clic con el botón derecho en Mi equipo y, a continuación, haga clic en Propiedades.
Haga clic en la pestaña General y, a continuación, anote la cantidad de RAM que contiene el equipo.
Haga clic en la pestaña Opciones avanzadas (o haga clic en Configuración avanzada del sistema en el panel izquierdo de Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 o Windows Server 2012) y, a continuación, en el área Rendimiento, haga clic en Configuración.
Nota
Si se le pide que escriba credenciales administrativas o permita la acción, escriba las credenciales o permita la acción.
Haga clic en la pestaña Opciones avanzadas y, a continuación, en el área Memoria virtual , haga clic en Cambiar.
Seleccione Tamaño personalizado y, a continuación, escriba un número en el cuadro Tamaño inicial (MB) que sea mayor que el tamaño de la RAM que anotó en el paso b.
En el cuadro de texto Tamaño máximo (MB), escriba un valor de tamaño máximo mayor que el tamaño inicial especificado en el cuadro Tamaño inicial (MB). (El tamaño máximo suele ser de 1,5 a 2 veces el tamaño inicial).
Haga clic en Establecery, a continuación, haga clic en Aceptar dos veces.
Haga clic en Aceptar y reinicie el equipo para actualizar el tamaño del archivo de página.
Compruebe que la matriz de almacenamiento es accesible desde el equipo de prueba.
Copie los archivos de símbolos de Windows en %SystemDrive%\Symbols.
Instale la aplicación cliente HLK de Windows en el equipo de prueba.
Use Windows HLK Studio para crear un grupo de equipos y, a continuación, mueva el equipo de prueba a ese grupo.
Configuración de prueba del controlador RAID integrado
Para configurar el equipo de prueba para probar un controlador SATA en una configuración RAID integrada, siga estos pasos:
Cuando el equipo de prueba está desactivado, complete los pasos de ensamblado siguientes:
Instale un controlador compatible con arranque (no el dispositivo de prueba) y la unidad de disco duro, si los dispositivos de prueba no admiten el arranque.
Conecte los discos al controlador de pruebas integrado (Controlador 1) según la tabla siguiente:
Tipo de controlador Controlador 1 SATA RAID
Una unidad de disco duro SATA en cada canal compatible
Conecte una unidad óptica al sistema, si aún no está conectada.
Active el equipo de prueba.
Establezca el BIOS del sistema para admitir el estado S3.
Cree dos matrices RAID de 60 GB en el controlador 1.
Si el controlador no admite una configuración que incluya dos matrices, use un disco no RAID en lugar de array 2 para estos procedimientos.
Las matrices RAID del controlador 1 son RAID Array 1 y RAID Array 2.
Configure las matrices RAID según la tabla siguiente.
Niveles RAID que admite el dispositivo de prueba Nivel RAID para RAID Array 1 Nivel RAID para RAID Array 2 Solo 0
0
0
Solo 1
1
1
Solo 5
5
5 o disco no RAID
Solo 0 y 1
1
0
Solo 0 y 5
5
0 o disco no RAID
Solo 1 y 5
5
Disco no RAID de 1or
0, 1 y 10
10
1 o disco no RAID
0, 1 y 5
5
0 o disco no RAID
0, 1, 10 y 5
5
10 o disco no RAID
Instale el sistema operativo Microsoft Windows adecuado en un volumen NTFS de 36 GB en la matriz RAID 1 y, a continuación, configure el equipo para la red de prueba. La red de prueba es la red que contiene Windows HLK Studio y Windows HLK Controller. Si el controlador de prueba no es de arranque, instale una unidad de disco duro independiente en un controlador de arranque. Si el controlador de pruebas no es de arranque, instale Windows en una unidad de disco duro independiente en un controlador de arranque.
Si es necesario, instale los controladores que un fabricante suministra que los dispositivos del sistema de prueba requieran.
Inicie Windows en el equipo de prueba.
Para establecer el archivo de página del sistema y habilitar crashdump, haga lo siguiente:
Haga clic en el botón Inicio , haga clic con el botón derecho en Mi equipo y, a continuación, haga clic en Propiedades.
Haga clic en la pestaña General y, a continuación, anote la cantidad de RAM que contiene el equipo.
Haga clic en la pestaña Opciones avanzadas (o haga clic en Configuración avanzada del sistema en el panel izquierdo de Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 o Windows Server 2012) y, a continuación, en el área Rendimiento, haga clic en Configuración.
Nota
Si se le pide que escriba credenciales administrativas o permita la acción, escriba las credenciales o permita la acción.
Haga clic en la pestaña Avanzadas y, a continuación, en el área Memoria virtual , haga clic en Cambiar.
Seleccione Tamaño personalizado y, a continuación, escriba un número en el cuadro Tamaño inicial (MB) que sea mayor que el tamaño de la RAM que anotó en el paso b.
En el cuadro de texto Tamaño máximo (MB), escriba un valor de tamaño máximo mayor que el tamaño inicial que especificó en el cuadro Tamaño inicial (MB). (El tamaño máximo suele ser de 1,5 a 2 veces el tamaño inicial).
Haga clic en Establecer y, a continuación, haga clic en Aceptar dos veces.
Haga clic en Aceptar y, a continuación, reinicie el equipo para actualizar el tamaño del archivo de página.
Compruebe que la matriz de almacenamiento es accesible desde el equipo de prueba.
Copie los archivos de símbolos de Windows en %SystemDrive%\Symbols.
Instale la aplicación cliente HLK de Windows en el equipo de prueba.
Use Windows HLK Studio para crear un grupo de equipos y, a continuación, mueva el equipo de prueba a ese grupo.
Configuración de prueba del controlador no RAID
Para configurar el equipo de prueba para probar un controlador SATA en una configuración que no sea RAID, siga estos pasos:
Cuando el equipo de prueba esté desactivado, complete los siguientes pasos de ensamblado:
Instale un controlador compatible con arranque (no el dispositivo de prueba) y una unidad de disco duro si los dispositivos de prueba no admiten el arranque.
Instale el dispositivo de prueba (Controlador 1).
Conecte los discos a los dispositivos de prueba según la tabla siguiente:
Tipo de controlador Controlador 1 Controlador 2 Controladores SATA
2 unidades de disco duro SATA (disco 1 y 2)
Unidad óptica
N/D
Conecte una unidad óptica al sistema, si aún no está conectada.
Active el equipo de prueba.
Establezca el BIOS del sistema para admitir el estado S3.
Active el equipo de prueba instale el sistema operativo Windows adecuado en el disco 1 (con una partición NTFS recién creada con al menos 36 GB de espacio en disco) y, a continuación, configure el equipo para la red de prueba. La red de prueba es la red que contiene Windows HLK Studio y Windows HLK Controller.
Si tiene que instalar el controlador de dispositivo proporcionado por el fabricante en el equipo de prueba, haga esto ahora.
Cree tres particiones de 4 GB en el disco 2.
Use el procedimiento siguiente para establecer el archivo de página del sistema y habilitar crashdump:
Haga clic en el botón Inicio , haga clic con el botón derecho en Mi equipo y, a continuación, haga clic en Propiedades.
Haga clic en la pestaña General y, a continuación, anote la cantidad de RAM que contiene el equipo.
Haga clic en la pestaña Opciones avanzadas (o haga clic en Configuración avanzada del sistema en el panel izquierdo de Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 o Windows Server 2012) y, a continuación, en el área Rendimiento, haga clic en Configuración.
Nota
Si se le pide que escriba credenciales administrativas o permita la acción, escriba las credenciales o permita la acción.
Haga clic en la pestaña Avanzadas y, a continuación, en el área Memoria virtual , haga clic en Cambiar.
Seleccione Tamaño personalizado y, a continuación, escriba un número en el cuadro Tamaño inicial (MB) que sea mayor que el tamaño de la RAM que anotó en el paso b.
En el cuadro de texto Tamaño máximo (MB), escriba un valor de tamaño máximo mayor que el tamaño inicial que especificó en el cuadro Tamaño inicial (MB). (El tamaño máximo suele ser de 1,5 a 2 veces el tamaño inicial).
Haga clic en Establecer y, a continuación, haga clic en Aceptar dos veces.
Haga clic en Aceptar y, a continuación, reinicie el equipo para actualizar el tamaño del archivo de página.
Compruebe que la matriz de almacenamiento es accesible desde el equipo de prueba.
Copie los archivos de símbolos de Windows en %SystemDrive%\Symbols.
Instale la aplicación cliente HLK de Windows en el equipo de prueba.
Use Windows HLK Studio para crear un grupo de equipos y, a continuación, mueva el equipo de prueba a ese grupo.
Advertencia
Al probar los dispositivos de almacenamiento, se recomienda encarecidamente completar todas las pruebas de aspectos básicos del dispositivo antes de iniciar las pruebas de almacenamiento. Las pruebas de almacenamiento volverán a configurar el dispositivo de prueba, dejando el dispositivo en un estado que no es adecuado para admitir las pruebas de aspectos básicos del dispositivo. Las siguientes configuraciones proporcionan pasos para crear el volumen en el dispositivo de prueba de almacenamiento. Esto es importante para completar la parte fundamental del dispositivo de las pruebas (DevFund).
