Tablas de datos
En muchos casos, un gráfico es la mejor manera de ver la actividad del sistema para analizar el rendimiento. Sin embargo, en algunos casos, es preferible una vista tabular. Al arrastrar un gráfico a la pestaña Análisis , aparece por sí mismo. Para ver los mismos datos en formato tabular con el gráfico reducido a una miniatura, haga clic en el icono de diseño más a la derecha en la barra de título del gráfico. Si desea ver la tabla de datos y el gráfico en tamaño completo, haga clic en el icono de diseño más a la izquierda en la barra de título del grafo.

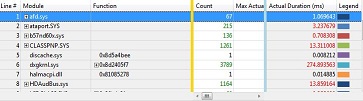

En la ilustración siguiente se muestra una tabla de datos WPA.
Si no ve la barra dorada vertical cuando abra por primera vez una tabla de datos, desplácese a la derecha.
La columna Leyenda de la derecha de la tabla corresponde al control Leyenda a la izquierda del gráfico asociado. Si selecciona uno o varios elementos en el control Leyenda , se seleccionan las filas correspondientes de la tabla y viceversa.
La tabla de datos y el gráfico asociado se sincronizan dinámicamente. Si realiza cambios en la tabla de datos, el gráfico refleja estos cambios. Si expande o contrae un nodo en el control Leyenda del gráfico, también se expande o contrae en la tabla de datos y viceversa. Si acerca un intervalo de tiempo en el gráfico, la tabla muestra solo los datos que pertenecen al intervalo de tiempo seleccionado.
Para obtener información sobre cómo realizar cambios en una tabla de datos, vea Personalizar una tabla de datos y aplicar, crear o eliminar una combinación preestablecida de columnas para mostrar.
Para obtener información sobre cómo buscar y filtrar datos, vea Buscar o filtrar datos.
Diseño de tabla de datos
La columna de la izquierda es siempre la columna de número de línea y la columna de la derecha es siempre la columna Leyenda, que corresponde al control Leyenda del gráfico correspondiente. Entre estas dos columnas externas se encuentran las siguientes áreas, de izquierda a derecha:
Área clave
Área de datos
Área de elementos de grafos
Área clave
Este es el área del lado izquierdo de la tabla, entre la columna de número de línea y la barra dorada vertical.
Arrastre cualquier columna del área de datos a la izquierda de la barra dorada vertical para convertirlo en una clave.
Área de datos
Este es el área en el centro de la tabla, entre la barra dorada vertical y la barra azul vertical.
Los datos de las columnas que aparecen en el área de datos no están agrupados ni grafos. Las celdas de estas columnas se agregan (si se ha especificado una agregación para la columna) cuando están a la derecha de un grupo. Las celdas de estas columnas muestran los datos de filas individuales de la tabla que no se pueden expandir.
Área del elemento Graphing
Este es el área del lado derecho de la tabla, entre la barra azul vertical y la columna Leyenda. Si arrastra una columna a esta área, los datos de esa columna generan líneas o barras en el gráfico.
Si el gráfico es un diagrama de Gantt, cada columna que se mueve al área de elementos de grafos debe contener solo valores de marca de tiempo. Una marca en una de las barras horizontales del gráfico de Gantt representa un valor de marca de tiempo.
