Planeamiento del sitio de MultiPoint Services

Debe tener en cuenta la ubicación en la que se implementarán uno o varios equipos que ejecutan MultiPoint Services y sus estaciones asociadas.

El equipo que ejecuta el rol MultiPoint Services debe tener un acceso cómodo a una fuente de alimentación y a los dispositivos periféricos conectados directamente a él, como una impresora. Además, el equipo que ejecuta MultiPoint Services debe tener un acceso cómodo a una conexión de red. Se requiere una conexión de red para acceder a Internet y, cuando esté disponible, una LAN.

Entre los factores adicionales que se deben tener en cuenta se incluyen los siguientes:

• ¿Se configurará el sistema MultiPoint Services en una sala específica o se configurará en un carro o una tabla de rodaduras para que se pueda mover de un lugar a otro?

  Note

  If you plan to use a mobile setup, you can associate the stations with MultiPoint Services every time you reconnect them to make sure that each keyboard and mouse is associated with the appropriate monitor.

• ¿Se ubicará la estación principal junto a las otras estaciones o será independiente? Por ejemplo, si el sistema MultiPoint Services está configurado en un aula, ¿la estación principal estará en el escritorio del profesor y las estaciones estándar colocadas en otra parte de la sala? Cuando se reinicia el equipo que ejecuta MultiPoint Services, la estación principal tendrá acceso a las pantallas de inicio. Si le preocupa este nivel de acceso en un entorno educativo, puede que prefiera colocar la estación primaria en el escritorio del profesor.

• ¿Cuántas estaciones caben en la habitación?

• ¿Necesita una red? Una única solución de servidor que utiliza estaciones con conexión directa de vídeo o estaciones con cliente cero USB no necesita una red.

• ¿Hay suficientes conexiones de red en la sala para admitir el número necesario de equipos que ejecutan MultiPoint Services?

• ¿Dónde se encuentran las tomas de alimentación?

• ¿Necesitará un dispositivo de visualización adicional, como un proyector? Si piensa usar un proyector, ¿se colgará del techo o se colocará en una mesa?

• ¿Qué tipo de cables se necesitarán y cuántos serán necesarios?

• Tenga en cuenta cómo podría querer expandirse en el futuro. ¿Va a agregar más estaciones?

Diseño y configuración de la estación

El diseño físico de su sitio puede afectar a su elección de tipo de estación. For more details about the different station types, refer to MultiPoint Stations in this guide. Se permiten varios tipos de estación en una sola instancia de MultiPoint Services. Esto le proporciona flexibilidad adicional para satisfacer sus necesidades de instalación.

Diseño para estaciones conectadas a vídeo directo

• Para una estación conectada a vídeo directo, la distancia entre los monitores y el equipo está limitada por la longitud del cable de vídeo.

• El uso de concentradores intermedios o concentradores en cadena está permitido para facilitar el despliegue, pero el número máximo recomendado de concentradores consecutivos es tres. Esto significa que la distancia máxima desde el ordenador al concentrador de la estación es de 15 metros, ya que cada cable USB 2.0 tiene la longitud máxima de cinco metros.

Important

Siempre debe haber al menos una estación de video directamente conectada por cada computadora para actuar como estación principal.

Diseño para estaciones conectadas por cliente USB cero

• El uso de concentradores intermedios o concentradores en cadena está permitido para facilitar el despliegue, pero el número máximo recomendado de concentradores consecutivos es tres. Esto significa que la distancia máxima desde el ordenador al concentrador de la estación es de 15 metros, ya que cada cable USB 2.0 tiene la longitud máxima de cinco metros.

• El número máximo recomendado de clientes USB cero conectados a un único concentrador intermedio es tres.

  Note

  Some computers come with a generic hub on the motherboard, which has the effect of adding an additional hub between the root hub of the computer and the station hubs.

• Si el vídeo se usará en gran medida, se recomienda conectar no más de dos clientes USB cero a un puerto USB en el servidor. Por ejemplo, si se usa un concentrador intermedio, solo se deben conectar dos clientes USB cero a él. O bien, si va encadenar clientes USB cero con cadena de margarita, solo se deben encadenar dos clientes USB cero. La adición de cada cliente USB cero al puerto USB en el servidor reduce el ancho de banda de vídeo disponible.

• Si tiene previsto conectar más de tres clientes USB cero a un único puerto USB en el servidor, se recomienda usar USB 3.0 entre el servidor y el concentrador intermedio.

Note

Se recomienda comprobar el rendimiento mediante las aplicaciones y el hardware para decidir cuántos clientes USB cero se pueden conectar a un puerto USB en el servidor.

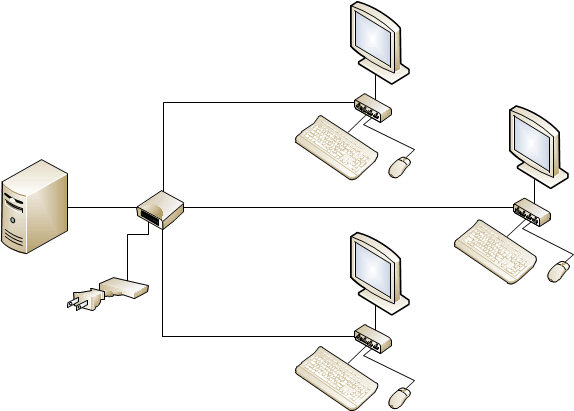

Figure 5 MultiPoint Services system with three USB zero clients connected to a single intermediate hub

Diseño para estaciones conectada mediante RDP a través de LAN

No hay limitaciones de distancia física para los clientes LAN. Siempre que estén en la LAN, pueden conectarse al sistema MultiPoint Services.

Uso de centros adicionales

Se pueden usar centros adicionales para facilitar la instalación. Hay tres tipos de concentradores que se usan en un sistema MultiPoint Services:

• Station hubs

• Intermediate hubs

• Downstream hubs

Station hubs

Un concentrador de estación es un concentrador externo que se ha asociado a una estación de MultiPoint Services. Como mínimo, el hub de la estación tendrá un teclado enchufado. También puede tener periféricos adicionales conectados. Un concentrador de estación puede ser un concentrador USB genérico que se ajusta a la especificación USB 2.0 o posterior. Los concentradores de la estación deben estar alimentados externamente si se van a conectar dispositivos de alto consumo a ellos.

Root hub A USB hub that is built-in to the host controller on a computer's motherboard is known as a root hub. Los concentradores de estación se conectan generalmente al concentrador raíz en el equipo que ejecuta MultiPoint Services.

Note

Los concentradores raíz no deben usarse como concentradores de estación. Cuando los puertos USB están integrados en un equipo, a menudo no es posible determinar a qué concentrador raíz USB están conectados internamente. Por lo tanto, si conectaste un teclado de estación y un ratón directamente a los puertos USB del ordenador, es posible que estés conectando el teclado y el ratón a diferentes hubs USB raíz. Para garantizar que el teclado y el mouse están en el mismo concentrador, conecte un concentrador de estación al puerto USB del equipo y, a continuación, conecte el teclado y el mouse a ese concentrador de estación.

Estaciones con encadenamiento de margarita Puede ser más fácil conectar los concentradores de estación a otro concentrador de estación en lugar de directamente al equipo. Esto le permite conectar un concentrador USB a un concentrador de estación que ya está conectado al equipo, de modo que tenga un concentrador de estación conectado a otro concentrador de estación.

No debe haber más de tres clientes USB cero o concentradores de estación con cadena de margarita. Hay que evitar superar el ancho de banda USB cuando se encadenan los concentradores de estación con encadenamiento de margarita.

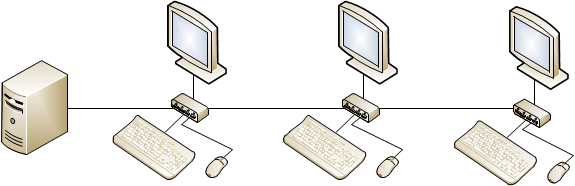

Figure 6 MultiPoint Services system with daisy-chained stations

Intermediate hubs

Un concentrador intermedio es un concentrador que está entre el servidor y un concentrador de estación. Normalmente se usa para aumentar el número de puertos disponibles para los concentradores de red o para ampliar la distancia de las estaciones desde el equipo. Se recomienda que no se usen más de dos concentradores intermedios entre un concentrador de estación y el servidor.

Los concentradores intermedios deben ser USB 2.0 o posterior, y deben estar alimentados externamente. Se recomienda USB 3.0 entre el servidor y el concentrador intermedio si conecta más de tres clientes USB cero a un concentrador intermedio.

Downstream hubs

Un concentrador descendente se conecta a un concentrador de estación para añadir más puertos disponibles para los dispositivos de la estación. Un concentrador de bajada puede ser alimentado externamente o con bus, dependiendo de los dispositivos conectados al concentrador.

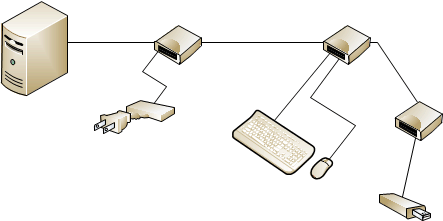

Figure 7 MultiPoint Services system with an intermediate hub, a station hub, and a downstream hub

Usuarios, estaciones y equipos

El número de estaciones que necesitará depende del número de personas que tendrán que acceder a los equipos que ejecutan MultiPoint Services al mismo tiempo. Del mismo modo, el número de equipos que ejecutan MultiPoint Services que necesitará depende del número total de estaciones necesarias. Las estaciones conectadas directamente por vídeo, las estaciones conectadas con cliente cero USB, y las estaciones conectadas a RDP a través de LAN, todas se consideran estaciones. Además, si se usa la funcionalidad de pantalla dividida, cada mitad se considera una estación.

Power considerations

Los siguientes componentes necesitan acceso a una regleta o a una toma de corriente:

• Server
• Monitors
• Concentradores intermedios (si se utilizan)
• Algunos clientes USB de tipo cero
• Dispositivos USB alimentados, como algunos dispositivos de almacenamiento externo y unidades de DVD

Diseños de sistema de MultiPoint Services de ejemplo

Dependiendo de los muebles disponibles, el tamaño de la habitación, el número de equipos que ejecutan MultiPoint Services y las estaciones en la habitación, hay una variedad de maneras de organizar las estaciones físicas. En los diagramas siguientes se muestran cinco posibles alternativas.

Note

Algunos de estos diagramas muestran un proyector conectado al sistema MultiPoint Services. Este es solo un ejemplo; Incluir un proyector en un sistema MultiPoint Services es opcional.

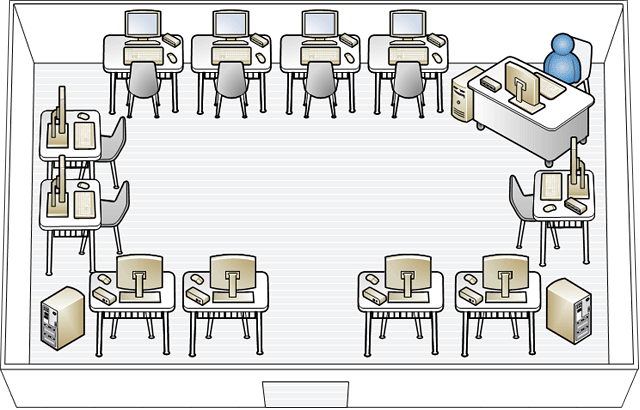

Computer lab In this setup, the stations are arranged around the walls of the room, with the students facing the walls.

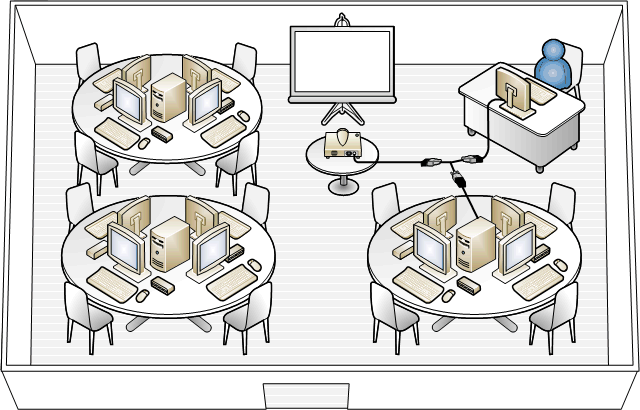

Groups In this setup, there are three computers that are running MultiPoint Services, with stations clustered around each computer.

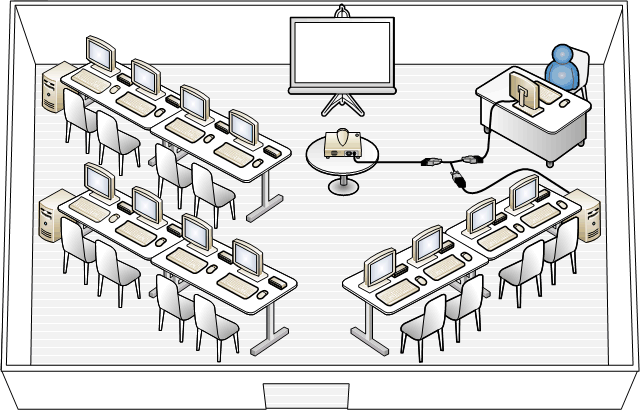

Lecture room In this setup, the stations are set up in rows. Una ventaja de esta configuración es que todos los alumnos se enfrentan al instructor.

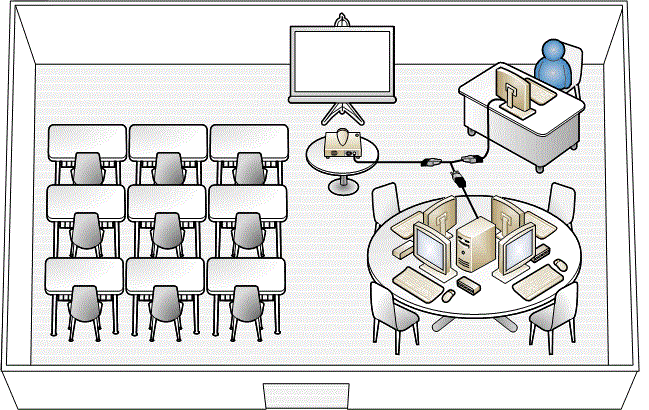

Activity center This setup consists of a traditional lecture-room layout for the desks, and it has a separate area with a single computer that is running MultiPoint Services with its associated stations.

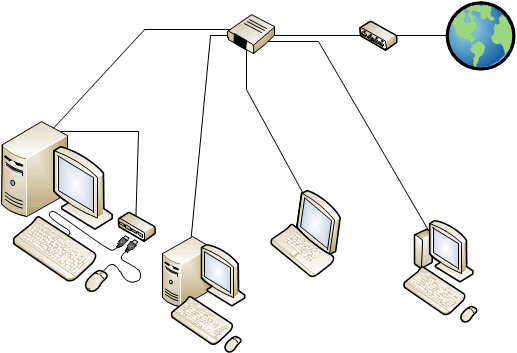

Oficina de pequeñas empresas En esta configuración, el equipo que ejecuta MultiPoint Services se coloca en una ubicación central y los usuarios de toda la oficina se conectan a él mediante una red de área local (LAN).
