Información general sobre el escenario de laboratorio de prueba de NLB de clúster de DirectAccess

En este escenario de laboratorio de pruebas, DirectAccess se implementa con:

• DC1-A server that is configured as a domain controller, Domain Name System (DNS) server, and Dynamic Host Configuration Protocol (DHCP) server.

• EDGE1-A server on the internal network that is configured as the first Remote Access server in a Remote Access server cluster. Este servidor tiene dos adaptadores de red, uno conectado a la red interna y otro conectado a la red externa.

• EDGE2-A server on the internal network that is configured as the second Remote Access server in a Remote Access server cluster. Este servidor tiene dos adaptadores de red, uno conectado a la red interna y otro conectado a la red externa.

• APP1-A server on the internal network that is configured as a web and file server, and as an enterprise root certification authority (CA)

• APP2-A computer on the internal network that is configured as an IPv4 only web and file server. Este equipo se usa para resaltar las funcionalidades NAT64/DNS64.

• INET1-A server that is configured as an Internet DNS and DHCP server.

• NAT1-A client computer that is configured as a network address translator (NAT) device using Internet Connection Sharing.

• CLIENT1-A client computer that is configured as a DirectAccess client that will be used to test DirectAccess connectivity when moving between the internal network, the simulated Internet, and a home network.

El laboratorio de pruebas consta de tres subredes que simulan lo siguiente:

• Una red doméstica denominada Homenet (192.168.137.0/24) conectada a Internet por un NAT.

• La red externa representada por la subred de Internet (131.107.0.0/24).

• Una red interna denominada Corpnet (10.0.0.0/24; 2001:db8:1::/64) separada de Internet por el servidor de acceso remoto.

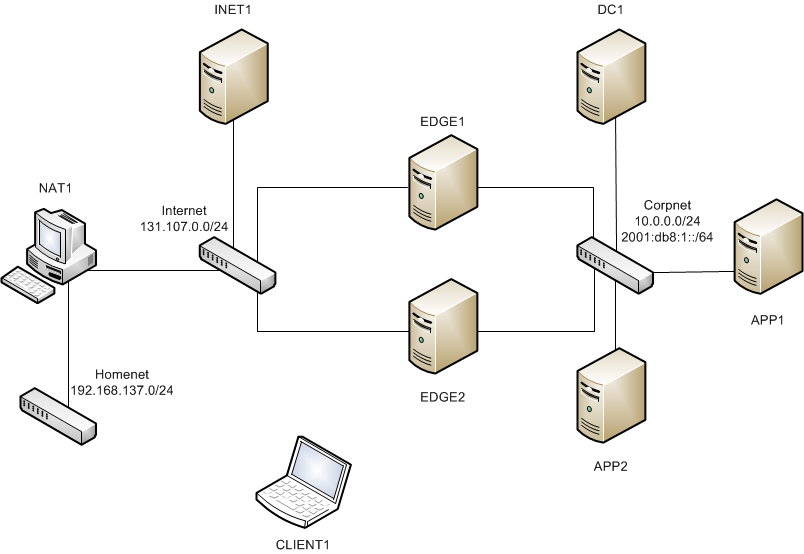

Los equipos de cada subred se conectan mediante un concentrador o conmutador físico o virtual, como se muestra en la ilustración siguiente.
