Captura y visualización del linaje de datos mediante Unity Catalog

Artículo
10/27/2024

En este artículo se describe cómo capturar y visualizar el linaje de datos mediante el Explorador de catálogos, las tablas del sistema de linaje de datos y la API de REST.

Puede usar el catálogo de Unity para capturar el linaje de datos en tiempo de ejecución entre las consultas que se ejecutan en Azure Databricks. El linaje es compatible con todos los idiomas y se captura hasta el nivel de columna. Los datos del linaje incluyen cuadernos, trabajos y paneles relacionados con la consulta. El linaje se puede visualizar en el Explorador de catálogos casi en tiempo real y recuperarse mediante programación mediante las tablas del sistema de linaje y la API de REST de Databricks.

El linaje se agrega en todas las áreas de trabajo asociadas a un metastore del catálogo de Unity. Esto significa que el linaje capturado en un área de trabajo es visible en cualquier otra área de trabajo que comparta ese metastore. Los usuarios deben tener los permisos correctos para ver los datos del linaje. Los datos del linaje se conservan durante 1 año.

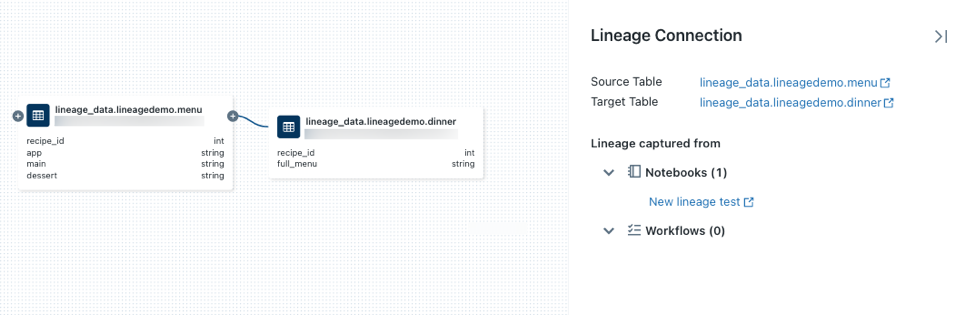

La imagen siguiente es un gráfico de linaje de ejemplo. Más adelante en este artículo se tratan ejemplos y funcionalidades de linaje de datos específicos.

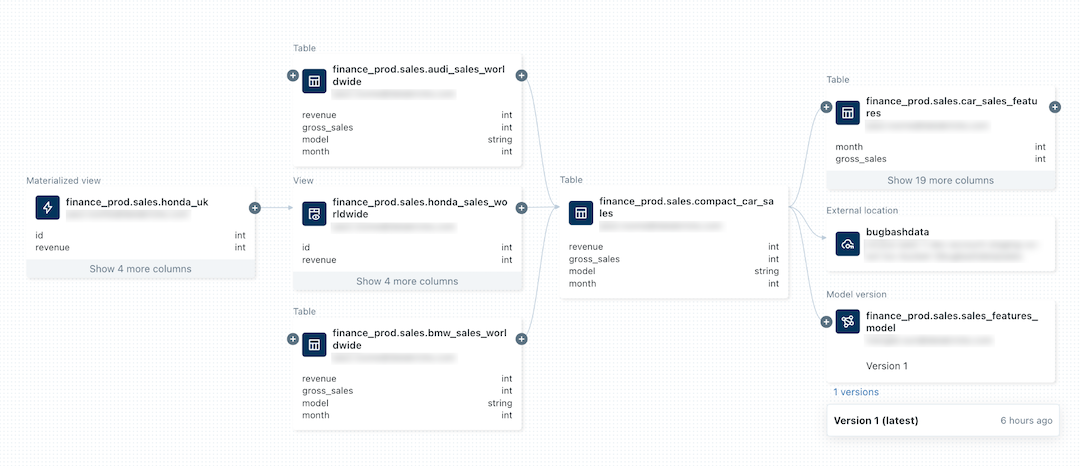

Introducción al linaje

Para obtener información sobre el seguimiento del linaje de un modelo de Machine Learning, vea Seguimiento del linaje de datos de un modelo en Unity Catalog.

Requisitos

Los siguientes son necesarios para capturar el linaje de datos mediante el catálogo de Unity:

El área de trabajo debe estar habilitada para Unity Catalog.
Las tablas deben registrarse en un metastore de catálogo de Unity.
Las consultas deben usar el elemento DataFrame de Spark (por ejemplo, las funciones de Spark SQL que devuelven una trama de datos) o las interfaces SQL de Databricks. Para obtener ejemplos de consultas de SQL y PySpark de Databricks, consulte la sección Ejemplos.
Para ver el linaje de una tabla o vista, los usuarios deben tener al menos el privilegio BROWSE en el catálogo primario de la tabla o vista. El catálogo primario también debe ser accesible desde el área de trabajo. Consulte Limitación del acceso del catálogo a áreas de trabajo específicas.
Para ver la información de linaje de cuadernos, trabajos o paneles, los usuarios deben tener permisos en estos objetos según lo definido por la configuración de control de acceso en el área de trabajo. Consulte Permisos de linaje.
Para ver el linaje de una canalización habilitada para el catálogo de Unity, debe tener los permisos CAN_VIEW en la canalización.
El seguimiento de linaje de streaming entre tablas Delta requiere Databricks Runtime 11.3 LTS o una versión posterior.
El seguimiento de linaje de columnas para cargas de trabajo de Delta Live Tables requiere Databricks Runtime 13.3 LTS o una versión posterior.
Es posible que tenga que actualizar las reglas de firewall de salida para permitir la conectividad con el punto de conexión de Event Hubs en el plano de control de Azure Databricks. Normalmente, esto se aplica si el área de trabajo de Azure Databricks se implementa en su propia red virtual (también conocida como inyección de red virtual). Para obtener el punto de conexión de Event Hubs para la región del área de trabajo, consulte Direcciones IP del endpoint de Metastore, almacenamiento de blobs de artefactos, almacenamiento de tablas del sistema, almacenamiento de blobs de registros y Event Hubs. Para obtener información acerca de cómo configurar rutas definidas por el usuario (UDR) para Azure Databricks, consulte Configuración de rutas definida por el usuario para Azure Databricks.

Ejemplos

Nota:

En los ejemplos siguientes se usa el nombre de catálogo lineage_data y el nombre de esquema lineagedemo. Para usar un catálogo y un esquema diferentes, cambie los nombres que se hayan usado en los ejemplos.
Para completar este ejemplo, debe tener los privilegios CREATE y USE SCHEMA en un esquema. Un administrador de metastore, el propietario del catálogo o el del esquema puede concederle todos estos privilegios. Por ejemplo, para conceder permiso a todos los usuarios del grupo "data_engineers" para crear tablas en el esquema lineagedemo del catálogo lineage_data, un usuario con uno de los permisos o roles anteriores puede ejecutar las siguientes consultas:
```
CREATE SCHEMA lineage_data.lineagedemo;
GRANT USE SCHEMA, CREATE on SCHEMA lineage_data.lineagedemo to `data_engineers`;
```

Captura y exploración del linaje

Para capturar datos de linaje:

Vaya a la página de aterrizaje de Azure Databricks, haga clic en Nuevo en la barra lateral y seleccione Cuaderno en el menú.
Escriba un nombre para el cuaderno y seleccione SQL en Idioma predeterminado.
En Clúster, seleccione un clúster con acceso al catálogo de Unity.
Haga clic en Crear.

En la primera celda del cuaderno, escriba las siguientes consultas:

CREATE TABLE IF NOT EXISTS
  lineage_data.lineagedemo.menu (
    recipe_id INT,
    app string,
    main string,
    dessert string
  );

INSERT INTO lineage_data.lineagedemo.menu
    (recipe_id, app, main, dessert)
VALUES
    (1,"Ceviche", "Tacos", "Flan"),
    (2,"Tomato Soup", "Souffle", "Creme Brulee"),
    (3,"Chips","Grilled Cheese","Cheesecake");

CREATE TABLE
  lineage_data.lineagedemo.dinner
AS SELECT
  recipe_id, concat(app," + ", main," + ",dessert)
AS
  full_menu
FROM
  lineage_data.lineagedemo.menu

Para ejecutar las consultas, haga clic en la celda y presione mayús+entrar o haga clic en y seleccione Ejecutar celda.

Para usar el Explorador de catálogos para ver el linaje generado por estas consultas:

En el cuadro Buscar de la barra superior del área de trabajo de Azure Databricks, busque la tabla lineage_data.lineagedemo.dinner y selecciónela.
Seleccione la pestaña Linaje. Verá el panel de linaje y muestra las tablas relacionadas (en este ejemplo se trata de la tabla menu).
Para ver un gráfico interactivo del linaje de datos, haga clic en Ver gráfico de linaje. De forma predeterminada, se muestra un nivel en el gráfico. Haga clic en el icono de un nodo para mostrar más conexiones si están disponibles.
Haga clic en una flecha que conecte los nodos en el gráfico de linaje para abrir el panel Conexión de linaje. En el panel Conexión de linaje se muestran detalles sobre la conexión, incluidas las tablas de origen y destino, los cuadernos y los trabajos.
Para mostrar el cuaderno asociado a la tabla dinner, selecciónelo en el panel Conexión de linaje o cierre el gráfico de linaje y haga clic en Cuadernos. Para abrir el cuaderno en una nueva pestaña, haga clic en el nombre del cuaderno.

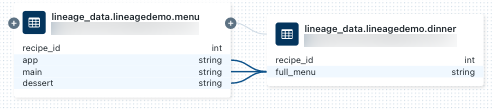

Para ver el linaje de nivel de columna, haga clic en una columna del gráfico para mostrar vínculos a columnas relacionadas. Por ejemplo, al hacer clic en la columna "full_menu" se muestran las columnas ascendentes de las que se deriva la columna:

Para ver el linaje usando otro lenguaje, por ejemplo, Python:

Abra el cuaderno que creó anteriormente, cree una nueva celda y escriba el siguiente código de Python:

%python
from pyspark.sql.functions import rand, round
df = spark.range(3).withColumn("price", round(10*rand(seed=42),2)).withColumnRenamed("id","recipe_id")

df.write.mode("overwrite").saveAsTable("lineage_data.lineagedemo.price")

dinner = spark.read.table("lineage_data.lineagedemo.dinner")
price = spark.read.table("lineage_data.lineagedemo.price")

dinner_price = dinner.join(price, on="recipe_id")
dinner_price.write.mode("overwrite").saveAsTable("lineage_data.lineagedemo.dinner_price")

Ejecute la celda haciendo clic en ella y presionando mayús+entrar o haciendo clic en y seleccionando Ejecutar celda.
En el cuadro Buscar de la barra superior del área de trabajo de Azure Databricks, busque la tabla lineage_data.lineagedemo.price y selecciónela.
Vaya a la pestaña Linaje y haga clic en Ver gráfico de linaje. Haga clic en los iconos para explorar el linaje de datos generado por las consultas.
Haga clic en una flecha que conecte los nodos en el gráfico de linaje para abrir el panel Conexión de linaje. En el panel Conexión de linaje se muestran detalles sobre la conexión, incluidas las tablas de origen y destino, los cuadernos y los trabajos.

Captura y visualización del linaje del flujo de trabajo

El linaje también se captura para cualquier flujo de trabajo que lea o escriba en el catálogo de Unity. Para ver el linaje de un flujo de trabajo de Azure Databricks:

Haga clic en Nuevo en la barra lateral y seleccione Cuaderno en el menú.
Escriba un nombre para el cuaderno y seleccione SQL en Idioma predeterminado.
Haga clic en Crear.
En la primera celda del cuaderno, escriba la siguiente consulta:
```
SELECT * FROM lineage_data.lineagedemo.menu
```
Haga clic en Programar en la barra superior. En el cuadro de diálogo programación, seleccione Manual, seleccione un clúster con acceso al catálogo de Unity y haga clic en Crear.
Haga clic en Ejecutar ahora.
En el cuadro Buscar de la barra superior del área de trabajo de Azure Databricks, busque la tabla lineage_data.lineagedemo.menu y selecciónela.
En la pestaña Linaje, haga clic en Flujos de trabajo y seleccione la pestaña De bajada. El nombre del trabajo aparece en Nombre del trabajo como consumidor de la tabla menu.

Captura y visualización del linaje de panel

Para crear un panel y ver su linaje de datos:

Vaya a la página de aterrizaje de Azure Databricks y abra el Explorador de catálogos; para ello, haga clic en Catálogo en la barra lateral.
Haga clic en el nombre del catálogo, haga clic en linagedemo y seleccione la tabla menu. También puede usar el cuadro de texto Buscar de la barra superior para buscar la tabla menu.
Haga clic en Abrir en un panel.
Seleccione las columnas que desea agregar al panel y haga clic en Crear.
Publique el panel.

Solo se realiza un seguimiento de los paneles publicados en el linaje de datos.
En el cuadro Buscar de la barra superior, busque la tabla lineage_data.lineagedemo.menu y selecciónela.
En la pestaña Linaje, haga clic en Paneles. El nombre del panel aparece en Nombre del panel como consumidor de la tabla de menús.

Permisos de linaje

Los gráficos de linaje comparten el mismo modelo de permisos que el catálogo de Unity. Si un usuario no tiene privilegios BROWSE o SELECT en una tabla, no podrá explorar el linaje. Además, los usuarios solo pueden ver cuadernos, trabajos y paneles que tengan permiso para ver. Por ejemplo, si ejecuta los siguientes comandos para un usuario que no es administrador userA:

GRANT USE SCHEMA on lineage_data.lineagedemo to `userA@company.com`;
GRANT SELECT on lineage_data.lineagedemo.menu to `userA@company.com`;

Cuando userA vea el gráfico de linaje de la tabla lineage_data.lineagedemo.menu, verá la tabla menu. No podrán ver información sobre las tablas asociadas, como la tablalineage_data.lineagedemo.dinner descendente. La tabla dinner se muestra como un nodo masked en la presentación de userA, y userA no puede expandir el gráfico para mostrar las tablas de bajada de las tablas a las que no puede acceder.

Si ejecuta el siguiente comando para conceder el permiso BROWSE a un usuario que no sea administrador userB:

GRANT BROWSE on lineage_data to `userA@company.com`;

userB ahora puede ver el gráfico de linaje de cualquier tabla del esquema lineage_data.

Para obtener más información sobre cómo administrar el acceso a objetos protegibles en Unity Catalog, consulte Administración de privilegios en Unity Catalog. Para más información sobre cómo administrar el acceso a objetos del área de trabajo, como cuadernos, trabajos y paneles, vea Listas de control de acceso.

Eliminación de datos de linaje

Advertencia

Las instrucciones siguientes indican cómo eliminar todos los objetos almacenados en el catálogo de Unity. Use estas instrucciones solo si es necesario. Por ejemplo, para satisfacer los requisitos de cumplimiento.

Para eliminar los datos de linaje, debe eliminar el metastore que administra los objetos del catálogo de Unity. Para más información sobre cómo eliminar el metastore, consulte Eliminación de un metastore. Los datos se eliminarán en un plazo de 90 días.

Consultar datos de linaje mediante tablas del sistema

Puede usar las tablas del sistema de linaje para consultar mediante programación los datos de linaje. Para obtener instrucciones detalladas, consulte Supervisión del uso con tablas del sistema y Referencia de tablas del sistema de linaje.

Si el área de trabajo está en una región que no admite tablas del sistema de linaje, también puede usar la API de REST de linaje de datos para recuperar datos de linaje mediante programación.

Recuperar linaje mediante la API de REST de linaje de datos

La API de linaje de datos permite recuperar el linaje de tablas y columnas. Sin embargo, si el área de trabajo está en una región que admite las tablas del sistema de linaje, debe usar consultas de tabla del sistema en lugar de la API de REST. Las tablas del sistema son una mejor opción para la recuperación mediante programación de datos de linaje. La mayoría de las regiones admiten las tablas del sistema de linaje.

Importante

Para acceder a las API REST de Databricks, es preciso autenticarse.

Recuperación del linaje de tablas

En este ejemplo se recuperan los datos de linaje de la tabla dinner.

Solicitar

curl --netrc -X GET \
-H 'Content-Type: application/json' \
https://<workspace-instance>/api/2.0/lineage-tracking/table-lineage \
-d '{"table_name": "lineage_data.lineagedemo.dinner", "include_entity_lineage": true}'

Reemplace <workspace-instance>.

En este ejemplo, se usa un archivo .netrc.

Response

{
  "upstreams": [
    {
      "tableInfo": {
        "name": "menu",
        "catalog_name": "lineage_data",
        "schema_name": "lineagedemo",
        "table_type": "TABLE"
      },
      "notebookInfos": [
        {
          "workspace_id": 4169371664718798,
          "notebook_id": 1111169262439324
        }
      ]
    }
  ],
  "downstreams": [
    {
      "notebookInfos": [
        {
          "workspace_id": 4169371664718798,
          "notebook_id": 1111169262439324
        }
      ]
    },
    {
      "tableInfo": {
        "name": "dinner_price",
        "catalog_name": "lineage_data",
        "schema_name": "lineagedemo",
        "table_type": "TABLE"
      },
      "notebookInfos": [
        {
          "workspace_id": 4169371664718798,
          "notebook_id": 1111169262439324
        }
      ]
    }
  ]
}

Recuperación del linaje de tablas

En este ejemplo se recuperan los datos de columna de la tabla dinner.

Solicitar

curl --netrc -X GET \
-H 'Content-Type: application/json' \
https://<workspace-instance>/api/2.0/lineage-tracking/column-lineage \
-d '{"table_name": "lineage_data.lineagedemo.dinner", "column_name": "dessert"}'

Reemplace <workspace-instance>.

En este ejemplo, se usa un archivo .netrc.

Respuesta

{
  "upstream_cols": [
    {
      "name": "dessert",
      "catalog_name": "lineage_data",
      "schema_name": "lineagedemo",
      "table_name": "menu",
      "table_type": "TABLE"
    },
    {
      "name": "main",
      "catalog_name": "lineage_data",
      "schema_name": "lineagedemo",
      "table_name": "menu",
      "table_type": "TABLE"
    },
    {
      "name": "app",
      "catalog_name": "lineage_data",
      "schema_name": "lineagedemo",
      "table_name": "menu",
      "table_type": "TABLE"
    }
  ],
  "downstream_cols": [
    {
      "name": "full_menu",
      "catalog_name": "lineage_data",
      "schema_name": "lineagedemo",
      "table_name": "dinner_price",
      "table_type": "TABLE"
    }
  ]
}

Limitaciones

Dado que el linaje se calcula en un periodo gradual de un año, no se muestra el linaje recopilado hace más de un año. Por ejemplo, si un trabajo o consulta lee datos de la tabla A y escribe en la tabla B, el vínculo entre la tabla A y la tabla B solo se muestra durante un año. Puede filtrar los datos de linaje por período de tiempo dentro de la ventana de un año.
Los trabajos que usan la solicitud runs submit de API de trabajos no están disponibles al acceder al linaje. El linaje de nivel de tabla y columna se sigue capturando al usar la solicitud runs submit, pero el vínculo de la ejecución no se captura.
El catálogo de Unity captura el linaje en el nivel de columna todo lo posible. Pero hay algunos casos en los que no se puede capturar el linaje de nivel de columna.
El linaje de columnas solo se admite cuando se hace referencia tanto al origen como al destino por nombre de tabla (ejemplo: select * from <catalog>.<schema>.<table>). El linaje de columnas no se puede capturar si el origen o el destino se abordan mediante la ruta de acceso (ejemplo: select * from delta."s3://<bucket>/<path>").
Si se cambia el nombre de una tabla o una visualización, su linaje no se captura.
Si se cambia el nombre de un esquema o catálogo, el linaje no se captura para tablas y vistas en el catálogo o esquema cuyo nombre se ha cambiado.
Si usa puntos de comprobación del conjunto de datos de Spark SQL, el linaje no se captura.
Unity Catalog captura el linaje de las canalizaciones de Delta Live Tables en la mayoría de los casos. Sin embargo, en algunos casos, no se puede garantizar la cobertura de linaje completa, como cuando las canalizaciones usan la API APPLY CHANGES o las tablasTEMPORALES.
El linaje no captura las funciones de Stack.
Las vistas temporales globales no se capturan en el linaje.
Las tablas de system.information_schema no se capturan en el linaje.
